Q641TC气动全内衬陶瓷球阀

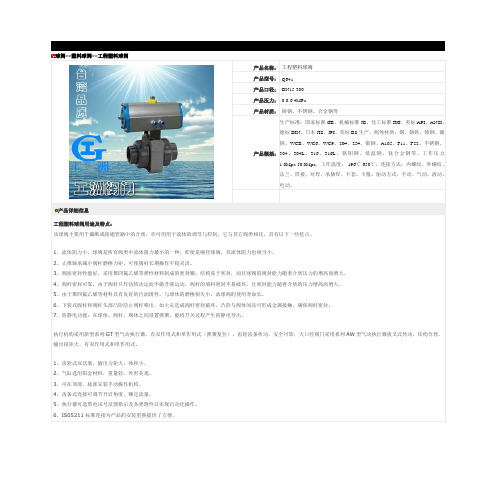

工程塑料球阀-Q641工程塑料球阀
球阀>>塑料球阀>>工程塑料球阀产品详细信息<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。
2、提供准确详细的产品询价内容，最好提供设计院的图纸或相关资料。
3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。
4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。
5、将准确的询价单及图纸提交给专业技术人员进行确认。
6、采购前先检查供应商的资质、产品检验报告、相关案例等。
7、下单时检查合同内的事项是否有跟变及是否符合要求，避免照成后续一些不必要的问题出现。
8、收到阀门后注意检查是否有合格书、标牌、质保书、检验报告、保修卡、产品说明书。
9、检查产品在适合在运输过程中照成损坏，是否有明显的质量问题。
<<阀门的分类>>阀门的用途广泛，种类繁多，分类方法也比较多。
总的可分两大类：第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。
如止回阀、安全阀、调节阀、疏水阀、减压阀等。
第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。
如闸阀，截止阀、节流阀、蝶阀、球阀、旋塞阀等。
此外，阀门的分类还有以下几种方法：一、按结构特征，根据关闭件相对于阀座移动的方向可分：1．截门形：关闭件沿着阀座中心移动，如图1—1所示。
2．闸门形：关闭件沿着垂直阀座中心移动，如图1—2所示。
3．旋塞和球形：关闭件是柱塞或球，围绕本身的中心线旋转，如图1—3所示。
4．旋启形；关闭件围绕阀座外的轴旋转，如图1—4所示。
5．碟形：关闭件的圆盘，围绕阀座内的轴旋转，如图1—5所示。
6．滑阀形：关闭件在垂直于通道的方向滑动，如图1—6所示。
二、按用途，根据阀门的不同用途可分：1．开断用：用来接通或切断管路介质，如截止阀、闸阀、球阀、蝶阀等。
气动陶瓷旋转圆盘阀-永嘉双雄阀门有限公司
气动陶瓷旋转圆盘阀-永嘉双雄阀门有限公司气动陶瓷旋转圆盘阀气动陶瓷旋转圆盘阀采用结构陶瓷作密封副(闸板及阀座均为耐磨结构陶瓷)，耐冲刷,耐磨性好.大阀腔设计,旋转式闸板密封结构,启闭过程中闸板自旋,启闭灵活.并有抛光自洁功能,阀门关闭时单向密封,适用于干灰、粉煤、渣浆、颗粒物料等介质的输送,常用于气力输送系统中作进料，出料以及排气平衡,无积灰,无卡涩,维护简单,使用寿命长。
气动陶瓷旋转圆盘阀性能优点本信息1、启闭灵活,密封可靠2、可替代双闸板阀、钟罩阀等,无检修免维护3、气动执行机构公称压力为0.4-0.6Mpa4、采用气动传动方式,非标可定制5、阀座:WCB+304/316+工程陶瓷;阀板:WCB+304/316+工程陶瓷产品名称:圆盘阀、旋转阀、气动圆盘阀、圆盘闸阀、陶瓷圆盘阀、陶瓷旋转阀圆盘阀通过旋转轴带动阀板运动,使得阀门开关动作时的运动力为旋转运动。
气动执行机构的活塞杆不与介质直接接触,延长了执行机构的使用寿命。
密封副采用耐磨硬质合金、工程陶瓷等耐磨材料,具有较好的机械性能和耐磨性能,解决了密封面因物料冲刷而易被冲蚀、寿命不高的问题,因而具有更长的使用寿命,能为用户带来理想的使用效果和经济效益,有利于设备检修和运行调节,从而使整体运行的安全性,经济性明显提高。
一、气动陶瓷旋转圆盘阀使用范围用于热电厂干灰系统仓泵进出料阀,也可用于矿山、造纸、化工等各类有磨损的干粉尘、水、蒸汽等介质的管道上的作启闭之用。
应用领域应用介质应用位置电力煤粉、飞灰、石灰石省煤器、除尘料仓、脱硫料仓冶金烟道粉尘、焦炭灰和热空气鼓风炉灰尘收集器、焦炭旋风除尘器炼油氧化铝催化剂、硅催化剂输送、锁斗阀、反应釜切断精炼氧化铝催化剂锁斗阀煤气化煤渣、飞灰、水锁斗阀矿山污泥、沙子、岩石隔离泵出口合成燃料碳氢化合物、氧化铝催化剂反应釜多晶硅硅粉、硅气混合物反应釜、料仓、冷氢化双锁罐二、气动陶瓷旋转圆盘阀产品特点1、料口全流通无阻挡物,卡灰、积灰现象少。
陶瓷球阀说明书,
陶瓷球阀说明书,0C型号：Q41TC-16C Q341TC Q641TC Q941TC一、特点：1、O型球体与阀座采用高性能结构增韧陶瓷制造。
球阀具有高耐磨、耐冲刷、耐腐蚀。
2、陶瓷加工采用日本磨削设备制造，球体成型圆度尺寸精度极高，光洁度达w2级，利用陶瓷本身自由润滑性，可取得很好的密封效果。
3、陶瓷球阀具有金属球阀不可比拟的绝对优势，使用寿命是钛金属、蒙乃尔金属阀门2—4倍。
二、适用工况适用于高磨损或腐蚀性工况条件下，钢厂、高炉煤气除尘系统，电厂脱硫系统。
三、技术参数1、形式：半球、全球2、公称压力：0.6MPa----10MPa3、公称通经：DN20—DN3004、适用温度：-40°C +425°C5、连接形式：法兰6、驱动方式：电动、手动、气动特点：1、所有介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度（洛氏硬度HRC90），仅次于金刚石。
因此，本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能、且隔热性好、热膨胀小。
2、球体采用先进研磨设备及工艺制造，球圆度精度高，表面质量好，与阀座对研后，利用Zr02陶瓷的自滑润性，可取得很好的密封性能。
3、陶瓷良好的耐磨性，让本阀经久耐用，可靠性及高，使用寿命长，是钛合金阀和蒙乃尔阀的2-4倍。
4、用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有无可比拟的绝对优势，也是目前唯一合适此类介质的阀门。
※太阳能多晶硅专用阀（用于：气体输送硅粉）在硅粉的输送中,球容易被硅粉包裹,频繁开启容易破坏金属密封,导致泄露等问题的出现,硅粉由于硬度高的原因，一般的球阀使用寿命非常短。
针对这种情况，专门研究开发出适用的硅粉输送专用陶瓷阀，利用结构陶瓷的强耐腐蚀性，以及锆合金的高耐腐材料，使新阀门的寿命高于原阀门6倍之多，给太阳能多晶硅硅粉输送的设备管理带来了一个振奋人心的好消息！性能特点：★、所有与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高(洛氏硬度HRC90),仅次于金刚石。
陶瓷球阀标准(一)
陶瓷球阀标准(一)陶瓷球阀标准引言陶瓷球阀是一种新型的流体控制阀门，具有耐腐蚀、抗磨损、耐高温等特性。
在化工、冶金、电力、石油等行业得到广泛应用。
为了保证安全性和可靠性，制定了一系列的标准。
标准分类•球阀结构尺寸标准•球阀连接方式标准•球阀产品材质标准•球阀执行器及附件标准•球阀试验标准•球阀使用安全标准标准要求1.结构尺寸标准应包括球阀的主要零件尺寸、结构形式、阀座结构、密封形式等。
2.连接方式标准应包括法兰连接、螺纹连接、对夹式连接等不同连接方式。
3.产品材质标准应严格按照不同介质的物理机械性能制定，必须符合国家和行业相关标准。
4.执行器及附件标准涉及到手动、气动、电动等不同的驱动方式及其附件的要求。
5.试验标准应包括结构试验、阀门性能试验、密封性试验等多个方面的要求，要求检测过程中必须严格按照标准检验，并保留检验记录。
6.使用安全标准应包括球阀的安装、使用、维护等方面的要求，确保球阀在使用中的安全性和可靠性。
结尾陶瓷球阀标准的制定，保证了陶瓷球阀的质量和使用安全性。
未来随着技术的发展和需求的增加，标准还将不断完善，以适应市场的需求。
各国标准比较陶瓷球阀是一种全球性的产品，各国在制定标准时也会考虑到国际标准的要求。
以下是一些主要国家制定的标准比较：国家标准编号特点美ANSI 涉及到了球阀的尺寸、接口、材料、试验等多个方国家标准编号特点国B16.34 面，是全球闻名的标准之一欧洲EN 12516-1涵盖了球阀的材料、设计、制造和性能方面的要求日本JIS B2163 对于各种材质的球阀提供了标准的基本要求中国GB/T12237是中国国家标准，内容涵盖了所有技术细节和试验标准未来发展方向随着工业自动化的发展和需求的增加，陶瓷球阀将会进一步广泛应用于各种领域。
对于未来的发展，陶瓷球阀制定标准也将会重点考虑以下几个方面：•三防：水、湿、尘；•防静电；•快速接口；•一体化技术；•远程监测。
结论陶瓷球阀标准是陶瓷球阀行业中十分重要的组成部分，对于保证陶瓷球阀的质量和使用安全性起到了重要的作用。
FQ641PTFE衬聚四氟乙烯气动放料球阀选型参数
FQ641PTFE衬聚四氟乙烯气动放料球阀选型参数FQ641PTFE衬聚四氟乙烯气动放料球阀选型参数衬氟球阀是用带圆形通孔的球体作启闭件，球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。
衬氟放料球阀采用特殊的模压工艺，使密封面致密良好，加之PTFE填料组合使阀门达到零泄漏；球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，采用全塑料衬里工艺，耐介质的强腐蚀。
FQ41F46衬氟放料球阀，阀座与端面法兰距离近,物料滞留少,结构紧凑,密封性能优越,用于精细化工、制药、化工行业反应锅上,也可用在细软颗粒介质输送。
放料球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，其启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。
FQ41F46衬氟放料球阀，衬氟球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。
采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏；球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性；采用全塑料衬里工艺，耐介质的强腐蚀。
氟塑料，由于氟塑料分子结构中含有氟原子，所以具有许多优异的性能，如优良的电绝缘性能、高度的耐热性、突出的耐油性、耐溶剂和耐磨性能，良好的耐湿性和耐低温性。
因此，氟塑料在国防、机电、冶金、石油化工等工业部门占有重要的地位。
常见的衬氟主要有：聚四氟乙烯（PTFE或者F4）,聚全氟乙丙烯 FEP (F46)和可溶性聚四氟乙烯（PFA）。
FQ641PTFE衬聚四氟乙烯气动放料球阀选型参数驱动根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。
阀体内腔有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀，并对密封圈进行特殊处理，使表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能，阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。
气动球阀技术参数
气动球阀技术参数嘿，咱今儿就来聊聊气动球阀技术参数这档子事儿！你说这气动球阀啊，就像是工业领域里的一位小能手，可别小瞧了它。
先来说说公称通径吧，这就好比是一条路的宽窄呀！不同的场合需要不同宽窄的路来让流体通过，太大了浪费，太小了又走不通，得选个合适的才行呢！压力范围呢，就像是能承受的担子有多重，压力小了可能啥事也办不成，压力太大了又怕它扛不住，得好好斟酌一番。
还有适用温度，这就像人对环境温度的适应能力一样。
太热了可能会“中暑”，太冷了可能会“冻僵”，得找个它能舒舒服服工作的温度区间。
密封性能呢，那可太重要啦！要是密封不好，就跟家里窗户漏风似的，这可不行，得严严实实的才靠谱呀。
再看看阀体材质，这可是它的“身板”呀！得坚固耐用，能经得住各种环境的考验。
连接方式也有讲究，就像人与人牵手一样，得牵得牢固，不能轻易松开。
动作方式呢，就像是它干活的风格，有的慢悠悠，有的风风火火，得根据实际需要来选择。
还有泄漏量，这就像人会不会“漏嘴”一样，越少越好呀，不然多浪费资源呀！你想想看，要是一个气动球阀的技术参数没选好，那不就像找了个不合适的工人，干起活来不得劲不说，还可能会出乱子呢！所以呀，咱在选择气动球阀的时候，可得好好研究研究这些技术参数，不能马虎大意呀！比如说，在一些高温高压的环境下，那对公称通径、压力范围和适用温度的要求就得特别高，不然它怎么能扛得住呢？要是在一些对密封要求特别严格的地方，那密封性能就绝对不能含糊，得是顶尖的才行。
总之呢，气动球阀的技术参数就像是它的一张“身份证”，上面写满了它的各种特点和能力。
咱得读懂这张“身份证”，才能让它在合适的地方发挥出最大的作用呀！别小看这些参数，它们可都是决定气动球阀能不能好好工作的关键呢！你说是不是这个理儿？。
陶瓷球阀的结构原理
陶瓷球阀的结构原理什么是陶瓷球阀？陶瓷球阀是一种球体旋转开闭的阀门，其主要构件采用陶瓷材料制成。
陶瓷材料具有优异的耐腐蚀性、耐磨性和高硬度特点，因此陶瓷球阀具有防腐蚀、抗磨损、耐高温等优点。
陶瓷球阀的结构原理球体陶瓷球阀的主要构件是球体，通常由氧化铝陶瓷球制成。
球体的直径与管道的口径相同，球体在阀门开启和关闭时旋转，以实现流体控制。
球座球座是球体的支撑点，通常采用聚四氟乙烯(PTFE)材料制成，因其具有优异的耐磨损性和耐腐蚀性。
球座与球体之间形成密封面，以防止流体泄漏。
上端盖和下端盖上端盖和下端盖分别位于阀门的上下端口，上端盖与阀杆相连接，下端盖与管道相连接。
阀杆的旋转由上端盖支撑和导向，下端盖与管道连接，以固定阀门的位置。
阀杆阀杆位于阀门内部，负责球体的旋转开启和关闭。
阀杆通常采用二氧化硅陶瓷或铜铝材料制成，以满足高强度和高耐磨损要求。
阀杆上端连接上端盖，下端连接球体，以实现球体的旋转。
密封结构密封结构是阀门的关键部分，影响着阀门的密封性和流量控制精度。
陶瓷球阀采用双向密封结构，包括轴向密封结构和径向密封结构。
轴向密封结构是指通过密封环将阀杆与上端盖密封，径向密封结构是指通过球座形成密封面，防止流体泄漏。
陶瓷球阀的优点陶瓷球阀具有以下优点：1.耐高温：陶瓷材料具有高温稳定性，能够在高温环境下保持稳定性能。
2.耐磨损：陶瓷材料具有硬度高、抗磨损能力强的特点，能够有效延长阀门使用寿命。
3.耐腐蚀：陶瓷材料具有优异的耐腐蚀性，能够在酸、碱等介质下保持稳定性能。
4.流体控制精度高：采用球体旋转的方式实现流体控制，能够控制流量准确、稳定。
总结陶瓷球阀采用陶瓷材料制成，具有优异的耐腐蚀性、耐磨损性和高硬度特点。
其结构主要由球体、球座、上下端盖、阀杆和密封结构等部分构成。
陶瓷球阀具有耐高温、耐磨损、耐腐蚀、流体控制精度高等优点，适用于一些高要求的工业领域和特殊工况下的介质控制。
二片式球阀型号参数及价格
二片式球阀型号参数及价格
1.型号：Q41F-16C
参数：
-额定压力：1.6MPa
-适用温度：-29℃~150℃
-连接形式：法兰
-阀门材质：球体和阀座材料为不锈钢
价格：该型号二片式球阀的价格在1000元左右。
2.型号：Q41F-25
参数：
-额定压力：2.5MPa
-适用温度：-29℃~150℃
-连接形式：焊接
-阀门材质：球体材料为不锈钢，阀座材料为聚四氟乙烯价格：该型号二片式球阀的价格在1500元左右。
3.型号：Q41F-40P
参数：
-额定压力：4.0MPa
-适用温度：-29℃~200℃
-连接形式：螺纹
-阀门材质：球体材料为不锈钢，阀座材料为聚四氟乙烯
价格：该型号二片式球阀的价格在2000元左右。
4.型号：Q641F-64C
参数：
-额定压力：6.4MPa
-适用温度：-29℃~250℃
-连接形式：法兰
-阀门材质：球体材料为镍铜合金，阀座材料为聚四氟乙烯价格：该型号二片式球阀的价格在3000元左右。
5.型号：Q941F-100
参数：
-额定压力：10.0MPa
-适用温度：-29℃~300℃
-连接形式：焊接
-阀门材质：球体材料为碳钢，阀座材料为铬钼钢
价格：该型号二片式球阀的价格在5000元左右。
陶瓷球阀的特点及优点
陶瓷球阀的特点及优点陶瓷球阀是一种通过旋转小球来控制流体的阀门，其材料为陶瓷。
与传统金属材料相比，陶瓷材料具有一些独特的特点和优点。
特点耐腐蚀陶瓷拥有优异的耐腐蚀性能，能够抵御多种酸、碱等化学物质的腐蚀。
此外，陶瓷还能够承受高温、高压等恶劣的工作环境，不易变形。
耐磨性陶瓷材料也具有良好的耐磨性能，能够克服高速流动下的摩擦、磨损等问题。
此外，陶瓷表面的光滑度也相对较高，能够减少固体颗粒的粘附和沉积，不易堵塞。
密封性陶瓷球阀具有良好的密封性能，能够有效地防止流体泄漏。
陶瓷材料的密封面硬度高、表面光滑度好、耐磨性强，能够确保阀门的长期使用和稳定性。
优点节能环保陶瓷球阀具有较低的摩擦系数，能够减少能源的消耗，提高了阀门的工作效率。
同时，陶瓷材料对环境的污染较少，符合节能环保的要求。
无铅环保陶瓷球阀没有使用铅材料，避免了铅对人体和环境的危害。
因此，在饮用水处理、医药等场所中得到广泛应用。
耐久性由于陶瓷具有较好的耐磨性和耐腐蚀性，因此陶瓷球阀的寿命也相对较长，能够长期保持阀门的性能稳定。
适应性广陶瓷球阀能够适应多种工作环境，包括高温、高压、强腐蚀等恶劣环境。
此外，它还能够适应不同介质的流体传输，如水、气、油等。
结论陶瓷球阀作为一种新型阀门，具有很多独特的特点和优点。
与传统金属材料相比，陶瓷材料能够更好地适应多种工作环境，从而提高阀门的使用寿命和性能稳定性。
此外，陶瓷材料还具有节能环保、无铅环保等优点，使得它能够更好地满足人们在生活和工作中的需求。
TQ系列陶瓷调节球阀的简单介绍
TQ系列陶瓷调节球阀的简单介绍
技术规范： 1、公称压力：0.6～2.5MPa 2、公称通径：DN20～200 3、适用温度：-40～150℃ 4、连接形式：法兰 5、驱动方式：电动、气动
TQ系列陶瓷调节球阀的详细信息
特点：
1、阀体内镶装陶瓷件，球体、节流元件、密封副为结构陶瓷，可抵抗高磨损、强腐蚀等介质的侵蚀。
2、陶瓷节流窗口调节曲线持久稳定、流量系数精确。
3、陶瓷调节球阀与普通金属调节阀的另一个区别在于陶瓷调节球阀既能持久调节又能可靠密封，其密封等级可达到ANSI B16.104的VI级。
适用工况：
适用于强腐蚀或高磨损类介质的精确调节和严密截断，如火力发电厂脱硫系统石灰石浆液调节阀，催化裂化系统回炼油浆调节阀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Q641TC气动全内衬陶瓷球阀
Q641TC气动全内衬陶瓷球阀
产品概述：
Q641TC系列气动全内衬陶瓷球阀的阀体内部与介质接触部分（包括球体及阀体内衬）均采购高性能结构陶瓷材料，在火电厂脱硫脱硝、气力除灰、化工冶金、多晶硅硅粉气力输送等各种高腐蚀、高磨损、高冲刷工况中具有出色的表现。
主要性能特点：
1.阀门壳体采用碳钢或不锈钢材料，采用三段式结构设计，结构简单可靠，并能有效保护内部陶瓷部件免受损坏。
2.阀门球体及与介质接触的所有部位均内衬结构陶瓷材料，高纯氧化铝陶瓷和氧化锆陶瓷具有出色的耐腐蚀性能，在除氢氟酸外的绝大部分强腐蚀酸碱介质中都不会腐蚀，作为耐腐蚀阀门，在众多耐腐蚀领域，全内衬陶瓷球阀具有广泛且出色的表现。
3.高纯氧化铝陶瓷和增韧氧化锆陶瓷除了具有极好的耐腐蚀性能外，同样具有极高的硬度（洛氏硬度HRA>88,仅次于金刚石等少数几种材质),因此在各种含有固体颗粒的高冲刷高磨损工况中，可以长期使用而不会被磨损。
应用领域：
1.火电厂烟气脱硫脱硝石灰水、石灰石浆液、石膏浆液
2.火电厂气力除灰
3.多晶硅硅粉气力输送
4.冶金粉末气力输送
5.湿法冶金硫酸/盐酸与矿砂混合物
6.其他高腐蚀、高磨损、高冲刷工况
产品规范：
设计规范：GB/T12237
结构长度：GB/T12221
连接标准：GB/T9113,JB/T79.1,HG/T20592
压力试验：JB/T9092
产品标识：GB/T12220
供货规范：JB/T12252
主要零部件材料：
主体：碳钢（A105）、不锈钢（F304,F316,F304L,F316L）等
阀球：结构陶瓷
阀座：结构陶瓷
填料：柔性石墨，PTFE
公称通径：DN15-DN300(1/2"-12")
公称压力：PN6-PN100
适用温度：-29~+230℃
操作方式：手柄，蜗轮，气动，电动，电液联动等适用介质：各种高腐蚀、高磨损、高冲刷介质。
