15.4电阻的串联和并联一、夯实基础1.如下图电路，假设要使R1、R2串联，那么（）A．闭合S1、S3、S2B．闭合S1、S2、断开S3C．只闭合S3D．只闭合S12.一个滑动变阻器标有“1.5A 50Ω”的字样，当它与一个阻值为30Ω的电阻串联接入电路时，整个电路总电阻的转变范围为（）A．0～30ΩB．0～50ΩC．0～80ΩD．30～80Ω3.两个等值电阻并联后的总电阻是3Ω，假设将它们串联起来，总电阻是（）A．3ΩB．6ΩC．9ΩD．12Ω4.一个滑动变阻器标有“1.5A 50Ω”的字样，当它与一个阻值为30Ω的电阻串联接入电路时，整个电路总电阻的转变范围为（）A．30-80ΩB．0-80ΩC．0-50ΩD．0-30Ω二、能力提升5.有两个滑动变阻器别离标着“20Ω1A”和“50Ω1.5A”字样，当把它们串联在电路中利历时，那么电路中许诺通过的最大电流是（）A．0.5A B．1A C．1.5A D．2.5A6.一只20Ω的定值电阻与一个最大阻值是60Ω的滑动变阻器串联，当滑动变阻器的滑片在两头之间滑动时，总电阻的转变范围是（）A．20～60ΩB．20～80ΩC．0～80ΩD．0～20Ω7.两个相同电阻并联后的总电阻是5Ω，它们串联后的总电阻是（）A．2.5ΩB．5ΩC．10ΩD．20Ω8.为节约用电，小明老是顺手关掉家中临时不利用的家用电器，每多关闭一个家用电器，家庭电路里变大的物理量是（）A．总电阻B．总电流C．总功率D．无法判定三、课外拓展9.以下四组电阻，并联后总电阻最小的是（）A．10Ω、10ΩB．12Ω、8ΩC．15Ω、5ΩD．18Ω、2Ω10.一阻值为10Ω的电阻与另一阻值为500Ω的电阻并联，那么并联后的总电阻值（）A．小于10ΩB．小于500Ω，大于10ΩC．等于510ΩD．大于500Ω，小于510Ω四、中考链接11.家庭电路中利用的用电器越多（）A．总电阻越大B．总电阻越小C．总电压越大D．总电压越小12.学校共有200盏灯，以下哪一种情形下，电路中的电阻最小（）A．灯全数点亮B．全数熄灭C．只开一盏灯D．开100盏灯参考答案一、夯实基础一、【答案】C二、【答案】D3、【答案】D4、【答案】A二、能力提升五、【答案】B6、【答案】B【解析】解：因为串联电路中总电阻等于各部份电阻之和，因此当滑动变阻器连入电阻为0时，电路中的电阻为20Ω；当滑动变阻器连入电阻最大为60Ω时，电路中的总电阻为20Ω+60Ω=80Ω，因此串联的总电阻的转变范围为20Ω～80Ω．应选B．7、【答案】D8、【答案】A【解析】解：家庭电路中各用电器之间的连接方式是并联，而并联电路中总电阻的倒数等于各分电阻倒数之和，因此没多关闭一个用电器，总电阻将变大，故A符合题意，D不符合题意；因电路中的总功率等于各用电器功率之和，因此，每多关闭一个家用电器，电路的总功率变小，故C不符合题意；由P=UI可知，电路中的总电流变小，故B不符合题意．应选A．三、课外拓展九、【答案】D10、【答案】A四、中考链接1一、【答案】B【解析】解：因为家庭电路中各用电器是并联的，而且家庭电路电压为220V，因此家庭电路两头总电压不变；故CD错误；由并联电路特点知，并联电路总电阻的倒数等于各支路电阻倒数之和，并联电路支路越多，并联电路总阻值越小，故A错误，B正确．应选B．1二、【答案】A【解析】解：家庭电路的照明灯是并联的，开亮的灯越多，并联的支路越多，总电阻越小；反之，开亮的灯越少，并联的支路越少，总电阻越大，因此灯全数打开电路中的电阻最小，故A正确．应选A．。
九年级物理全册15.4电阻的串联和并联精选练习含解析新版沪科版

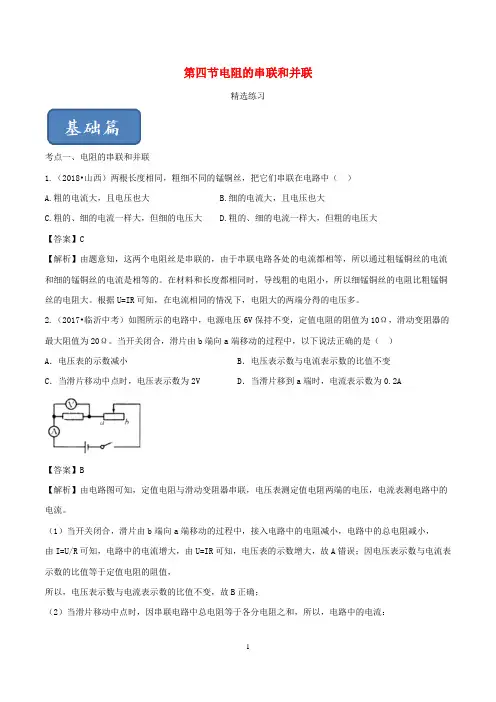

第四节电阻的串联和并联精选练习考点一、电阻的串联和并联1.（2018•山西）两根长度相同，粗细不同的锰铜丝，把它们串联在电路中（）A.粗的电流大，且电压也大B.细的电流大，且电压也大C.粗的、细的电流一样大，但细的电压大D.粗的、细的电流一样大，但粗的电压大【答案】C【解析】由题意知，这两个电阻丝是串联的，由于串联电路各处的电流都相等，所以通过粗锰铜丝的电流和细的锰铜丝的电流是相等的。
在材料和长度都相同时，导线粗的电阻小，所以细锰铜丝的电阻比粗锰铜丝的电阻大。
根据U=IR可知，在电流相同的情况下，电阻大的两端分得的电压多。
2.（2017•临沂中考）如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω。
当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移动中点时，电压表示数为2V D．当滑片移到a端时，电流表示数为0.2A【答案】B【解析】由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流。
（1）当开关闭合，滑片由b端向a端移动的过程中，接入电路中的电阻减小，电路中的总电阻减小，由I=U/R可知，电路中的电流增大，由U=IR可知，电压表的示数增大，故A错误；因电压表示数与电流表示数的比值等于定值电阻的阻值，所以，电压表示数与电流表示数的比值不变，故B正确；（2）当滑片移动中点时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：6V =0.3A 11102022==+Ω+⨯ΩU I R R 滑，则电压表的示数：UR=IR=0.3A×10Ω=3V，故C 错误； （3）当滑片移到a 端时，电路为定值电阻的简单电路，电流表测电路中的电流，则电流表的示数：6V =0.6A 10'==ΩU I R ，故D 错误。
3.（2018•河北）如图所示电路电源电压不变，当开关S 从闭合到断开时（）A ．电流表A 1和电压表V 的示数都不变B ．电流表A 和电流表A 1的示数都变小C ．电流表A 和电压表V 的示数都不变D ．电流表A 1和电流表A 的示数都变大【答案】A【解析】当开关S 闭合时，电流表A 1测通过R 2的电流，R 1与R 2并联，当开关S 断开时，R 2两端电压依旧等于电源电压，其电阻值也不变，由欧姆定律可知，通过其电流不变，所以电流表A 1示数不变。
