电气原理图线号
1、电气控制线路回路标号分直流回路和交流回路.
2、回路标号的原则：
（1）回路标号按照“等电位”的原则进行标注。
等电位指回路中接在一点上的所有导线具有同一电位而标注相同的回路标号。
（2）回路标号由三位或三位以下的数字组成。
以个位代表相别，如三相交流电路的相别分别用1、2、3；以个位奇偶数区别回路极性，如直流回路的正极侧用奇数，负极侧用偶数。
以标号中的十位数字的顺序区分回路中的不同线段。
以标号中的百位数字的顺序区分不同供电电源的回路。
如直流回路中A电源的正、负极回路标号用“101”和“102”表示，B电源的正、负极回路标号用“201”和“202”表示。
电路中若共用同一个电源，则百位数可以省略。
当要表明回路中的相别或主要特征时，可在数字标号的前面或后面增注文字符号，文字符号用大写字母，并与数字标号并列。
3、直流回路标号
正极回路的线段按奇数顺序标号，如1、3、5。
等；负极回路的线段按偶数顺序标号，如2、4、6。
等。
在同一回路中，经过压降元件（如电阻、电容等）时，要改变标号的极性，对不能明确标明极性的线段，可任意标奇偶数。
在直流一次回路中，用个位数字的奇偶数区分回路的极性；用十位的顺序区分回路中不同线段，如正极回路用1、11、21、31。
顺序标注，负极回路用2、12、22、32。
顺序标注，用百位数字的顺序区分不同供电电源的回路，如A电源的正、负极回路标号用101、111、121。
和102、112、122。
表示，B电源的正、负极回路标号用201、211、221。
和202、212、222。
等表示。
4、交流回路标号
交流二次回路的标号与直流二次回路标号相似。
经过压降元件时的不同线段分别按奇数和偶数的顺序标号。
如一侧按1、3、5。
等标号，另一侧按2、4、6。
标号。
一次回路中，用个位数字的顺序区分回路的相别，用十位数字的顺序区分回路中的不同线段。
如第一相回路按1、11、21、。
顺序标号，如第二相回路按2、12、22、。
顺序标号，如第三相回路按3、13、23、。
顺序标号，对于不同供电电源的回路，也可用百位数字的顺序标号进行区分。
如第一相回路按101、111、121、。
顺序标号，如第二相回路按102、112、122、。
顺序标号，如第三相回路按103、113、123、。
顺序标号，
从原理图上（上图）可以看出该点动控制线路用二个元件KM和SB，将这二个元件进行编号。
如左接线图所示即第一个大圆圈内将KM编为1，而将第二个大圆圈内，则将SB编为2，而接触器上的小圆圈中的小编号，在20A接触器上有的就有这些小编号（只不过平常没注意到），而SB上则没有编号是自己加上的，其关健是看常开还是常闭。
如小圈编号为A1的上方有2-2（制造厂的则为2：2），其意思为去第二个元件中的第二个接点（即第二元件为SB，而SB元件上有4个小圆圈上有1、2、3、4中的第2点。
）如图中连线的去向。
而连线的另一头则标着1-A1，同样它的意思是指去第一个元件中的A1接点。
余类推。
这样的编号法叫：呼叫法。
采用的是点对点。
除了图画错了一般情况是不会接错，也不会接漏接。
而采用1、2、3、4、5、6----方法编的接线图易接漏。
好的电工可将原理图变着为接线图，也可将接线图变为原理图。
电气控制原理图线号排序方法
（1）主回路线号的编写。
三相电源自上而下编号为L1、L2、和L3，经电源开关后出线上依次编号为U1、V1和W1，每经过一个电器元件的接线桩编号要递增，如U1、V1和W1递增后为U2、V2和W2……。
如果是多台电动机的编号，为了不引起混淆，可在字母的前面冠以数字来区分，如1U、1V和1W；2U、2V和2W，1L1、1L2、和1L3.（2）控制回路线号的编写。
通常是从上至下、由左至右依次进行编写。
每一个电气接点有一个唯一的接线编号，编号可依次递增。
如编号的起始数字，控制回路从阿拉伯数字“1”开始，其他辅助电路可依次递增为101、201……作起始数字，如照明电路编号从101开始；信号电路从201开始。

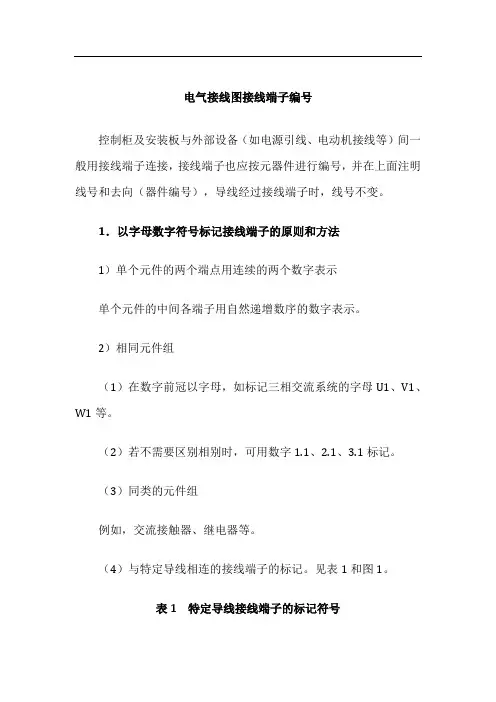

电气接线图接线端子编号
电气接线图接线端子编号
控制柜及安装板与外部设备（如电源引线、电动机接线等）间一般用接线端子连接，接线端子也应按元器件进行编号，并在上面注明线号和去向（器件编号），导线经过接线端子时，线号不变。
1．以字母数字符号标记接线端子的原则和方法
1）单个元件的两个端点用连续的两个数字表示
单个元件的中间各端子用自然递增数序的数字表示。
2）相同元件组
（1）在数字前冠以字母，如标记三相交流系统的字母U1、V1、W1等。
（2）若不需要区别相别时，可用数字1.1、2.1、3.1标记。
（3）同类的元件组
例如，交流接触器、继电器等。
（4）与特定导线相连的接线端子的标记。
见表1和图1。
表1特定导线接线端子的标记符号
图1电路图中与特定导线相连的接线端子的标记2．端子代号的标注方法
（1）电阻器、继电器、模拟和数字硬件的端子代号应标在其图形符号的轮廓外面。
零件的功能和注解标注在符号轮廓线内。
（2）对用于现场连接、试验和故障查找的连接器件的每一连接点都应标注端子代号。
（3）在画有围框的功能单元或结构单元中，端子代号必须标注在围框内，以免被误解，如图2所示。
图2围框端子代号标注方法。
电气原理图符号大全
电气原理图符号大全电气原理图是电路设计和分析的基本工具。
它使用一系列标准化符号来表示电气元件和其它相关元素，以描述电路的结构、功能和连接方式。
本文将为您介绍一些常用的电气原理图符号，帮助您更好地理解和应用电气原理图。
1. 电源符号电源符号用于表示电路的电源部分，包括恒压电源和恒流电源。
下面是一些常见的电源符号：•直流电源：用直线和连续的水平线表示，电流的方向从正极指向负极。
•交流电源：用波浪线表示，带有正负号表示电流的方向。
2. 电器元件符号电器元件符号用于表示各种不同类型的电器元件，如电阻、电容和电感等。
以下是一些常见的电器元件符号：•电阻：用矩形表示，两端连接点表示电阻的引脚。
•电容：用平行线表示，两端连接点表示电容的引脚。
•电感：用卷绕的线圈表示，两端连接点表示电感的引脚。
3. 传感器符号传感器符号用于表示各种类型的传感器，如温度传感器、压力传感器和光敏传感器等。
以下是一些常见的传感器符号：•温度传感器：用横线和斜线表示，横线表示传感器的引脚。
•压力传感器：用弧线表示，具体形状有所不同。
•光敏传感器：用圆圈和弯曲的箭头表示，箭头的弯曲方向表示光敏传感器的引脚。
4. 开关符号开关符号用于表示各种类型的开关，如普通开关、自动开关和触发开关等。
以下是一些常见的开关符号：•普通开关：用直线和弯曲的箭头表示，箭头指向表示开关的触发方向。
•自动开关：用平行线和弯曲的箭头表示，箭头的弯曲方向表示自动开关的触发条件。
•触发开关：用波浪形线和平行线表示，平行线上的箭头表示开关的触发方向。
5. 信号源符号信号源符号用于表示各种类型的信号源，如电压源和电流源等。
以下是一些常见的信号源符号：•电压源：用平行线表示，线上的标记表示电压的大小和方向。
•电流源：用圆圈和箭头表示，箭头的方向表示电流的方向和大小。
6. 运算符号运算符号用于表示各种类型的电路运算器件，如比较器、放大器和计数器等。
以下是一些常见的运算符号：•比较器：用三角形表示，具体形状有所不同。
电气原理图符号大全,电气原理图符号释义...
电气原理图符号大全, 电气原理图符号释义1. 电气原理图的定义和作用电气原理图是一种用来表示电路元件和其连接关系的图形化符号系统。
它使用简洁的线条和符号，将复杂的电路结构和元件功能以一种直观、易理解的方式表达出来。
电气原理图在电路设计、电路分析和电路故障排除等方面发挥着重要作用。
2. 常见电气原理图符号和释义2.1 电源符号•电池图标：代表直流电源或电池。
2.2 基本元件符号•电阻符号：表示电阻元件，用于限制电流。
•电容符号：表示电容元件，用于储存和释放电荷。
•电感符号：表示电感元件，用于储存和释放磁能。
2.3 连接符号•直线：表示两点之间的连接。
•箭头：表示一个信号的流向。
2.4 开关符号•开关符号：用于控制电路的开关状态。
2.5 传感器符号•光敏电阻符号：表示光敏电阻传感器，用于感测光线强度。
•温度传感器符号：表示温度传感器，用于感测环境温度。
•压力传感器符号：表示压力传感器，用于感测环境压力。
2.6 运算符号•比较符号：用于比较两个信号的大小关系。
2.7 功率元件符号•电源符号：表示电源。
•发电机符号：表示发电机，用于产生电能。
•电动机符号：表示电动机，用于转化电能为机械能。
2.8 信号处理符号•滤波器符号：用于滤除信号中的噪声。
•放大器符号：表示信号放大器，用于放大弱信号。
2.9 控制符号•继电器符号：表示继电器，用于电路的开关控制。
•编码器符号：表示编码器，用于将一种形式的信息转化为另一种形式。
•电路开关符号：表示电路开关，用于电路的开关控制。
3. 如何绘制电气原理图绘制电气原理图需要遵循一定的规范，以确保图示的准确性和易读性。
以下是一些绘制电气原理图的基本步骤：1.确定电路的结构和组成元件。
2.选择合适的符号来表示每个元件。
3.使用直线和箭头来表示元件之间的连接和信号流向。
4.根据电路实际情况，添加合适的注释和标记。
5.检查电路图的准确性和易读性，确保符号和连接线的连贯性。
4. 电气原理图的应用场景电气原理图广泛应用于电路设计、电路分析和电路故障排除等领域。

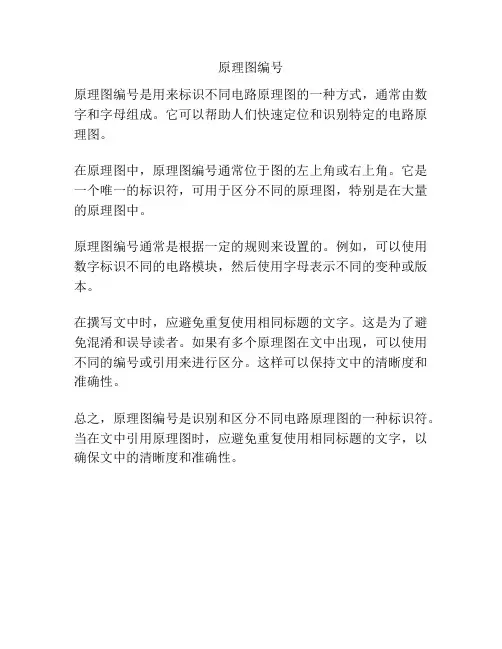

原理图编号
原理图编号
原理图编号是用来标识不同电路原理图的一种方式，通常由数字和字母组成。
它可以帮助人们快速定位和识别特定的电路原理图。
在原理图中，原理图编号通常位于图的左上角或右上角。
它是一个唯一的标识符，可用于区分不同的原理图，特别是在大量的原理图中。
原理图编号通常是根据一定的规则来设置的。
例如，可以使用数字标识不同的电路模块，然后使用字母表示不同的变种或版本。
在撰写文中时，应避免重复使用相同标题的文字。
这是为了避免混淆和误导读者。
如果有多个原理图在文中出现，可以使用不同的编号或引用来进行区分。
这样可以保持文中的清晰度和准确性。
总之，原理图编号是识别和区分不同电路原理图的一种标识符。
当在文中引用原理图时，应避免重复使用相同标题的文字，以确保文中的清晰度和准确性。
电气原理图常用符号
电气原理图常用符号
1. 平行线：两条平行线之间用较短的斜线连接。
2. 直线：用一条直线表示。
3. 角：两条直线交汇形成一个角，角的两边用直线表示，角尖用一个小圆点表示。
4. 箭头：表示电流的方向，箭头指向沿着电流的流动方向。
5. 电源：一条短直线和一个长直线表示，短直线表示正极，长直线表示负极。
6. 开关：用一个直线连接两条平行线，表示开关的开闭。
7. 电阻：一个平行线与中间相连的直线表示。
8. 电感：两个半圆线和直线相连表示。
9. 电容：两条平行线和中间相连的直线表示。
10. 变压器：两组平行线和相连的直线表示，表示电压的变换。
11. 二极管：一个三角形和一个线段表示，三角形表示二极管
的箭头方向。
12. 三极管：三个箭头方向相反的箭头组成一个三角形。
13. 晶体管：三个箭头方向一致的箭头组成一个三角形。
14. 电池：用一个长直线和两个短直线表示，长直线表示正极，短直线表示负极。
15. 圆圈：圆圈内画上字母或符号表示特定的组件或设备。

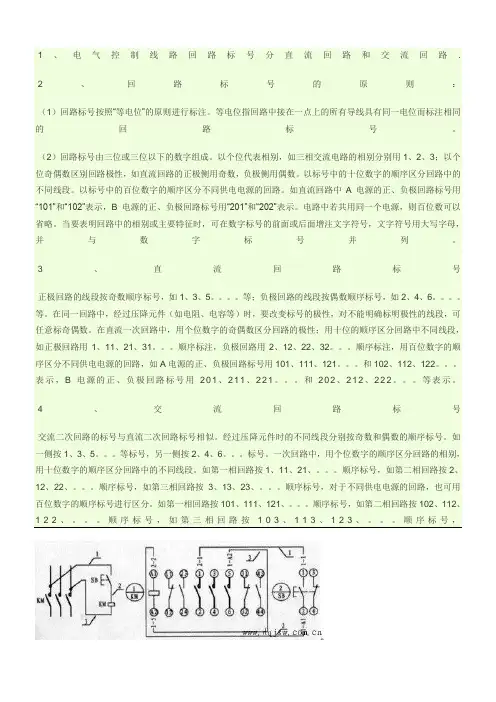

电气原理图线号
1、电气控制线路回路标号分直流回路和交流回路.2、回路标号的原则：（1）回路标号按照“等电位”的原则进行标注。
等电位指回路中接在一点上的所有导线具有同一电位而标注相同的回路标号。
（2）回路标号由三位或三位以下的数字组成。
以个位代表相别，如三相交流电路的相别分别用1、2、3；以个位奇偶数区别回路极性，如直流回路的正极侧用奇数，负极侧用偶数。
以标号中的十位数字的顺序区分回路中的不同线段。
以标号中的百位数字的顺序区分不同供电电源的回路。
如直流回路中A电源的正、负极回路标号用“101”和“102”表示，B电源的正、负极回路标号用“201”和“202”表示。
电路中若共用同一个电源，则百位数可以省略。
当要表明回路中的相别或主要特征时，可在数字标号的前面或后面增注文字符号，文字符号用大写字母，并与数字标号并列。
3、直流回路标号正极回路的线段按奇数顺序标号，如1、3、5。
等；负极回路的线段按偶数顺序标号，如2、4、6。
等。
在同一回路中，经过压降元件（如电阻、电容等）时，要改变标号的极性，对不能明确标明极性的线段，可任意标奇偶数。
在直流一次回路中，用个位数字的奇偶数区分回路的极性；用十位的顺序区分回路中不同线段，如正极回路用1、11、21、31。
顺序标注，负极回路用2、12、22、32。
顺序标注，用百位数字的顺序区分不同供电电源的回路，如A电源的正、负极回路标号用101、111、121。
和102、112、122。
表示，B电源的正、负极回路标号用201、211、221。
和202、212、222。
等表示。
4、交流回路标号交流二次回路的标号与直流二次回路标号相似。
经过压降元件时的不同线段分别按奇数和偶数的顺序标号。
如一侧按1、3、5。
等标号，另一侧按2、4、6。
标号。
一次回路中，用个位数字的顺序区分回路的相别，用十位数字的顺序区分回路中的不同线段。
如第一相回路按1、11、21、。
顺序标号，如第二相回路按2、12、22、。
电气原理图符号大全
电气原理图符号大全
LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】
23
位置开关,动合触点限制开关,动合触点
24
位置开关,动断触点限制开关,动断触点
25热敏开关,动合触点注:θ可用动作温度代替
26
热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的
触点
27具有热元件的气体放电管荧光灯起动器
28动合(常开)触点注:本符号也可用作开关一般符号
29动断(常闭)触点
30先断后合的转换触点
电气工程图形符号
(三)
号图形符号说明
31当操作器件被吸合或释放时,暂时闭合的过渡动合触点
32座(内孔的)或插座的一个极
33插头(凸头的)或插头的一个极
34插头和插座(凸头的和内孔的)
35
接通的连接片
36
换接片
37双绕组变压器
38三绕组变压器
39自耦变压器
40电抗器扼流图
41电流互感器脉冲变压器
42具有两个铁芯和两个二次绕组的电流互感器
43在一个铁芯上具有两个二次绕组的电流互感器
44具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接。
电气原理图线号
1、电气控制线路回路标号分直流回路和交流回路.2、回路标号的原则：（1）回路标号按照“等电位”的原则进行标注。
等电位指回路中接在一点上的所有导线具有同一电位而标注相同的回路标号。
（2）回路标号由三位或三位以下的数字组成。
以个位代表相别，如三相交流电路的相别分别用1、2、3；以个位奇偶数区别回路极性，如直流回路的正极侧用奇数，负极侧用偶数。
以标号中的十位数字的顺序区分回路中的不同线段。
以标号中的百位数字的顺序区分不同供电电源的回路。
如直流回路中A电源的正、负极回路标号用“101”和“102”表示，B电源的正、负极回路标号用“201”和“202”表示。
电路中若共用同一个电源，则百位数可以省略。
当要表明回路中的相别或主要特征时，可在数字标号的前面或后面增注文字符号，文字符号用大写字母，并与数字标号并列。
3、直流回路标号正极回路的线段按奇数顺序标号，如1、3、5。
等；负极回路的线段按偶数顺序标号，如2、4、6。
等。
在同一回路中，经过压降元件（如电阻、电容等）时，要改变标号的极性，对不能明确标明极性的线段，可任意标奇偶数。
在直流一次回路中，用个位数字的奇偶数区分回路的极性；用十位的顺序区分回路中不同线段，如正极回路用1、11、21、31。
顺序标注，负极回路用2、12、22、32。
顺序标注，用百位数字的顺序区分不同供电电源的回路，如A电源的正、负极回路标号用101、111、121。
和102、112、122。
表示，B电源的正、负极回路标号用201、211、221。
和202、212、222。
等表示。
4、交流回路标号交流二次回路的标号与直流二次回路标号相似。
经过压降元件时的不同线段分别按奇数和偶数的顺序标号。
如一侧按1、3、5。
等标号，另一侧按2、4、6。
标号。
一次回路中，用个位数字的顺序区分回路的相别，用十位数字的顺序区分回路中的不同线段。
如第一相回路按1、11、21、。
顺序标号，如第二相回路按2、12、22、。
电气原理图符号大全
21
按钮开关(不闭锁)
22
旋钮开关、旋转开关(闭锁)
位置开关,动合触点
23
限制开关,动合触点
24
位置开关,动断触点
限制开关,动断触点
热敏开关,动合触Biblioteka 25注:θ 可用动作温度代替
热敏自动开关,动断触点
26
注:注意区别此触点和下图所示热继
电器的触点
具有热元件的气体放电管荧光灯起 27
54
电阻器一般符号
55
可变电阻器
可调电阻器
56
滑动触点电位器
57
预调电位器
58
电容器一般符号
可变电容器 59
可调电容器
60
双联同调可变电容器
电气工程图形符号
(六) 序
图形符号 号
说明
指示仪表(星号必须按规定予以代 61
表)
62
电压表
63
电流表
64
无功电流表
最大需量指示器(由一台积算仪表 65
操作的)
级插座(带接
地)
暗装单相二
级插座
250 伏-10 安,距地 0.3 米,居民住宅及
儿童活动场所应注意安全插座,如采
明装单相三 用普通插座时,应距地 1.8 米(见表下
极插座(带接 注)
地)
明装单相四 380 伏-15 安,25 安,距地 0.3 米,容量选 级插座(带接 用见设计图
地)
暗装单相二 250 伏-10 安,距地 0.3 米,居民住宅及
级防脱锁紧 儿童活动场所应注意安全插座,如采
型插座
用普通插座时,应距地 1.8 米
电气工程图形符号
电气原理图符大全完整版
按钮开关（不闭锁）
22
旋钮开关、旋转开关（闭锁）
23
位置开关，动合触点限制开关，动合触点
24
位置开关，动断触点限制开关，动断触点
25
热敬开关,动合触点注：0可用动作温度代替
26
热敬自动开关，动断触点注:注意:区别此触点和下图
所示热继电器的触点—
27
具有热元件的气体放电管荧光灯起动器
28
动合（常开）触点注:本符号也可用作开关一般符号
金属管）保护
管径规格见具体工程图注
中途穿线盒或分线盒
做法见
伸缩缝穿线盒
做法见
电缆人孔
除注明外，见
电缆手孔
管线引向符号
引上，引下，由上引来，由下引来，引上并引下，由
上引来再引下，由下引来再引上
电缆桥架封闭式母线
引上，引下，由上引来，由下引来，引上并引下，由
引向符号线槽
上引来再引下，由下引来再引上
避雷线
47
具有有载分接开关的三相变压器星形-三角形
连接
48
三相变压器星形-曲折形连接
49
操作器件一般符号
50
具有两个绕组的操作器件组合表示法
51
热继电器的驱动器件
52
气体继电器
53
自动重闭合器件
54
电阻器一般符号
55
可变电阻器可调电阻器
56
滑动触点电位器
57
预调电位器
58
电容器一般符号
59
可变电容器可调电容器
14
脱开的机械联轴器
15
连接的机械联轴器
操作件和操作方法
17
一般悄况下手动控制
18
