沥青路面渗水试验操作规程
沥青路面渗水性能测定
沥青路面渗水试验方法
---路面渗水仪
沥青路面渗水试验方法
方法与步骤 准备工作 1)在测试路段的行车道面上，按随机取样方法选 择测试位置，每一个检测路段应测定 5 个测点，用 扫帚清扫表面，并用粉笔划上测试标记。 2)在洁净的水桶内滴入几点红墨水，使水成淡红 色。 3)装妥路面渗水仪。
沥青路面渗水试验方法
试验步骤 1)将清扫后的路面用粉笔按测试仪器底座大小划好圆 圈记号。 2)在路面上沿底座圆圈抹一薄层密封材料，边涂边用 手压紧，使密封材料嵌满缝隙且牢固地粘结在路面上， 密封料圈的内径与底座内径相同，约 150mm ，将组合 好的渗水试验仪底座用力压在路面密封材料圈上，再加 上压重铁圈压住仪器底座，以防止力水从底座与路面间 流出。 3)关闭细管下方的开关，向仪器的上方量筒中注入淡 红色的水至满，总量为600mL。
沥青路面渗水试验方法
五、数据处理 计算时以从水面100ml下降至500ml所需的时间为标准，若渗水时 间过长，也可采用3min通过的水量计算： Cw=(V2-V1)/(T2-T1)*60 式中： wc：路面渗水系数（ml/min） V1：第一次读数是的水量（ml），通常为100ml V2：第二次读数是的水量（ml），通常为500ml t1：第一次读数的时间（s） 陈烨文 制作：刘宇 演示：毛阿东
沥青路面渗水试验方法
涂橡皮泥
压实
沥青路面渗水试验方法
---准备压重铁圈
沥青路面渗水试验方法
4)迅速将开关全部打开，水开始从细管下部流出，待水面下 降 l00mL 时，立即开动秒表，每间隔 60s ，读记仪器管的刻度 一次，至水面下降500mL时为止。测试过程中，如水从底座与 密封材料间渗出，说明底座与路面密封不好，应移至附近干燥 路面处重新操作。如水面下降速度很慢，从水面下降至l00mL 开始，测得3min的渗水量即可停止。若试验时水面下降至一定 程度后基本保持不动，说明路面基本不透水或根本不透水，则 在报告中注明。 5) 按以上步骤在同 1 个检测路段选择 5 个测点测定渗水系数， 取其平均值，作为检测结果。
沥青路面渗水仪操作规程
沥青路面渗水仪操作规程沥青路面渗水仪是测试沥青路面防水性能的重要设备，正确操作和使用对测试结果的准确性具有至关重要的影响。
下面是沥青路面渗水仪的操作规程。
一、操作前的准备1. 标定：每次测试前应对设备进行标定，确保设备的准确性。
标定标准值应符合国家标准或相关技术标准。
2. 设备选择：选择适当的设备适用于路面水渗测试，如：小时固定水头。
3. 样品制定：制定标准化的试样准备程序，保证测试结果的准确性和可重复性。
样品应当具有代表性，材料应能真实的反映实际使用情况，要求规范性和精确性。
二、操作步骤1. 制样：将样品按照制样程序进行制备，制备后应保证样品平整光滑、无气泡。
2. 测量：将试样平台放置平移试样，试样与其他试样之间的间距应符合要求，确保所选取的测试部位不会影响测试结果。
3. 加荷：在样品上加上标准荷载，标准荷载的值应符合技术标准，加荷过程应逐渐进行，以确保样品不会因为快速加荷而出现变形。
(加荷时间约为1小于1.5秒)4. 测试：一旦完成这些调整，允许水从试头自由滴落，测量5分钟后记录水的滴落量。
5. 结果处理：测量结束后，根据测试标准要求处理数据。
三、安全注意事项1. 仪器的工作电源应从正确的电源插座接入，避免使用损坏的电源线。
2. 操作人员要认真阅读试验规范和说明书，正确使用试验设备。
3. 操作人员应戴好防护用品并注意安全，避免被荷载太大的试样砸伤。
4. 禁止试样下部有移动或倾斜，避免因试样限制过小或不充分而产生变形(异常)。
5. 注意仪器的定期检查及维护保养，定期校正器件，避免仪器老化导致的误差。
沥青路面渗水仪操作规程

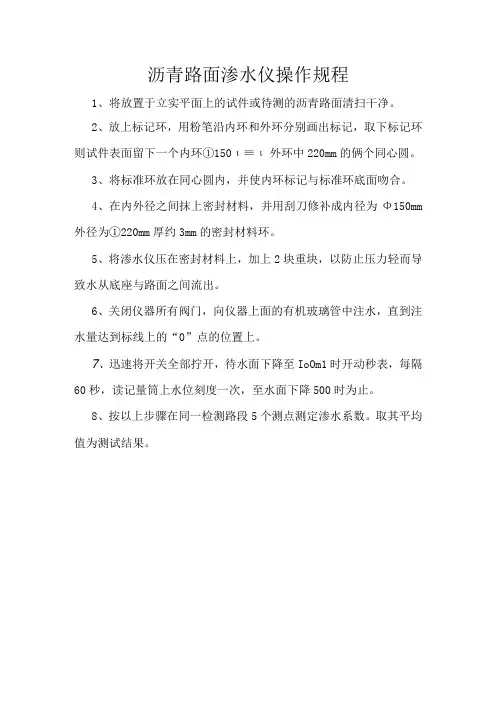

沥青路面渗水仪操作规程
1、将放置于立实平面上的试件或待测的沥青路面清扫干净。
2、放上标记环，用粉笔沿内环和外环分别画出标记，取下标记环则试件表面留下一个内环①150ι≡ι外环中220mm的俩个同心圆。
3、将标准环放在同心圆内，并使内环标记与标准环底面吻合。
4、在内外径之间抹上密封材料，并用刮刀修补成内径为Φ150mm 外径为①220mm厚约3mm的密封材料环。
5、将渗水仪压在密封材料上，加上2块重块，以防止压力轻而导致水从底座与路面之间流出。
6、关闭仪器所有阀门，向仪器上面的有机玻璃管中注水，直到注水量达到标线上的“0”点的位置上。
7、迅速将开关全部拧开，待水面下降至IoOm1时开动秒表，每隔60秒，读记量筒上水位刻度一次，至水面下降500时为止。
8、按以上步骤在同一检测路段5个测点测定渗水系数。
取其平均值为测试结果。
沥青路面渗水系数测试方法
沥青路面渗水试验方法1．目的和适用范围本方法适用于路面渗水仪测定沥青路面的渗水系数。
2．仪具与材料本试验需要下列仪具与材料：(1)路面渗水仪：形状及尺寸上部盛水量筒由透明有机玻璃制成，容积600mL，上有刻度，在100mL及500mL处有粗标线，下方通过拳10mm的细管与底座相接，中间有一开关。
量筒通过支架联结，底座下方开口内径150mm，外径165mm，仪器附压重铁圈两个，每个质量约5kg，内径160mm。
(2)水桶及大漏斗。
(3)秒表。
(4)密封材料：玻璃腻子、油灰或橡皮泥。
(5)其他：水、红墨水、粉笔、扫帚等。
3．方法与步骤(1)准备工作1)在测试路段的行车道面上，按随机取样方法选择测试位置，每一个检测路段应测定5个测点，用扫帚清扫表面，并用粉笔划上测试标记。
2)在洁净的水桶内滴入几点红墨水，使水成淡红色。
3)装妥路面渗水仪。
(2)试验步骤1)将清扫后的路面用粉笔按测试仪器底座大小划好圆圈记号。
2)在路面上沿底座圆圈抹一薄层密封材料，边涂边用手压紧，使密封材料嵌满缝隙且牢固地粘结在路面上，密封料圈的内径与底座内径相同，约150mm，将组合好的渗水试验仪底座用力压在路面密封材料圈上，再加上压重铁圈压住仪器底座，以防止力水从底座与路面间流出。
3)关闭细管下方的开关，向仪器的上方量筒中注入淡红色的水至满，总量为600mL。
4)迅速将开关全部打开，水开始从细管下部流出，待水面下降l00mL时，立即开动秒表，每间隔60s，读记仪器管的刻度一次，至水面下降500mL时为止。
测试过程中，如水从底座与密封材料间渗出，说明底座与路面密封不好，应移至附近干燥路面处重新操作。
如水面下降速度很慢，从水面下降至l00mL 开始，测得3min的渗水量即可停止。
若试验时水面下降至一定程度后基本保持不动，说明路面基本不透水或根本不透水，则在报告中注明。
5)按以上步骤在同1个检测路段选择5个测点测定渗水系数，取其平均值，作为检测结果。
沥青路面渗水试验方法
沥青路面渗水试验方法 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】沥青路面渗水试验方法1目的和适用范围：本方法适用于路面渗水仪测定沥青路面的渗水系数。
2仪具与材料本试验需要下列仪具与材料：(1)路面渗水仪：形状及尺寸上部盛水量筒由透明有机玻璃制成，容积600mL，上有刻度，在100mL 及500mL处有粗标线，下方通过拳10mm的细管与底座相接，中间有一开关。
量筒通过支架联结，底座下方开口内径150mm，外径200mm，仪器附不锈钢圈压重两个，每个质量约5kg，内径160mm。
(2)水桶及大漏斗。
(3)秒表。
(4)密封材料：玻璃腻子、油灰或橡皮泥。
(5)其他：水、红墨水、粉笔、扫帚等。
3．方法与步骤(1)准备工作：1)在测试路段的行车道面上，按随机取样方法选择测试位置，每一个检测路段应测定5个测点，并用粉笔划上测试标记。
2）试验前，首先用扫把清扫表面，并用刷子将路面表面的杂物刷去。
杂物的存在一方面会影响水的渗入；另一方面也会影响渗水仪和路面或试件的密封效果。
(2)试验步骤：1)将塑料圈置于试件中央或路面表面的测点上，用粉笔分别沿塑料圈的内侧和外侧画上圈，在外环和内环之间的部分就是需要用密封材料进行密封的区域。
⑵用密封材料对环状密封区域进行密封处理，注意不要使密封材料进入内圈。
如果密封材料不小心进入内圈，必须用刮刀将其刮走。
然后再将搓成拇指粗细的条状密封材料摞在环状密封区域的中央，并且摞成一圈。
⑶将渗水仪放在试件或者路面表面的测点上，注意使渗水仪的中心尽量和圆环中心重合，然后略微使劲将渗水仪压在条状密封材料表面，再将配重加上，以防压力水从底座与路面间流出。
⑷将开关关闭，向量筒中注满水，然后打开开关，使量筒中的水下流排出渗水仪底部内的空气，当量筒中水面下降速度变慢时用双手轻压渗水仪使渗水仪底部的气泡全部排出。
关闭开关并再次向量筒中注满水⑸将开关打开，待水面下降至l00mL刻度时，立即开动秒表开始计时，每间隔60s，读记仪器管的刻度一次，至水面下降500mL时为止。
沥青路面渗水试验方法
沥青路面渗水试验方法1目的和适用范围：本方法适用于路面渗水仪测定沥青路面的渗水系数。
2仪具与材料本试验需要下列仪具与材料：(1)路面渗水仪：形状及尺寸上部盛水量筒由透明有机玻璃制成，容积600mL，上有刻度，在100mL 及500mL处有粗标线，下方通过拳10mm的细管与底座相接，中间有一开关。
量筒通过支架联结，底座下方开口内径150mm，外径200mm，仪器附不锈钢圈压重两个，每个质量约5kg，内径160mm。
(2)水桶及大漏斗。
(3)秒表。
(4)密封材料：玻璃腻子、油灰或橡皮泥。
(5)其他：水、红墨水、粉笔、扫帚等。
3．方法与步骤(1)准备工作：1)在测试路段的行车道面上，按随机取样方法选择测试位置，每一个检测路段应测定5个测点，并用粉笔划上测试标记。
2）试验前，首先用扫把清扫表面，并用刷子将路面表面的杂物刷去。
杂物的存在一方面会影响水的渗入；另一方面也会影响渗水仪和路面或试件的密封效果。
(2)试验步骤：1)将塑料圈置于试件中央或路面表面的测点上，用粉笔分别沿塑料圈的内侧和外侧画上圈，在外环和内环之间的部分就是需要用密封材料进行密封的区域。
⑵用密封材料对环状密封区域进行密封处理，注意不要使密封材料进入内圈。
如果密封材料不小心进入内圈，必须用刮刀将其刮走。
然后再将搓成拇指粗细的条状密封材料摞在环状密封区域的中央，并且摞成一圈。
⑶将渗水仪放在试件或者路面表面的测点上，注意使渗水仪的中心尽量和圆环中心重合，然后略微使劲将渗水仪压在条状密封材料表面，再将配重加上，以防压力水从底座与路面间流出。
⑷将开关关闭，向量筒中注满水，然后打开开关，使量筒中的水下流排出渗水仪底部内的空气，当量筒中水面下降速度变慢时用双手轻压渗水仪使渗水仪底部的气泡全部排出。
关闭开关并再次向量筒中注满水⑸将开关打开，待水面下降至l00mL刻度时，立即开动秒表开始计时，每间隔60s，读记仪器管的刻度一次，至水面下降500mL时为止。
沥青路面渗水系数测试方法
沥青路面渗水试验方法1．目的和适用范围本方法适用于路面渗水仪测定沥青路面的渗水系数。
2．仪具与材料本试验需要下列仪具与材料：（1）路面渗水仪：形状及尺寸上部盛水量筒由透明有机玻璃制成，容积600mL，上有刻度,在100mL及500mL处有粗标线，下方通过拳10mm的细管与底座相接,中间有一开关.量筒通过支架联结,底座下方开口内径150mm，外径165mm，仪器附压重铁圈两个,每个质量约5kg,内径160mm。
（2)水桶及大漏斗。
（3）秒表。
（4）密封材料：玻璃腻子、油灰或橡皮泥。
（5)其他:水、红墨水、粉笔、扫帚等。
3．方法与步骤(1）准备工作1）在测试路段的行车道面上，按随机取样方法选择测试位置，每一个检测路段应测定5个测点,用扫帚清扫表面，并用粉笔划上测试标记。
2）在洁净的水桶内滴入几点红墨水，使水成淡红色。
3)装妥路面渗水仪.（2）试验步骤1）将清扫后的路面用粉笔按测试仪器底座大小划好圆圈记号。
2）在路面上沿底座圆圈抹一薄层密封材料，边涂边用手压紧，使密封材料嵌满缝隙且牢固地粘结在路面上，密封料圈的内径与底座内径相同，约150mm，将组合好的渗水试验仪底座用力压在路面密封材料圈上，再加上压重铁圈压住仪器底座，以防止力水从底座与路面间流出。
3)关闭细管下方的开关,向仪器的上方量筒中注入淡红色的水至满，总量为600mL。
4)迅速将开关全部打开，水开始从细管下部流出,待水面下降l00mL时,立即开动秒表，每间隔60s,读记仪器管的刻度一次，至水面下降500mL时为止。
测试过程中，如水从底座与密封材料间渗出，说明底座与路面密封不好，应移至附近干燥路面处重新操作。
如水面下降速度很慢,从水面下降至l00mL开始,测得3min的渗水量即可停止.若试验时水面下降至一定程度后基本保持不动,说明路面基本不透水或根本不透水，则在报告中注明.5）按以上步骤在同1个检测路段选择5个测点测定渗水系数,取其平均值，作为检测结果。
沥青路面渗水试验步骤
沥青路面渗水试验步骤以沥青路面渗水试验步骤为标题，写一篇文章。
一、引言沥青路面的渗水性能是评价路面质量的重要指标之一。
为了确保道路的安全和可靠性，需要对沥青路面的渗水性能进行测试。
本文将介绍沥青路面渗水试验的步骤和方法。
二、试验前准备1. 确定试验地点：选择一段沥青路面的测试区域，确保路面平整、干燥，无明显损坏或水洼。
2. 准备试验设备：包括渗水试验仪、温度计、计时器、电源等。
3. 校准设备：对试验设备进行校准，确保测试结果准确可靠。
三、试验步骤1. 清洁路面：使用扫帚或高压水枪清洁试验区域，去除杂物和污垢，确保路面干净。
2. 安装渗水试验仪：将渗水试验仪按照说明书的要求安装在试验区域中央，确保密封良好。
3. 测量初始温度：使用温度计测量试验区域的初始温度，并记录下来。
4. 开始试验：打开渗水试验仪的供水开关，开始记录渗水时间。
同时使用计时器计时。
5. 观察渗水情况：观察试验区域的渗水情况，记录下渗水的位置、形状和速度等信息。
6. 记录渗水时间：当试验区域的渗水量达到一定程度时，记录下渗水时间，并停止计时。
7. 记录渗水量：使用称重器等设备测量试验区域的渗水量，并记录下来。
8. 停止试验：关闭渗水试验仪的供水开关，结束试验。
9. 清理试验区域：清理试验区域，恢复原状。
四、数据处理1. 统计渗水时间：将记录的渗水时间进行统计和分析，计算平均渗水时间。
2. 分析渗水量：根据记录的渗水量数据，进行分析，计算平均渗水量。
3. 对比试验结果：将本次试验的结果与之前的试验结果进行对比，评估沥青路面的渗水性能。
五、结论通过沥青路面渗水试验，可以评估路面的渗水性能。
根据试验结果，可以采取相应的措施来改善沥青路面的渗水性能，提高道路的安全性和可靠性。
六、注意事项1. 在进行试验前，需要确保试验设备的准确性和可靠性。
2. 在试验过程中，需要严格按照操作规程进行，确保试验结果的准确性。
3. 在试验结束后，及时清理试验区域，恢复原状，保持环境整洁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
STLS-2型沥青路面渗水试验操作规程
1、在洁净的水桶滴几滴红墨水，以便于读记数字时醒目些。
2、将测试点清扫后，用粉笔按仪器底座画圆圈并作记号。
3、在测试点按划好的圆抹一圈密封材料，然后将仪器底座放在上面
并用力压紧以免漏水。
4、关闭仪器阀门，向仪器注水，注满至上标线0的位置。
5、将开关全部拧开，等水面下降100ml时开动秒表，每间隔60s，读记仪器管的刻度一次，至水面下降500ml时为止。
测试过程中，如水从底座与密封材料间渗出，应移置干燥路面重新试验。
若实验时水面下降至一定程度后基本保持不动，说明路面不透水，则在报告中注明。
6、测试后将仪器擦洗干净，以延长使用年限。
