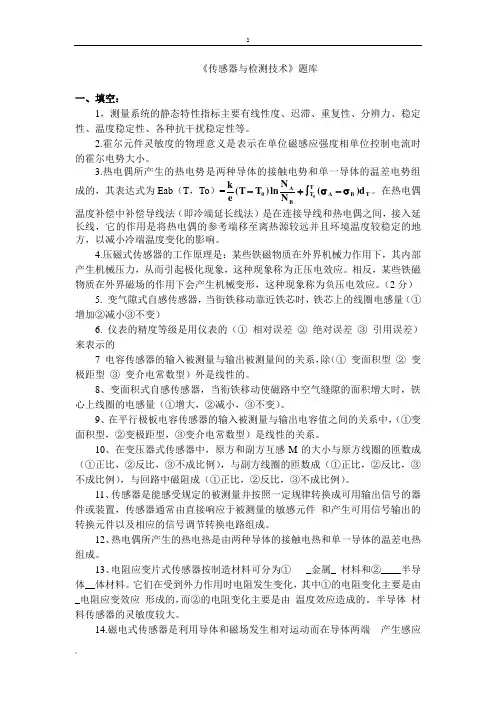

《传感器与检测技术》题库一、填空：1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。
2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。
3.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的，其表达式为Eab （T ，To ）=T B A TT BA 0d )(N N ln )T T (e k 0σ-σ⎰+-。
在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接入延长线，它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。
4.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其内部产生机械压力，从而引起极化现象，这种现象称为正压电效应。
相反，某些铁磁物质在外界磁场的作用下会产生机械变形，这种现象称为负压电效应。
（2分）5. 变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③不变）6. 仪表的精度等级是用仪表的（① 相对误差 ② 绝对误差 ③ 引用误差）来表示的7 电容传感器的输入被测量与输出被测量间的关系，除（① 变面积型 ② 变极距型 ③ 变介电常数型）外是线性的。
8、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈的电感量（①增大，②减小，③不变）。
9、在平行极板电容传感器的输入被测量与输出电容值之间的关系中，（①变面积型，②变极距型，③变介电常数型）是线性的关系。
10、在变压器式传感器中，原方和副方互感M 的大小与原方线圈的匝数成（①正比，②反比，③不成比例），与副方线圈的匝数成（①正比，②反比，③不成比例），与回路中磁阻成（①正比，②反比，③不成比例）。
11、传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，传感器通常由直接响应于被测量的敏感元件 和产生可用信号输出的转换元件以及相应的信号调节转换电路组成。
呼吸机大气压传感器工作原理
呼吸机大气压传感器工作原理呼吸机是一种用于辅助或替代人体正常呼吸的医疗设备。
它通过监测患者的呼吸状态并提供合适的气流来维持呼吸功能。
在呼吸机中，大气压传感器扮演着至关重要的角色，它能够及时准确地感知气体压力的变化，从而协助呼吸机对患者进行有效的通气。
本文将深入探讨呼吸机大气压传感器的工作原理。
呼吸机大气压传感器是一种能够感知大气压力变化的传感器，它通常由感应元件、信号处理电路和输出电路组成。
当患者进行呼吸时，肺部的扩张和收缩会导致胸腔内的气压发生变化，呼吸机大气压传感器就是利用这一原理来监测和识别这种压力变化的。
传感器的感应元件是整个传感器的核心部分，它能够将外部气压的变化转化为与之对应的电信号。
常见的感应元件有压阻式、电容式和压电式传感器，它们的工作原理各有不同。
以压阻式传感器为例，当外部气压增大时，传感器内的导电物质阻值减小，反之则增大，从而通过信号处理电路转化为电压信号输出。
这样一来，呼吸机就能够获得患者呼吸引起的气压变化信息。
为了得到准确可靠的气压信息，大气压传感器通常会配备精密的信号处理电路。
这些电路能够对传感器输出的信号进行放大、滤波和线性化处理，以提高信噪比、减小干扰，并将处理后的信号送入呼吸机的控制系统中。
除了信号处理电路外，大气压传感器还需要配备输出电路以实时向呼吸机传递气压信息。
这些输出电路一般会将处理后的模拟信号转变为数字信号，并根据呼吸机控制系统的通信协议进行数据传输。
通过这些输出电路，呼吸机能够及时准确地获取到患者的呼吸状态，并对通气参数进行调整。
呼吸机大气压传感器的工作原理是基于感应元件对外部气压变化的感知，信号处理电路对传感器输出信号的处理以及输出电路将处理后的信号传输给呼吸机控制系统的过程。
它在呼吸机中承担着关键的作用，为呼吸机提供了准确的气压信息，从而保证了患者在呼吸机辅助下得到有效的通气支持。
希望通过本文的介绍，能够更加深入地了解呼吸机大气压传感器的工作原理。
测量大气压的几种方法
测量大气压的几种方法
1.水银柱气压计：这是最传统和常见的测量大气压的方法。
它使用一根被封闭的玻璃管，其中填充有水银。
当将管的一端浸入水银中并封闭管口后，大气压会通过管口的泄漏来平衡水银柱的高度。
通过读取水银柱的高度，可以得到大气压的数值。
2.气压计：这是一种电子设备，利用电子元件上的压力传感器来测量大气压。
电子元件会受到大气压的作用而产生微小的形变，从而产生电信号。
这个信号可以被放大并转化成气压的数值。
3.高度计法：这是一种间接测量大气压的方法。
根据大气压随着高度的变化而变化的原理，可以通过测量其中一地点的海拔高度来推测该地点的大气压。
通常使用的仪器是气压高度计，通过测量大气压的高度变化来计算海拔高度。
4.沙漏定理：这是根据流体静力学原理推导出的一种间接测量大气压的方法。
该方法利用一个玻璃容器，其中充满了水，并与一个用特定孔径连接的沙漏相连。
当打开沙漏，水开始流动，水位会随着大气压的变化而变化。
通过观察水位的变化可以推测大气压的变化。
5.摄氏度梯度法：这是一种间接测量大气压的方法，它基于摄氏度和大气压之间的关系。
该方法通过测量水银柱的高度变化和温度的变化来计算大气压的变化。
通过观察水银柱的温度和高度的变化，可以推测大气压的变化。
综上所述，测量大气压的方法有水银柱气压计、气压计、高度计法、沙漏定理和摄氏度梯度法。
不同的方法适用于不同的情况和场景，选择适当的测量方法可以帮助我们准确地了解大气压的变化。

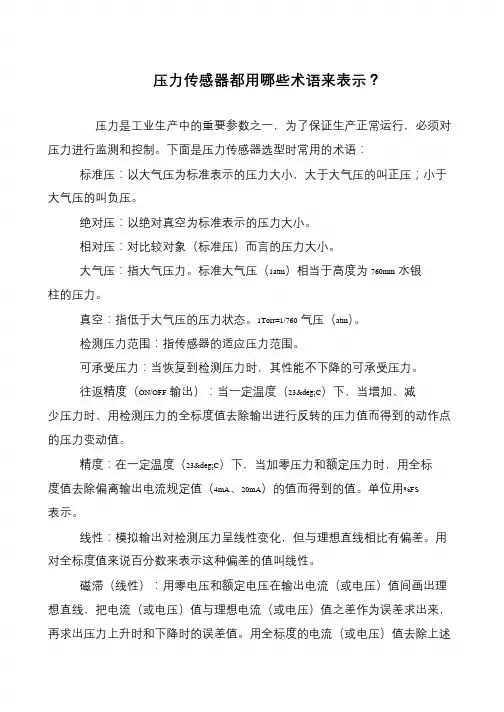

压力传感器都用哪些术语来表示？
压力传感器都用哪些术语来表示？
压力是工业生产中的重要参数之一，为了保证生产正常运行，必须对压力进行监测和控制。
下面是压力传感器选型时常用的术语：
标准压：以大气压为标准表示的压力大小，大于大气压的叫正压；小于大气压的叫负压。
绝对压：以绝对真空为标准表示的压力大小。
相对压：对比较对象（标准压）而言的压力大小。
大气压：指大气压力。
标准大气压（1atm）相当于高度为760mm水银柱的压力。
真空：指低于大气压的压力状态。
1Torr=1/760气压（atm）。
检测压力范围：指传感器的适应压力范围。
可承受压力：当恢复到检测压力时，其性能不下降的可承受压力。
往返精度（ON/OFF输出）：当一定温度（23°C）下，当增加、减少压力时、用检测压力的全标度值去除输出进行反转的压力值而得到的动作点的压力变动值。
精度：在一定温度（23°C）下，当加零压力和额定压力时，用全标度值去除偏离输出电流规定值（4mA、20mA）的值而得到的值。
单位用%FS 表示。
线性：模拟输出对检测压力呈线性变化，但与理想直线相比有偏差。
用对全标度值来说百分数来表示这种偏差的值叫线性。
磁滞（线性）：用零电压和额定电压在输出电流（或电压）值间画出理想直线，把电流（或电压）值与理想电流（或电压）值之差作为误差求出来，再求出压力上升时和下降时的误差值。
用全标度的电流（或电压）值去除上述。
《传感器与检测技术》-题库分析
《传感器与检测技术》题库一、填空：1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。
2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。
3.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的，其表达式为Eab （T ，To ）=T B A TT BA 0d )(N N ln )T T (e k 0σ-σ⎰+-。
在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接入延长线，它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。
4.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其内部产生机械压力，从而引起极化现象，这种现象称为正压电效应。
相反，某些铁磁物质在外界磁场的作用下会产生机械变形，这种现象称为负压电效应。
（2分）5. 变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③不变）6. 仪表的精度等级是用仪表的（① 相对误差 ② 绝对误差 ③ 引用误差）来表示的7 电容传感器的输入被测量与输出被测量间的关系，除（① 变面积型 ② 变极距型 ③ 变介电常数型）外是线性的。
8、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈的电感量（①增大，②减小，③不变）。
9、在平行极板电容传感器的输入被测量与输出电容值之间的关系中，（①变面积型，②变极距型，③变介电常数型）是线性的关系。
10、在变压器式传感器中，原方和副方互感M 的大小与原方线圈的匝数成（①正比，②反比，③不成比例），与副方线圈的匝数成（①正比，②反比，③不成比例），与回路中磁阻成（①正比，②反比，③不成比例）。
11、传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，传感器通常由直接响应于被测量的敏感元件 和产生可用信号输出的转换元件以及相应的信号调节转换电路组成。
如何选择正确的气压传感器
气压传感器按测量原理可分为液柱式、弹性式、电阻式压力传感器、电容式压力传感器、电感式和振频式等等。
其测量压力范围宽广可以从超真空如133×10-13Pa直到超高压280MPa。
从结构上可分为实验室型和工业应用型，因此根据被测压力对象很好地选用该产品就显得比较重要了。
这些就是具体的选择方法，大家可以参考：一、就地压力指示当压力在2.6Kpa时,可采用膜片式压力传感器、波纹管压力传感器和波登管压力传感器。
如接近大气压的低压检测时，可用膜片式压力传感器或波纹管式压力传感器。
二、远距离压力显示若需要进行远距离压力显示时，一般用气动或电动压力变压器，也可用电气压力传感器。
当压力范围为140~280MPa时，则应采用高压压力传感器。
当高真空测量时可采用热电真空计。
三、多点压力测量进行多点压力测量时，可采用巡回压力检测仪。
若被测压力达到极限值需报警的，则应选用带报警装置的各类压力开关。
同时还需注意这些问题：1、量程的选择：根据被测压力的大小确定仪表量程。
对于弹性式压力表，在测稳定压力时，最大压力值应不超过满量程的3/4；测波动压力时，最大压力值应不超过满量程的2/3。
最低测量压力值应不低于全量程的1/3。
2、精度选择：根据生产允许的最大测量误差，以经济、实惠的原则确定仪表的精度级。
一般工业用压力表1.5级或2.5级已足够,科研或精密测量用0.5级或0.35级的精密压力表或标准压力表。
3、使用环境及介质性能的考虑：环境条件恶劣，，如高温、腐蚀、潮湿、振动等，被测介质的性能，如温度的高低、腐蚀性、易结晶、易燃、易爆等等，以此来确定压力表的种类和型号。
4、螺纹接口的选择：螺纹接口一般根据现场使用要求订制，订货时需跟厂家说明接口螺纹大小。
如果还有不清楚的或者是需要咨询的，可致电联系郑州沐宸自动化科技有限公司。
测量大气压的方法原理
测量大气压的方法原理
测量大气压的方法主要有以下几种原理：
1. 水银柱压力计：根据水银在管道中所受压力的力平衡来测量大气压。
管道的一端开放到大气中，另一端则与一柱状的水银柱相连。
大气压力使得水银柱上升，高度直接反映了大气压力的大小。
2. 气压传感器：利用压阻效应或压电效应来测量大气压。
当大气压变化时，会导致传感器产生电阻或电压的变化，从而测得大气压力。
3. 空气压力计：根据空气压力对浮力的影响来测量大气压。
测量装置通常包括一个浸入液体中的空气泡，在液体中浮动。
当大气压力增加时，液体中的浮力也增加，使得气泡上升，通过对气泡上升高度的测量可以确定大气压力的大小。
4. 阿纽斯巴罗姆（Anemobarometer）：通过测量气压对风速产生的影响来测量大气压。
该方法基于阿迪巴蒙德尺度（adiabatic scale）原理，即当风速发生改变时，比例气压也会发生相应的改变，通过对气压和风速的测量求解可以得到大气压力。
需要注意的是，在实际测量中可能还会使用其他辅助手段来校正测量结果，以确保测量的准确性。
无人机传感器技术 2.4.1 高度与大气压的关系
2.4气压高度传感器无人机上的气压高度传感器是利用大气压强与海拔高度的关系来测量飞行高度的。
在地球表面，随着高度的上升，大气密度下降，空气变得稀薄，大气压降低。
在3000m范围内，每升高12m，大气压减小1mmHg柱（约133Pa），因此，通过气压传感器就能够间接获取无人机的飞行海拔高度。
气压高度传感器在检测过程中不受障碍物的影响，测量高度范围广，方便移动，可进行绝对海拔高度测量和相对高度测量。
需要注意的是，用气压高度传感器检测无人机高度的误差相对较大，特别是在近地面，每天的气压变化和温度变化都较大，通过气压和温度计算的海拔高度存在着较大误差，即使将气压高度传感器放在同一个水平高度，早晚不同时间段测量的绝对海拔高度也会出现较大的误差。
因此气压高度传感器不能精确检测无人机的高度。
为了弥补上述缺点，无人机在高空的高度检测一般联合GPS进行检测，在近地面的高度检测常用超声波传感器来完成。
2.4.1 高度与大气压的关系地球周围大气对物体产生的压力称为大气压力。
大气压力，从宏观上讲是大气的重量作用于物体的表面；从微观上讲是气体分子布朗运动所产生的撞击力。
在对流层和平流层(飞机通常在这两层飞行)，随着高度增加，大气密度逐渐减小，气温逐渐降低(平流层不变)。
因此，大气压力随着高度的升高而逐渐减小，如图2-25所示。
图2-25 大气的温度、密度、压力与高度的关系国际标准化组织规定“国际标准大气”主要条件为:以海平面为零高度：标准海平面气压P 0为760 mmHg(或1013.2 hPa 或29.92 inHg)，气温T 0为15℃(或288K)，空气密度ρ0为0.125 kg ·s 2/m 4。
对流层的顶界为11km ；在对流层内，气温垂直递减率τ为-0.0065℃/m ；在平流层内，高度低于25km 时，气温不随高度变化，等于-56.5℃(或216.5 K)；高度高于25km 时，气温略有升高；空气的气体常数R 为29.27 m/℃。
