10kV小电阻接地系统运行方式分析与探讨

合集下载

电力系统10kV配电网接地方式探讨

电力系统10kV配电网接地方式探讨

电力系统10kV配电网接地方式探讨摘要:在电力系统中,10kV配电网中性点接地是一个综合性的问题,它涉及到的范围非常之广,而且在电力系统的设计与运行中,扮演着非常重要的角色。

目前,我国主要采用三种中性点接地方式:中性点不接地、经消弧线圈接地、经小电阻接地。

关键词:电力系统;10kV;配电网;接地方式引言中性点不接地方式的主要特点是结构简单、投资较少。

发生单相接地故障时,故障相电压降为零,非故障相电压升高1.732倍,流经故障点的电流是全系统对地电容电流。

系统对地电容较小时,故障电流较小,系统可继续运行1~2h。

中性点不接地系统的根本弱点在于中性点绝缘,电网对地电容储存的能量没有释放通道,弧光接地时易产生间歇性电弧过电压,对绝缘危害很大,同时容易引发铁磁谐振。

因此该方式不能适应配电网发展,已逐渐被经消弧线圈接地和经小电阻接地方式取代。

经消弧线圈接地方式需要通过接地变压器提供中性点。

为避免出现谐振过电压,消弧线圈一般运行在过补偿状态。

发生单相接地故障时,故障电流仅为补偿后的残余电流,可抑制电弧重燃,减少间歇性电弧过电压出现概率。

故障后可持续运行一段时间,但在接地期间绝缘薄弱环节可能被击穿。

目前,我国大部分地区10kV配电网均采用经消弧线圈接地方式。

1经消弧线圈接地系统中的主要问题在市区供电公司10kV配电网中,约有80%为中性点经消弧线圈接地系统,20%为中性点不接地系统,未来将全部改造为中性点经消弧线圈接地系统。

在经消弧线圈接地系统的运行维护中,主要面临以下几方面的问题:第一,少数变电站10kV母线电容电流过大,超过100A,消弧线圈长期欠补偿运行,发生线路单相接地后消弧线圈容量无法完全补偿电容电流;第二,部分10kV母线全部为电缆出线或以电缆出线为主,且电缆沟运行环境普遍恶劣,电缆绝缘水平降低。

线路单相接地后系统中性点电压升高,容易引起电缆沟内电缆绝缘击穿,甚至演变成同沟多起电缆事故,扩大事故范围;第三,部分变电站接地选线装置应用效果不理想,仍然要依靠线路轮切查找接地线路。

10kV配电系统接地方式浅析

10kV配电系统接地方式浅析

10kV配电系统接地方式浅析摘要:10kV配电系统接地方式对配电系统的可靠运行有着重要的意义,是配电系统发展过程中不可避免的问题。

当前,对配电系统接地方式有着不同的看法,本文针对不同接地方式对配电系统的影响的阐述,根据不同接地方式的特点,结合10kV配电系统的线路的不同组织方式,探讨不同10kV系统接地方式。

关键词:接地方式;中性点不接地系统;消弧线圈接地;小电阻接地一、引言配电系统在电力系统中占据着重要的地位,过去,由于配电网比较小,电容电流不大,配电网采用中性电绝缘系统是比较合适的。

近几年,城市配电系统网络的不断发展和壮大,配电系统中大量采用电缆化、绝缘线和中压环网设备,中压网络用户迅速增加,配电网络的密度快速提高,导致了配电系统的电容电流急剧增加,再采用中性点不接地方式的接地模式已经不能满足当前需要,逐步向采用消弧线圈补偿接地和小电阻接地方式过渡,但是,不同的地区,不同的网络对接地方时的要求也不尽相同,本文根据不同配电系统情况提出不同的接地方式,以达到最优化的目的。

二、10kV配电系统接地方式1、中性点不接地系统中性点不接地的配电网如果三相电源电压是对称的,则电源中性点的电位为零,但是由于架空线排列不对称等原因,使各相对地导纳不相等,则中性点将会产生位移电压。

一般情况位移电压是比较低的,对运行的影响不大。

当中性点不接地的配电网发生单相接地故障时,非故障的二相对地电压将升高,由于线电压仍保持不变,故对用户供电影响不大。

实践表明,单相接地时,当接地电流大于10A时,有可能产生不稳定的间歇性电弧,随着间歇性电弧的产生将引起幅值较高的弧光接地过电压,对设备有较大威胁,同时当接地电流较大时,接地点电弧不易熄灭,对故障的消除不利。

由于中性点不接地配电网的单相接地是可以继续向用户供电,对用户的影响小,同时接地电流很小,对邻近通信线路、信号系统的干扰小,这是这种接地方式的一个优点。

2、中性点经消弧线圈接地方式中性点接有消弧线圈的配电网络,当发生单相接地时,可形成与接地电流大小接近但方向相反的感性电流以补偿容性电流,从而使接地电流变得很小,同时可以减小故障相电压的恢复速度从而减小电弧重燃的可能性。

10kV小电阻接地系统运行方式分析与探讨

10kV小电阻接地系统运行方式分析与探讨

2 )电缆 架空混 合线 路共发 生故 障 4次 , 论何 无 种 故障 ,重合 闸均动作 ,如重合 于永 久故 障 ,保 护
再 动作 于跳 闸。
2 小 电阻接 地 系统 实 际运行情 况分析
】O V 富 豪站 、莲塘站 丁 2 0 1k 0 9年 1 月进 行 了 1 lk 小 电阻接地 系统 改造 ,改造后 的一年 半时 间 , OV
可以消 除系统 的各种 谐振过 电压 。 3 )降低 操作 过 电压 ,中性 点经 小电阻接地 的配
网发 生单相 接地 故障 时,零 序保 护动作 , 准确 判断 可 并快速 切 除故 障线 路 ,如 果 故障线 路魁 电缆线 路 ,
l 接地 方 式的分析
11 消弧 线 圈接 地方 式 .
中性 点经消 弧线 圈接 地运行 方 式是利 用 消弧线 的感 性 电流对 电网的对 地 电容 电流进 行补偿 ,使 单 相接 地故 障 电流小于 1 A,从而 使故 障点 电弧 呵 0 以 自熄 ,故障 点绝缘 可 以 自行 恢复 。单相 接地 时 不 破坏系 统对称 性 ,可 以带故 障运 行一段 时 问。 对 以电缆线 路为主 的城 市配 网 , 电容 电流很大 , 很难保 证 既使残 余接地 电流 小于 1 A,又保 证 中性 0 点位 移 电压不超 过 规程 允许值 这两 个相 互制 约 的条
近年 来 ,随着 城市 经济 的迅速 发展 ,一些大 城
市新 发展 的 1 V配 电网主要采 用地 下电缆 ,使 对 0k 地 电容 电流大 大增 加 ,如 果采用 消弧 线 接地 ,则 需要 较大 的补 偿容量 。 中山供 电局在 2 0 0 9年 的技 改 项 目中 ,对 5座城 区变 电站进 行 了 1k 小 电阻接 0V 地 系统 改造 ,本 文将对 其 中两座 变 电站在 一年 半 内 的实际运 行情 况 进行 分析 ;并 从运行 人 员的 角度 , 深 入探 讨 1 k 0 V小 电 阻接 地 系统 的运 行注 意事 项 。

10kV配网小电阻接地系统运行方式分析

10kV配网小电阻接地系统运行方式分析

10kV配网小电阻接地系统运行方式分析蒋彦君 毛 源 林 柏 陈星余(广西电网有限责任公司防城港供电局)摘 要:随着现代社会的持续发展,对电力的要求也变得越来越高,在人们的生产和生活中,电力已经占有了一个不可撼动的地位,电力系统的稳定运行在整个经济的运行中更是具有无可取代的重要意义。

所以,电力系统必须要与我国经济的发展速度相匹配,才能保证我国经济的高速发展。

10kV配电网络在我国配电网络中占有很大比重,在10kV配电网络中,小电阻接地系统是最重要的一种结构形式,因而本文对10kV配电网络中的小电阻接地系统作了简单的研究。

关键词:10kV配网;小电阻;接地系统0 引言当前,随着我国各大城镇的快速发展,对用电的要求也在不断提高,导致了电网的超负荷运行。

10kV配网是我国目前最重要的电力系统之一,在我国的电力系统中占有重要地位。

随着对电能的需求量越来越大,配网中的电流也越来越大,常规的接地方式已不能适应配网的需要,许多供电公司都在对10kV配网进行改进,以确保10kV配网的安全性和稳定性[1]。

常规的消弧线圈接地方式存在着工作过程繁琐、对绝缘性能要求高、易产生过压等问题,给配电网的安全稳定带来了很大的威胁。

采用小电阻接地方式可以较好地解决上述问题,从而保证配电网的安全稳定。

1 消弧线圈接地的缺点在使用消弧线圈接地的时候,各接头的标准电流与系统实际的补偿电流之间存在着一定的偏差,如果这个偏差过大,就会造成系统出现谐振的问题。

在真实的配电网中,由于真实的电容电流与理论的电容电流之间存在很大的差异,使得对消弧线圈的补偿无法达到很高的精度[2]。

在中性点,采用消弧线圈虽然可以有效地减少过电压,但仍无法有效地抑制过电压,对配网系统的绝缘性能提出了更高的要求。

当配电网络发生单相接地时,对其在人群稠密区域内的测距将产生很大的困难。

2 分析接地方式优缺点2 1 消弧线圈接地方式消弧线圈的真实补偿电流与其各个分支的额定电流相差很大,在工作过程中会出现并联共振,有的情况下可达15%。

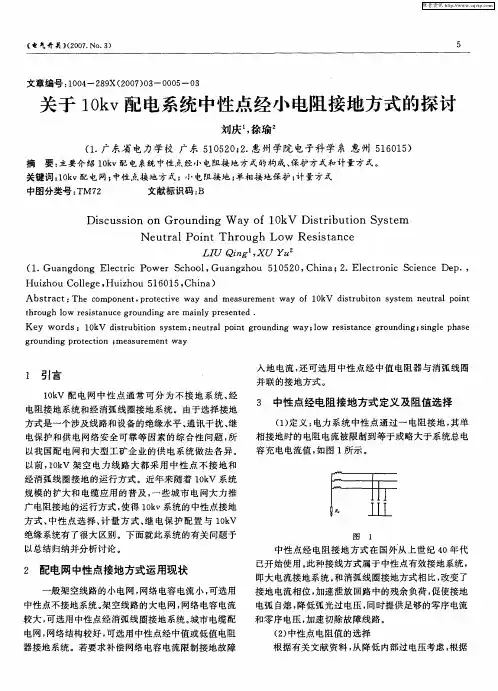

关于10kv配电系统中性点经小电阻接地方式的探讨

关于10kv配电系统中性点经小电阻接地方式的探讨

入 地 电流 , 可选 用 中性 点 经 中值 电阻器 与 消弧 线 圈 还
并联 的接 地方 式 。
3 中性点经电阻接地方式定义及阻值选择
() 义: 1定 电力 系统 中性 点通 过 一 电阻 接 地 , 单 其
电保护 和供 电网络 安全 可 靠等 因素 的综 合性 问题 , 所 以我 国配 电 网和 大 型工 矿 企业 的供 电系 统 做法 各 异 。
以前 , 0 V 架 空 电力 线路 大 都 采 用 中性 点 不 接 地 和 1k
相 接地 时 的 电阻 电流 被限 制到 等于或 略大 于系统 总 电
容 充 电 电流值 , 图 1所示 。 如
经消 弧线 圈接 地 的运行 方 式 。近年 来 随着 1k 系 统 0V 规模 的 扩大和 电缆 应用 的普 及 , 些城 市 电 网大 力 推 一
般架 空线 路 的小 电网 , 网络 电容 电流 小 , 选用 可
中性 点不接 地系统 。 空线路 的大 电网 , 架 网络 电容 电流
电弧 自熄 , 降低弧 光过 电压 , 同时提供 足够 的零序 电流 和零 序 电压 , 加速 切除 故障 线路 。
() 2 中性 点 电阻值 的选 择 根据 有关 文献 资料 , 降低 内部过 电压考 虑 , 从 根据
广 电阻接 地 的运行 方式 , 使得 1 , O 、系统 的 中性 点接 地 k 方式 、 中性 点 选 择 、 量 方 式 、 电保 护 配 置 与 1 k 计 继 O V 绝 缘系统 有 了很大 区别 。下面就 此 系统 的有关 问题 予 以总结 归纳并 分析讨 论 。
图 1
维普资讯
《 气开 关  ̄ 2 0 . . ) 电 ( 0 7 No 3

小电流及小电阻接地方式问题分析

小电流及小电阻接地方式问题分析

小电流及小电阻接地方式问题分析摘要:通过阐述10kV系统小电流接地及小电阻接地方式的特点,针对生产运行中出现的问题进行分析,提出解决方案。

关键词:中性点;小电流;小电阻;接地在电力系统的安全问题上,必须避免的灾害性事故是重大设备损坏,因补偿不足产生谐振过电压,造成设备损坏现象时有发生。

电力中性点的运行方式对电网经济性、安全可靠性影响重大1中性点的运行方式中性点的运行方式主要分两类:直接接地和不接地。

1.1 直接接地变压器中性点直接接地,地网接地电阻小于0.5欧姆或更小。

其特点是供电可靠性低,因系统中某相接地时,出现了除中性点外的另一个接地点,构成了一个短路回路,其它两相对地电压基本不变,接地点的电流很大,甚至会超过三相短路电流,因此又称大电流接地系统。

为了防止损坏设备,必须迅速切除接地相甚至三相。

1.2 不接地系统不接地系统包括中性点不接地和中性点经消弧线圈接两种方式,地网接地电阻小于10欧姆。

其特点是供电可靠性高,因这种系统中某相接地时,不构成短路回路,接地相电流也不大,因此又称小电流接地系统,不必迅速切除接地相,但这时接地相对地电压降低,金属性接地时对地电压降至零,非接地相的对地电压升高,最高达到线相电压,对绝缘水平要求高。

在电压等级较高的系统中,绝缘费用在设备总价格中占很大比例,降低绝缘水平带来的经济效益很显著,一般采用中性点直接接地方式,因此在我国110kV及以上系统,中性点采用直接接地,60kV及以下系统采用中性点不接地。

2 中性点经消弧线圈接地根据《电力部部颁规程交流绝缘DL-T620-1997》在3~60KV网络,容性电流超过下列数值时,中性点应装设消弧线圈:3~10KV网络10A;35~60KV 网络10A;单相接地残流不大于10A。

由于导线对地有电容,中性点不接地系统中某相接地时,接地点接地相电流属容性电流,而且随网络延伸,电流也越大以至完全有可能使接地点电弧不能熄灭并引起弧光接地过电压,甚至发展成严重系统事故,由于装了消弧线圈,构成了另一个回路,接地点接地相电流中增加了一个感性电流分量和装消弧线圈前的容性电流分量相抵消,减小了接地点电流,使电弧易于自行熄灭,提高了供电可靠性。

浅谈10kV配网中性点小电阻接地技术与应用

浅谈10kV配网中性点小电阻接地技术与应用

浅谈10kV配网中性点小电阻接地技术与应用摘要:基于城区10kV配网中电缆线路的增加,导致电容电流增大,补偿困难,尤其是接地电流的有功分量扩大,导致消弧线圈难以使接地点电流小到可以自动熄弧,此时,相比中性点不接地或经消弧线圈接地方式,中性点经小电阻接地方式有更大的优越性。

本文主要对10kv配电网中性点经小电阻接地原理进行了分析,对它的优点和存在的不足进行探讨,以便更好地推广10KV配网中性点小电阻接地技术应用。

关键词:配网;小电阻;技术;应用一、10KV中性点小电阻的优势配电网中性点小电阻接地方式由接地变、小电阻构成。

因主变10kV 侧为三角接线,需通过接地变提供系统中性点。

接地变压器容量的选择应与中性点电阻的选择相配套,中性点接地电阻接入接地变压器中性点。

接地变一般采用Z 型接地变,即将三相铁心每个芯柱上的绕组平均分为两段,两段绕组极性相反,三相绕组按Z形连接法接成星型接线。

其最大的特点在于,变电站中性点接地电阻系统由接地变、接地电阻、零序互感器(有的配有中性点接地电阻器监测装置)等组成。

1、10KV中性点小电阻系统可及时调节电压。

在配电网的整个接地电容电流中,含有5次谐波电流,所占比例高达5%~15%,消弧线圈在电网50Hz的工作环境下,对于5%~15%的接地点的谐波电流值受到影响,低于这个数值,不能正常运行。

而通过小电阻的接地方式却能保持谐波电流值数值不变,保障电力系统输出的设备有效运转。

2、及时消除安全隐患。

在配电网中,当接地电流量增加的时候电压不稳,或者发生短路等线路故障以后,小电阻系统会自动启动保护程序,立即切断故障线路,消除由于单相接地可能造成的人身安全隐患,同时也能够让电力工作人员快速排查线路故障问题,及时恢复供电。

3、增加供电的可靠性。

目前,我们国家的电缆材质主要由铜芯,铝芯,当电缆线路接地时,接地残流大,电弧不容易自行熄灭,所以电缆配电网的单相接受地故障难以消除的。

中性点经消弧线圈接地的系统为小电流接地系统,当发生单相接地永久性故障后,接地故障点的查找困难,单相接地故障点所在线路的检出,一般采用试拉接地手段。

10kV配电网小电阻接地系统运行方式探讨

10kV配电网小电阻接地系统运行方式探讨

10kV配电网小电阻接地系统运行方式探讨摘要:目前,在10 kV配电系统中,电缆线所占比例很高,而城市中的架空线又存在着很大的容量和容量问题。

10 kV配电网的小阻抗接地体系更适用于城市10 kV配电网,与以往采用的中性点经消弧线圈接地、中性点绝缘接地等方法相比,该体系可以有效地改善系统的稳定性、安全性,为人民群众提供一个安全可靠的用电环境。

关键词:10kV配电网;小电阻接地;系统运行1.110kV配电网小电阻接地系统概述在城市供电系统中,110(35)kV变电站的主变二次侧10kV绕组通常为三角形联结结构,没有中心点,为实现接地需在主变二次侧安装一个Z型接地变压器引出中性点。

10kV配电网小电阻接地系统通常由接地变和小电阻两部分组成,通过接地变为主变10kV接线提供系统中性点,接地变压器容量要和系统中性点电阻相匹配。

接地变广泛采用Z型接法,即把三相铁芯各个芯柱上的绕组划分成长度基本相同、极性不同的两段,使三相绕组通过Z型接法形成星形接线。

小电阻接地系统对正、负序电流展现出高阻抗,在绕组中流过的激磁电流较小;小电阻接地系统对零序电流展现出低阻抗,绕组中的电压比较小。

2.10kV配电网小电阻接地系统的优势2.1.降低过电压电阻既是耗能元件,又是阻尼元件,可以对谐振过电压、间歇性电弧过电压产生一定影响。

应用小电阻接地系统,使中性点和线路形成回路,可以更好地释放电容电荷。

在线路单相接地故障中,中性点经过小电阻接地,中性点电位小于相电压,可以抑制非故障部分的工频电压升高。

在接地电弧熄弧后,经过中性点电阻通路,零序残荷能够及时释放,在下一次燃弧过程中,过电压赋值和日常单相接地电压相同,不会发生中性点不接地的状况,过电压幅值能够得到有效控制。

2.2.快速切除故障在系统单相接地后,接地点和曲折变中性点会产生电流通路,继电保护装置会根据零序电流精准判断和及时处理故障问题,单相故障发生概率比较小,能够减少拉路查找中由于操作不规范而造成的过电压问题。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

分析该对比情况,得出如下结果: 1)无论何种线路,发生相间故障时,经小电 阻接地与经消弧线圈接地方式下的保护动作结果 一样。 2)发生单相、瞬间故障时,小电阻接地系统方 式下的保护动作于跳闸,然后重合成功;而消弧线
圈接地方式下的保护不会动作于跳闸。两种方式均 不会造成停电,而且对于以电缆为主的电网,发生 单相、瞬间故障的机会比较小。
产品与解决方案
10kV 小电阻接地系统运行方式分析与探讨
张新明
(广东电网公司中山供电局,广东 中山 528400)
摘要 在对变电站 10kV 系统中性点接地方式分析的基础上,对 10kV 小电阻接地系统的相关 问题进行了研究和探讨,阐述了小电阻接地方式的优点及合理性;以两座经过 10kV 小电阻接地系 统改造的变电站为例,汇总了其一年半内的 10kV 线路故障情况,通过对故障时保护动作情况的分 析,并将保护动作情况与经消弧线圈接地方式进行对比,对小电阻接地系统运行方式的优点进行 了实践论证;结合 10kV 小电阻接地系统在中山供电局的实际运行情况,从设备倒闸操作、事故处 理等方面,对 10kV 小电阻接地系统的运行注意事项进行了深入地探讨。
关键词:小电阻;接地系统;线路;故障
近年来,随着城市经济的迅速发展,一些大城 市新发展的 10 kV 配电网主要采用地下电缆,使对 地电容电流大大增加,如果采用消弧线圈接地,则 需要较大的补偿容量。中山供电局在 2009 年的技改 项目中,对 5 座城区变电站进行了 10kV 小电阻接 地系统改造,本文将对其中两座变电站在一年半内 的实际运行情况进行分析;并从运行人员的角度, 深入探讨 10kV 小电阻接地系统的运行注意事项。
1)单相接地发生后,运行人员或集控人员必须 及时判断接地故障是否消除。运行人员到站后,应 详细检查、记录保护动作情况,并判断保护是否正 确动作。
2)在小电阻接地方式下,运行中变低开关因中 性点零序保护动作跳闸,所有出线开关无跳闸,应 检查母线所有出线零序保护动作情况。
(1)如故障出线的零序保护动作,应立即切断 故障出线开关及拉开其两侧刀闸,迅速对母线及其 他出线恢复供电,并立即将该段母线的接地装置退 出运行,及时上报处理。
4)对于以电缆为主的电网,中性点经小电阻接 地系统运行方式更为合理。
3 小电阻接地系统的运行注意事项
对于中性点经小电阻接地的系统,以接地变压 器经开关连接在母线上的接线方式诸多。其接地变 的停送电操作方式、10kV 系统发生单相接地故障时 的处理方法均与中性点经消弧线圈接地方式不同。 3.1 小地阻接地系统的运行操作要求
3)发生单相、永久故障时,小电阻接地系统方 式下的保护动作于跳闸,然后重合不成功;而消弧 线圈接地方式下的保护不会动作于跳闸。对于以电
2011 年第 7 期
83
产品与解决方案
缆为主的电网,发生接地故障时,若长时间带故障 运行,可能造成电缆着火;从实际运行情况看,单 相接地故障引发的相间短路故障较多。
(3)经以上检查均无发现异常时,可合上变低 开关,对出线逐条进行试送。
3)接地变压器经开关连接在母线上,运行中接 地变压器发生故障时,接地变压器故障其开关自动 跳闸后,应合上 10kV 母联开关,切断故障段变低 开关,将两段母线共用一套接地装置运行,恢复该 段中性点经小电阻接地运行。一台主变供两段母线 运行期间,应注意主变是否过负荷。
1)中性点经小电阻接地装置正式投入运行后, 若要改为中性点不接地方式运行,须经局总工程师 批准。
2)小电阻接地方式下的不同母线接地系统并 列。
(1)为限制单相接地电流,原则上不允许两台 及以上的接地装置并列运行,但是在倒闸操作过程 中或事故异常运行方式下(包括备自投自动并列), 允许两台及以上的接地装置短时并列运行。
8
莲塘站
线(7)
电缆架空 混合线路
相间、永久故障 1)过流 1 段动作;2)重合闸动作;3)过流 1 段 动作
9
线(7)
全线电缆
单相、永久故障 1)零序 1 段动作;2)重合闸动作;3)零序 1 段 动作
10
线(7)
全线电缆
相间故障
1)过流 1 段动作
说明:所有线路“重合闸功能”均投入,全线电缆投入“相间故障闭锁重合闸功能”,架空线路或电缆架空混合线路不投
(2)如只有中性点零序保护动作,所有出线零 序保护均无动作信号,应对连接在该母线上的所有 一次设备、中性点零序保护及其动作计数器进行检 查。如无异常,则退出该段母线所有出线的重合闸, 用短接零序保护的办法,逐条跳开出线开关(含电 容器开关);如发现异常,应切开该出线开关及两侧 刀闸,对母线及其他出线恢复供电。
4)提高系统安全水平、降低人身伤亡事故,在 小电阻接地系统发生接地故障时,零序保护可以在 0.2 ~2.0s 内动作,将电源切除,这就大大降低了接触 故障部位的机会,从而减少了人身触电伤亡的机会。
5)有利于降低系统设备绝缘水平和提高系统安 全可靠运行水平,由于系统的工频电压升高和暂态 过电压倍数较低,加之无间隙金属氧化物避雷器保 护性能优越,可以将雷电过电压和操作过电压限制 到较低水平,所以,中性点经小电阻接地系统的电 气设备承受的过电压数值低、时间短,可以适当降 低设备的绝缘水平,节约设备投资,对采用原标准 的设备则安全可靠性和设备使用寿命大大增长,同 时也大大提高整个系统的运行可靠水平。
1 接地方式的分析
1.1 消弧线圈接地方式 中性点经消弧线圈接地运行方式是利用消弧线
圈的感性电流对电网的对地电容电流进行补偿,使 单相接地故障电流小于 10A,从而使故障点电弧可 以自熄,故障点绝缘可以自行恢复。单相接地时不 破坏系统对称性,可以带故障运行一段时间。
对以电缆线路为主的城市配网,电容电流很大, 很难保证既使残余接地电流小于 10A,又保证中性 点位移电压不超过规程允许值这两个相互制约的条 件。另外,消弧线圈不能补偿谐波电流,有些城市 电网谐波电流占的比例达 5%~15%,仅谐波电流就 可能远大于 10A,仍然可能发生弧光接地过电压。 1.2 小电阻接地方式
2 小电阻接地系统实际运行情况分析
110kV 富豪站、莲塘站于 2009 年 11 月进行了 10kV 小电阻接地系统改造,改造后的一年半时间, 共发生了各种线路故障共计 10 次。
线路故障具体情况与相关保护动作情况如表 1。 分析该 10 次线路故障情况,得出如下结果: 1)单相故障时,零序 1 段动作;相间故障时, 过流 1 段动作。
单相、瞬间故障
保护跳闸,重合成功
瞬间接地信号
电缆架空混合 单相、永久故障 保护跳闸,重合不成功
接地信号,接地选线动作
线路
相间、瞬间故障
保护跳闸,重合成功
保护跳闸,重合成功
相间、永久故障 保护跳闸,重合不成功
保护跳闸,重合不成功
说明:消弧线圈接地方式下,全线电缆线路不投“重合闸功能”, 架空线路或电缆架空混合线路投入“重合闸功能”
4 结论
基于城区 10kV 电网电缆线路比例大,导致电 容电流大,补偿困难以及城区中的架空线路已逐步 实现绝缘化的特点,与中性点经消弧线圈接地方式 相比,城区 10kV 系统更适合采用中性点经小电阻 接地方式。
10kV 小电阻接地系统在中山供电局的运行时 间还不是很长,运行人员需加强对其特点与运行注 意事项的学习,定期对运行情况进行总结、分析, 不断积累运行经验。
作者简介
张新明(1981-),男,1981 年出生,工程师,从事变电运行专业 工作。
84
2011 年第 7 期
6)可及时切除故障线路,中性点经小电阻接地 系统可以简单的配置零序过流或限时速断保护,在 发生单相接地故障时,由于流过故障线路的电流较
82
2011 年第 7 期
产品与解决方案
大,零序过流保护有较好的灵敏度,所以可以容易
2)电缆架空混合线路共发生故障 4 次,无论何
地监测和切除接地线路。
种故障,重合闸均动作,如重合于永久故障,保护
(2)当两段或以上不同接地系统的 10kV 母线 并列时,应仅保留其中一套接地装置运行,而将其 余接地装置退出运行,采用两段或以上母线共用一 套接地装置的形式。
(3)如果一套接地装置因检修或试验需要退出 运行时,在线路零序 CT、零序保护完好的情况下, 允许两段母线共用一套接地装置。 3.2 单相接地故障处理
中性点经小电阻接地运行方式主要用于单相接 地故障电容电流大、以电缆为主的电网,它的特点 主要如下。
1)有效地限制弧光接地过电压,在中性点经小 电阻接地的配网中,当接地电弧熄弧后,系统对地电 容中的残荷将通过中性点电阻泄放掉,所以当发生下
一次燃弧时其过电压幅值和从正常运行情况发生单 相接地故障的情况相同,不会产生很高的过电压。
序号 变电站
线路名称
线路性质
故障情况
保护动作情况
电缆架空
1
紫华线(701) 混合线路 单相、瞬间故障 1)零序 1 段动作;2)重合闸动作
电缆架空
2
山海线(706) 混合线路 相间、瞬间故障 1)过流 1 段动作;2)重合闸动作
3
富豪站 市府线(702) 全线电缆 单相、瞬间故障 1)零序 1 段动作;2)重合闸动作
4
市府线(702) 全线电缆
单相、永久故障 1)零序 1 段动作;2)重合闸动作;3)零序 1 段 动作
5
民生线(711) 全线电缆
相间故障
1)过流 1 段动作
6
山庄线(719) 全线电缆
相间故障
1)过流 1 段动作
7
线(7)
电缆架空 混合线路
单相、永久故障 1)零序 1 段动作;2)重合闸动作;3)零序 1 段 动作
“相间故障闭锁重合闸功能”
表 2 中性点经小电阻接地与经消弧线圈接地方式下的线路故障对比
线路性质
故障情况
小电阻接地系统
