罗茨风机的调试
单机调试报告(罗茨风机)(一)2024
单机调试报告(罗茨风机)（一）引言概述：本文是关于单机调试报告（罗茨风机）的第一部分。
罗茨风机是一种常用的空气压缩机，本次调试旨在测试其性能和稳定性。
本报告将分别从安装调试、机器参数测试、传感器校准、运行性能和故障排除等五个大点展开详细叙述。
正文内容：一、安装调试1. 确认罗茨风机位置合适，考虑空气流动和维修保养方便。
2. 将罗茨风机正确安装在基础设施上，确保不产生振动和噪音。
3. 检查管路连接是否紧固，确保不会发生泄露。
4. 检查电源接线是否正确，确保供电稳定。
二、机器参数测试1. 使用合适的仪器和工具，测量罗茨风机的输入功率和输出功率。
2. 测量风机的转速和风量，以验证设计参数是否满足要求。
3. 测量风机的温度和压力，以确认运行稳定性和效率。
三、传感器校准1. 校准风机的转速传感器，确保准确读取转速数据。
2. 校准风机的温度传感器，确保准确读取温度数据。
3. 校准风机的压力传感器，确保准确读取压力数据。
四、运行性能1. 启动罗茨风机，并观察其启动过程和运行状况。
2. 测试风机在不同负载条件下的性能，并记录相应的数据。
3. 分析风机的运行效率和能耗情况，制定相应的优化方案。
五、故障排除1. 识别常见故障类型，如电源故障、传感器故障等。
2. 运用适当的工具和方法，排除罗茨风机的故障。
3. 记录并分析故障原因，并提出相应的改进方案。
总结：本文对单机调试报告（罗茨风机）的第一部分展开了详细描述。
通过安装调试、机器参数测试、传感器校准、运行性能和故障排除等五个大点的介绍，我们对罗茨风机的性能和稳定性进行了全面评估。
在今后的调试过程中，我们将继续优化并改进风机的性能，以满足实际应用需求。

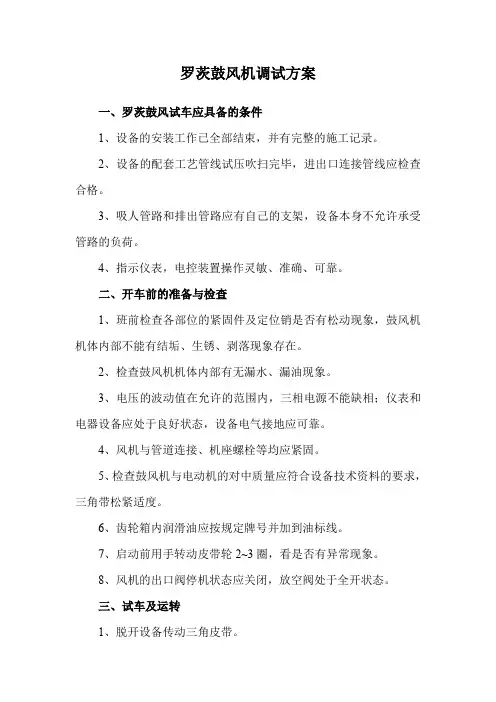

罗茨鼓风机调试方案
罗茨鼓风机调试方案一、罗茨鼓风试车应具备的条件1、设备的安装工作已全部结束，并有完整的施工记录。
2、设备的配套工艺管线试压吹扫完毕，进出口连接管线应检查合格。
3、吸人管路和排出管路应有自己的支架，设备本身不允许承受管路的负荷。
4、指示仪表，电控装置操作灵敏、准确、可靠。
二、开车前的准备与检查1、班前检查各部位的紧固件及定位销是否有松动现象，鼓风机机体内部不能有结垢、生锈、剥落现象存在。
2、检查鼓风机机体内部有无漏水、漏油现象。
3、电压的波动值在允许的范围内，三相电源不能缺相；仪表和电器设备应处于良好状态，设备电气接地应可靠。
4、风机与管道连接、机座螺栓等均应紧固。
5、检查鼓风机与电动机的对中质量应符合设备技术资料的要求，三角带松紧适度。
6、齿轮箱内润滑油应按规定牌号并加到油标线。
7、启动前用手转动皮带轮2~3圈，看是否有异常现象。
8、风机的出口阀停机状态应关闭，放空阀处于全开状态。
三、试车及运转1、脱开设备传动三角皮带。
2、点动启动电动机，查看电动机转向是否正确，并注意观察电动机有无异常声响、振动等现象。
3、确认一切正常后，正式启动电动机，试运转20~30分钟后，检查有无不正常现象，并记录电动机的工作参数。
四、开机运行1、电动机空试合格后，连接传动三角皮带，进行风机试运转。
2、打开进口、出口阀门。
3、启动电源，空运转20~30分钟进行并检查有无如下异常现象：（1）检查有无异常震动及发热现象（2）润滑油位有无下降现象（3）有无摩擦及其它声响4、空运转良好后，在正常负载情况下运转2~3小时，调试注意检查各部件的温度和震动情况。
5、空负荷运转正常后，则可转入负荷运转；加载应逐渐升高到额定压力，并不得超载运行，也不得满载时突然停车。
必须逐步卸荷后再停车，以免损坏机器。
6、正常运行时，决不能关闭出口阀，以免造成严重事故。
7、风机在运行中，操作人员应注意观察风机及电机的风压、油温、风量、电流、电压等，每一小时巡视并记录一次。
水厂罗茨风机调试及试运行
水厂罗茨风机调试及试运行罗茨风机调试及试运行流程：罗茨风机安装验收T罗茨风机启动柜接线检查并将转换开关切换至手动档T开启罗茨风机出风管阀门T点动罗茨风机检查风机转向T启动罗茨风机T检查风机运行情况T检查风管出风情况（可观察反冲洗出风）T检查出风管压力变送器和机械压力表压力变化T停机T将风机启动柜转换开关切换至自动T在P1C面板或中控室操作站启/停罗茨风机T将现场控制柜转换开关切换至停止档T启停风机应无效（1）风机试运转前，应符合下列要求：1）轴承箱和油箱应经清洗洁净、检查合格后，加注润滑油；加注润滑油的规格、数量应符合随机技术文件的规定；2）电动机、汽轮机和尾气透平机等驱动机器的转向应符合随机技术文件的要求；3）盘动风机转子，不得有摩擦和碰刮；4）润滑系统和液压控制系统工作应正常；5）风机的安全和连锁报警与停机控制系统应经模拟试验，并应符合下列要求：a）冷却系统压力不应低于规定的最低值;b）润滑油的油位和压力不应低于规定的最低值;C）轴承的温度和温升不应高于规定的最高值；d）轴承的振动速度有效值或峰-峰值不应超过规定值；e）喘振报警和气体释放装置应灵敏、正确、可靠；f）风机运转速度不应超过规定的最高速度。
6）机组各辅助设备应按随机技术文件的规定进行单机试运转，且应合格；7）风机传动装置的外露部分、直接连通大气的进口，其防护罩（网）应安装完毕；8）主机的进气管和与其连接的有关设备应清扫洁净。
（2）罗茨鼓风机试运转，应符合下列要求：a）启动前应全开鼓风机进气和排气口阀门；b）进气和排气口阀门应在全开的条件下进行空负荷运转，运转时间不得少于30min；C）空负荷运转正常后，应逐步缓慢地关闭排气阀，直至排气压力调节到设计升压值时，电动机的电流不得超过其额定电流值；d）负荷试运转中，不得完全关闭进气和排气口阀门，不应超负荷运转,并应在逐步卸荷后停机,不得在满负荷下突然停机；e）负荷试运转中，鼓风机应在规定的转速和压力下各部位温度稳定后,连续运转不少于2h；其轴承温度不应超过95。
罗茨风机单机调试方法
罗茨风机单机调试方法
（1）空载试车。
将鼓风机排气管道（或真空泵进气管道）拆开，或者将管道上的旁通阀打开，然后启动鼓风机，使之在无负荷的状态下连续运行20~30min。
另外，对于需要使用油泵或冷却水的鼓风机，先启动油泵，开通水路，再启动鼓风机。
（2）试车过程中，应仔细倾听转子运转声音后，看有无碰撞声响；观察轴承振动，倾听齿轮响声，检查轴承温度，看是否正常；查看电气仪表，看有无失灵现象。
停车后，检查联轴器柱销螺母是否松动，或者看皮带有无松弛现象，并比较试车前、后的转子间隙，尤其看叶轮与前后墙板间隙有无明显变化。
（3）负载试车。
在空载试验基础上，将鼓风机排气管道上闸阀逐步关小，使排气压力逐步升高。
在规定的负载下，对鼓风机运行状况进行试验和检验。
（4）试车过程中，载荷应分阶段逐步增加。
调压间隔一般为9.8kPa，每次调压的时间间隔为15~20min，以便使工况稳定下来并开展有关检查。
达到额定压力后，让鼓风机连续运行2h左右。
（5）试车时，倾听转子运转声音，检查轴承温度和振动，留意机壳表面发热情况，查看电流表读数，注意水、油、气密封状况。
停车后，测量润滑油温度，检查叶轮、机壳和墙板各工作面是否有摩擦痕迹。
在机件冷却下来以后，再检查转子间隙，看是否有所变化。
（6）联动试车。
负载试车成功之后，将鼓风机投入预定的工作系统，与有关设备一道联动运行，检验鼓风机能否满足系统需要，以及系统中各设备能力是否平衡。

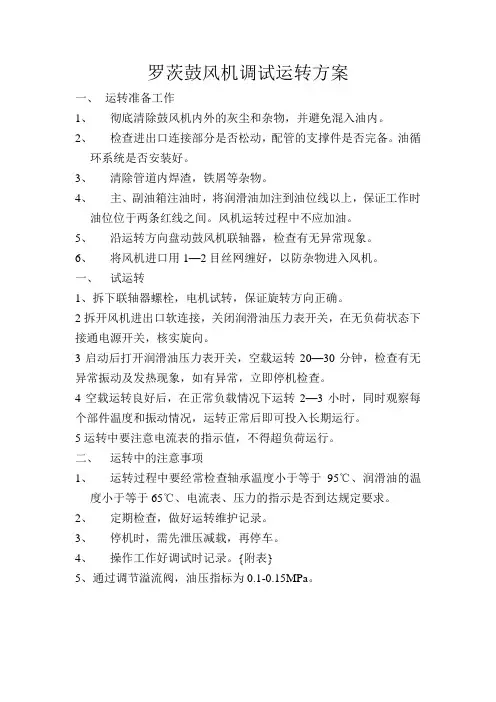

型罗茨鼓风机调试运转方案
罗茨鼓风机调试运转方案
一、运转准备工作
1、彻底清除鼓风机内外的灰尘和杂物，并避免混入油内。
2、检查进出口连接部分是否松动，配管的支撑件是否完备。
油循
环系统是否安装好。
3、清除管道内焊渣，铁屑等杂物。
4、主、副油箱注油时，将润滑油加注到油位线以上，保证工作时
油位位于两条红线之间。
风机运转过程中不应加油。
5、沿运转方向盘动鼓风机联轴器，检查有无异常现象。
6、将风机进口用1—2目丝网缠好，以防杂物进入风机。
一、试运转
1、拆下联轴器螺栓，电机试转，保证旋转方向正确。
2拆开风机进出口软连接，关闭润滑油压力表开关，在无负荷状态下接通电源开关，核实旋向。
3启动后打开润滑油压力表开关，空载运转20—30分钟，检查有无异常振动及发热现象，如有异常，立即停机检查。
4空载运转良好后，在正常负载情况下运转2—3小时，同时观察每个部件温度和振动情况，运转正常后即可投入长期运行。
5运转中要注意电流表的指示值，不得超负荷运行。
二、运转中的注意事项
1、运转过程中要经常检查轴承温度小于等于95℃、润滑油的温
度小于等于65℃、电流表、压力的指示是否到达规定要求。
2、定期检查，做好运转维护记录。
3、停机时，需先泄压减载，再停车。
4、操作工作好调试时记录。
{附表}
5、通过调节溢流阀，油压指标为0.1-0.15MPa。
罗茨鼓风机调试记录。
罗茨风机叶轮间隙调整
罗茨风机叶轮间隙调整
调整罗茨风机叶轮间隙需要以下步骤：
1. 首先关闭风机电源以确保安全操作。
2. 检查叶轮间隙调整方式，通常有两种方式：手动调整和自动调整。
如果是手动调整，需要调整螺钉或螺母来改变叶轮的位置；如果是自动调整，需要调节相应的调节阀来改变叶轮的位置。
3. 根据风机的规格和要求，确定合适的叶轮间隙。
4. 使用工具逐步调整叶轮位置，一般是通过旋转螺钉或螺母来实现。
根据具体情况，可能需要使用扳手、调节螺杆或其他工具进行精细调整。
5. 调整叶轮位置后，重新打开风机电源，并观察叶轮的运转情况。
如果发现异常声音或其他问题，需要重新进行调整直到达到预期效果。
6. 调整完成后，及时清理工作现场，并记录调整的日期和具体操作细节，以备日后参考。
请注意，以上步骤仅供参考，具体调整方法可能因风机类型和品牌而有所不同。
在进行叶轮间隙调整时，建议参考风机的使用说明书或咨询专业技术人员，以确保正确操作和安全。
罗茨鼓风机安装调试方案
罗茨鼓风机安装调试方案由于罗茨风机是高速运转的机器，所以会产生震动，又由于其内部空气的脉动左右，也加大了罗茨风机的震动，为提高了设备的运行安全性，减小了震动，延长风机的使用寿命，特编制本安装调试方案。
1、罗茨鼓风机安装方法1.1、风机安装工艺流程基础验收与放线→垫铁布置鼓风机、电机就位→鼓风机、电机找平、找正地脚螺栓灌浆→鼓风机与电机轴对中检查与调整→二次灌浆最终找平、找正。
1.2、基础验收与放线（1）设备安装前，应对基础进行检查验收，检查主要内容是基础的灌浆质量和几何尺寸，应符合设计或规范要求，否则应进行修正，并做好记录。
（2）基础表面应平整，无露筋裂缝蜂窝麻面等。
（3）检查地脚螺栓孔位置应正确，垂直度达到设计要求。
+检查混凝土基础的标高，应符合设计要求。
（4）鼓风机基础不应与其它建筑物相连。
（5）根据厂房的基础坐标轴线和标高线，按设计图纸放出机组的纵横中心线、标高线、定出轴承座、进排气口纵横中心线，并用墨线标在基础上。
1.3、垫铁的布置（1）垫铁应布置在复合集中的位置，如地脚螺栓的两侧及底板、底座的四角处。
安放垫铁位置的基础表面应进行凿平研磨，用红丹粉检查垫铁与基础表面的接触情况，其接触面积应不小于50%，局部间隙不应大于0.05mm。
（2）选用成对斜垫铁与平垫铁配合使用，垫铁使用前应进行检查，其接触面积不应小于两垫铁接触面积的70%，如达不到要求，应进行刮研。
（3）用水平仪检查各组垫铁的纵横水平，其水平度不应超过0.1mm，用水平仪测出每组垫铁的标高，根据设备底座的标高，选配每组垫铁的厚度，垫铁位置的编号，加工平垫铁。
（4）每一组垫铁应尽量减少垫铁块数，一般不超过四块，尽量少用薄垫铁，放置平垫铁时，最厚的放在下面，最薄的方在中间，设备找平找正后，将垫铁点焊。
（5）设备找平找正后，垫铁应露出设备底座底面外缘10-30mm，垫铁组伸入设备底座面的长度应超过设备地脚螺栓孔。
1.4、地脚螺栓灌浆鼓风机初步找平找正后，进行地脚螺栓灌浆，其灌浆要求应按照规范要求进行。
罗茨鼓风机风量调节方式
罗茨鼓风机风量调节方式
一六机械给大家介绍一下，罗茨鼓风机的风量调节有出口节流调节、进气节流调节、进口导叶片调节和变速调节等方式。
1.出口节流调节
这是加大管网阻力的调节方法，会使整个装置的效率大大下降。
2.进气节流调节
通过改变进气阀门的开度来改变风机性能曲线达到调节目的。
此法简便易行并可节约能源，而且节流后喘振流量向小流量方向移动，使风机可在大的流量范围工作，使一种简便常用的调节方法；
3.进口导叶片调节
这是使气流产生预旋的调节方法，其效率较高、调节范围大，在避免鼓风机喘振、提高风机效率、实现自动控制等方面有明显的优越性。
但此装置结构复杂，特别是对多级风机来说，如每一级前都采用导叶片，则整个装置太复杂，如只对第一级采用导叶片，效果则不明显。
所以此法有一定的局限性，只有在单级高速离心风机中使用效果好。
4.变速调节
变速调节是节能的调节方法，但此法会使设备复杂化，且造价高，适用于蒸汽轮机、燃气轮机拖动的鼓风机，也可用于小型风机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
负压罗茨风机 --详述罗茨风机的调试
1、检查各部位的紧固情况及定位销是否有松动现象。
负压罗茨风机
2、鼓风机机体内部无漏油现象。
3、鼓风机机体内部不能有结垢、生锈和剥落现象存在。
4、注意润滑和散热情况是否正常,注意润滑油的质量,经常倾听鼓风机运行有无杂声,注意机组是否在不符合规定的工况下运行,并注意定期加黄油。
5、鼓风机的过载,有时不是立即显示出来的,所以要注意进、排气压力,轴承温度和电动机电流的增加趋势,来判断机器是否运行正常。
负压罗茨风机
6、拆卸机器前,应对机器各配合尺寸进行测量,做好记录,并在零部件上做好标记,以保证装配后维持原来配合要求。
7、新机器或大修后的鼓风机,油箱应加以清洗,并按使用步骤投入运行,建议运行 8小时后更换全部润滑油。
8、维护检修应按具体使用情况拟订合理的维修制度,按期进行,并作好记录,建议每年大修一次,并更换轴承和有关易损件。
9、鼓风机大修建议由专业维修人员进行检修。
负压罗茨风机。
