日本红宝石电容产品 牛角(SNAP-IN) 种类与规格
日本nichicon尼吉康电容
Ｎｉｃｈｉｃｏｎ的主要产品是用氧化铝作为电介质的铝电解电容器。
与其它电介质相比，通过氧化铝可以获得更大容量，因为它能被做成更薄的薄片，而且它有更高的介电常数；其外，它的单位容量成本更低。
同时更容易实现产品小形化，因为其表面区域可以通过粗化铝膜的表面来增加。
由于使用了大容量，优质电极和高可靠性电解质，并且采用精确工艺设计。
固体钽电解电容器使用稀有金属钽的氧化物作为电介质，是Ｎｉｃｈｉｃｏｎ的中级支柱产品。
特点是：小形化、大容量，可做成芯片用于高精装置；由于等效阻抗系数（ＥＳＲ）低，是用于高频电路的理想品，同时，还具有高度稳定的物理和化学特性。
其小形化，高容量，以及良好的高频特征，都归因于Ｎｉｃｈｉｃｏｎ产品无帧结构外部树脂的生产加工。
热敏电阻是电阻值随着温度变化而变化的一种半导体。
电阻值随着温度上升而上升的热敏电阻叫做正温度系数热敏电阻。
适用于消磁电路元件，过流保护，以及汽车陶瓷发热设备和各种各样的电子产品，譬如电视，冰箱，吸尘器等。
＂Ｐｏｓｉ－Ｒ＂已视为高端品，市场份额少于百万分之０．１。
在同样性能的热敏电阻中，它们的特性是小形，并且具有强耐压性。
ＥＶｅｒ ＣＡＰ是使用活性炭作为电极的大容量电气双层电容器，有着同等体积电解电容器几百倍甚至上千倍的容量，有着与大电容器一样快速充放电的特性。
它还有另外的优点：可以非永久地使用，对环境影响很小，因为它不含镉或铅（像镀镍镉和铅蓄电池）。
Ｅｖｅｒ ＣＡＰ已被视为有着特别是高容量，以及极好的温度特性和电压保持特性。
薄膜电容器是使用塑胶薄膜作为电介质，如聚乙烯或聚丙烯。
因为塑胶薄膜的绝缘性远胜于其它电介质材料，所以薄膜电容器适用于高压和高频环境。
因此，大量被用在音响设备高频电路和信息传输设备中等。
电容品牌介绍及常识
电容品牌介绍及常识日本三大名牌电容（Rubycon，NCC，Nichicon介绍1.日本红宝石（ Rubycon）：日本最高品质专业铝质电解电容器制造厂之一，拥有50年专业制造经验。
RUBYCON铝质电解电容品种繁多，用途广泛。
其涉及行业：医疗器械、闪光灯、电子节能灯、电子整流器、电能表、通讯产品、开关电源、家用电器等诸多行业。
它与日本的同类名牌产品相比，具有低阻抗、高纹波、长寿命等特点，特别适用于可靠性、稳定性方面都要求较高的电子线路中。
2.日本NCC(Nippon Chemi-Con)NIPPON CHEMI-CON是日本三大电解电容器品牌之一。
日本贵弥功株式会社(以下简称为“日本贵弥功”,也被称为"嘉美工")自1931年创业以来，以开发铝电解电容器为出发点，并在这此基础上展开了各种电子元器件的开发工作。
目前在全球的市场占有率第一。
市场上的叫法很多，有黑金刚，嘉美工，NCC, 贵弥功等众多不同叫法。
凭借着它的：系列全，小体积，耐高温，长寿命，高可靠性等众多优点深受广大用户的好评。
嘉美工产品广泛应用于通信，电源，照明，主板，工业，汽车电子，数码产品等等。
3.日本Nichicon(尼吉康)Nichicon（尼吉康），俗称蓝宝石电容，成立于1950年。
是日本三大电容制造商之一，在全球电容技术领域里，一直雄居世界领先地位。
秉承为客户“创造有价值的产品”经营理念，凭借半个多世纪在电容领域的深厚造诣，可为全球用户提供一流的电容产品。
在提升企业竞争力和顾客满意度的同时，兼顾环保和社会贡献等责任。
Nichicon产品范围主要是电解电容器、包括引线电解电容器、贴片电解电容器、固体钽电解电容器、电气双层电容器.另还有薄膜电容器、正温度系数热敏电阻器等。
其产品广泛应用于汽车电子、变频器、数控伺服、通讯设备、数字家电等行业。
面对21世纪的电子工业，在更复杂、更密集、更精细的PCB设计中要求电子元器件拥有更高性能、更高可靠性。
如何辨别真假红宝石电容
以上是真货假货外观对比，防暴底纹真货是“K”，左边的那个是真的。 这就需要对红宝石铝电解电容有比较深的研究才能看的出来。
红宝石（Rubycon）电容原产于 ，耐高温性能比较好，标称的冗余比较充足。 这就需要对红宝石铝电解电容有比较深的研究才能看的出来。
一般顶上是个硬刻出的K字（如图3） 从系列上看，仿造技术高的同样打的也是Rubycon,唯一的区别只有从系列上看，原装进口的ＹＫ系列是85℃，而仿造品的YK系列是 105℃。 从系列上看，仿造技术高的同样打的也是Rubycon,唯一的区别只有从系列上看，原装进口的ＹＫ系列是85℃，而仿造品的YK系列是 105℃。 这就需要对红宝石铝电解电容有比较深的研究才能看的出来。
一般顶上是一个硬刻出的K字（如图3） 一般顶上是一个硬刻出的K字（如图3） 这就需要对红宝石铝电解电容有比较深的研究才能看的出来。
如何辨别真假红宝石电容（Rubycon） 红宝石（Rubycon）电容原产于 ，耐高温性能比较好，标称的冗余比较充足。 从价格上看一般仿造品的价格很有诱惑力，比真的红宝石要便宜2~3倍，基本是国产电容的价格（俗称蓝宝石），当然有些不法商贩把 假的说成真的，价格当然也可以和真的一样，所以选择时一定要多加注意。
从价格上看一般仿造品的价格很有诱惑力，比真的红宝石要便宜2~3倍，基本是国产电容的价格（俗称蓝宝石），当然有些不法商贩把 假的说成真的，价格当然也可以和真的一样，所以选择时一定要多加注意。
从系列上看，仿造技术高的同样打的也是Rubycon,唯一的区别只有从系列上看，原装进口的ＹＫ系列是85℃，而仿造品的YK系列是 105℃。 一般顶上是一个硬刻出的K字（如图3） 如何辨别真假红宝石电容（Rubycon） 一般顶上是一个硬刻出的K字（如图3）
日本ELNA音频电容介绍
日本ELNA音频电容介绍日本ELNA电容开发音频电容已有30年的历史，可以说是日式音频电容的老大。
ELNA的音频专用电解电容在很多中、高档器材上都可以觅见她的影踪。
在很多中、高档器材上都可以觅见他的影踪。
特别是在高档日产器材上，几乎是ELNA音响电容的天下，例如DENON的旗舰CD、顶班功放，SONY的顶级SACD、CD、功放，MARANTZ、金嗓子的顶班器材，欧洲的“音乐之旅”功放等等不一例举。
其补品电容有几种品种，是国内的发烧友赋予一系列的爱称：SILMIC(II)棕神、CERAFINE(红袍)、DUOREX(紫袍)。
Cerafine(红袍)和DUOREX(紫袍)音质表现：音色通透、速度均属中等FOR AUDIO的音质表现：音质表现像青春少女一样、音色甜美LongLife和SILMIC(棕神)的音质表现：快速有力，适合表现现代音乐★ELNA电容系列繁杂下面做个简单的介绍：RFS High Grade (SilmicII) Brown or Black：顶级音频电容（三次谐波失真<-120db）SILMIC的改进版，天然丝介质，棕壳金字SILMIC II。
ROS High Grade (Silmic) Brown：顶级音频电容（三次谐波失真<-120db）天然丝介质，棕壳金字SILMIC。
ROA High Grade (Cerafine) Red：高级音频电容渗陶瓷微粒（三次谐波失真<-120db），酒红壳金字Cerafine。
ROB TONEREX Black：即原来的for audio和for HI FI系列，为ELNA的音频标准系列。
★小体积高等级系列：R3A 5mm height Red：小型化高5mm标准音频电容（三次谐波失真<-120db），酒红壳。
R2A 7mm height Red：小型化高7mm标准音频电容（三次谐波失真<-120db），酒红壳。

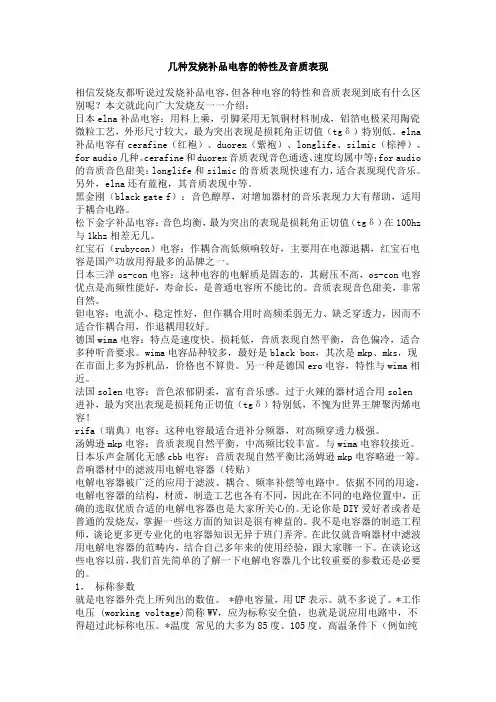

几种发烧补品电容的特性及音质表现
几种发烧补品电容的特性及音质表现相信发烧友都听说过发烧补品电容，但各种电容的特性和音质表现到底有什么区别呢？本文就此向广大发烧友一一介绍：日本elna补品电容：用料上乘，引脚采用无氧铜材料制成，铝箔电极采用陶瓷微粒工艺，外形尺寸较大，最为突出表现是损耗角正切值（tgδ）特别低。
elna 补品电容有cerafine（红袍）、duorex（紫袍）、longlife、silmic（棕神）、for audio几种。
cerafine和duorex音质表现音色通透、速度均属中等；for audio 的音质音色甜美；longlife和silmic的音质表现快速有力，适合表现现代音乐。
另外，elna还有蓝袍，其音质表现中等。
黑金刚（black gate f）：音色醇厚，对增加器材的音乐表现力大有帮助，适用于耦合电路。
松下金字补品电容：音色均衡，最为突出的表现是损耗角正切值（tgδ）在100hz 与1khz相差无几。
红宝石（rubycon）电容：作耦合高低频响较好，主要用在电源退耦，红宝石电容是国产功放用得最多的品牌之一。
日本三洋os-con电容：这种电容的电解质是固态的，其耐压不高，os-con电容优点是高频性能好，寿命长，是普通电容所不能比的。
音质表现音色甜美，非常自然。
钽电容：电流小、稳定性好，但作耦合用时高频柔弱无力、缺乏穿透力，因而不适合作耦合用，作退耦用较好。
德国wima电容：特点是速度快、损耗低，音质表现自然平衡，音色偏冷，适合多种听音要求。
wima电容品种较多，最好是black box，其次是mkp、mks，现在市面上多为拆机品，价格也不算贵。
另一种是德国ero电容，特性与wima相近。
法国solen电容：音色浓郁阴柔，富有音乐感。
过于火辣的器材适合用solen进补，最为突出表现是损耗角正切值（tgδ）特别低，不愧为世界王牌聚丙烯电容！rifa（瑞典）电容：这种电容最适合进补分频器，对高频穿透力极强。
牛角电容
牛角电容。
日本Rubycon( 红宝石)：日本最高电容质专业铝质电解电容电容器制造厂之一，拥有50年专业制造经验。
RUBYCON铝质电解电容电容电容种繁多，用途广泛。
其涉及行业：医疗器械电解电容、闪光灯电解电容、电子节能灯电解电容、电子整流器电解电容、电能表电解电容、通讯产电容电解电容、开关电源电解电容、家用电器等诸多行业。
它与日本的同类名牌产电容相比，具有低阻抗电解电容、高纹波电解电容、长寿命电解电容等，特别适用于可靠性、稳定性方面都要求较高的电子线路中。
主要产电容：1) REV系列（85度贴片标准电容）、RKV系列电解电容（105度贴片高温电容）：用于数码相机、IC卡电话机、随身听、电话计费器、电脑及DVD板卡、汽车电器等高可靠性的袖珍电子产电容中。
2) ZAV系列电解电容（105度贴片超低阻抗电容）：在电性能上与钽电解电容电容相当，是贴片钽电解电容电容的替代电容，而成本上远低于钽电解电容电容。
3) YK系列电解电容（85度普通标准电容）、YXA系列电解电容（105度高温标准电容）：应用于家用电器、电脑板卡、仪表、消费类电子产电容等，在可靠性高的场合，宜采用YXA系列电解电容。
4) PK系列电解电容（85度超小型电容）、PX系列电解电容（105度超小型电容）：电性能上分别与YK系列电解电容、YX系列电解电容相对应，而体积上比前者小了近百分之四十，特别适合用于小体积的电子产电容中。
5) YXF系列电解电容（105度长寿命、低阻抗电容）YXG(105度长寿命、高纹波电容)：用于开关电源作为输出滤波用，在滤波要求高的场合建议采用YXG系列电解电容，长寿命数字电能表建议采用YXF系列电解电容。
6) ZA系列电解电容（105度低阻抗电容）、ZL（105度高纹波低阻抗电容）：是YXF、YXG的改进型。
在耐纹波的能力上有很大的提高，特别适用军事、航天、航空等领域的开关电源中。
7) MS5系列电解电容（85度普通电容）、MH5系列电解电容（105度高温电容）：用于微型电子产电容8) BXA系列电解电容（105度 8000－ 10000小时长寿命电容）、CFX系列电解电容（105度 5000小时长寿命电容）：节能灯及电子镇流器专用电容。
Nippon 电容系列说明
数字对应
MLA
３，０００小时
MZE
长寿命化 ７，０００／８，０００小时 长寿命化
NEW!
MZF
１０，０００小时
MVJ
２，０００小时
１０５℃长寿命化
MVL
MLE
长寿命化 ３，０００／５，０００小时 长寿命化 ７，０００／８，０００小时 长寿命化
MKB
３，０００小时
NEW!
MLK
５，０００小时 低背化
NEW!
：推荐系列
高４．５ｍｍ超小型化品 ８５℃标准品 预定撤并品 １０５℃标准品 预定撤并品 低ＥＳＲ品 低阻抗品 低阻抗、标准品、产品尺寸φ４～１８ｍｍ １０，０００小时长寿命、低阻抗品 ７，０００／８，０００小时长寿命、低阻抗品 ５，０００小时长寿命、低阻抗品 ３，０００小时长寿命、低阻抗品 １０，０００小时长寿命品 ７，０００／８，０００小时长寿命品 ５，０００小时长寿命品 ３，０００／５，０００小时长寿命品 ２，０００小时长寿命品 １２５℃高温度品、产品尺寸φ６．３～１８ｍｍ １２５℃高温度、耐久性试验后的ＥＳＲ值规定品 低温ＥＳＲ规定品 双极性品 双极性品 ５ｍｍＬ小型化标准品 ８５℃５ｍｍＬ标准品 １０５℃５ｍｍＬ标准品 ８５℃７ｍｍＬ标准品 １０５℃７ｍｍＬ标准品 ７～２５ｍｍＬ薄型品 ７～２５ｍｍＬ薄型品 双极性、５ｍｍＬ品 双极性、７ｍｍＬ品 ８５℃小型化品 １０５℃小型化品 ８５℃标准品 １０５℃标准品 双极性、小型化品 双极性、小型化品 高频率平滑用、长寿命、超低阻抗品 高频率平滑用、低阻抗、小型化品 高频率平滑用、低阻抗、小型化品 高频率平滑用、低阻抗、标准品 低阻抗、小型化品（详情请参照Ｎｏ８０４公报） 高频率平滑用、低阻抗、小型化品 高频率平滑用、低阻抗品 高频率平滑用、低阻抗品 小型电源输入平滑用、长寿命、小型化品 小型电源输入平滑用、长寿命、小型化品 电源输入平滑用（详情请参照Ｎｏ８０８公报） 电源输入平滑用（详情请参照Ｎｏ８１０公报） 小型电源输入平滑用、小型化品 电源输入平滑用、异常电压对应、小型化品 电源输入平滑用、异常电压对应品
牛角铝电解电容85℃标准品CD293系列规格书
SNAP-IN TERMINAL TYPE, STANDARD導箔型，標準品Standard snap-in terminal series 導箔型標準品系列Voltage range of 6.3~450V 額定工作電壓範圍6.3~450V Comply with the RoHS directive 符合RoHS 指令SPECIFICATIONS 特性表Items 項目Characteristics 主要特性Operation Temperature Range 使用温度範圍 -40 ~ +85°C -25 ~ +85°C Voltage Range 額定工作電壓範圍 6.3 ~ 350V 400 ~ 450V Capacitance Range 靜電容量範圍 82 ~ 100000μF 68 ~ 560μFCapacitance Tolerance 靜電容量允許偏差 ±20% at 120Hz, 20°CLeakage Current 漏電流Leakage current = 3√(cv) µA (after 5 minutes application of rated voltage) 漏電流 = 3√(cv) µA （施加額定工作電壓5分鐘後）Dissipation Factor (tan δ) 損耗角正切When nominal capacitance is over 1000μF, tan δ shall be added 0.01 to the listed value with increase of every 1000μF. 當標稱靜電容量大於1000μF ，其標稱靜電容量每增加1000μF ，損耗角正切增加0.01。
Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°CRated Voltage (V) 額定工作電壓6.3 10 16, 2535 50, 63 80, 100 160~400450 tan δ(max.) 最大損耗角正切0.45 0.40 0.35 0.30 0.25 0.20 0.15 0.20 Stability at Low Temperature 低溫特性Measurement frequency 測試頻率: 120HzRated Voltage (V)額定工作電壓6.3~1625 35 50, 63 80~100 160~250350~450Impedance Ratio 阻抗比 Z(-25°C) / Z(20°C) 4 33 2 24 8Z(-40°C) / Z(20°C)15 10 8 6 5 — — Load Life 高溫負荷特性After 2000 hours application of the rated voltage at 85°C, they meet the characteristics listed below. 在85°C 環境中施加額定工作電壓2000小時後，電容器的特性符合下表的要求。
