脱硝系统管道安装施工设计方案

脱硝系统管道安装施工设计方案

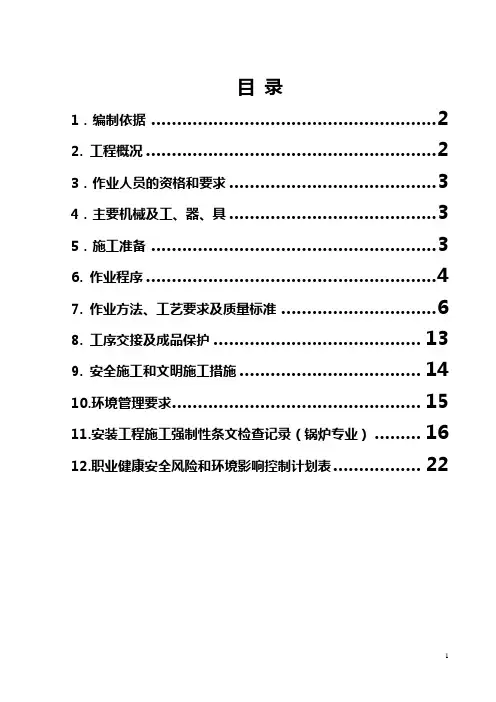

目录1.编制依据 (2)2. 工程概况 (2)3.作业人员的资格和要求 (3)4.主要机械及工、器、具 (3)5.施工准备 (3)6. 作业程序 (4)7. 作业方法、工艺要求及质量标准 (6)8. 工序交接及成品保护 (13)9. 安全施工和文明施工措施 (14)10.环境管理要求 (15)11.安装工程施工强制性条文检查记录(锅炉专业) (16)12.职业健康安全风险和环境影响控制计划表 (22)1.编制依据1.1《电力建设施工及验收技术规范》锅炉机组篇DL/T5047—95 1.2《火电施工质量检验及评定标准》锅炉篇1.3《电力建设安全工作规程》(火力发电厂部分)DL5009.1—20021.4《电力建设施工及验收技术规范》管道篇DL/T5031—941.5《脱硝系统管道图图纸》厂家设备图纸1.6《建设工程标准强制性条文》(电力工程部分)建标(2006)102号2.工程概况工程为国网能源和丰电厂2×300MW机组脱硝改造工程管道安装,脱硝系统的管道由热一次风管道、尿素制备箱及尿素溶解储罐加热盘管、氨空气混合系统管道、压缩空气系统管道、蒸汽吹灰系统管道、尿素溶液制备系统管道、其他杂项管道及一些支撑构成。

3.作业人员的资格和要求3.1施工人员作业前应取得相应的上岗资格,并体检合格。

3.2作业人员要熟悉图纸,了解各项技术规范要求,掌握安装工艺和质量要求。

3.3作业人员应严格根据作业指导书按图施工,遇到疑难之处或设备缺陷要及时向有关人员反映,切不可盲目施工。

3.4所有参加施工人员上岗前应认真学习本作业指导书,并经技术、安全、质量交底。

4.主要机械及工、器、具4.1、FZQ315附壁吊1台试验合格4.2、25t汽车吊1台试验合格4.3、载重汽车1辆车况良好4.4、链条葫芦3T 4只试验合格4.5、链条葫芦2T 3只试验合格4.6、链条葫芦1T 5只试验合格4.7、钢卷尺50m 1把检定合格并在有效期内4.8、常用工器具若干完好满足施工要求5.施工准备5.1技术人员审核图纸,编制切实可行的作业指导书,并主持交底工作。

脱硝管道施工方案

脱硝管道施工方案

目录1.编制说明 (2)2.工程概况 (2)3.编制依据 (2)4. 施工准备 (3)5.施工方法 (5)6. 施工进度计划 (13)7.各种资源计划表 (13)8.工期保证措施 (13)9.质量保证措施 (14)10.安全环保技术措施 (14)11. 文明施工保证措施 (15)辽阳石化分公司热电厂2、3#锅炉烟气脱硝项目工艺管道工程施工方案1.编制说明1.1 本工程为辽阳石化分公司热电厂2、3#锅炉烟气脱硝项目工艺管道工程。

为了高效、优质、安全地完成此次改造任务,特编制本方案。

1.2 本施工技术方案根据施工图纸及现场实际情况编制;1.3 本工程方案本着加快施工进度、保证工程安全和质量、降低工程成本、确保文明施工为宗旨进行编制;1.4 本施工方案按节假日不休息施工进行安排,敬请建设单位给予配合并监督指导;1.5 本施工所包括的工程量、材料需用量以图纸为准,措施材料以方案及现场实际为准;2.工程概况2.1 烟气脱硝项目公用管路部分压缩空气管道:φ133×6,140米;管件DN125,8个。

氮气管道:φ57×3.5,480米;管件DN50,178个。

低压蒸汽管道:φ108×4,400米;管件DN100,175个。

Φ89×4,60米;管件DN80,4个。

低压蒸汽疏水管道:φ57×3.5,400米;弯头DN50,170个。

2.2 #2#3锅炉烟气脱硝项目管道部分:还原剂稀释系统管道:φ57×3.5,φ45×3,φ32×3,120米;管件,112个。

不锈钢管道:φ32×3,50米,φ14×2,15米;管件20个。

吹灰压缩空气系统管路道:φ57×3.5,24米;φ45×3,60米;管件,35个。

3.编制依据3.1 《电力建设施工及验收技术规范-锅炉机组篇》 DLT 5047-95《电力建设施工及验收技术规范-管道篇》 DL 5031-94电力建设施工质量验收及评价规程第2部分:锅炉机组 DLT 5210.2-2009电力建设施工质量验收及评价规程第5部分:管道及系统 DLT 5210.2-2009 《工业金属管道工程施工质量验收规范》 GB50184-2011《工业金属管道工程施工及验收规范》 GB50235-2010《现场设备、工业管道焊接工程施工及验收规范》 GB50236-2011《化工设备、管道防腐蚀工程施工及验收规范》 HGJ229-89《工业设备及管道绝热工程施工及验收规范》 GBJ126-89《建筑施工高处作业安全技术规范》 JG80-91《炼油、化工施工安全技术规程》 HGJ233-83《化工建设起重工程施工及验收规范》 HGJ201-833.2 企业工艺标准的名称及编号:《施工技术方案管理规定》 Q/JH223.22101.02-2007《施工技术通用管理标准》 Q/JH222·21100.01-2007《施工质量通用管理标准》 Q/JH223·21500.01-2007《质量、环境、职业安全健康综合管理手册》 Q/JH223·20001.05《安全生产责任管理规定》 Q/JH223·21801.013.3 现场勘察情况。

烟气脱硝装置(SCR法)安装施工工法

烟气脱硝装置(SCR法)安装施工工法

烟气脱硝装置(SCR法)安装施工工法烟气脱硝装置(SCR法)安装施工工法一、前言烟气脱硝装置是用于降低燃煤电厂、工业锅炉等燃烧设备排放的氮氧化物(NOx)浓度的重要设备。

SCR法(Selective Catalytic Reduction,选择性催化还原)是其中常用的一种工艺,本文将详细介绍SCR法烟气脱硝装置的安装施工工法。

二、工法特点1. 高效:SCR法能够在较低温度下有效降低烟气中的NOx浓度,具有高效脱硝的特点。

2. 选择性:SCR 法通过催化剂选择性地将NOx还原为氮气和水,不产生二次污染物。

3. 稳定性好:SCR法采用先进的催化剂和床层结构,具有较好的稳定性和抗酸腐蚀性。

三、适应范围SCR法适用于各种规模的燃煤电厂、工业锅炉等燃烧设备,能够适应不同的烟气流量和NOx浓度。

四、工艺原理SCR法的工艺原理是通过在烟气中注入选择性催化剂,使NOx与氨反应生成氮气和水。

具体分为催化剂制备、氨水喷射装置、反应装置、废气处理装置等环节。

施工工法与实际工程之间的联系体现在选择催化剂、设计喷射装置、调整反应装置等方面。

五、施工工艺1. 催化剂制备:按照设计要求,制备优质的催化剂,包括载体材料的制备、活性成分的渗透浸渍等步骤。

2. 氨水喷射装置:根据烟气流量和NOx浓度,设计和安装相应的氨水喷射设备。

3. 反应装置:根据工艺要求,设计和安装具有良好催化效果的反应装置,包括催化剂层的排列、通道的设置等。

4. 废气处理装置:根据环保要求,设计和安装合适的废气处理装置,包括除尘、脱硫等。

六、劳动组织在施工过程中,需要组织具备相关经验和技能的劳动力进行催化剂制备、设备安装和调试等工作。

七、机具设备施工中所需的机具设备包括催化剂制备设备、吊装设备、喷射设备、焊接设备等。

八、质量控制在施工过程中,要严格控制质量,包括催化剂质量检测、设备安装质量监控、反应装置的气密性检查等,以确保施工质量达到设计要求。

九、安全措施在施工中,要注意安全事项,包括安全培训、使用个人防护装备、设备安全操作等,特别关注施工工法的安全要求,预防事故的发生。

脱销烟道制作及安装修改4

脱销烟道制作及安装修改4

目录1. 作业任务 (1)2. 编写依据 (2)3. 作业准备和条件 (3)4. 作业方法及工艺质量控制措施 (5)5. 作业质量标准及检验要求 (15)6. 技术记录要求 (16)7. 文明施工和环境保护措施 (16)8. 有关计算及其分析 (21)9. 附录 (22)1.作业任务1.1 ,采用选择性催化还原法(SCR)脱硝工艺,SCR烟气脱硝系统采用高灰段布置方式,即SCR反应器布置在锅炉省煤器出口和空气预热器之间,不设置SCR反应器烟气旁路,脱硝装置处理100%烟气量;脱硝装置系统按75%效率设计,其烟道制作主要是根据图纸尺寸及要求制作方(矩)形管道、矩形弯头、大小头等组件。

脱硝烟道安装主要是根据图纸尺寸将烟风管道及其附属设备安装就位,并确保烟道严密不漏。

1.2 作业项目范围本次制作包括SCR装置出口烟道、SCR装置进口烟道,制作主要任务是根据图纸尺寸及要求制作方(矩)形管道、矩形弯头、变径弯头大小头等。

烟道安装包括以上制作件外还包括膨胀节、人孔门等设备。

1.3 工程量见下表:SCRSCR1.4根据进度计划编制施工计划如下2.编写依据a)中国大唐集团科技工程有限公司图纸;b)《火力发电厂焊接技术规程》(火力发电厂焊接篇)DL/T869-2004;c)《火电施工质量检验及评定标准》(焊接篇)1996年版;d)《火电施工质量检验及评定标准》(锅炉篇)1996年版;e)《电力建设施工及验收技术规范》(锅炉机组篇)DL/T5047-95;f)《火电施工质量检验及评定标准》(管道篇)2000年版;g)《电力建设安全健康与环境管理工作规定》2002版;h)施工组织设计;相关规范及规章制度;i)工程建设标准强制性条文:烟道有一定的承压能力和良好的密封性3.作业准备和条件3.1技术准备1)施工作业指导书已编制并审批完毕;2)施工图纸齐全图纸会审结束;3)作业指导书交底完成;4)统计施工过程中所需要的工器具;5)做好安装所需的技术记录空白图表;6)带领施工人员熟悉图纸、现场环境、规程规范及作业指导书。

烟道脱硫 脱硝工程方案

烟道脱硫 脱硝工程方案

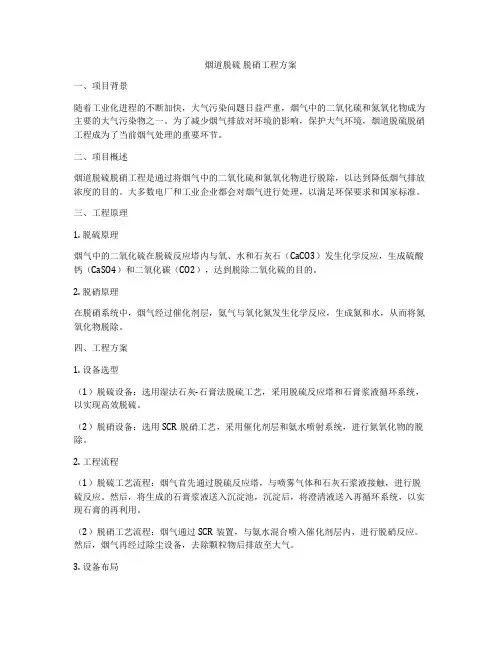

烟道脱硫脱硝工程方案一、项目背景随着工业化进程的不断加快,大气污染问题日益严重,烟气中的二氧化硫和氮氧化物成为主要的大气污染物之一。

为了减少烟气排放对环境的影响,保护大气环境,烟道脱硫脱硝工程成为了当前烟气处理的重要环节。

二、项目概述烟道脱硫脱硝工程是通过将烟气中的二氧化硫和氮氧化物进行脱除,以达到降低烟气排放浓度的目的。

大多数电厂和工业企业都会对烟气进行处理,以满足环保要求和国家标准。

三、工程原理1. 脱硫原理烟气中的二氧化硫在脱硫反应塔内与氧、水和石灰石(CaCO3)发生化学反应,生成硫酸钙(CaSO4)和二氧化碳(CO2),达到脱除二氧化硫的目的。

2. 脱硝原理在脱硝系统中,烟气经过催化剂层,氨气与氧化氮发生化学反应,生成氮和水,从而将氮氧化物脱除。

四、工程方案1. 设备选型(1)脱硫设备:选用湿法石灰-石膏法脱硫工艺,采用脱硫反应塔和石膏浆液循环系统,以实现高效脱硫。

(2)脱硝设备:选用SCR脱硝工艺,采用催化剂层和氨水喷射系统,进行氮氧化物的脱除。

2. 工程流程(1)脱硫工艺流程:烟气首先通过脱硫反应塔,与喷雾气体和石灰石浆液接触,进行脱硫反应。

然后,将生成的石膏浆液送入沉淀池,沉淀后,将澄清液送入再循环系统,以实现石膏的再利用。

(2)脱硝工艺流程:烟气通过SCR装置,与氨水混合喷入催化剂层内,进行脱硝反应。

然后,烟气再经过除尘设备,去除颗粒物后排放至大气。

3. 设备布局(1)脱硫设备布局:脱硫反应塔、石灰石浆液循环系统、沉淀池、再循环系统等设备进行合理布局,确保设备之间的连接顺畅。

(2)脱硝设备布局:SCR装置、催化剂层、氨水喷射系统、除尘设备等设备进行合理布局,以提高设备运行效率。

五、环保效益烟道脱硫脱硝工程的实施可明显降低烟气中二氧化硫和氮氧化物的排放浓度,保护大气环境,提升企业的环保形象。

同时,脱硫反应产生的石膏可以作为建材加工利用,实现资源的回收利用。

六、项目预算烟道脱硫脱硝工程的投资预算需根据具体工程规模、设备选型和工程材料的价格等因素进行综合考虑,确保预算的合理性和可行性。

脱硝施工方案

脱硝施工方案

脱硝施工方案脱硝是指将烟气中的硫氧化物(SOx)转化为硫酸氢盐(H2SO4)或硫酸根(SO4^2-),以实现减少大气污染物的排放的技术过程。

下面是一种脱硝施工方案:一、方案目标本方案旨在将燃煤电厂烟气中的硫氧化物(SOx)的排放浓度控制在国家标准规定的限值范围内。

二、方案内容1. 采用湿法脱硝技术,主要包括脱硝剂喷射系统、反应器和有害废气处理系统。

2. 脱硝剂喷射系统采用氨气喷射方式,将氨气与烟气充分混合,与烟气中的硫氧化物(SOx)发生反应生成硫酸氢盐(H2SO4)或硫酸根(SO4^2-)。

喷射系统属于闭路循环工艺,通过控制氨气的喷射流量,实现脱硝效果的调节。

3. 反应器采用填料式反应器,反应器内填充有稀释剂和反应剂。

稀释剂主要是水,用于稀释烟气和稳定脱硝反应温度;反应剂主要是含钒或铁的盐溶液,用于催化脱硝反应的进行。

4. 有害废气处理系统用于处理脱硝过程中产生的有害气体,主要包括氨气、硫酸氢盐和氨基酸等。

通过吸收、吸附和催化等方式,将有害气体转化为无害气体或固体物质,然后进行处理和排放。

三、施工流程1. 确定施工范围、工期和预算。

2. 设计并搭建脱硝设备,包括脱硝剂喷射系统、反应器和有害废气处理系统。

3. 安装脱硝设备,并进行调试和试运行。

4. 进行脱硝效果的监测和评估,确保脱硝效果符合要求。

5. 撤离施工现场,进行设备运行和维护的培训。

四、安全措施1. 施工人员必须佩戴相应的个人防护装备,如口罩、手套和安全帽等。

2. 工地要设置明显的安全警示标志,确保施工现场的安全。

3. 施工设备必须符合相关的安全标准,并进行定期检修和维护。

4. 严禁在无通风设备的封闭空间内进行施工,以防止有害气体的堆积和危险事故的发生。

五、环保效益本方案采用湿法脱硝技术,能够有效降低燃煤电厂烟气中的硫氧化物(SOx)的排放浓度,减少大气污染物的排放,提高环境质量。

同时,通过有害废气处理系统的处理,能够将有害气体转化为无害气体或固体物质,实现了资源化和无害化的处理方式。

脱硝工艺管道施工方案

脱硝工艺管道施工方案

脱硝工艺管道施工方案脱硝工艺是指通过一系列的化学反应和工艺操作,将含有氮氧化物(NOx)的燃烧废气中的氮氧化物转化为无毒、无害的氮和水,从而减少大气污染的过程。

脱硝工艺管道的施工方案需要结合具体工艺要求和现场条件进行设计和实施。

下面将介绍一种常用的脱硝工艺管道施工方案。

1.施工准备:1.1在施工前对现场进行勘测,确定管道布局和施工路径。

1.2根据设计要求制定详细的施工方案,包括施工流程、材料清单和质量控制要求。

1.3采购所需的管道材料和设备,并进行验收。

1.4组织施工人员,进行相关培训,确保施工安全。

2.管道安装:2.1根据设计方案,进行管道的标定和切割。

2.2根据现场条件和工艺要求,进行管道支架的安装。

2.3进行管道的焊接和连接,确保连接的牢固和密封。

2.4进行管道的铺设和固定,保证管道的稳定性和安全性。

2.5进行管道的测试,包括压力测试和泄漏测试,确保管道的质量和安全。

3.设备安装:3.1根据设计要求和现场条件,进行脱硝设备的安装。

3.2进行设备的调试和检测,确保设备的正常运行。

3.3安装相关仪表和控制系统,以便对脱硝过程进行监控和控制。

3.4进行设备的绝缘和防腐处理,保护设备的寿命和稳定运行。

4.安全措施:4.1制定详细的安全操作规程和应急预案,确保施工过程中的安全。

4.2配备必要的安全防护设备,包括安全帽、防护眼镜、防滑鞋等。

4.3进行安全检查和巡视,及时排除施工现场的安全隐患。

4.4进行施工人员的安全培训,提高施工人员安全意识和操作技能。

5.质量控制:5.1制定详细的质量控制方案,包括材料验收、工序检查和成品检测等。

5.2进行材料的检验和验收,确保材料的质量和合格。

5.3进行工序的检查和验收,确保施工过程的质量和合格。

5.4进行成品的检测和验收,确保脱硝过程的效果和合格。

综上所述,脱硝工艺管道的施工方案需要在施工准备、管道安装、设备安装、安全措施和质量控制等方面进行综合考虑,以确保脱硝工艺的顺利实施和安全运行。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

北京国电龙源环保工程有限公司BEI JIN GUO DIAN LONGYUAN ENVIRONMENTAL PROTECTION ENGINEERING CO., LTD国电克拉玛依2×350MW热电联产工程氨区设备及管道安装施工方案编号:KD-LYHB-JS01-GL-006名称:氨区设备及管道安装施工方案编制:审核:安全:批准:北京国电龙源环保工程有限公司克拉玛依项目部二零一二年七月一十三日目录一、工程概况............................................... 错误!未定义书签。

二、编制依据............................................... 错误!未定义书签。

三、施工必备条件 (2)四、作业程序、方法 (3)五、质量通病及预防措施 (12)六、精细化施工管理 (14)七、洁净化施工管理 (15)八、安全文明施工 (15)☆九、工程建设标准强制性条文 (16)十、附表 (17)一、工程概况国电克拉玛依2×350MW热电联产工程锅炉为超临界参数变压运行螺旋管圈直流炉,单炉膛、一次再热、采用前后墙对冲燃烧方式、平衡通风、紧身封闭、固态排渣、全钢构架、全悬吊结构Ⅱ型锅炉。

锅炉尾部烟气采用选择性催化还原脱硝处理工艺(SCR),每台机组设一套SCR脱硝装置,SCR反应器直接布置在省煤器之后空预器之前的烟道上。

本液氨储存及蒸发系统即是为国电克拉玛依2×350MW热电联产工程烟气脱线EPC 总承包工程提供符合要求的气氨而建立。

本次安装的氨区设备与管道系统主要由液氨储存系统、液氨蒸发系统两部分组成。

主要工程量如下:二、编制依据2.1 《北京国电龙源环保工程有限公司及四川省化工设计院氨区施工图纸》2.2 《工业金属管道工程施工规范》GB50235-20102.3 《工业金属管道工程施工质量验收规范》GB50184-20112.4 《现场设备,工业管道焊接工程施工及验收规范》GB50236-20112.5 《阀门检验与管理规程》SH3518-20002.6 《工业设备及管道绝热工程施工规范》GB50126-20082.7 《工业设备,管道防腐蚀工程施工及验收规范》HG/T229-972.8 《管法兰用垫片密封性能试验方法》GB/T12385-20082.9 《火力发电厂焊接技术规程》DL/T 869-20042.10 《电力建设施工及验收技术规范电厂化学篇》 DL/L5190.4-20042.11 《电力建设施工质量验收及评价规程第5部分:管道及系统》DL/T 5210.5-2009 2.12 《火力发电厂管道支吊架验收规程》DL/T 1113-20092.13 《电力建设施工质量验收及评价规程第2部分:锅炉篇》DL/T 5210.2-20092.14 《电力建设安全工作规程》第1部分:火力发电厂DL5009.1-20022.15 《火电厂烟气脱硝工程施工验收技术规程》DL/T5257-20102.06 《特种设备安全监察条例》(国务院令第549号)2.17 《工程建设标准强制性条文》电力工程部分2.18 《中国国电集团公司工程精细化管理资料汇编》三、施工必备条件:3.1施工图纸已到位并会审,待装设备运至施工现场,管材、阀门、连接件、管件、支吊架材料、支吊架连接件等已供到现场,且设备及材料经甲方或监理确认完好、符合要求;3.2施工机具,施工人员到位,具备安装能力3.2.1劳动力组织:安装班长1名、安装作业8名、起重工1名、电工1名、钳工3名、电焊工3名。

3.2.2施工机械、工器具的配备3.2.3凡影响设备安装的建筑施工已完工,施工现场清洁、无杂物,并办理完土建交付安装中间验收交接书;3.2.4设备基础上已做好了安装基准线与基准标高;四、作业程序、方法4.1 作业程序:4.2施工内容、方法及技术要求4.2.1施工准备4.2.1.1所有施工人员必须参加技术交底,并熟悉图纸。

4.2.1.2工器具准备齐全。

4.2.1.3根据图纸清单对设备及材料数量进行清点及外观检查,如有缺陷的部件应及时上报,不得擅自处理。

4.2.1.4压力容器及压力管道部分已办理告知手续4.2.2基础验收、划线根据图纸对土建移交的基础进行复查。

复查地脚螺栓孔的位置尺寸、复查预埋铁板的位置尺寸、复查基础纵横中心线和标高、基础复查、划线(纵横中心线偏差≤10mm、标高偏差≤10mm)。

并详细作好各项复查记录。

4.3设备及材料清点、检查4.3.1参照图纸和供货清单对到货设备及管道材料、阀门、连接件、支吊架进行外观检查并核对其规格、材质,检查部件是否完整,有无部件漏供,保证外观无锈蚀、凹陷及裂纹和重皮等缺陷。

4.3.2设备外观无损伤、尺寸符合设计要求:各接管座数量齐全,规格位置正确,无歪斜、法兰结合面无划伤;就地液位计接口法兰位置、距离等尺寸符合设计要求;核查设备及管材出厂技术资料(产品质量证明书、出厂检验合格证等)。

4.4液氨卧式储罐安装4.4.1将地脚螺栓按图纸位置先放置于液氨储罐基础预留孔内,用汽车吊分别将液氨卧式储罐吊至各自基础预埋铁上(注意管口方位),并用地脚螺栓初步定位。

4.4.2进行找正就位,找正要求:罐体安装水平度允许偏差:两端高度最大允许偏差≤5mm;罐体横、纵向中心线允许偏差≤5mm;固定端符合设计,固定牢靠;滑动端应膨胀自如。

按图纸要求安装液位计。

4.4.3验收合格后,对地脚螺栓孔进行灌浆,待混凝土强度达到要求后将固定端地脚螺栓紧固牢靠,滑动端地脚螺栓紧固后松二到三扣。

4.5气氨缓冲罐安装4.5.1将地脚螺栓按图纸位置先放置于气氨缓冲罐基础预留孔内,用汽车吊分别将气氨缓冲罐吊至各自基础上(注意管口方位),进行找正就位,找正要求:罐体横、纵向中心线允许偏差≤5mm;垂直度允许偏差:高度的2/1000,且≤5mm。

4.5.2验收合格后,对地脚螺栓孔进行灌浆,待混凝土强度达到要求后将地脚螺栓紧固牢靠。

4.6液氨蒸发器安装4.6.1将地脚螺栓按图纸位置先放置于液氨蒸发器基础预留孔内,用汽车吊分别将液氨蒸发器吊至各自基础上(注意管口方位),进行找正就位,找正要求:液氨蒸发器横、纵向中心线允许偏差≤5mm;垂直度允许偏差:高度的2/1000,且≤5mm。

4.6.2验收合格后,对地脚螺栓孔进行灌浆,待混凝土强度达到要求后将地脚螺栓紧固牢靠。

4.7液氨输送泵安装4.7.1将地脚螺栓按图纸位置先放置于液氨输送泵基础预留孔内,用汽车吊分别将液氨输送泵吊至各自基础上(注意进出口管口方位),进行找正就位,找正要求:液氨泵标高偏差≤10mm;横、纵向中心线允许偏差≤5mm;安装水平度允许偏差≤2mm;对轮找正要求:圆周及端面允许偏差≤0.06mm。

4.7.2验收合格后,对地脚螺栓孔进行灌浆,待混凝土强度达到要求后将地脚螺栓紧固牢靠。

4.8氨气稀释罐安装将氨气稀释罐按图纸位置用汽车吊吊至基础上(注意管口方位),进行找正就位,找正要求:罐体横、纵向中心线允许偏差≤5mm;垂直度允许偏差:高度的2/1000,且≤5mm。

4.9压缩空气储罐安装4.9.1将地脚螺栓按图纸位置先放置于压缩空气储罐基础预留孔内,用汽车吊将压缩空气储罐吊至基础上(注意管口方位),进行找正就位,找正要求:罐体横、纵向中心线允许偏差≤5mm;垂直度允许偏差:高度的2/1000,且≤5mm。

4.9.2验收合格后,对地脚螺栓孔进行灌浆,待混凝土强度达到要求后将地脚螺栓紧固牢靠。

4.10氨卸料压缩机安装4.10.1将地脚螺栓按图纸位置先放置于氨卸料压缩机基础预留孔内,分别将氨卸料压缩机吊至各自基础上,进行找正就位,找正要求:卸氨压缩机横、纵向中心线允许偏差≤5mm;安装水平度允许偏差≤2mm。

4.10.2验收合格后,对地脚螺栓孔进行灌浆,待混凝土强度达到要求后将地脚螺栓紧固牢靠。

4.11废水输送泵安装按图纸位置用汽车吊将废水输送泵吊至各自基础上(注意管口方位),进行找正就位,找正要求:废水泵标高偏差≤10mm;横、纵向中心线允许偏差≤5mm;安装水平度允许偏差≤2mm;垂直度允许偏差:高度的2/1000,且≤5mm。

4.12陆用流体装卸臂安装将装卸臂立柱固定底板用螺栓与基础连接牢固,接着将液相臂和气相臂分别安装在立柱上,液相臂在下面,气相臂在上面。

使内臂保持水平,将弹簧缸放于外臂上,抬起外臂至合适位置,用销轴使弹簧缸与连接架相连接,调整弹簧缸压力,使外臂转动自如。

4.13管道系统安装4.13.1管道系统包括:液氨储存与蒸发系统、废水系统、消防水系统、生活水及压缩空气系统。

4.13.2管道安装4.13.2.1管道安装前要检验管道的规格与材质,正确无误后方可安装。

4.13.2.2管子、管件、阀门内部要清理干净,无杂物。

4.13.2.3管道安装时,组合件应具备足够的刚性,吊装后不得有变形,临时固定应牢固可靠。

4.13.2.4管子组对与对接焊缝应符合下列要求:1)对接管口时,应检查管道平直度,在距接口中心200mm处测量,允许偏差为1mm,在所对接管子的全长范围内,最大偏差值应不超过10mm;2)焊接采用氩弧+电焊方式,公称直径小于DN50采用全氩焊接工艺,公称直径大于DN50,采用氩+电联焊方式,即氩弧打底电焊盖面。

管子对口时应打V形坡口,组对处应加以垫置牢固,避免在焊接过程中产生错位和变形,坡口内及外缘20mm范围内母材无裂纹、重皮、坡口破损及毛刺等缺陷,坡口尺寸符合设计图纸要求,焊口组对前应将坡口表面及附近母材(内、外壁)的油、漆、垢、锈等清理干净,直至发出金属光泽,清理范围对接接头坡口每侧各为(10-15)mm。

对口错边不得超过壁厚10%,且不大于1mm;3)管道焊口距支架的距离应保证焊接操作的需要;4)管道穿墙时应加套管,套管长度应大于墙厚20~25mm;5)焊接时焊接材料要符合设计规定,如没明确要求时须选择金属性能、化学成分与母材相应且工艺性能良好的焊接材料。

对口焊接时环境温度应在5℃以上,焊接时管子及管道内不得有穿堂风;环境温度低于5℃及以下时可采取防护措施,同时对焊口进行焊前预热,预热温度根据管壁厚度确定,一般在150-200℃之间,预热后及时进行焊接,焊后及时进行保温热处理。

氩弧或电焊焊接电流控制在90--120A为宜,根据母材材质成分及壁厚控制焊接层间温度在规范之内。

焊条选用应根据管道材质的化学成分和机械性能,按照相应的标准GB/T5117-1995碳钢焊条;GB/T 5118-1995 低合金钢焊条 GB/T 983-1995 不锈钢焊条,选用对应牌号的焊条或焊丝。

对于Q345(16Mn)材质和不锈钢材质,按照GB/T 5118-1995 低合金钢焊条和GB/T 983-1995 不锈钢焊条标准,选用低氢型焊条,焊条直径适宜在3.2-4.0mm为宜,使用前,应进行烘干260-350℃保温1h以上。
