常用集成电路的封装标准大全

元件封装的种类及辨识

元件封装的种类及辨识元件封装是指将电子元件或器件包装成具有一定外观尺寸和形状的外壳材料，以便于插入电路板或其他设备中，起到保护元件，方便组装和焊接的作用。

根据不同的要求和应用，元件封装有多种不同的类型和辨识方式。

下面将介绍一些常见的元件封装类型及其辨识方法。

1. DIP封装（Dual in-line package）DIP封装是一种常见的传统封装类型，多用于集成电路、模拟电路和线性电路等元件中。

辨识DIP封装的方法是通过外形尺寸和引脚数目来判断，通常为2至64个引脚，基本呈矩形形状。

2. SOP封装（Small Outline Package）SOP封装是一种比DIP更小巧且外形扁平的封装类型，常用于集成电路和数字电路等元件中。

辨识SOP封装的方法是通过外形尺寸和引脚数目来判断，通常为8至64个引脚，外形为长方形。

3. QFP封装（Quad Flat Package）QFP封装是一种大规模引脚密集的表面贴装封装类型，通常用于集成电路和微处理器等元件中。

辨识QFP封装的方法是通过外形尺寸和引脚数目来判断，通常为32至256个引脚，外形为正方形或长方形。

4. BGA封装（Ball Grid Array）BGA封装是一种与QFP相似的封装类型，其引脚位于封装底部，通过焊球连接到电路板上。

BGA封装常用于高密度和高频率电路中，例如芯片组、微处理器和图形处理器等元件。

辨识BGA封装的方法是通过外形尺寸和焊球排列布局来判断，外形通常为正方形。

5. SMD封装（Surface Mount Device）SMD封装是一种直接表面贴装的封装类型，用于电子元件直接焊接到电路板的表面。

SMD封装主要分为无源SMD和有源SMD两大类。

其中无源SMD封装包括贴片电阻、贴片电容等元件，有源SMD封装则包括晶体管、三极管等元件。

辨识SMD封装的方法是通过外形尺寸、标识代码和引脚间距来判断。

6. COB封装（Chip-On-Board）COB封装是指将芯片直接粘贴在电路板上，通常不使用封装外壳。

常用PCB封装图解

常用集成电路芯片封装图doc文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

PCB 元件库命名规则2.1 集成电路（直插）用DIP-引脚数量+尾缀来表示双列直插封装尾缀有N 和W 两种,用来表示器件的体宽N 为体窄的封装，体宽300mil,引脚间距2.54mm W 为体宽的封装, 体宽600mil,引脚间距 2.54mm 如：DIP-16N 表示的是体宽300mil,引脚间距2.54mm 的16 引脚窄体双列直插封装 2.2 集成电路（贴片）用SO-引脚数量+尾缀表示小外形贴片封装尾缀有N、M 和W 三种,用来表示器件的体宽N为体窄的封装，体宽150mil,引脚间距 1.27mm M 为介于N 和W 之间的封装，体宽208mil,引脚间距1.27mm W 为体宽的封装, 体宽300mil,引脚间距 1.27mm 如：SO-16N 表示的是体宽150mil，引脚间距1.27mm 的16 引脚的小外形贴片封装若SO 前面跟M 则表示为微形封装，体宽118mil,引脚间距0.65mm 2.3 电阻 2.3.1 SMD 贴片电阻命名方法为：封装+R 如：1812R 表示封装大小为1812 的电阻封装2.3.2 碳膜电阻命名方法为：R-封装如：R-AXIAL0.6 表示焊盘间距为0.6 英寸的电阻封装 2.3.3 水泥电阻命名方法为：R-型号如：R-SQP5W 表示功率为5W 的水泥电阻封装 2.4 电容 2.4.1 无极性电容和钽电容命名方法为：封装+C 如：6032C 表示封装为6032 的电容封装 2.4.2 SMT 独石电容命名方法为：RAD+引脚间距如：RAD0.2 表示的是引脚间距为200mil 的SMT 独石电容封装 2.4.3 电解电容命名方法为：RB+引脚间距/外径如：RB.2/.4 表示引脚间距为200mil, 外径为400mil 的电解电容封装 2.5 二极管整流器件命名方法按照元件实际封装，其中BAT54 和1N4148 封装为1N4148 2.6 晶体管命名方法按照元件实际封装，其中SOT-23Q 封装的加了Q 以区别集成电路的SOT-23 封装，另外几个场效应管为了调用元件不致出错用元件名作为封装名 2.7 晶振HC-49S,HC-49U 为表贴封装，AT26,AT38 为圆柱封装，数字表规格尺寸如：AT26 表示外径为2mm，长度为8mm 的圆柱封装 2.8 电感、变压器件电感封封装采用TDK 公司封装 2.9 光电器件 2.9.1 贴片发光二极管命名方法为封装+D 来表示如：0805D 表示封装为0805 的发光二极管 2.9.2 直插发光二极管表示为LED-外径如LED-5 表示外径为5mm 的直插发光二极管2.9.3 数码管使用器件自有名称命名 2.10 接插件 2.10.1 SIP+针脚数目+针脚间距来表示单排插针，引脚间距为两种：2mm，2.54mm 如：SIP7-2.54 表示针脚间距为 2.54mm 的7 针脚单排插针 2.10.2 DIP+针脚数目+针脚间距来表示双排插针，引脚间距为两种：2mm，2.54mm 如：DIP10-2.54 表示针脚间距为2.54mm 的10 针脚双排插针 2.10.3 其他接插件均按E3 命名 2.11 其他元器件详见《Protel99se 元件库清单》3 SCH 元件库命名规则3.1 单片机、集成电路、二极管、晶体管、光电器件按照器件自有名称命名 3.2 TTL74 系列和COMS 系列是从网上找的元件库，封装和编码需要在画原理图时重新设定 3.3 电阻 3.3.1 SMD 电阻用阻值命名，后缀加-F 表示1%精度，如果一种阻值有不同的封装，则在名称后面加上封装如：3.3-F-1812 表示的是精度为1%，封装为1812，阻值为 3.3 欧的电阻 3.3.2 碳膜电阻命名方法为：CR+功率-阻值如：CR2W-150 表示的是功率为2W，阻值为150 欧的碳膜电阻 3.3.3 水泥电阻命名方法为：R+型号-阻值如：R-SQP5W-100 表示的是功率为5W，阻值为100 欧的水泥电阻 3.3.4 保险丝命名方法为：FUSE-规格型号，规格型号后面加G 则表示保险管如：FUSE-60V/0.5A 表示的是60V,0.5A 的保险丝 3.4 电容3.4.1 无极性电容用容值来命名，如果一种容值有不同的封装，则在容值后面加上封装。

常用集成电路的封装标准规定全套整合

DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.DIP-8 DIMENSION (FIG. NO. DIM-DIP8-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.DIP-14 DIMENSION (FIG. NO. DIM-DIP14-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.DIP-16 DIMENSION (FIG. NO. DIM-DIP16-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.DIP-28 DIMENSION (FIG. NO. DIM-DIP28-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.DIP-12H DIMENSION (FIG. NO. DIM-DIP12H-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SDIP-24 DIMENSION (FIG. NO. DIM-SDIP24-0103-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.FSIP-12H DIMENSION (FIG. NO. DIM-FSIP12-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOP-8 DIMENSION (FIG. NO. DIM-SOP8-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOP-14 DIMENSION (FIG. NO. DIM-SOP14-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOP-16 DIMENSION (FIG. NO. DIM-SOP16-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOP-20 DIMENSION (FIG. NO. DIM-SOP20-0103-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOP-24 DIMENSION (FIG. NO. DIM-SOP24-0103-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOP-28 DIMENSION (FIG. NO. DIM-SOP28-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-92 DIMENSION (FIG. NO. DIM-TO92-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-92L DIMENSION (FIG. NO. DIM-TO92L-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-92M DIMENSION (FIG. NO. DIM-TO92M-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-92SP DIMENSION (FIG. NO. DIM-TO92SP-0011-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-92NL DIMENSION (FIG. NO. DIM-TO92NL-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-126 DIMENSION (FIG. NO. DIM-TO126-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-220 DIMENSION (FIG. NO. DIM-TO220-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-220B DIMENSION (FIG. NO. DIM-TO220B-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-220FP-4 DIMENSION (FIG. NO. DIM-TO220FP-0100-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-3 DIMENSION (FIG. NO. DIM-TO3-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-251 DIMENSION (FIG. NO. DIM-TO251-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-252 DIMENSION (FIG. NO. DIM-TO252-0009-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-263 DIMENSION (FIG. NO. DIM-TO263-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOT-113 DIMENSION (FIG. NO. DIM-SOT113-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOT-223 DIMENSION (FIG. NO. DIM-SOT223-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOT-23 DIMENSION (FIG. NO. DIM-SOT23-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOT-23 VERTICAL DIMENSION (FIG. NO. DIM-SOT23V-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOT-25 DIMENSION (FIG. NO. DIM-SOT25-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOT-89 DIMENSION (FIG. NO. DIM-SOT89-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TSSOP-8 DIMENSION (FIG. NO. DIM-TSSOP8-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING TO-92 DIMENSION (FIG. NO. DIM-TAPING-TO92-0105-C 1/2)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING TO-92 DIMENSION (FIG. NO. DIM-TAPING-TO92-0105-C 2/2)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOP-8 DIMENSION (FIG. NO. DIM-TAPING-SOP8-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOP-14 DIMENSION (FIG. NO. DIM-TAPING-SOP16-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOP-16 DIMENSION (FIG. NO. DIM-TAPING-SOP16-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOP-28 DIMENSION (FIG. NO. DIM-TAPING-SOP28-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOT-23 DIMENSION (FIG. NO. DIM-TAPING- SOT23-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOT-223 DIMENSION (FIG. NO. DIM-TAPING-SOT223-0105-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOT-25 DIMENSION (FIG. NO. DIM-TAPING-SOT25/26-0105-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOT-26 DIMENSION (FIG. NO. DIM-TAPING-SOT25/26-0105-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOT-89 DIMENSION (FIG. NO. DIM-TAPING-SOT89-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING TO-252 DIMENSION (FIG. NO. DIM-TAPING-TO252-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING TO-263 DIMENSION (FIG. NO. DIM-TAPING-TO263-0105-A)DIMENSION UTCUNISONIC TECHNOLOGIES CO., LTD.TAPING TSSOP-8 DIMENSION (FIG. NO. DIM-TAPING-TSSOP8-0105-A)。

集成电路的封装方式

集成电路的封装方式随着电子技术的发展，集成电路已经成为现代电子产品中不可或缺的一部分。

而集成电路的封装方式则是保护和连接芯片的重要环节。

本文将介绍几种常见的集成电路封装方式，包括DIP封装、QFP封装、BGA封装以及CSP封装。

DIP封装，即双列直插封装（Dual In-line Package），是最早也是最常见的一种封装方式。

DIP封装的芯片引脚通过两行排列在芯片的两侧，方便插入插座或焊接到电路板上。

DIP封装的优点是成本低廉、易于维修和更换，但其缺点是占用空间较大，限制了芯片的集成度和密度。

QFP封装，即四边形薄封装（Quad Flat Package），是一种较新的封装方式。

QFP封装的芯片引脚通过四边排列在芯片的四周，使得芯片的尺寸更小，适用于高密度集成电路。

QFP封装的优点是体积小、引脚多、传导性能好，但其缺点是焊接难度较大，需要使用SMT设备进行焊接。

BGA封装，即球栅阵列封装（Ball Grid Array），是一种高密度的封装方式。

BGA封装的芯片引脚通过芯片底部的焊球连接到电路板上，使得芯片的引脚数量和密度更高。

BGA封装的优点是高集成度、体积小、传导性能好，但其缺点是焊接难度较大，需要使用专用设备进行焊接。

CSP封装，即芯片级封装（Chip Scale Package），是一种最小尺寸的封装方式。

CSP封装将芯片封装在最小尺寸的封装基板上，使得芯片的尺寸和重量更小。

CSP封装的优点是体积小、重量轻、传导性能好，适用于小型移动设备等场景。

但由于其尺寸小，焊接和维修难度较大。

除了以上几种常见的封装方式外，还有一些特殊的封装方式，如PGA封装（Pin Grid Array）、SOIC封装（Small Outline Integrated Circuit）等。

这些封装方式都有各自的特点和适用场景，可以根据具体的需求选择合适的封装方式。

在选择集成电路的封装方式时，需要考虑多个因素，如芯片的功耗、集成度、散热性能、可靠性和成本等。

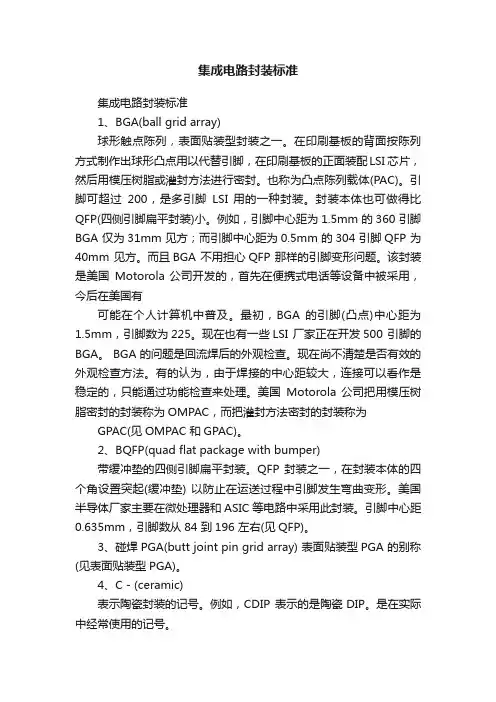

集成电路封装标准

集成电路封装标准集成电路封装标准1、BGA(ball grid array)球形触点陈列，表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体(PAC)。

引脚可超过200，是多引脚LSI 用的一种封装。

封装本体也可做得比QFP(四侧引脚扁平封装)小。

例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm 的304 引脚QFP 为40mm 见方。

而且BGA 不用担心QFP 那样的引脚变形问题。

该封装是美国Motorola 公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。

最初，BGA 的引脚(凸点)中心距为1.5mm，引脚数为225。

现在也有一些LSI 厂家正在开发500 引脚的BGA。

BGA 的问题是回流焊后的外观检查。

现在尚不清楚是否有效的外观检查方法。

有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。

美国Motorola 公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为GPAC(见OMPAC 和GPAC)。

2、BQFP(quad flat package with bumper)带缓冲垫的四侧引脚扁平封装。

QFP 封装之一，在封装本体的四个角设置突起(缓冲垫) 以防止在运送过程中引脚发生弯曲变形。

美国半导体厂家主要在微处理器和ASIC 等电路中采用此封装。

引脚中心距0.635mm，引脚数从84 到196 左右(见QFP)。

3、碰焊PGA(butt joint pin grid array) 表面贴装型PGA 的别称(见表面贴装型PGA)。

4、C－(ceramic)表示陶瓷封装的记号。

例如，CDIP 表示的是陶瓷DIP。

是在实际中经常使用的记号。

5、Cerdip用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。

常用集成电路封装类型及介绍

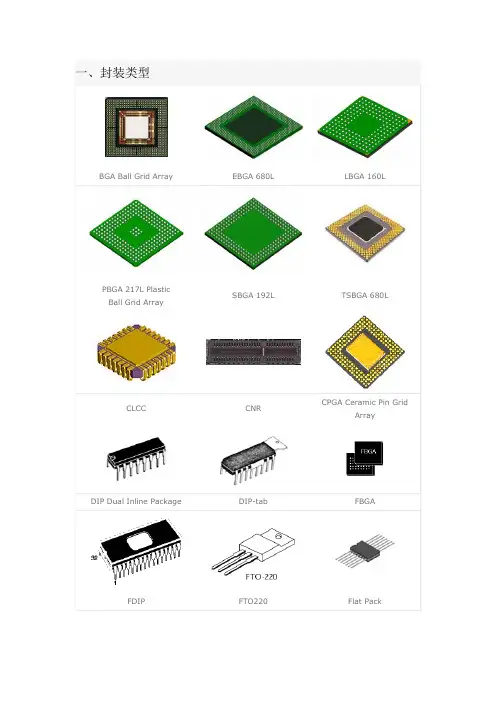

一、封装类型BGA Ball Grid Array EBGA 680L LBGA 160LPBGA 217L PlasticBall Grid ArraySBGA 192L TSBGA 680L CLCC CNRCPGA Ceramic Pin GridArray DIP Dual Inline Package DIP-tab FBGAFDIP FTO220 Flat PackHSOP28 ITO220 ITO3pJLCC LCC LDCCLGA LQFP PCDIPPGA Plastic Pin Grid Array PLCC PQFP PSDIP LQFP 100L METAL QUAD 100LPQFP 100L QFP Quad Flat Package SOT220SOT223 SOT223 SOT23SOT23/SOT323 SOT25/SOT353 SOT26/SOT363 SOT343 SOT523 SOT89SOT89LAMINATE TCSP 20LChip ScalePackageTO252TO263/TO268 Socket 603 Foster SO DIMM Small OutlineDual In-line Memory ModuleSOCKET 370 For intel 370 pinPGA Pentium III & Celeron CPUSOCKET 423 For intel 423pin PGA Pentium 4 CPUSOCKET 462/SOCKET A ForPGA AMD Athlon & DuronCPUSOCKET 7 For intelPentium & MMX Pentium CPUQFP Quad Flat Package TQFP 100L SBGA SC-70 5L SDIP SIP Single Inline Package SO Small Outline Package SOJ 32LSOJ SOP EIAJ TYPE II 14L SOT220SSOP 16L SSOP TO18TO220 TO247 TO264TO3 TO5 TO52TO71 TO72 TO78TO8 TO92 TO93TO99 TSOP Thin Small TSSOP or TSOP II ThinOutline Package Shrink Outline PackageuBGA Micro Ball Grid Array uBGA Micro Ball Grid ArrayZIP Zig-ZagInline Package C-Bend LeadCERQUAD CeramicQuad Flat PackCeramic CaseLAMINATE CSP 112LChip Scale PackageGull Wing Leads LLP 8LaPCI 32bit 5V PeripheralComponent InterconnectPCI 64bit 3.3V PeripheralComponent InterconnectPCMCIA PDIP PLCC SIMM30 SingleIn-line Memory ModuleSIMM72 Single In-line Memory Module SIMM72 Single In-lineMemory ModuleSLOT 1 For intel Pentium IIPentium III & Celeron CPUSLOT A ForAMD Athlon CPUSNAPTK SNAPTKSNAPZP SOH二、命名规则a.球形触点阵列（BGA）：*BGA+pin数+引脚节距（mil）+球的列数×球的行数，“*”代表BGA的类型（VBGA、FBGA等），例如FBGA256-40-1616，BGA类型为FBGA，pin数为256，pin的节距为40mil（即1mm），16×16的阵列，b.小外型封装器件（SOIC/SSOIC/SSOP/TSOP/TSSOP）：pin数+间距（mil）-外形宽度。

集成电路封装方式

集成电路的各种封装形式有什么特点？常见的七种集成电路的封装形式如下：1、SO封装引线比较少的小规模集成电路大多采用这种小型封装。

SO封装又分为几种，芯片宽度小于0.15in，电极引脚数目比较少的（一般在8~40脚之间），叫做SOP封装；芯片宽度在0.25in以上，电极引脚数目在44以上的，叫做SOL封装，这种芯片常见于随机存储器（RAM）；芯片宽度在0.6in以上，电极引脚数目在44以上的，叫做SOW封装，这种芯片常见于可编程存储器（E2PROM）。

有些SOP 封装采用小型化或薄型化封装，分别叫做SSOP封装和TSOP封装。

大多数SO封装的引脚采用翼形电极，也有一些存储器采用J形电极（称为SOJ），有利于在插座上扩展存储容量。

SO封装的引脚间距有1.27mm、1.0mm、0.8mm、0.65mm和0.5mm几种。

2、QFP封装QFP（Quad Flat Package）为四侧引脚扁平封装，是表面组装集成电路主要封装形式之一，引脚从四个侧面引出呈翼（L）形。

基材有陶瓷、金属和塑料三种。

从数量上看，塑料封装占绝大部分。

当没有特别表示出材料时，多数情况为塑料QFP。

塑料QFP是最普及的多引脚LSI封装，不仅用于微处理器、门阵列等数字逻辑LSI电路，而且也用于VTR信号处理、音响信号处理等模拟LSI电路。

引脚中心距有1.0mm、0.8mm、0.65mm、0.5mm、0.4mm、0.3mm等多种规格，引脚间距最小极限是0.3mm，最大是1.27mm。

0.65mm中心距规格中最多引脚数为304。

为了防止引脚变形，现已出现了几种改进的QFP品种。

如封装的四个角带有树脂缓冲垫（角耳）的BQFP，它在封装本体的四个角设置突起，以防止在运送或操作过程中引脚发生弯曲变形。

3、PLCC封装PLCC是集成电路的有引脚塑封芯片载体封装，它的引脚向内钩回，叫做钩形（J形）电极，电极引脚数目为16~84个，问距为1.27mm。

电子元件集成电路IC的封装DIPQFPPGABGACSPCGALGAZIFSOPPFP

电子元件集成电路IC的封装
DIPQFPPGABGACSPCGALGAZIFSOPPFP
包括：
一、DIP(Dual In-line Package)
1.定义
DIP(Dual In-line Package)是集成电路的一种常用封装方式，它是
一种在宽度相等的两排端接，上下两面引出，用来外接线、芯片封装的多
引脚，多用于插针式的芯片封装。

2.优点
（1）DIP封装外观结构简单，在制作安装接口方面更为容易，它们
可以方便地通过插针的方式进行安装或拆卸，安装速度快，方便安装检查；
（2）DIP封装实物体积小，可以装入较小的外壳，容易地安放在电
路板上，对于垂直和水平的电路板都有较大的优势；
（3）DIP封装具有良好的电气特性和可靠性，外接引脚被锁住，芯
片的散热性能好；
（4）DIP封装有着更优越的继电器特性及价格优势，它们的原料成
本低廉，制成成本也不高，所以在价格上也得到很好的优势。

3.缺点
（1）DIP封装容易受到污染和尘埃，可能会造成封装的芯片的损坏；
（2）DIP封装一般的片上空间与非片上封装形式相比，更加紧凑，
但外形相对来说比较大，有时在设计小型产品时，这会成为一个不便；
（3）DIP封装在安装插针的时候，不具有人性化的设计，容易受到拉伤的影响；
（4）DIP封装有限的锡盘面积，使得提升处理性能受到限制，无法满足一些性能要求比较高的应用。
