超声多普勒胎儿监护仪技术参数
超声多普勒胎儿监护仪技术参数一、监护参数：胎心率（FHR）,宫缩压力（TOCO）,自动胎动（AFM）二、选配：1.内置充电锂电池，可不间断监护；2.外接胎儿刺激器，刺激标识与胎心宫缩曲线同步显示并描记打印，胎儿振动刺激节奏可通过旋钮调整；3.支持挂墙、台车、挂墙支架放置。
三、工作环境：1.工作电压：IoO-240V〜工作频率：50∕60Hz2.温度：+5°C~+40o C3.湿度：25%~80%（无冷凝）4.大气压：860hPa~1060hPa四、产品性能:1.整机1.1一体化探头架设计，支持挂墙放置探头、移动放置探头，方便医生出诊;1.2飞梭和硅胶按键两种操作方式：1.3易装纸打印结构设计，一键式纸仓开关；1.4隐藏式提手，方便移动:1.5双胎心率重合报警（SOV）；1.6回顾报警功能，可回顾最近的100条报警信息：1.760小时CTG存储、l三l放，打印，掉电数据存储；1.8模块化结构，方便升级：1.9内置通讯接口，可与中央站组成网络系统；1.10具有查找监护记录功能；1.11通过欧盟CE认证。
1.12通过美国FDA注册2.显K：2.15英寸高清晰液晶黑白屏，90度用度内任意翻转。
2.2良好的人机对话界面，多种界面可选；2.3胎心率IIO-160bpm正常范围区域标识(可调)；2.4可同步显示和打印胎儿活动图曲线；2.5多种监护界面，显示胎儿监护曲线及数字；支持大字体显示2.6监护曲线：胎心率(FHR)曲线，宫缩压力(TOCO)曲线，自动胎动(AFM)曲线；3.探头：3.1全新探头外观设计，更符合人机工程学原理3.2新式探头防水设计；4.胎儿监护指标：4.1胎心：多晶片IMHZ宽波束脉冲多普勒防水探头，胎心信号扑捉稳定4,2宫缩压力;4.3胎动：手动/自动胎动检测，显示并打印胎儿活动图;。
超声多普勒系统技术参数要求
超声多普勒系统技术参数要求
一、配置要求：
1、多普勒主机一套(含软件)、
2、便携手提箱一台
3、专用仪器台车一台
4、电脑一套、激光彩色打印机一台
二、技术参数要求
1、双向血流：屏幕实时显示血流速波形
2、能够分别对动脉、静脉的血管状况进行检查
3、主机内置存储器，可储存2100组波形及数据
4、可对探头方向，模式、频率、语言、时间刻度、波形、数据等进行设置
5、内置数据接口，主机既可单独使用，又可配合计算机使用
6、多种功能的探头可供选择：4M、8M、术中探头
7、实时血流波形和数据的显示
8、标准化的检测模式使操作和分析资料
9、上下肢血管、足趾、阴茎血流研究
10、头颈部血流、皮下细小血管和移植皮瓣的血管定位及个别部位检查
11、ABI专项检查程序
12、检查程序自由设定
13、可连接专用血管软件分析
14、交直流两用，220V交流及7号电池直流供电
15、频率范围：80∕200Hz-5kHz
16、128X64点液晶显不，低电显不
17、双向运动波形(正常和缓慢模式)
18、心率：30-300BPM
19、S测量：收缩期血流速率(cm∕s)
20、MN测量：平均多普勒变速(cm∕s)
21、D测量：舒张期血流速率(cm∕s)
22、RP测量：阻抗系数RP=(S-D)/SRP=I(如果波形低于基线
23、PI测量：脉动指数PI=(波峰至波峰)MNPI≤99.99
24、SD测量：S/D比，SD=SZD
25、模式设置：记忆、波形、方向、时间刻度、其它。
彩色多普勒超声诊断仪技术参数
彩色多普勒超声诊断仪技术参数一、诊断方式彩色多普勒超声诊断仪是一种常用的医学影像设备，主要通过超声波的反射来获取人体内部的图像信息，并通过彩色多普勒技术对血流进行检测和分析。
它能够提供丰富的图像和血流信息，对于心脏、血管、肝脏、肾脏、乳腺等器官的检查有很高的诊断价值。
二、超声频率彩色多普勒超声诊断仪的超声频率通常在2-20MHz之间，不同的频率可以用于不同部位的检查。
较高频率的超声波能够提供更高的分辨率，但穿透能力较差，适用于浅表器官的检查；而较低频率的超声波能够提供较好的穿透能力，适用于深部器官的检查。
三、超声探头彩色多普勒超声诊断仪通常配备多种探头，以适应不同部位的检查需求。
常见的探头类型有线性探头、凸阵探头、透视探头等。
不同的探头具有不同的特点，可用于不同部位和不同类型的病变的检查。
四、彩色多普勒技术彩色多普勒技术是彩色多普勒超声诊断仪的核心技术之一，通过测量血流速度和方向，将其用彩色编码表示在图像上。
彩色多普勒技术能够直观地显示血液在血管内的流动情况，有助于检测血管疾病、心脏病变等。
五、图像分辨率彩色多普勒超声诊断仪的图像分辨率是衡量其成像质量的重要指标之一。
图像分辨率取决于多个因素，包括超声频率、探头类型、信号处理算法等。
较高的图像分辨率能够提供更清晰的图像细节，有助于准确诊断。
六、灰度级别彩色多普勒超声诊断仪的灰度级别是指其图像显示的灰度层次数。
灰度级别的多少影响到图像的对比度和细节显示能力。
一般来说，灰度级别越高，图像的对比度越好，细节显示越清晰。
七、帧率彩色多普勒超声诊断仪的帧率是指其图像更新的速度，一般以每秒帧数（fps）来表示。
较高的帧率能够提供流畅的图像显示，有助于医生观察和分析。
帧率的选择需要根据具体的检查需求和器官类型进行调整。
八、测量功能彩色多普勒超声诊断仪通常具有多种测量功能，如血流速度测量、心脏功能测量、血管阻力指数测量等。
这些测量功能能够为医生提供定量的数据支持，辅助诊断和判断病情。
多普勒流量计企业标准

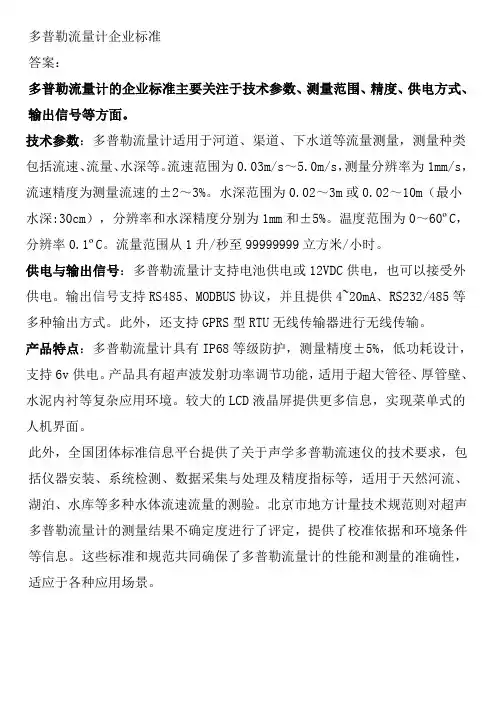

多普勒流量计企业标准
答案：
多普勒流量计的企业标准主要关注于技术参数、测量范围、精度、供电方式、输出信号等方面。
技术参数：多普勒流量计适用于河道、渠道、下水道等流量测量，测量种类包括流速、流量、水深等。
流速范围为0.03m/s～5.0m/s，测量分辨率为1mm/s，流速精度为测量流速的±2～3%。
水深范围为0.02～3m或0.02～10m（最小水深:30cm），分辨率和水深精度分别为1mm和±5%。
温度范围为0～60ºC，分辨率0.1ºC。
流量范围从1升/秒至99999999立方米/小时。
供电与输出信号：多普勒流量计支持电池供电或12VDC供电，也可以接受外供电。
输出信号支持RS485、MODBUS协议，并且提供4~20mA、RS232/485等多种输出方式。
此外，还支持GPRS型RTU无线传输器进行无线传输。
产品特点：多普勒流量计具有IP68等级防护，测量精度±5%，低功耗设计，支持6v供电。
产品具有超声波发射功率调节功能，适用于超大管径、厚管壁、水泥内衬等复杂应用环境。
较大的LCD液晶屏提供更多信息，实现菜单式的人机界面。
此外，全国团体标准信息平台提供了关于声学多普勒流速仪的技术要求，包括仪器安装、系统检测、数据采集与处理及精度指标等，适用于天然河流、湖泊、水库等多种水体流速流量的测验。
北京市地方计量技术规范则对超声多普勒流量计的测量结果不确定度进行了评定，提供了校准依据和环境条件等信息。
这些标准和规范共同确保了多普勒流量计的性能和测量的准确性，适应于各种应用场景。
多点激光多普勒测振仪技术参数

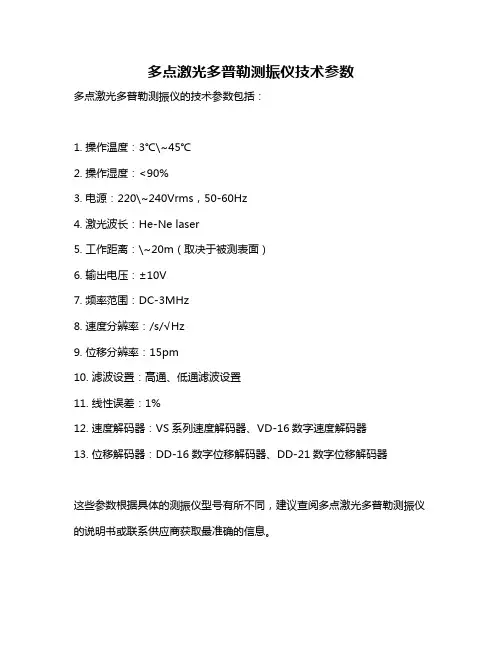

多点激光多普勒测振仪技术参数
多点激光多普勒测振仪的技术参数包括：
1. 操作温度：3℃\~45℃
2. 操作湿度：<90%
3. 电源：220\~240Vrms，50-60Hz
4. 激光波长：He-Ne laser
5. 工作距离：\~20m（取决于被测表面）
6. 输出电压：±10V
7. 频率范围：DC-3MHz
8. 速度分辨率：/s/√Hz
9. 位移分辨率：15pm
10. 滤波设置：高通、低通滤波设置
11. 线性误差：1%
12. 速度解码器：VS系列速度解码器、VD-16数字速度解码器
13. 位移解码器：DD-16数字位移解码器、DD-21数字位移解码器
这些参数根据具体的测振仪型号有所不同，建议查阅多点激光多普勒测振仪的说明书或联系供应商获取最准确的信息。

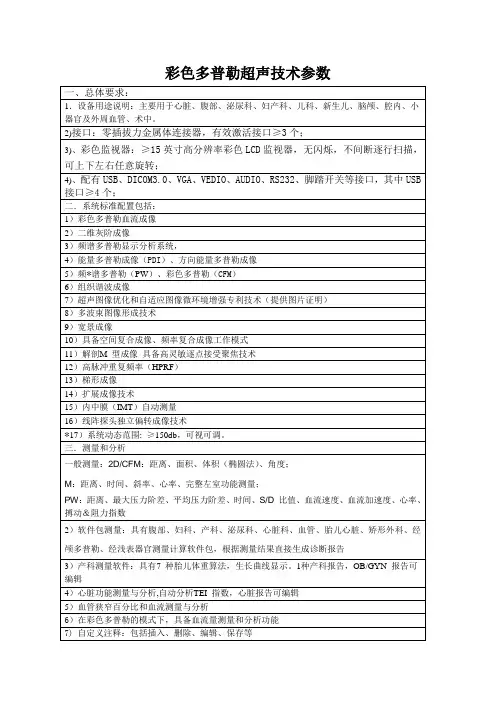

彩色多普勒超声技术参数
3）谐波成像
4）腹部凸阵探头：128阵元，工作频率：2.0-6.0MHz，最大探测深度指标≥180mm
5）线阵探头：128阵元，工作频率：5.0-12.0MHz，最大探测深度指标≥100mm
6)腔内探头：128阵元，工作频率: 4.5-9.0MHz，最大探测深度指标≥100mm，扫描角度：≥150度
4) 图像处理：彩色余辉、阈值、低速血流抑制、平滑、伪差去除、壁滤波、灵敏度、血流优化、彩色反转、彩阶、线密度、彩色焦点
5）4B，2D+2D/彩色比较模式
6）显示方式：能量显示、速度显示、独立方差显示，二维图像/频谱多普勒/彩色血流成像实时三同步显示
7）显示位置调整：线阵扫描感兴趣的图像范围：-15°～+15°
PW：距离、最大压力阶差、平均压力阶差、时间、S/D比值、血流速度、血流加速度、心率、搏动＆阻力指数
2）软件包测量：具有腹部、妇科、产科、泌尿科、心脏科、血管、胎儿心脏、矫形外科、经颅多普勒、经浅表器官测量计算软件包，根据测量结果直接生成诊断报告
3）产科测量软件：具有7种胎儿体重算法，生长曲线显示。1种产科报告，OB/GYN报告可编辑
5．连通性：医学数字图像和通信DICOM3.0接口部件。
6.图像管理与记录装置：硬盘、DVD-R光盘存储
7.超声图像存档与病案管理功能：在主机中完成病人静态图像和动态图像的存储、管理
及回放、可进行硬盘、DVD-R的静态及动态图像的存储
四、技术要求：
1．系统通用功能
1）彩色监视器：≥15吋高分辨率彩色LCD监视器，无闪烁，不间断逐行扫描，可上下
左右任意旋转
2）探头接口：零插拔力金属体连接器，有效激活相互通用接口≥3个
超声彩色多普勒诊断系统技术参数
超声彩色多普勒诊断系统技术参数一.技术参数及要求1.系统通用功能1.1监视器:≥17英寸高分辨率彩色超薄液晶监视器，高度可调，可旋转，倾斜, 亮度可调,万向关节臂1.2探头接口选择≥3个1.3可选配探头类型≥3种2.探头规格2.1频率: 超宽频带探头, 最高频率≥12MHz,从1MHz 到12 MHz2.2二维及多普勒 (B/D) 兼用: 凸阵探头B/PW、电子线阵B/PW2.3类型: 电子凸阵, 电子线阵2.4探头阵元：线阵探头阵元数≥128阵元，凸阵探头阵元数≥128阵元3.二维成像主要参数:3.1扫描:电子线阵: 超声频率 4-12MHz电子凸阵：超声频率1－5MHz凸阵探头为纯净波探头3.2扫描深度：最大扫描深度30cm（依据不同探头而不同）3.3扫描线:每帧线密度≥230超声线3.4声束聚焦:发射≥8段, 接收自动连续聚焦3.5探头成像频率个数≥3，谐波成像个数≥3个3.6回放重现:灰阶图像回放≥700幅3.7预设条件: 针对不同的检查脏器, 预置最佳化图像的检查条件, 减少操作时的调节, 及常用所需的外部调节及组合调节3.8用户可自定义预设条件。
要求有主要脏器的协议条件，体表标志/注解自动化生成，测量自动进入报告3.9增益调节:B/D/M可独立调节, TGC分段≥33.10 成像速率：凸阵探头，全视野，18cm深度时，在最高线密度下，帧速率≥28帧/秒4.频普多普勒4.1方式: 脉冲波多普勒PW, 连续波多普勒CW (扇型探头或笔式探头)4.2多普勒探头与频率: 电子扇形PW, CW4.3最大测量速度:PWD:正或反向血流速度7.6m/s, CWD:血流速度20.0m/s4.4最低测量速度：≤1mm/s（非噪声信号）4.5显示方式:B/D, M/D, D4.6电影回放: ≥48秒4.7零位移动:≥8级4.8取样宽度及位置范围:宽度0.8-24.6mm; 分级4.9滤波器: 高通滤波或低通滤波两种, 分级选择4.10显示控制: 反转显示 (左/右,上/下),零移位, D扩展, B/D扩展,局放及移位5.彩色多普勒5.1显示方式: 速度方差显示、能量显示、速度显示、方差显示;5.2二维图像/频谱多普勒/彩色血流成像三同步显示5.3 扇形扫描角度：10°~85°选择5.4彩色显示帧数:凸阵探头，全视野，17cm深度时，在最高线密度下，彩色显示帧频≥10帧/秒 5.5显示位置调整: 感兴趣的图像范围: “-15°- +15°”5.6显示控制: 零位移动分级, 黑/白与彩色比较, 彩色对比5.7彩色增强功能: 彩色多普勒能量图 (CDE/CPI); 组织多普勒 (TDI)。
便携彩色多普勒超声诊断系统技术参数
便携彩色多普勒超声诊断系统技术参数1、设备用途：1.1主要用于腹部、妇产科，生殖、血管、心脏、浅表组织/乳腺、新生儿、术中、神经的超声诊断和科研工作；系统必须具有升级能力的设计1.2*投标方必须保证所投机型为本公司之最高档全身应用产品，若有新技术推出，将免费为本超声仪升级。
2主要技术规格及系统概述：2.1彩色多普勒超声诊断仪配置：2.1.1*彩色监视器：≥15英寸高分辨率彩色LED显示器2.1.2*主机重量（含电池）：≤5kg2.1.3*主机探头接口：≥2个，非扩展接口。
2.1.4支持探头扩展≥3个2.1.5电池的续航时间（实时扫查下）：≥70分钟2.1.6操作键盘：物理键盘，机械式轨迹球控制2.1.7配置放置便携机的专用台车，带储物盒功能2.1.8全数字化超宽频带波束形成器：数字通道≥286722.1.9数字化高分辨率二维灰阶成像2.1.10谐波成像技术2.1.11彩色多普勒2.1.12能量多普勒（CDE/PDI)，方向能量图2.1.13M模式2.1.14解剖M型2.1.15TDI组织多普勒成像2.1.16脉冲波多普勒，连续波多普勒2.1.17血流的自动频谱包络分析测量2.1.18智能穿刺增强功能，探头可自动识别针体角度，自动调节声束角度与针体垂直2.1.19频率复合技术，根据深度自适应调整发射频率，并进行复合。
2.1.20*多取样门脉冲多普勒技术：可同时取样不少于2个PW取样门，并能实时显示多个取样门的频谱图像。
2.1.21*自动多普勒血管追踪技术：能自动寻找血管并把彩色取样框和PW的取样门定位到血管上。
自动调节彩色框偏转、彩色框位置、PW取样门位置、PW取样线偏转。
2.2测量和分析（B模式，M模式，多普勒模式，彩色模式）2.2.1一般测量（距离、面积、周长、体积、角度、时间、斜率、心率、流速、压力、流速比等）2.2.2多普勒血流测量与分析2.2.3全自动血流多普勒包络分析2.2.4测量赋值功能：可以把常规测量赋值到带标签的测量上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术参数
1、主要技术规格及系统概述：
*1.1、≥19英寸高分辨、高亮度、无闪烁、彩色液晶监视器，自由臂，可任意旋转抬升，操作面板具有独立的液晶触摸屏。
1.2、全数字化超声平台，全数字多路波束形成器，可变孔径及动态变迹A/D 16bit。
1.3、数字化二维灰阶成像单元及M型显像单元。
1.4、数字化彩色多普勒单元, 方向性彩色多普勒能量图。
1.5、数字化频谱多普勒显示及分析技术(包含实时自动包络频谱测量与分析)。
1.6、组织谐波成像技术、造影谐波成像技术。
1.7、自适应图像处理技术，自动优化整幅图像,提高组织界面和边界回声，支持二维，彩色和多普勒。
1.8、脉冲编码群发射接收技术，根据不同检查深度，均衡发射脉冲频率，提高穿透性。
1.9、智能图像斑点噪声抑制技术。
1.10、智能图像扫描技术,作用于2D及Doppler,单键操作, 可自动调节增益,标尺等参数。
*1.11、实时多声束空间复合成像技术，作用于探头发射及接收，多角度可调，可结合多种成像模式使用于高频及腹部探头。
1.12、高密度血流显示，提高小血管彩色空间分辨率。
*1.13、组织多普勒成像技术组件（具有多种成像模式）。
解剖M型技术组件（具有独立三线360度任意调节），可应用于心脏和腹部探头。
1.14、梯形扩展成像技术。
1.15、二维声束偏转技术-改变超声声束的偏转方向。
1.16、宽景成像技术，包括灰阶和彩色能量图，配备缩放功能和测量计算。
1.17、胎儿重量指数评估。
1.18、具备3D/4D成像技术，实时立体3D扫描，并具备自由臂3D,静态3D功能。
*1.19、多种三维显示模式，包括：
表面成像模式（多平面成像、4D实时成像）；
骨骼成像模式；
感兴趣区域立体正交成像（轮廓成像、解剖成像）；
透明成像模式（最大模式、最小模式）
1.20、曲线取样成像技术，曲线或直线切割3D平面。
1.21、对3D/4D图像具有“魔术剪”功能，可随意切除3D组织或伪像。
1.22、容积对比成像技术，对容积数据进行多切面采集和处理，有效地的抑制噪音，极大提高A、C平面的对比分辨率。
所有容积探头均支持此技术。
1.23、正交断层成像技术：用于3D/4D的容积数据，能实时同屏显示至少5个相互交叉平面的图像，交叉角度可实时任意调节，观察感兴趣区的空间位置和内部结构，适合产前系统筛查、疑难病例会诊和科研教学。
1.24、平行断层成像技术：可实时多幅平行断层的超声图像，每个断层间隔≤0.5mm。
1.25、自动轮廓识别技术成像，可对任意形状体积进行显示计算分析。
1.26、组织弹性成像技术，根据不同组织弹性差别，完成彩色编码成像，并可以多种成像模式显示，具备实时纠错反馈功能。
1.27、数据连通可有多种选择：大容量内置硬盘存储、多USB接口输出、DVD光盘刻录、BLUETOOTH 蓝牙连接输出、无线传输和有线网络DICOM数据传输等。
2、二维成像主要参数：
2.1、二维成像灰阶≥256
2.2、扫描线密度≥512超声线。
*2.3、最大扫描深度≥42cm（附图）
2.4、增益调节: STC分段≥8，B／M均可独立调节。
2.5、发射声束聚焦:发射≥8段。
2.6、成像速度：全视野18cm时，相控阵探头帧速≥70帧／秒。
凸阵探头帧速≥50帧／秒。
2.7、回放重现：灰阶图像回放≥2048幅, 电影回放≥60秒。
2.8、扫查图像实时及冻结高分辨率放大功能，图像放大时不影响帧频。
3、频谱多普勒：
3.1、显示方式：脉冲、连续、高脉冲重复频率。
3.2、最大测量速度：PWD≥±7.6m／s, CWD≥18m/s.
3.3、最低测量速度：PW≤1.0mm/s(非噪声信号)
3.4、取样宽度及位置：0.5－24mm逐节调节
3.5、滤波器：高通，低通。
并具多极可调。
3.6、零移位：≥6级。
3.7、显示控制：反转显示（左右，上下），零移位，B-刷新（手控，时间，ECG同步），D扩展，B/D扩展，局放及移位。
3.8、电影回放：≥80秒
4、彩色多普勒：
4.1、显示方式：速度方差显示、能量显示，速度显示、方差显示。
4.2、二维/彩色血流/频谱多谱勒实时三同步。
4.3、彩色显示速度:最低血流速度≤5mm/s(非噪声信号)。
4.4、扇形扫描角度10－90度。
4.5、彩色显示帧频：全视野18cm时，相控阵探头帧速≥20帧／秒。
凸阵探头帧速≥12帧／秒。
4.6、显示取样框调整：线阵扫描感兴趣图像范围：±21度。
4.7、显示控制：零位移动分级可调，黑/白与彩色比较，彩色对比。
4.8、彩色增强功能:彩色多普勒能量图,方向能量图等。
5、超声功率输出调节：B／M／PW／CW／CFM输出功率可调
6、测量功能：
6.1、一般测量(距离,面积,周长,容积,角度等)；
6.2、产科测量与分析软件；
6.3、外周血管测量与分析软件；
6.4、心脏功能测量与分析软件；
6.5、多普勒血流测量与分析软件。
7、一体化图像存档与病案管理功能：
7.1、可实时动态捕获/存贮超声图像，动态连续采集，实现病人静态和动态图像的存储，管理及回放。
7.2、可调节动态图像压缩比。
7.3、动态及静态图像以BMP，JPG，AVI，DICOM等多种文件格式储存。
7.4、主机硬盘容量≥500G；4个USB2.O接口；可连接DICOM3.0。
8、探头配置要求：
8.1、超宽频或宽频+变频探头；采用各自最新技术及材料制造；中心频率≥5种，谐波中心频率≥5种；二维图像及多普勒可选不同频率；所配探头可支持谐波及造影功能；
*8.2、主机探头接口：4＋1CW
*8.3、腹部电子凸阵：超声频率：1－8MH z
8.4、小器官高频：超声频率：4－13MHz
8.5、心脏相控阵：超声频率：1－4MHz
*8.6、凸阵容积探头：超声频率：1-8MHz
*8.7、阴道/直肠两用探头：超声频率：3－9MHZ。
9、信号输入/输出：
9.1、输入信号：VCR、外部复合视频或SVHS
9.2、输出信号：RGB、彩色视频、SVHS、内置以太网、RS232接口
9.3、参考信号：心电、心音、脉搏波、心电触发
9.4、品牌工作站
9.5、UPS稳压电源
10、其它：
10.1、为保证设备正常运行，卖方应在中国境内设置备件库，存入所有必须的备件，并保证10年以上的供应期
10.2、投标人（制造商或销售商）需在中国大陆地区设有售后服务机构和设施，并配备受过专业培训的售后服务人员。
