客运专线39m预应力混凝土双线简支箱梁设计桥梁工程课程设计
混凝土桥课程设计任务书1. 设计题目：客运专线39m预应力混凝土双线简支箱梁设计2. 设计资料（1）桥面布置如图1所示，桥面宽度：12.6m；（2）设计荷载：ZK活载；（3）桥面二恒：162KN/m；（4）主梁跨径：主梁全长39m；（5）结构尺寸图，根据预应力混凝土简支箱梁桥的构造要求设计，可参照图1。
图1 桥面布置图3. 设计依据（1）《铁路桥涵设计基本规范》（TB10002.1-2005）；（2）《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》TB10002.3-2005）；（3）《铁路混凝土结构耐久性设计暂行规定》（铁建设函（2005）157号）；（4）《新建铁路桥上无缝线路设计暂行规定》（铁建设函（2003）205号）；（5）《高速铁路设计规范（试行）》(TB 10621-2009)；4. 设计内容（1）进行上部结构的构造布置并初步拟定各部分尺寸。
（2）主梁的设计：<1> 主梁内力计算<2> 主梁预应力钢筋配置及验算<3> 行车道板内力计算及设计<4> 绘制主梁设计图（包括主梁构造图和配筋图）5. 设计成果要求：设计计算书：设计计算说明书用Word文档或手写。
整个说明书应满足计算过程完整、计算步骤清楚、文字简明、符号规范的要求。
封面、任务书和计算说明书用A4纸张打印，按封面、任务书、计算说明书的顺序一起装订成册，交指导老师评阅。
图纸：要求图面整洁美观，比例适当，图中字体采用仿宋体，严格按制图标准作图。
图幅为A3图。
计算说明书一．结构体系说明及结构尺寸的拟定1.1结构体系本桥为双线简支箱梁桥，桥梁全长39m，支点间距37.5m，桥面宽12.6m（线间距为5.0m），采用预应力混凝土简支箱梁。
由于设计受到ZK活载强度、工后徐变等多方面制约，梁高经过反复比选，最后确定为3.142m等高度梁。
截面布置详见桥梁结构图。
1.2建筑材料标准（1）混凝土梁体混凝土强度等级采用C50混凝土；（2）预应力筋纵向预应力筋采用抗拉强度标准值为MPaf1860=、弹性模量为pk=、公称直径为15.20mm高强度、低松驰钢绞线，规格为12-7φ5和15-7 E195GPapφ5，钢束张拉控制应力为1283.4MPa，其技术条件符合现行国家标准《预应力混凝土用钢绞线》（GB 5224）的规定；（3）普通钢筋普通钢筋: HRB335钢筋应符合《钢筋混凝土用热轧带肋钢筋》（GB 1499），Q235钢筋应符合《钢筋混凝土用热轧光圆钢筋》（GB 13013）。
1.3结构尺寸的拟定（1）梁高：通过与32m标准梁比对，确定本梁为3.142m等高度梁（高跨比满足1/111/15）（2）腹板：腹板采用变厚度板，在距梁端12.5m处开始变厚度，梁端2m处完成。
跨中腹板厚度550mm，梁端腹板厚度1000mm。
（3）顶板：无预应力的普通钢筋混凝土板，最薄处厚度预估350mm。
（4）底板：根据构造要求，底板也采用变厚度设计，距梁端7m处开始变厚度，梁端2m处完成。
跨中底板厚度300mm，梁端底板厚度900mm。
具体尺寸参见附图二．主梁内力计算及组合2.1计算模型2.2计算荷载及内力1、自重及二期恒载：结构自重按26kN/m 3计算，借助cad ，求得各截面的面积： 跨中I-I 截面：W1=9.41581 m 2II-II 截面：W2=10.9475 m 2III-III 截面W3=13.2282m 2IV-IV 截面：W4=14.6798m 2V-V 截面：W5=15.3409m 2IV-IV 和 V-V 截面的面积差不多，且 IV-IV 截面段较小，为方便和安全起见，并为一个界面，以V-V 计。
各段的自重集度为:；；；；863kN/m .398263409.154933kN/m .343262282.13g3635kN/m .284269475.10g2811kN/m .2442641581.9g1=⨯==⨯==⨯==⨯=g 二期恒载为g5=162kN/m 。
恒载作用下各截面的内力支座处：弯矩：0 剪力：KN g g g g Q 019.8615239162464.5863.398082.3933.343454.5635.2842581.244239·5.464.5·4082.3·3454.5·225·1g =⨯+⨯+⨯+⨯+⨯=++++=支 1/8截面（4.875m ）：弯矩：m KN Q g g g g M ·110.29008125.4·875.4·5212/732.2542.1602.02732.2·42/541.1602.0(541.1·32/602.0·602.0·2(28=++++⨯++⨯+-=支））（）剪力：kN Q 224.6034019.8615)602.0625.284541.1933.343732.2863.398875.4162(8=+⨯+⨯+⨯+⨯-= 变截面（7m ）：弯矩：mkN M ·724.5973075.9019.8615)75.91625.0)366.175.9732.2863.3987705.0477.5541.1933.343)3635.175.2(727.2625.28475.2811.2445.0(22=⨯+⨯⨯+-⨯⨯++⨯⨯++⨯⨯+⨯⨯-=（）（变剪力：m kN Q ·152.50857162727.2625.284541.1933.343732.2863.398019.86157=⨯-⨯-⨯-⨯-=1/4截面(9.75m)：弯矩：mkN M ·724.5973075.9019.8625)75.91625.0)366.175.9(732.2863.398)7705.0477.5(541.1933.343)3635.175.2(727.2625.28475.2811.2445.0(224=⨯+⨯⨯+-⨯⨯++⨯⨯++⨯⨯+⨯⨯-=剪力：kN Q 42.396675.2)162811.244(152.50854=⨯+-=3/8截面(14.625m)：弯矩：m kN M ·96.74232)75.9625.14()162811.244(5.0)75.9625.14(42.396672.5973023=-⨯+⨯--⨯+=剪力：kN Q 22.1983)75.9625.14()162811.244(42.39663=-⨯+-=1/2截面：弯矩：mkN M ·083.7906775.9)162811.244(5.075.942.3966724.97302=⨯+⨯-⨯+= 剪力：Q=02、ZK 车辆荷载及动力作用双线按规范《京沪高速铁路设计暂行规定》规定。
ZK 车辆荷载冲击系数值：⑴ 计算剪力时：10.9960.913φ=+⑵ 计算弯矩时：20.851φ=+对于本桥：10.913 1.078ϕ=+=20.851 1.098ϕ=+=，计算时为偏安全都取1.098计算。
因该线路为双线，故查得的换算活载均应乘以2。
支点处：弯矩的影响线为0，剪力的影响线为：加载长度为39m ，a=0，查表得最不利加载影响线的换算均布活载为 85.48x2=170.96N/m;最不利加载的面积为w=19.5；1/8处：弯矩的影响线为：加载长度为39m ，a=0.125，查表得换算均布活载为82.90x2=165.8kN/m 最不利加载面积为w=83.27；剪力影响线为：加载长度为34.125m，a=0，换算均布活载为88.38x2=176.76 kN/m；加载面积为w=14.93；1/4处：弯矩影响线为：加载长度为39m，a=0.25，换算均布活载为82.55x2=165.1kN/m;加载面积为142.55；剪力影响线为：加载长度为29.25m,a=0，查表得换算均布活载为92.63x2=185.26kN/m;加载面积为10.973/8处：弯矩影响线为：加载长度为39m，a=,0.375，查表得换算活载为82.63x2=165.26kN/m;加载面积为178.23；剪力影响线为：加载长度为24.375m，a=0,查表换算均布活载为：97.206x2=194.412kN/m;加载面积为7.617；1/2处：弯矩影响线为：加载长度为39m，a=0.5换算均布活载为：82.52x2=165.04kN/m;加载面积为190.125；剪力影响线为：加载长度为19.5m，a=0，查表得换算均布活载为：104.54x2=209.08kN/m;加载面积为4.875；变截面：弯矩影响线加载长度为39m，a=0.179，换算均布活载为：82.75x2=165.5kN/m；加载面积为111.93剪力影响线为：加载长度为32m，a=0，换算均布活载为：89.81x2=179.62kN/m,加载面积为13.12。
活载作用下各截面的内力=换算均布活载×加载面积×冲击系数；活载作用下各截面的内力结果（考虑了冲击系数）见表1：表1、活载作用下的截面内力4、混凝土收缩徐变：按规范（JTGD62-2004）附录F取用；三．支承反力结果表2、支承反力结果上表已经计入了ZK活载的冲击系数1.098。
四．内力组合结果表3、主力（ZK活载）梁内各截面的内力主力组合安全系数取2.0，已计入活载冲击系数1.098。
五．预应力的估算及布置1、假定只有受拉区配有预应力钢筋预应力：0.75×1860= 1395MPa；张拉控制应力为1283.4MPa。
假定只有受拉区配有预应力钢筋，可计算出顶板的横截面积：()()()A=2{0.5240+2821000+0.5282+6322100+0.563234010503401593}⨯⨯⨯⨯⨯⨯+⨯+⨯24545240=mm板顶平均厚'4545240=395.72 126005572=-⨯fh mm梁截面可换算成如下I形截面（单位：mm）等效T 型截面图在跨中截面对压应力作用点取矩：'0f (h -)2≤f P p h KM A查表取=1860pk f MPa =0. 9p p kf f 假定0=h 3000mm2'03.48395)1975.03(18609.0966.227040)2(mm h h f KM A f p p =-⨯⨯=-≥预应力筋使用公称直径为15.2mm （A=139mm 2）的钢筋组成的钢丝束 腹板处为12束的15-15. 2∅ ，底板为10束的12-15.2∅和4束的15-15. 2∅ 所以:实际=p A 139×(16×15+10×12）=500402mm 4≥48395.32mm 满足要求。
客运专线39m预应力混凝土双线简支箱梁设计桥梁工程课程设计教学内容
混凝土桥课程设计任务书1. 设计题目：客运专线39m预应力混凝土双线简支箱梁设计2. 设计资料（1）桥面布置如图1所示，桥面宽度：12.6m；（2）设计荷载：ZK活载；（3）桥面二恒：162KN/m；（4）主梁跨径：主梁全长39m；（5）结构尺寸图，根据预应力混凝土简支箱梁桥的构造要求设计，可参照图1。
图1 桥面布置图3. 设计依据（1）《铁路桥涵设计基本规范》（TB10002.1-2005）；（2）《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》TB10002.3-2005）；（3）《铁路混凝土结构耐久性设计暂行规定》（铁建设函（2005）157号）；（4）《新建铁路桥上无缝线路设计暂行规定》（铁建设函（2003）205号）；（5）《高速铁路设计规范（试行）》(TB 10621-2009)；4. 设计内容（1）进行上部结构的构造布置并初步拟定各部分尺寸。
（2）主梁的设计：<1> 主梁内力计算<2> 主梁预应力钢筋配置及验算<3> 行车道板内力计算及设计<4> 绘制主梁设计图（包括主梁构造图和配筋图）5. 设计成果要求：设计计算书：设计计算说明书用Word文档或手写。
整个说明书应满足计算过程完整、计算步骤清楚、文字简明、符号规范的要求。
封面、任务书和计算说明书用A4纸张打印，按封面、任务书、计算说明书的顺序一起装订成册，交指导老师评阅。
图纸：要求图面整洁美观，比例适当，图中字体采用仿宋体，严格按制图标准作图。
图幅为A3图。
计算说明书一．结构体系说明及结构尺寸的拟定1.1结构体系本桥为双线简支箱梁桥，桥梁全长39m，支点间距37.5m，桥面宽12.6m（线间距为5.0m），采用预应力混凝土简支箱梁。
由于设计受到ZK活载强度、工后徐变等多方面制约，梁高经过反复比选，最后确定为3.142m等高度梁。
截面布置详见桥梁结构图。
1.2建筑材料标准（1）混凝土梁体混凝土强度等级采用C50混凝土；（2）预应力筋纵向预应力筋采用抗拉强度标准值为MPaf1860=、弹性模量为pk=、公称直径为15.20mm高强度、低松驰钢绞线，规格为12-7φ5和15-7 E195GPapφ5，钢束张拉控制应力为1283.4MPa，其技术条件符合现行国家标准《预应力混凝土用钢绞线》（GB 5224）的规定；（3）普通钢筋普通钢筋: HRB335钢筋应符合《钢筋混凝土用热轧带肋钢筋》（GB 1499），Q235钢筋应符合《钢筋混凝土用热轧光圆钢筋》（GB 13013）。
客运专线39m预应力混凝土双线简支箱梁设计_桥梁工程课程设计

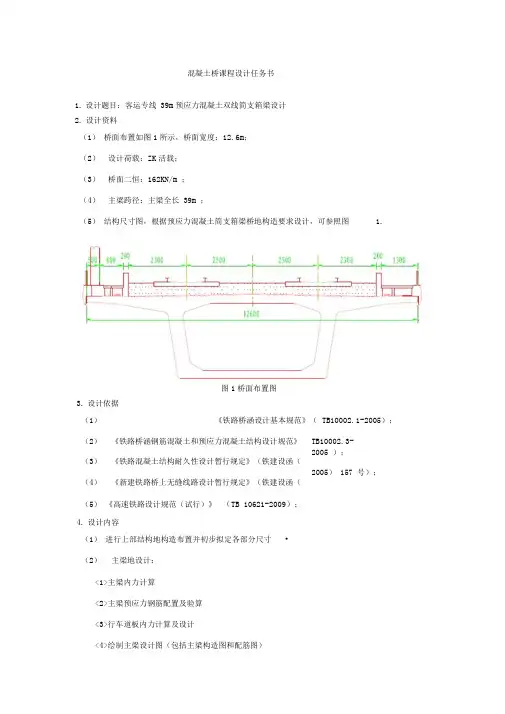

混凝土桥课程设计任务书1.设计题目：客运专线39m预应力混凝土双线简支箱梁设计2.设计资料（1）桥面布置如图1所示，桥面宽度：12.6m；（2）设计荷载：ZK活载；（3）桥面二恒：162KN/m ；（4）主梁跨径：主梁全长39m ；（5）结构尺寸图，根据预应力混凝土简支箱梁桥地构造要求设计，可参照图 1.图1桥面布置图3.设计依据（1）《铁路桥涵设计基本规范》（TB10002.1-2005）；（2）《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》（3）《铁路混凝土结构耐久性设计暂行规定》（铁建设函（（4）《新建铁路桥上无缝线路设计暂行规定》（铁建设函（（5）《高速铁路设计规范（试行）》（TB 10621-2009）；4.设计内容（1）进行上部结构地构造布置并初步拟定各部分尺寸•（2）主梁地设计：<1>主梁内力计算<2>主梁预应力钢筋配置及验算<3>行车道板内力计算及设计<4>绘制主梁设计图（包括主梁构造图和配筋图）TB10002.3-2005 ）；2005）157 号）；5.设计成果要求：设计计算书：设计计算说明书用Word 文档或手写.整个说明书应满足计算过程完整、计算步骤清楚、文字简明、符号规范地要求.封面、任务书和计算说明书用A4 纸张打印，按封面、任务书、计算说明书地顺序一起装订成册，交指导老师评阅.图纸：要求图面整洁美观，比例适当，图中字体采用仿宋体，严格按制图标准作图.图幅为A3 图.计算说明书．结构体系说明及结构尺寸地拟定1.1 结构体系本桥为双线简支箱梁桥，桥梁全长39m，支点间距37.5m,桥面宽12.6m （线间距为5.0m），采用预应力混凝土简支箱梁.由于设计受到ZK活载强度、工后徐变等多方面制约，梁高经过反复比选，最后确定为 3.142m等高度梁.截面布置详见桥梁结构图.1.2建筑材料标准(1)混凝土梁体混凝土强度等级采用C50混凝土；(2 )预应力筋纵向预应力筋采用抗拉强度标准值为f pk =1860MPa、弹性模量为E p=195GPa、公称直径为15.20mm高强度、低松驰钢绞线，规格为12-7 ^5和15-7 ^5,钢束张拉控制应力为1283.4MPa，其技术条件符合现行国家标准《预应力混凝土用钢绞线》( GB 5224 )地规定；(3 )普通钢筋普通钢筋：HRB335钢筋应符合《钢筋混凝土用热轧带肋钢筋》( GB 1499 )，Q235钢筋应符合《钢筋混凝土用热轧光圆钢筋》( GB 13013 ).1.3结构尺寸地拟定(1)梁高：通过与32m标准梁比对，确定本梁为3.142m等高度梁(高跨比满足1/11 L 1/15 )(2)腹板：腹板采用变厚度板，在距梁端12.5m处开始变厚度，梁端2m处完成.跨中腹板厚度550mm，梁端腹板厚度1000mm.(3)顶板：无预应力地普通钢筋混凝土板，最薄处厚度预估350mm .(4)底板：根据构造要求，底板也采用变厚度设计，距梁端7m处开始变厚度，梁端2m 处完成•跨中底板厚度300mm，梁端底板厚度900mm .具体尺寸参见附图.主梁内力计算及组合2.1计算模型丄iU i— I」d Ln 」2.2计算荷载及内力1自重及二期恒载：结构自重按26kN/m3计算，借助cad,求得各截面地面积：跨中1-1截面：W仁9.41581 m2II-II 截面：W2=10.9475 m2III-III 截面W3=13.2282m2IV-IV 截面：W4=14.6798m2V-V 截面：W5=15.3409m2IV-IV和V-V截面地面积差不多，且IV-IV截面段较小，为方便和安全起见，并为一个界面，以V-V 计.各段地自重集度为：g1=9.4158126=244811kN/mg2 = 10.9475 26 = 284635kN/mg3=13228226=343933kN/mg4 = 15.3409 26 二398863kN/m二期恒载为g5=162kN/m.恒载作用下各截面地内力支座处：弯矩：0g1 25 + g 2 5.454 + g33.082 + g 4 5.464 + g.5 39 Q支=2亠亠244.81 x 25 +284.635x5.454 +343.933x3.082 +398.863x5.464 + 162x39 剪力：2= 8615.019KN1/8 截面(4.875m):弯矩：M8=-(g20.602 0.602/2 g3 1.541 (0.602 1.541/2) g4 2.2732 (0.602 1.542 2.732/2)1 2g5 4.8752) Q支4.1252= 29008.110KN m剪力：Q8 - -(162 4.875 398.863 2.732 343.933 1.541 284.625 0.602) 8615.019= 6034.224kN变截面(7m)：弯矩：M变二-(0.5 244.811 2.752 284.625 2.727 (2.75 1.3635) 343.933 1.541 (5.477 0.7705 398.863 2.732 (9.75-1.366) 0.5 162 9.752) 8615.019 9.75=59730.724kN m剪力：Q7 =8615.019 -398.863 2.732 -343.933 1.541 -284.625 2.727 -162 7= 5085.152 kN m1/4 截面(9.75m):弯矩：M4=-(0.5 244.811 2.752 284.625 2.727 (2.75 1.3635) 343.933 1.541 (5.477 0.7705) 398.863 2.732 (9.75-1.366) 0.5 162 9.752) 8625.019 9.75=59730.724kN m剪力：Q4 =5085.152 -(244.811 162) 2.75 =3966.42kN3/8 截面(14.625m):弯矩：2M3 =59730.72 3966.42 (14.625 -9.75) -0.5 (244.811 162) (14.625 -9.75)= 74232.96kN m剪力:Q 3 =3966.42 -(244.811 162) (14.625 -9.75) = 1983.22kN1/2截面：弯矩：M =9730.724 3966.42 9.75 -0.5 (244.811 162) 9.752= 79067.083kN m剪力：Q=02、ZK 车辆荷载及动力作用双线按规范《京沪高速铁路设计暂行规定》规定ZK 车辆荷载冲击系数值: ⑴计算剪力时：⑵计算弯矩时:对于本桥:「_0.9960.913 =1.078廳-0.2计算时为偏安全都取 1.098计算.因该线路为双线，故查得地换算活载均应乘以 支点处：弯矩地影响线为0,剪力地影响线为：加载长度为39m ，a=0,查表得最不利加载影响线地换算均布活载为 85.48x2=170.96N/m 。
