环氧树脂添加剂[仅供参考]
环氧树脂-百度百科
环氧树脂百科名片环氧树脂是泛指分子中含有两个或两个以上环氧基团的有机高分子化合物，除个别外，它们的相对分子质量都不高。
环氧树脂的分子结构是以分子链中含有活泼的环氧基团为其特征，环氧基团可以位于分子链的末端、中间或成环状结构。
由于分子结构中含有活泼的环氧基团，使它们可与多种类型的固化剂发生交联反应而形成不溶、不熔的具有三向网状结构的高聚物。
简介英文术语:epoxy Resin凡分子结构中含有环氧基团的高分子化合物统称为环氧树脂。
固化后的环氧树脂具有良好的物理化学性能，它对金属和非金属材料的表面具有优异的粘接强度，介电性能良好，变定收缩率小，制品尺寸稳定性好，硬度高，柔韧性较好，对碱及大部分溶剂稳定，因而广泛应用于国防、国民经济各部门，作浇注、浸渍、层压料、粘接剂、涂料等用途。
我国自1958年开始对环氧树脂进行了研究，并以很快的速度投入了工业生产，至今已在全国各地蓬勃发展，除生产普通的双酚A-环氧氯丙烷型环氧树脂外，也生产各种类型的新型环氧树脂，以满足国防建设及国家经济各部门的急需。
环氧树脂是泛指分子中含有两个或两个以上环氧基团的有机高分子化合物，除个别外，它们的相对分子质量都不高。
环氧树脂的分子结构是以分子链中含有活泼的环氧基团为其特征，环氧基团可以位于分子链的末端、中间或成环状结构。
由于分子结构中含有活泼的环氧基团，使它们可与多种类型的固化剂发生交联反应而形成不溶、不熔的具有三向网状结构的高聚物。
类型1、活性氢化物与环氧氯丙烷反应；2、以过氧化氢或过酸（例过醋酸）将双键进行液相氧化；3、双键化合物的空气氧化；4、其它。
由于它的性能并不是十分完美的，同时应用环氧树脂的对象也不是千遍一律的，根据使用的对象不同，对环氧树脂的性能也有所要求，例如有的要求低温快干，有的要求绝缘性能优良。
因而要有的放矢对环氧树脂加以改性。
改性的方法1、选择固化剂；2、添加反应性稀释剂；3、添加填充剂；4、添加别种热固性或热塑性树脂；5、改良环氧树脂本身。
环氧树脂固化剂
固化剂1.脂肪族多元胺1.1 乙二胺（EDA）由1,2-二氯乙烷（EDC）和氨反应制备。
还可由一乙醇胺（MEA）和氨反应制备乙二胺。
对于脂肪胺，伯胺基与环氧的反应速度约为仲胺的2倍。
但环氧基与伯胺的反应与生成的仲胺基和环氧基的反应几乎是同时进行的。
伯胺易与空气中的二氧化碳反应生成白色的固体碳酸铵盐，不能与环氧基发生反应，但加热可以放出二氧化碳，可继续反应。
1.2 二亚乙基三胺（DETA）在25℃下24小时内就能充分固化，7d可以达到最高值，加热进行后固化，其性能可以得到进一步改善。
二亚乙基三胺的粘度非常低，与空气接触生产白烟，环氧当量为185的双酚A型环氧树脂其计算用量为11%。
在其化学计算量的当量点附近有最大的交联密度。
而实际用量为化学计算量的75%即可，有助于减少固化放热。
以二亚乙基三胺固化的环氧树脂有良好的耐化学药品性。
二亚乙基三胺的变性物：二亚乙基三胺与环氧乙烷（EO）、环氧丙烷（PO）的加成物。
生成N，N’-二羟乙基二亚乙基三胺，由于加成物中含有羟基，加速了环氧树脂的固化速度，其适用期比二亚乙基三胺要短。
固化放热温度随羟乙基化程度提高而降低。
且改善了固化剂对树脂的溶解性，降低了固化剂的挥发性和毒性。
但其吸湿性变强。
二亚乙基三胺与丙烯晴的加成反应成为氰乙基化反应，加成后反应活性降低，适用期增长，受湿度的影响也变难。
随着氰乙基化程度的增加，最高放热温度降低，树脂固化物的耐溶剂性得到改善，特别是耐氯化溶剂性能，但固化物电性能有所下降。
二亚乙基三胺与甲醛或多聚甲醛的反应称作羟甲基化反应，可制成一种低毒性的固化剂，适用期较短，适用于快速固化的要求。
二亚乙基三胺与环氧树脂及单环氧化物反应，生成具有羟基和氨基的胺加成物，由于加成物的分子量较大，挥发性小，没有胺臭味，毒性亦低，与树脂的配合量较多，称量不严格，生成的羟基具有促进其固化的作用，由于胺加成物的粘度高，使适用期变短。
二乙胺基三胺与酚、醛的反应成为曼尼期反应，三元反应生成物成为曼尼期碱。
环氧树脂环氧稀释剂-最全总结

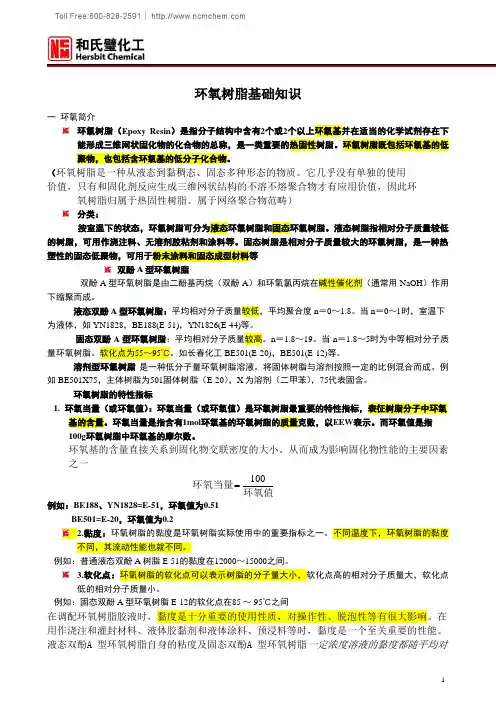

环氧树脂基础知识 一 环氧简介 环氧树脂（Epoxy Resin ）是指分子结构中含有2个或2个以上环氧基并在适当的化学试剂存在下能形成三维网状固化物的化合物的总称，是一类重要的热固性树脂。
环氧树脂既包括环氧基的低聚物，也包括含环氧基的低分子化合物。
（环氧树脂是一种从液态到黏稠态、固态多种形态的物质。
它几乎没有单独的使用 价值，只有和固化剂反应生成三维网状结构的不溶不熔聚合物才有应用价值，因此环氧树脂归属于热固性树脂。
属于网络聚合物范畴）分类：按室温下的状态，环氧树脂可分为液态环氧树脂和固态环氧树脂。
液态树脂指相对分子质量较低的树脂，可用作浇注料、无溶剂胶粘剂和涂料等。
固态树脂是相对分子质量较大的环氧树脂，是一种热塑性的固态低聚物，可用于粉末涂料和固态成型材料等双酚A 型环氧树脂双酚A 型环氧树脂是由二酚基丙烷（双酚A ）和环氧氯丙烷在碱性催化剂（通常用NaOH ）作用下缩聚而成。
液态双酚A 型环氧树脂：平均相对分子质量较低，平均聚合度n ＝0～1.8。
当n ＝0～l 时，室温下为液体，如YN1828，BE188(E-51)，YN1826(E-44)等。
固态双酚A 型环氧树脂：平均相对分子质量较高。
n ＝1.8～19。
当n ＝1.8～5时为中等相对分子质量环氧树脂。
软化点为55～95℃。
如长春化工BE501(E-20)，BE501(E-12)等。
溶剂型环氧树脂 是一种低分子量环氧树脂溶液。
将固体树脂与溶剂按照一定的比例混合而成。
例如BE501X75，主体树脂为501固体树脂（E-20），X 为溶剂（二甲苯），75代表固含。
环氧树脂的特性指标1. 环氧当量（或环氧值）：环氧当量（或环氧值）是环氧树脂最重要的特性指标，表征树脂分子中环氧基的含量。
环氧当量是指含有1mol 环氧基的环氧树脂的质量克数，以EEW 表示。
而环氧值是指100g 环氧树脂中环氧基的摩尔数。
环氧基的含量直接关系到固化物交联密度的大小。
氧化铟 环氧树脂-概述说明以及解释

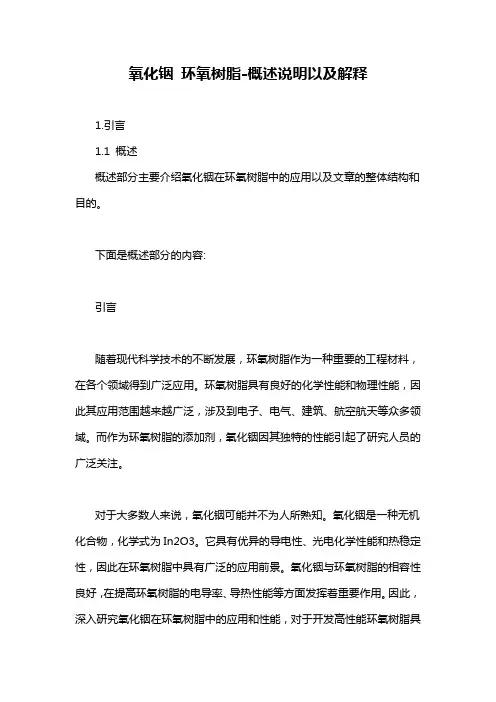

氧化铟环氧树脂-概述说明以及解释1.引言1.1 概述概述部分主要介绍氧化铟在环氧树脂中的应用以及文章的整体结构和目的。
下面是概述部分的内容:引言随着现代科学技术的不断发展，环氧树脂作为一种重要的工程材料，在各个领域得到广泛应用。
环氧树脂具有良好的化学性能和物理性能，因此其应用范围越来越广泛，涉及到电子、电气、建筑、航空航天等众多领域。
而作为环氧树脂的添加剂，氧化铟因其独特的性能引起了研究人员的广泛关注。
对于大多数人来说，氧化铟可能并不为人所熟知。
氧化铟是一种无机化合物，化学式为In2O3。
它具有优异的导电性、光电化学性能和热稳定性，因此在环氧树脂中具有广泛的应用前景。
氧化铟与环氧树脂的相容性良好，在提高环氧树脂的电导率、导热性能等方面发挥着重要作用。
因此，深入研究氧化铟在环氧树脂中的应用和性能，对于开发高性能环氧树脂具有重要意义。
本文旨在对氧化铟在环氧树脂中的应用进行深入研究和探讨。
文章将分为引言、正文和结论三个部分。
在引言部分，将对氧化铟和环氧树脂的基本概念进行介绍，并阐述本文的研究目的。
在正文部分，将详细探讨环氧树脂的基本介绍、氧化铟在环氧树脂中的应用以及氧化铟在环氧树脂中的性能和特点。
最后，在结论部分将总结氧化铟在环氧树脂中的应用前景、其优势和局限性，并提出未来研究的建议。
通过本文的研究，我们希望能够全面了解氧化铟在环氧树脂中的应用情况，为进一步研究和开发高性能环氧树脂提供参考和指导。
1.2文章结构文章结构在本文中，将首先对环氧树脂的基本介绍进行论述，包括其组成、性质和应用领域。
接着，将重点探讨氧化铟在环氧树脂中的应用，包括其在改善环氧树脂性能方面的作用和效果。
随后，将详细介绍环氧树脂中氧化铟的性能和特点，包括物理性质、化学性质以及在环氧树脂中的反应机理等方面。
最后，将对氧化铟在环氧树脂中的应用前景进行展望，并分析环氧树脂中氧化铟的优势与局限性。
最后，针对未来研究方向和重点提出一些建议，以促进环氧树脂中氧化铟的进一步开发和应用。
环氧树脂固化剂
环氧树脂固化剂产品说明书北京中德新亚建筑技术有限公司环氧树脂固化剂环氧树脂固化剂是与环氧树脂发生化学反应形成网状立体聚合物把复合材料骨材包络在网状体之中使线型树脂变成坚韧形态的添加剂，包括多种类型。
一、水下专用环氧树脂固化剂产品特点：低粘度，低毒，低气味，低色相，韧性好应用范围：适合水下灌浆、水下修补砂浆、水下建筑结构胶、水下防腐涂料的配制；即使水下施工，优良的渗透性仍能使混凝土强度提高30%以上。
二、高温专用环氧树脂固化剂产品特点：常温活性高，潮湿面或水下固化强度好，韧性优秀，常温固化可长期在较高温环境中使用不至于因老化而导致粘接失效应用范围：可用于建筑结构胶粘钢、植筋、粘接玻纤碳纤、粘贴瓷砖、防腐防水等。
三、低温专用环氧树脂固化剂产品特点：能在低温至常温固化各种型号的环氧树脂，不需要后固化照常能达到较高的交联密度，气味小、毒性极低，韧性好，低温不脆裂，潮湿面粘接强度好，对大多数金属非金属建筑材质均具有很好的粘接强度；活化能低，放热不剧烈，不容易爆聚；25℃操作时间5～8分钟，30分钟基本固化。
应用范围：低温环境使用的粘钢、锚固、碳纤加固施工，冬季桥梁拼接胶，防水防腐涂料、快速修补砂浆及其它低温应用场合的粘接加固。
四、水性环氧树脂固化剂产品特点：亲水性、流平性好，表面光洁不粘手，分别同环氧乳液、自乳化环氧混合均匀可直接加水调节粘度，应用范围：推荐用于水性金属防腐底漆、水性地坪的底、中、面漆、水性环氧胶、水性环氧腻子、水性环氧砂浆、水性木器漆、水性彩砂美缝胶、水性环氧油墨、新旧混凝土界面处理剂等应用场合。
五、环氧树脂固化剂301+615产品特点：具有气味小、毒性低、粘度低、韧性极好，具表面活性对填充料亲和性好，不易沉淀，不含游离酚，不变色。
应用范围：可用于建筑结构胶粘钢、植筋、粘接玻纤碳纤、粘贴瓷砖、防腐防水等。
四、包装贮存环氧固化剂采用塑料桶包装20kg/桶或铁桶包装200kg/桶。
自生产之日起有效贮存期为6个月。
环氧树脂固化剂配方及应用
环氧树脂固化剂配方及应用环氧树脂固化剂配方及应用环氧树脂固化物具有优良的机械性能、电器性能、耐化学药品性能，因而得到广泛的应用。
固化剂是环氧树脂固化物必需的原料之一，否则环氧树脂就不会固化。
为适应各种应用领域的要求，应使用相应的固化剂。
一、脂肪多元胺乙二胺 EDA H2NCH2CH2NH2分子量60活泼氢当量15无色液体每100份标准树脂用6-8份性能：有毒、有剌激臭味，挥发性大、粘度低、可室温快速固化。
用于粘接、浇注、涂料。
该类胺随分子量增大，粘度增加，挥发性减小，毒性减小，性能提高。
但它们放热量大、适用期短。
一般而言它们分子量越大受配合量影响越小。
长期接触脂肪多元胺会引起皮炎，它们的蒸汽毒性很强，操作时须十分注意。
二乙烯三胺DETA H2NC2H4NHC2H4NH2 分子量103活泼氢当量20.6无色液体每100份标准树脂用8-11份。
固化：20℃2小时+100℃30分钟或20℃4天。
性能：适用期50克25℃45分钟，热变形温度95-124℃，抗弯强度1000-1160kg/cm2，抗压强度1120kg/cm2，抗拉强度780kg/cm2，伸长率5.5%，冲击强度0.4尺-磅/寸洛氏硬度99-108。
介电常数（50赫、23℃）4.1 功率因数（50赫、23℃）0.009体积电阻2x1016 Ω-cm常温固化、毒性大、放热量大、适用期短。
三乙烯四胺TETA H2NC2H4NHC2H4NHC2H4NH2分子量146活泼氢当量24.3无色粘稠液体每100份标准树脂用10-13份固化：20℃2小时+100℃30分钟或20℃7天。
性能：适用期50克25℃45分钟，热变形温度98-124℃，抗弯强度950-1200kg/cm2，抗压强度1100kg/cm2，抗拉强度780kg/cm2，伸长率4.4%，冲击强度0.4尺-磅/寸洛氏硬度99-106。
常温固化、毒性比二乙烯三胺稍低、放热量大、适用期短。
四乙烯五胺TEPA H2NC2H4（NHC2H4）3NH2分子量189活泼氢当量27棕色液体每100份标准树脂用11-15份性能同上。
环氧树脂漆配方
环氧树脂漆是一种常用于涂装和保护的高性能涂料，其配方可以根据具体应用的需要进行调整。
以下是一个基本的环氧树脂漆配方，供您参考：注意：以下配方仅供参考，实际使用时请根据具体需求和实验条件进行调整。
同时，请遵循化学品的安全操作规范。
材料：1. 环氧树脂（环氧基团含量较高的）2. 聚酰胺胺固化剂（胺固化剂）3. 溶剂（例如丙酮、甲苯等）4. 颜料和填料（根据需要可以选择添加）5. 促进剂（可选，用于调整干燥时间和性能）步骤：1. 混合树脂和固化剂：根据所选的环氧树脂和聚酰胺胺固化剂的配比，将它们混合在一起。
通常，树脂和固化剂的配比是按重量比例来计算的。
搅拌均匀，确保没有固化剂残留。
2. 加入溶剂：逐渐加入适量的溶剂，以调整涂料的粘度和流动性。
溶剂的添加量会影响涂料的施工性能，如涂布厚度和干燥时间。
3. 添加颜料和填料：根据需要，可以添加颜料和填料来调整漆膜的颜色、光泽度和硬度等性能。
填料可以增加涂层的强度和耐磨性。
4. 加入促进剂（可选）：如果需要调整涂料的干燥时间或特定性能，可以添加一些促进剂。
不同的促进剂会产生不同的效果，例如加速固化速度或提高耐化学性能。
5. 搅拌和测试：将混合好的涂料搅拌均匀，确保所有成分充分混合。
可以取一小部分涂料进行涂布测试，以评估其性能如何。
6. 存储和使用：混合好的环氧树脂漆可以封存，存放在适当的条件下，避免阳光直射和过高温度。
在使用前，应仔细阅读涂料的技术说明书，确保正确的施工方法和条件。
需要强调的是，不同的应用领域和性能要求可能需要不同的配方和添加剂。
在制备环氧树脂漆时，建议根据具体的应用需求进行实验和调整，以获得最佳的性能和效果。
1/ 1。
环氧树脂如何配制具有导电性
环氧树脂如何配制具有导电性的复合材料环氧树脂是一种非常常见的高性能聚合物材料，具有优异的化学稳定性、耐热性、机械性能等诸多优点。
因此，它被广泛应用于电子、化工、航空、航天等领域。
但是，环氧树脂本身是一种绝缘材料，其导电性十分有限，不利于某些领域的应用。
因此，开发一种具有导电性的环氧树脂复合材料显得尤为重要。
本文将从配制方案、材料选择、工艺控制等方面进行探讨，以期为读者提供一些参考和借鉴价值。
一、配制方案1、添加剂为了获得导电性环氧树脂复合材料，需要向环氧树脂中添加一定量的导电剂。
常见的导电剂主要有碳黑、金属粉末、碳纤维等。
由于碳黑具有良好的导电性和分散性，因此被广泛应用于导电性材料的制备中。
同时，碳黑还具有优异的化学稳定性和机械性能，因此更加适合用于环氧树脂的导电性改性。
2、添加量导电剂的添加量对导电性的提升十分关键。
如果添加量过少，可能会导致电性能不稳定或者难以达到预期的导电效果；过量的导电剂则会对材料的其他性能造成负面影响。
一般情况下，添加量应该在0.1%~10%之间，具体数值应当根据实际要求和试验结果来确定。
3、材料选择环氧树脂是一种非常耐腐蚀的高分子聚合物，但它本身是一种绝缘材料，不具备导电性能。
因此，在环氧树脂中加入导电剂是一种有效提升其导电性的途径。
我们可以根据实际需要选择不同种类的导电剂，比如碳黑、金属纳米粉末、碳纤维等。
其中，碳黑是一种比较常见的导电剂，因其具有优异的分散性和导电性能，易于与环氧树脂制成均匀的混合物，因此更加适合用于环氧树脂的改性。
二、制备工艺1、混合制备导电性环氧树脂复合材料的第一步是将导电剂和环氧树脂进行混合。
这个过程需要注意的是，须要把导电剂均匀地分散在环氧树脂中，以确保材料具有均一的导电性能。
此外，如果导电剂的粒径和环氧树脂的粘度不一致，会导致混合不均，从而影响材料的导电性。
2、减少气泡由于环氧树脂的粘性较高，容易产生气泡，影响材料的导电性能。
因此，在混合过程中，需要采取一些措施减少气泡的产生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环氧树脂添加剂
一、稀释剂
稀释剂主要作用是降低环氧树脂配方体系的粘度，改善工艺性能。
但稀释剂的加入对环氧树脂固化物的HDT、机械性能等有很明显的影响。
1．非活性稀释剂
在此物理混入过程中，不能参与固化反应，仅起到稀释粘度作用，其用量约5—20%为宜。
非活性稀释剂大部分是高沸点溶剂如邻苯二甲酸二丁酯、邻苯二甲酸二辛酯等。
其中邻苯二甲酸二丁酯作为良好的增韧剂和稀释剂使用，加17份二丁酯，双酚A，环氧树脂粘度从15.0降至4.0 Pa.s，二乙烯三胺固化后HDT下降20℃左右。
环氧树脂常用的溶剂和稀释剂如表
2．活性稀释剂
主要是含有环氧基团的低分子环氧化合物，能与环氧树脂固化反应。
其加入对固化物性能影响不大，可分为单环氧基和双环氧基活性稀释剂。
2．1单环氧活性剂
A．苯基缩水甘油醚：690#，粘度为7厘泊，上海树脂厂生产
B．丙烯基缩水甘油醚：500#，粘度为2厘泊，上海树脂厂生产
C．丁基缩水甘油醚：501#（稀释剂），粘度为2厘泊，粘度低，毒性小，其用量为树脂量10—15%，上海树脂厂生产
D．对甲苯酚缩水甘油醚
E．乙烯基环己烯甘油醚
F．甲基丙烯酸缩水甘油酯
某些单环氧稀释剂如690#，500#和501#对胺类固化剂反应活性较大；而烯烃或脂环族单环氧稀释剂对酸酐固化剂反应活性较大。
2．2 双环氧稀释剂
A．双缩水甘油醚：600#，粘度为4—6厘泊，无锡树脂厂生产
B．乙二醇双缩水甘油醚：512#，粘度为100厘泊，上海树脂厂生产
C．甘油环氧：662#，粘度为300厘泊，上海树脂厂生产
D．间苯二酚双缩水甘油醚：680#，粘度为200—600厘泊，上海新华树脂厂生产E．丁二烯环氧
F．异氰酸三缩水甘油酯
二、增韧剂：
环氧树脂未经改性的固化物延伸率低、韧性差、脆性大。
当承受到内应力或外应力时，迅速形成缺陷区并扩展成裂缝，导致固化物开裂。
改性环氧树脂固化物具有较大韧性和抗冲击性。
1．非活性增韧剂：
不含有活性基团，仅与环氧树脂混溶而不发生化学反应。
其大多为粘度小的液体，具有稀释作用，有利于胶液对胶接表面的扩散、吸附和浸润，并能增加流动性，使固化物柔性好。
（注意：必须控制其用量，否则固化后将从胶层内溢出）。
用量为树脂的5—20%
2．活性增韧剂：
含有活性基团，能参加环氧树脂的固化反应也能与环氧树脂混溶，起到增韧作用。
常用的增柔剂有：液体聚硫橡胶、液体丁腈橡胶（液体端羧基丁腈橡胶）、液体端羧（羟）基聚丁二烯橡胶、聚乙烯醇缩醛、聚氨酯、尼龙、低分子聚酰胺和聚醚树脂等。
聚乙烯醇缩甲（丁）醛：—OH在高温下与环氧树脂发生化学作用，用量为5—15%。
J—17环氧胶是聚乙烯醇缩甲醛和液体丁腈配合使用改性脂环族双（3，4—环氧基）环戊基醚。
聚氨酯改性环氧，可作为低温胶粘剂，主要由末端为异氰酸酯基的聚醚预聚体来配方，用胺类固化剂如3，3一二氯4，4一二氨基二苯甲烷（MOCA）固化。
三、填料：
填料的主要作用是降低胶层的收缩率，提高胶接的抗剪强度：
①填料使胶液增稠或使粘度增大
②填料降低收缩应力和热应力
填料能影响胶层的物化性能。
例如：羧基铁粉添加到环氧树脂中能改进导磁性能。
另外，填料的加入会降低环氧胶的剥离强度，因此一般地结构胶除加入具有触变性的2#SiO2外，不再加填料。
四、偶联剂
偶联剂主要是改善胶接头的强度和耐湿热老化性能，用量为
1—5%，大多为有机硅偶联剂，在环氧胶配方中常用的是KH-550和KH-560。
硅烷偶联剂分子含有一部份基团x与无机物表面较好地亲和；另一部份基团（R）能与有机树脂结合，可用于处理织物，作涂层或被粘物表面处理剂，有效地提高胶接强度。
