(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920578111.9(22)申请日 2019.04.25(73)专利权人四川和泰光纤有限公司地址 637000 四川省南充市顺庆区果城路13号一号楼八楼820房(72)发明人李伟　(51)Int.Cl.C03B 37/035(2006.01)(54)实用新型名称一种光纤拉丝用大盘(57)摘要本实用新型公开了一种光纤拉丝用大盘，具体涉及光纤拉丝技术领域，包括右侧盘，所述右侧盘一侧设置有左侧盘，所述左侧盘与右侧盘之间设置有芯轴，所述芯轴两端分别与对应位置的左侧盘以及右侧盘相对侧的中心位置固定连接，所述右侧盘与左侧盘之间靠近芯轴的一侧设置有可调节压紧机构；所述可调节压紧机构包括有两个收纳槽，两个所述收纳槽分别设置在右侧盘与左侧盘相对侧的对应位置处，且两个收纳槽内部均设置有竖杆。

本实用新型通过拧动螺栓使得竖杆与螺栓之间活动连接，然后自芯轴中部将连杆自嵌合槽内提起，并将待收卷光纤端部置于嵌合槽中压紧，可实现对光纤进行固定，提高收卷效率。

权利要求书1页说明书4页附图4页CN 210237458 U 2020.04.03C N 210237458U权　利　要　求　书1/1页CN 210237458 U1.一种光纤拉丝用大盘，包括右侧盘(1)，其特征在于：所述右侧盘(1)一侧设置有左侧盘(2)，所述左侧盘(2)与右侧盘(1)之间设置有芯轴(3)，所述芯轴(3)两端分别与对应位置的左侧盘(2)以及右侧盘(1)相对侧的中心位置固定连接，所述右侧盘(1)与左侧盘(2)之间靠近芯轴(3)的一侧设置有可调节压紧机构；所述可调节压紧机构包括有两个收纳槽(4)，两个所述收纳槽(4)分别设置在右侧盘(1)与左侧盘(2)相对侧的对应位置处，且两个收纳槽(4)内部均设置有竖杆(8)，所述右侧盘(1)与左侧盘(2)顶部均贯穿设置有通孔，所述通孔内部设置有螺栓(6)，所述螺栓(6)的一端贯穿竖杆(8)的顶部，且螺栓(6)的一端配套设有螺母(7)，两个所述竖杆(8)之间设置有连杆(9)，所述连杆(9)包括有第一连杆和第二连杆，所述第一连杆与第二连杆相对的一端通过第一联动轴活动连接，且二者相背的一端分别通过第二联动轴与对应位置的竖杆(8)底端活动连接，所述芯轴(3)顶部设置有嵌合槽(10)，所述嵌合槽(10)与两个收纳槽(4)竖直共面设置。

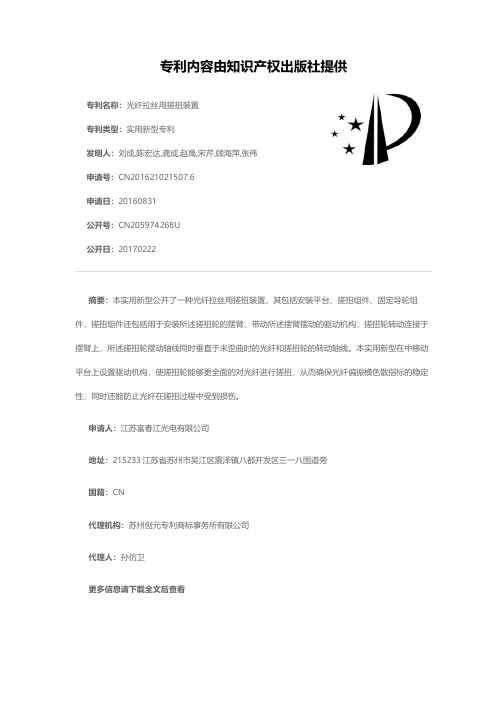

光纤拉丝用搓扭装置[实用新型专利]

专利名称：光纤拉丝用搓扭装置
专利类型：实用新型专利
发明人：刘成,陈宏达,龚成,赵禹,宋芹,顾海萍,张伟申请号：CN201621021507.6
申请日：20160831
公开号：CN205974268U
公开日：
20170222
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种光纤拉丝用搓扭装置，其包括安装平台、搓扭组件、固定导轮组件，搓扭组件还包括用于安装所述搓扭轮的摆臂、带动所述摆臂摆动的驱动机构，搓扭轮转动连接于摆臂上，所述搓扭轮摆动轴线同时垂直于未歪曲时的光纤和搓扭轮的转动轴线。

本实用新型在中移动平台上设置驱动机构，使搓扭轮能够更全面的对光纤进行搓扭，从而确保光纤偏振模色散指标的稳定性，同时还能防止光纤在搓扭过程中受到损伤。

申请人：江苏富春江光电有限公司
地址：215233 江苏省苏州市吴江区震泽镇八都开发区三一八国道旁
国籍：CN
代理机构：苏州创元专利商标事务所有限公司
代理人：孙仿卫
更多信息请下载全文后查看。

一种可快速拉丝的拉丝机[实用新型专利]

专利名称：一种可快速拉丝的拉丝机专利类型：实用新型专利
发明人：韩磊
申请号：CN201220721991.9
申请日：20121211
公开号：CN203076348U
公开日：
20130724
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可快速拉丝的拉丝机，包括机架，其特征在于：机架的上端一侧设有导向管，导向管的后侧设有牵引轮，机架内部通过固定支架交替固定有槽轮组I、槽轮组II和槽轮组III，槽轮组I和槽轮组II之间以及槽轮组II和槽轮组III之间均设有加热装置，槽轮组III后端设有拉丝粉盒，拉丝粉盒上设有密封盖，拉丝粉盒的后端设有出丝卷轴。

本实用新型的优点是：可在拉丝的时候同时对其进行加热，不仅使得拉丝均匀，还能提高产品的质量。

申请人：韩磊
地址：315315 浙江省慈溪市观海卫镇五里村五里
国籍：CN
更多信息请下载全文后查看。

一种玻璃纤维拉丝炉[实用新型专利]

专利名称：一种玻璃纤维拉丝炉专利类型：实用新型专利
发明人：徐大治,童学功,王新武申请号：CN201120397173.3申请日：20111019
公开号：CN202265506U
公开日：
20120606
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种玻璃纤维拉丝炉，包括炉体、位于炉体底部的铂金漏板和电加热组件，所述炉体为由顶部的盖砖、侧砖、堵头砖和底部的底砖连接而成的具有炉膛空腔的结构，所述盖砖的上方设有加球孔砖，所述加球孔砖上设有加球孔和铂金孔，所述铂金漏板位于铂金孔的斜下方。

本实用新型的玻璃纤维拉丝炉在使用时，玻璃球在加入熔化时，采用了加球位置与铂金漏板不在同一竖直平面上的偏位加球法，使玻璃球液体在炉体中不会较快的直接进入铂金漏板，从而使玻璃液在澄清区域时间较长，产品合格率提高，有效降低了电耗，大幅缩减了生产成本。

申请人：安徽丹凤电子材料股份有限公司
地址：231400 安徽省桐城市开发区丹凤科技园
国籍：CN
代理机构：合肥天明专利事务所
代理人：奚华保
更多信息请下载全文后查看。

一种光纤拉丝装置[实用新型专利]

专利名称：一种光纤拉丝装置
专利类型：实用新型专利
发明人：郝军杰,陈伟,朱永刚,严勇虎,孙伟,张功会,卢萍,王林,宋君,黄健伟,沈强兴,陈进,董魏,顾灵卫,徐陆锋
申请号：CN202021471601.8
申请日：20200723
公开号：CN212864574U
公开日：
20210402
专利内容由知识产权出版社提供
摘要：本实用新型涉及光纤的制备技术领域，公开了一种光纤拉丝装置，包括炉体，炉体内设置有加热件，用于为融化预制棒提供热量，还包括：第一保温管，设置于炉体的下方，并与炉体的内部相连通；第二保温管，设置于第一保温管的下方并与第一保温管间隔设置，预制棒拉丝形成的光纤经过第一保温管和第二保温管穿出；及引导管，设置在第二保温管的外周，并密封连接在第一保温管的下端，引导管和第二保温管之间形成连通第一保温管的负压通道，负压通道被配置为将炉体内的颗粒排出。

该光纤拉丝装置通过负压通道将炉体内的颗粒排出，实现在线清理炉体内产生的挥发物，保证炉体内环境的洁净，提高光纤强度。

申请人：江苏亨通光纤科技有限公司,江苏亨通光电股份有限公司
地址：215200 江苏省苏州市吴江区亨通路100号
国籍：CN
代理机构：北京品源专利代理有限公司
代理人：胡彬
更多信息请下载全文后查看。

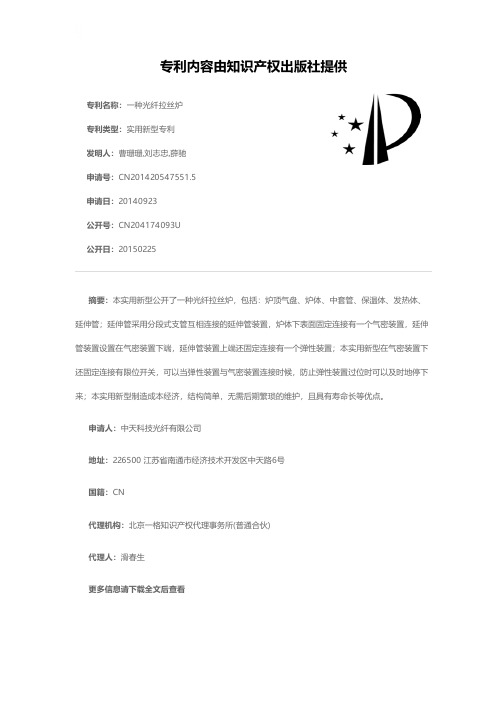

一种光纤拉丝炉[实用新型专利]

专利名称：一种光纤拉丝炉
专利类型：实用新型专利
发明人：曹珊珊,刘志忠,薛驰申请号：CN201420547551.5申请日：20140923
公开号：CN204174093U
公开日：
20150225
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种光纤拉丝炉，包括：炉顶气盘、炉体、中套管、保温体、发热体、延伸管；延伸管采用分段式支管互相连接的延伸管装置，炉体下表面固定连接有一个气密装置，延伸管装置设置在气密装置下端，延伸管装置上端还固定连接有一个弹性装置；本实用新型在气密装置下还固定连接有限位开关，可以当弹性装置与气密装置连接时候，防止弹性装置过位时可以及时地停下来；本实用新型制造成本经济，结构简单，无需后期繁琐的维护，且具有寿命长等优点。

申请人：中天科技光纤有限公司
地址：226500 江苏省南通市经济技术开发区中天路6号
国籍：CN
代理机构：北京一格知识产权代理事务所(普通合伙)
代理人：滑春生
更多信息请下载全文后查看。

一种使用H的光纤拉丝加热炉装置和方法[发明专利]

专利名称：一种使用H的光纤拉丝加热炉装置和方法专利类型：发明专利
发明人：沈小平,李彪,杨志杰,沈佳,满小忠,朱坤,颜永庆申请号：CN201811643324.1
申请日：20181229
公开号：CN109678339A
公开日：
20190426
专利内容由知识产权出版社提供
摘要：本发明提供了一种使用H的光纤拉丝加热炉装置和方法，其中，使用H的光纤拉丝加热炉装置，包括炉体，所述炉体顶部安装有相互连通的密封筒，密封筒内安装有光纤预制棒固定和移动单元；所述密封筒顶部连通有气体回收单元；所述炉体内安装有用于给光纤预制棒加热的加热线圈；所述炉体底部安装有气体分布单元和退火管，所述气体分布单元与氢气进入管道连通，退火管与氩气进入管道连通；氢气进入管道在氩气进入管道的上方。

本发明所述的使用H的光纤拉丝加热炉装置，上部采用整体密封、下部采用惰性气体氩气隔绝空气，能安全使用氢气，氢气的价格比氦气低，可减少光纤的生产成本。

申请人：通鼎互联信息股份有限公司
地址：215233 江苏省苏州市吴江区震泽镇八都小平大道8号
国籍：CN
代理机构：天津滨海科纬知识产权代理有限公司
代理人：杨慧玲
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920587555.9
(22)申请日 2019.04.26
(73)专利权人四川和泰光纤有限公司
地址 637000 四川省南充市顺庆区果城路
13号一号楼八楼820房
(72)发明人李伟　
(51)Int.Cl.
C03B 37/029(2006.01)
(54)实用新型名称一种新型光纤拉丝炉(57)摘要本实用新型公开了一种新型光纤拉丝炉，具体涉及拉丝炉技术领域，包括拉丝炉炉体，所述拉丝炉炉体的顶部一侧开设有第一连接口，且拉丝炉炉体的底部一侧开设有第二连接口，所述第一连接口的一端连接有进水管，所述第二连接口的一端连接有出水管，所述进水管与出水管的一端均连接有降温散热机构，所述降温散热机构包括储液箱。

本实用新型通过设置了降温散热机构，热量得到消散，可保证光纤原料的完整，避免光纤原料被高温烫坏的现象，保持拉丝炉炉体内温度的恒定，设置了保护机构，可保证拉丝炉炉体表面的清洁，避免了光纤预制棒表面沾染灰尘的现象，减轻使用人员的劳动负担，具有较强的实用性，
便于推广使用。

权利要求书1页说明书4页附图4页CN 210237456 U 2020.04.03
C N 210237456
U
权　利　要　求　书1/1页CN 210237456 U
1.一种新型光纤拉丝炉，包括拉丝炉炉体(1)，其特征在于：所述拉丝炉炉体(1)的顶部一侧开设有第一连接口(4)，且拉丝炉炉体(1)的底部一侧开设有第二连接口(5)，所述第一连接口(4)的一端连接有进水管(10)，所述第二连接口(5)的一端连接有出水管(15)，所述进水管(10)与出水管(15)的一端均连接有降温散热机构；
所述降温散热机构包括储液箱(11)，所述储液箱(11)的顶部中心位置开设有注水口(12)，所述注水口(12)的内部安装有密封塞(13)，所述储液箱(11)的顶端一侧开设有进水口(17)，且储液箱(11)的底部一侧开设有出水口(16)，所述储液箱(11)的一侧表面靠近进水口(17)的底部开设有水位线(14)，所述出水口(16)的一端与进水管(10)相连，所述进水口(17)的一端与出水管(15)相连，所述注水口(12)的内腔底部固定安装有水泵(18)，所述水泵(18)的顶端设置有连接管，所述连接管与出水口(16)相连。

2.根据权利要求1所述的一种新型光纤拉丝炉，其特征在于：所述拉丝炉炉体(1)的内部中心位置竖直开设有拉丝孔(22)，且拉丝炉炉体(1)的内部靠近拉丝孔(22)的周向侧外壁开设有连通管道(23)，所述连通管道(23)的两端分别与第一连接口(4)以及第二连接口(5)相连通，且连通管道(23)的轴截面形状为圆形。

3.根据权利要求2所述的一种新型光纤拉丝炉，其特征在于：所述拉丝炉炉体(1)的顶端表面对应拉丝孔(22)的顶端设置有炉盖(20)，且拉丝炉炉体(1)的顶端表面靠近炉盖
(20)的周向侧外壁开设有螺孔(19)，所述炉盖(20)的顶端表面嵌入设置有光纤预制棒
(21)，所述光纤预制棒(21)贯穿通过拉丝孔(22)。

4.根据权利要求3所述的一种新型光纤拉丝炉，其特征在于：所述拉丝炉炉体(1)的顶端设置有保护机构，所述保护机构包括防护罩(6)，所述防护罩(6)的顶端表面中心位置安装有吊环(8)，且防护罩(6)的周向侧外壁套设有隔热垫(7)，所述防护罩(6)与拉丝炉炉体(1)的连接处嵌入设置有紧固螺栓(9)，所述紧固螺栓(9)与螺孔(19)相匹配，且紧固螺栓(9)与螺孔(19)之间螺纹连接。

5.根据权利要求3所述的一种新型光纤拉丝炉，其特征在于：所述光纤预制棒(21)贯穿于拉丝孔(22)，所述拉丝孔(22)的内壁与连通管道(23)的内壁相贴合。

6.根据权利要求1所述的一种新型光纤拉丝炉，其特征在于：所述拉丝炉炉体(1)的底端固定设置有退火管道(2)，所述退火管道(2)的底端固定连接有安装座(3)。
