verilog ifdef 实现布尔表达式
verilog中if语句的用法
verilog中if语句的用法
在Verilog中，if语句用于根据一个条件来执行不同的操作。
它可以帮助我们实现选择性的逻辑或行为。
if语句的一般语法如下：
if (condition)
statement;
else if (condition)
statement;
else
statement;
在if语句中，condition是一个布尔表达式，可以是任何逻辑运算或比较操作的结果。
当条件为真时，if语句块中的语句将被执行。
如果条件为假，则if语句块中的语句将被跳过。
除了基本的if语句，我们还可以使用else if和else关键字来构建更复杂的条件控制结构。
else if语句用于在前一个条件不满足时检查另一个条件，而else语句则用于在前面的所有条件都不满足时执行一段代码。
在Verilog中，if语句通常用于在组合逻辑电路中实现选择性的信号传递或条件执行。
例如，我们可以使用if语句来判断一个输入信
号的状态，并根据不同的状态来发送不同的输出信号。
另外，Verilog中的if语句也可以嵌套使用。
这意味着在if语句块中可以包含其他if语句，以实现更复杂的条件逻辑。
但是，在使用嵌套if语句时，我们需要注意控制流的正确性和代码的可读性。
总结起来，Verilog中的if语句是一种非常有用的工具，可以帮助我们实现选择性的逻辑和条件执行。
它在设计和实现数字电路中发挥着重要的作用，使我们能够根据不同的条件来控制电路的行为。
verilog ifdef的用法
verilog ifdef的用法
`ifdef`是Verilog中条件编译指令之一，它的作用是根据宏定义判断是否编译代码。
该指令的语法如下：
```
`ifdef宏名
//执行代码
`else
//不执行代码
`endif
```
当定义了宏名时，执行`ifdef`后面的代码，否则执行`else`后面的代码，如果没有`else`则不执行任何代码。
在代码中，我们需要使用`define`指令定义宏名，例如：
```
`define DEBUG_EN
`ifdef DEBUG_EN
//执行代码
`else
//不执行代码
`endif
```
上述代码中定义了`DEBUG_EN`宏名，如果在代码中`ifdef`判断到该宏名，则执行相应代码，否则不执行。
拓展：
除了`ifdef`，Verilog还有其他条件编译指令如下：
- `ifndef`：与`ifdef`相反，如果宏名未定义则执行相应代码。
- `elsif`：在多个条件之间进行判断。
- `else`：在条件不成立时执行的代码。
- `endif`：结束条件编译指令。
- `include`：包含一个文件。
- `pragma`：指导编译工具处理代码的特殊命令。
verilog if语句
verilog if语句Verilog if语句是 Verilog HDL 中的一种常见控制结构，它可以用来控制程序代码的执行流程。
Verilog if 语句和C语言中的if语句有很多相似之处，它们都具有相同的格式和功能，只是在Verilog HDL中使用不同的语法。
Verilog if语句的基本语法格式如下：if（条件表达式） begin 语句1; 语句2; ... end在上面的语法格式中，“if（条件表达式）”部分是Verilog if语句的基本结构，它用来定义条件表达式，如果条件表达式的值为真，则执行begin-end之间的语句，否则将跳过begin-end之间的语句，继续执行后面的语句。
Verilog if语句的条件表达式可以是逻辑表达式、关系表达式或位表达式。
例如，可以使用逻辑表达式A && B 来表示A和B都为真时，才执行begin-end之间的语句；同样可以使用关系表达式A >= B来表示A大于等于B时，才执行begin-end之间的语句；还可以使用位表达式A[3]来表示当A的第三位为1时，才执行begin-end之间的语句。
此外，Verilog if语句还可以支持嵌套，即在if语句内部可以嵌套if语句，以实现复杂的流程控制。
例如，可以使用下面的代码来实现复杂的流程控制：if（条件表达式1） begin 语句1; if（条件表达式2） begin 语句2; end end在上面的代码中，首先会检查条件表达式1，如果条件表达式1的值为真，则执行begin-end之间的语句，如果条件表达式1的值为假，则不执行begin-end之间的语句，而是直接跳过begin-end之间的语句，继续执行后面的语句。
如果条件表达式1的值为真，则会执行begin-end 之间的语句，并且会继续检查条件表达式2，如果条件表达式2的值为真，则会执行begin-end之间的语句，否则会跳过begin-end之间的语句，继续执行后面的语句。
verilog中define用法
verilog中define用法一、概述Verilog是一种用于描述数字电路和系统的硬件描述语言。
在Verilog中，define是一种预处理指令，用于定义常量或宏。
通过使用define，可以在代码中方便地重用和修改常量或表达式，从而提高代码的可读性和可维护性。
二、define用法Verilog中的define用法非常简单，只需要在代码中插入define关键字，后面跟着要定义的常量或宏的名称和值即可。
1. 定义常量：可以使用define来定义常量，其语法如下：define constant_name value例如：define CLK_FREQ 10MHz2. 定义宏：可以使用define来定义宏，其语法如下：define macro_name(argument) macro_body或者define macro_name macro_body其中，argument是可选的参数列表，macro_body是宏体的代码。
例如：define ADD(a, b) (a + b)或者直接使用define来定义一个简单的加法宏：define ADD(a, b) (a + b) macro_add(a, b)3. 使用define定义的常量或宏：在代码中可以使用define定义的常量或宏，其语法如下：constant_name或macro_name variable_name = value例如：clk = CLK_FREQ; // 使用定义的CLK_FREQ常量作为时钟频率delay = macro_add(1ns, 500ps); // 使用定义的ADD宏计算延迟时间三、注意事项1. 宏定义中的参数可以是任意表达式，但不能包含未定义的变量或常量。
2. 宏定义中的代码块必须用大括号{}括起来，以确保代码块的正确执行。
3. 在使用define定义的常量或宏时，必须使用正确的语法格式，否则会出现编译错误。
4. 在使用define定义的常量或宏时，应注意避免与系统级变量或函数名称冲突，以免引起混淆和错误。

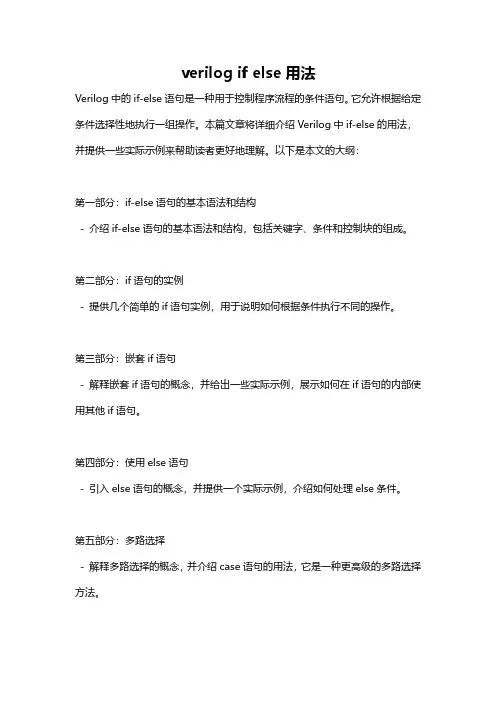

verilog if else用法
verilog if else用法
Verilog中的if-else语句是一种用于控制程序流程的条件语句。
它允许根据给定条件选择性地执行一组操作。
本篇文章将详细介绍Verilog中if-else的用法，并提供一些实际示例来帮助读者更好地理解。
以下是本文的大纲：
第一部分：if-else语句的基本语法和结构
-介绍if-else语句的基本语法和结构，包括关键字、条件和控制块的组成。
第二部分：if语句的实例
-提供几个简单的if语句实例，用于说明如何根据条件执行不同的操作。
第三部分：嵌套if语句
-解释嵌套if语句的概念，并给出一些实际示例，展示如何在if语句的内部使用其他if语句。
第四部分：使用else语句
-引入else语句的概念，并提供一个实际示例，介绍如何处理else条件。
第五部分：多路选择
-解释多路选择的概念，并介绍case语句的用法，它是一种更高级的多路选择方法。
第六部分：常见错误和注意事项
-概述一些常见的错误和注意事项，以帮助读者避免在使用if-else语句时遇到的一些困难。
第七部分：总结
-对本文的内容进行总结，并重申if-else语句的重要性和用途。
现在，让我们进入第一部分，讨论if-else语句的基本语法和结构。

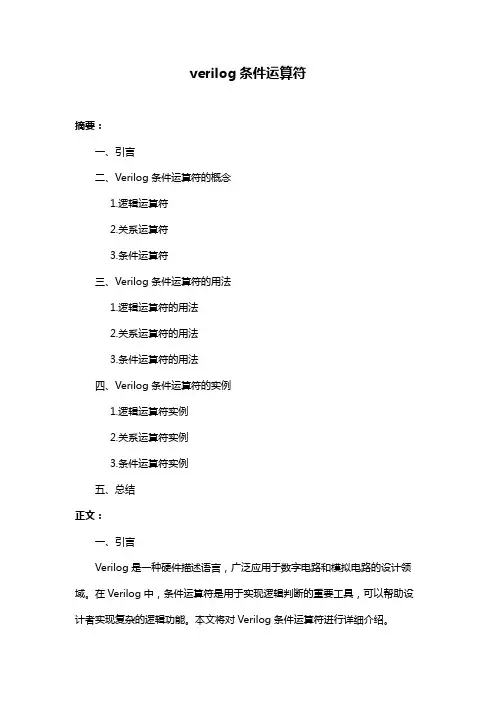

verilog条件运算符
verilog条件运算符摘要：一、引言二、Verilog条件运算符的概念1.逻辑运算符2.关系运算符3.条件运算符三、Verilog条件运算符的用法1.逻辑运算符的用法2.关系运算符的用法3.条件运算符的用法四、Verilog条件运算符的实例1.逻辑运算符实例2.关系运算符实例3.条件运算符实例五、总结正文：一、引言Verilog是一种硬件描述语言，广泛应用于数字电路和模拟电路的设计领域。
在Verilog中，条件运算符是用于实现逻辑判断的重要工具，可以帮助设计者实现复杂的逻辑功能。
本文将对Verilog条件运算符进行详细介绍。
二、Verilog条件运算符的概念Verilog条件运算符主要包括逻辑运算符、关系运算符和条件运算符。
1.逻辑运算符逻辑运算符主要有与（&）、或（|）、异或（^）、非（~）等。
这些运算符用于对逻辑信号进行操作，实现逻辑门的功能。
2.关系运算符关系运算符主要有小于（<）、大于（>）、小于等于（<=）、大于等于（>=）、等于（==）、不等于（!=）等。
这些运算符用于比较两个值的大小关系。
3.条件运算符条件运算符主要有逻辑与（&&）、逻辑或（||）等。
这些运算符用于组合多个条件，实现更复杂的逻辑功能。
三、Verilog条件运算符的用法1.逻辑运算符的用法逻辑运算符主要应用于逻辑表达式的计算。
例如，A & B表示A和B的逻辑与操作，A | B表示A和B的逻辑或操作，A ^ B表示A和B的异或操作，~A表示A的非操作。
2.关系运算符的用法关系运算符主要应用于比较两个值的大小关系。
例如，A < B表示A小于B，A > B表示A大于B，A <= B表示A小于等于B，A >= B表示A大于等于B，A == B表示A等于B，A != B表示A不等于B。
3.条件运算符的用法条件运算符主要应用于组合多个条件，实现更复杂的逻辑功能。
Verilog中条件编译命令 `ifdef、`else、`endif 用法
Verilog中条件编译命令 `ifdef、`else、`endif 用法一般情况下，Verilog HDL源程序中所有的行都参加编译。
但是有时候希望对其中的一部份内容只有在条件满足的时候才进行编译，也就是对一部分内容指定编译的条件，这就是“条件编译”。
有时，希望当满足条件时对一组语句进行编译，当条件不满足时则对另外一组语句进行编译。
条件编译命令的几种形式：（1）`ifdef宏名（标识符）程序段1`else程序段2`endif它的作用是当宏名已经被定义过（此处需要采用`define命令定义），则对程序段１进行编译，程序段２将被忽略；否则编译程序段２，程序段１将被忽落。
其中`else部分可以没有，即：（２）`ifdef宏名（标识符）程序段１`endif这里的“宏名”是一个Verilog HDL 的标识符，“程序段”可以是Verilog HDL语句组，也可以是命令行。
这些命令可以出现在源程序的任何地方。
注意：被忽略掉不进行编译的程序段部分也要符合Verilog HDL程序的语言规则。
通常在Verilog HDL程序中用到`ifdef、`else、`endif编译命令的情况有以下几种：（１）选择一个模板的不同代表部分。
（２）选择不同的时许或结构信息。
（３）对不同的ＥＤＡ工具，选择不同的激励。
最常用的情况是：Verilog HDL代码中的一部分可能适用于某个编译环境，但不使用于另一个环境，如果设计者不想为两个环境创建两个不同版本的Verilog设计，还有一种方法就是所谓的条件编译，即设计者在代码中指定其中某一部分只有在设置了特定的标志后，这一段代码才能被编译，即设计者在代码中指定其中某一部分只有在设置了特定的标识后，这一段代码才能编译。
设计者也可能希望在程序的运行中，只有当设置了某个标志后，才能执行Verilog设计的某些部分，这就是所谓的条件执行。
条件编译可以用编译指令`ifdef、`else、`elsif和`endif实现。
verilog 布尔函数
在Verilog中，布尔函数是用于描述数字逻辑行为的函数。
它们通常用于描述组合逻辑电路的行为，例如AND、OR、XOR等。
以下是一些常用的布尔函数及其Verilog表示：1. AND 函数：描述为 A AND B，Verilog中可以使用 "&" 表示，即 "a & b"。
2. OR 函数：描述为 A OR B，Verilog中可以使用 "|" 表示，即 "a | b"。
3. XOR 函数：描述为 A XOR B，Verilog中可以使用 "^" 表示，即 "a ^ b"。
4. NOT 函数：描述为 NOT A，Verilog中可以使用 "~" 表示，即 "~a"。
5. NAND 函数：描述为 NOT (A AND B)，Verilog中可以使用"&&" 表示，即 "~ (a & b)"。
6. NOR 函数：描述为 NOT (A OR B)，Verilog中可以使用"||" 表示，即 "~ (a | b)"。
这些函数可以组合在一起，形成更复杂的逻辑表达式。
例如，如果你想要表示一个4输入的OR函数，可以写成 "a | b | c | d"。
注意：在Verilog中，逻辑运算符的优先级从高到低是：括号、非、与、或、异或。
如果需要改变运算顺序，可以使用括号来明确表示运算的顺序。
例如，"a & b | c" 和 "(a & b) | c" 是不同的，前者先进行与运算再进行或运算，后者先进行或运算再进行与运算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Verilog是一种硬件描述语言（HDL），在数字电路设计中被广泛使用。
在Verilog中，可以使用`ifdef指令来根据不同的条件编译代码。
本文将重点介绍如何使用`ifdef指令来实现布尔表达式。
1. 了解Verilog中的`ifdef指令
`ifdef指令是Verilog中的条件编译指令，用于根据不同的条件编译代码。
当条件成立时，`ifdef指令后面的代码将被编译，否则将被忽略。
`ifdef指令的一般格式如下：
```verilog
`ifdef condition
// code to bepiled if condition is true
`else
// code to bepiled if condition is false
`endif
```
其中，condition为条件表达式。
当condition成立时，`ifdef和`else 之间的代码将被编译；当condition不成立时，`else和`endif之间的代码将被编译。
2. 使用`ifdef指令实现布尔表达式
在Verilog中，可以利用`ifdef指令来实现布尔表达式。
如果想要根据某个条件来决定是否对一个信号进行赋值，可以使用`ifdef指令来实现。
具体示例代码如下：
```verilog
module bool_expression (
input wire a,
input wire b,
input wire sel,
output reg out
);
`ifdef FOO
always *
begin
if (sel)
out = a;
else
out = b;
end
`else
always *
begin
if (sel)
out = !a;
else
out = !b;
end
`endif
endmodule
```
在上面的示例代码中，根据条件`ifdef FOO的真假，选择不同的赋值方式。
当条件`ifdef FOO成立时，选择第一种赋值方式；当条件`ifdef FOO不成立时，选择第二种赋值方式。
3. `ifdef指令的注意事项
在使用`ifdef指令时，需要注意以下几点：
- 条件表达式必须是一个已经定义的宏，例如`define指令定义的宏；- 在代码中可以多次使用`ifdef指令，并且可以嵌套使用；
- `ifdef指令没有else if的语法，如果需要多个条件判断，可以使用嵌套的`ifdef指令。
4. 总结
本文主要介绍了如何使用`ifdef指令来实现布尔表达式。
通过合理地使用`ifdef指令，可以在Verilog中根据不同的条件编译代码，实现灵活的布尔表达式。
在实际的数字电路设计中，能够熟练掌握`ifdef指令的使用，对于编写清晰、简洁的Verilog代码将大有裨益。
在数字电路设计中，灵活使用Verilog中的`ifdef指令对于实现布尔表达式以及其他条件编译需求至关重要。
下面我们将继续探讨如何在实际项目中运用`ifdef指令，并结合实例来展示其实际应用。
5. 实际案例：多版本IP核设计
在数字电路设计中，通常会存在针对不同的硬件评台或应用场景设计多个版本的IP核的情况。
这些不同版本的IP核在逻辑功能上可能基本一致，但由于目标评台的不同，需要在实现上进行一些微调。
使用
`ifdef指令可以方便地实现这一需求。
以一个简单的示例为例，假设我们需要设计一个简单的加法器IP核，但针对不同的评台，希望可以选择使用不同的加法器实现，比如使用带有进位输入的全加器或者不带进位输入的半加器实现。
可以使用
`ifdef指令来实现多版本IP核的设计。
```verilog
module adder_ip (
input wire [3:0] a,
input wire [3:0] b,
input wire adder_sel,
output wire [3:0] sum
);
`ifdef USE_FULL_ADDER
// 使用全加器实现
// ... (full adder implementation)
`else
// 使用半加器实现
// ... (half adder implementation)
`endif
endmodule
```
在上面的示例中，通过定义宏USE_FULL_ADDER来决定使用全加器还是半加器实现。
根据不同的宏定义，选择不同的实现方式。
这样一来，可以在设计中根据需要选择不同的IP核版本，提高了设计的灵活性。
6. 调试和维护
当设计规模较大、模块复杂度较高时，使用`ifdef指令可以简化调试和维护工作。
通过合理使用`ifdef指令，可以在调试时快速切换不同的代码分支，以便针对特定情况进行调试。
另外，在维护阶段，可以针对不同的需求选择不同的代码分支，使得维护工作更加高效。
7. 版本管理
在实际的数字电路设计项目中，使用版本管理工具对代码进行管理是非常重要的。
合理使用`ifdef指令可以简化不同版本代码的管理。
通过`ifdef指令，在同一个源文件中可以同时包含多个版本的代码，而不需要维护多个不同版本的文件，这样可以避免代码的分散和混乱。
8. 总结
通过上述内容，我们进一步学习了在Verilog中使用`ifdef指令来实现布尔表达式，并介绍了其在多版本IP核设计、调试维护和版本管理中的实际应用。
`ifdef指令作为Verilog中非常重要的条件编译指令，能够帮助我们实现更加灵活、高效的数字电路设计。
在实际项目中，合理地使用`ifdef指令可以提高代码的可维护性，简化调试工作，提高设计的灵活性，是数字电路设计中不可或缺的重要工具。
希望本文的内
容能够帮助读者更好地掌握Verilog中`ifdef指令的使用，并能够在实际项目中灵活应用。
