毕业设计（论文）兰州市黄河5号楼采暖及换热站设计 Heating and heat transfer station design ofthe Yellow River Building No. 5，Lanzhou长 春 工 程 学 院学生姓名 学 号 所在系部 所学专业 所在班级 指导教师 教师职称 完成时间 成 绩摘要随着我国城市建设事业的发展，以及国家对于能源与环境保护的要求，供暖系统的规模从单幢采暖系统发展成为中大型区域集中供暖系统，出现了大量住宅，公共建筑的集中供暖系统。
集中供暖在节能和坏境保护方面都有很大的优势，发展速度很快。
本设计为兰州市市一栋办公楼的供热及换热站设计。
采暖部分为二十二层，高84米。
设计用城市热力管网提供的95℃热水为热源，定压水泵定压。
根据办公楼的结构、各房间用途及经济性和技术可行性比较，采用了竖向分三区，各区又分两个环路，采用双管顺流下供下回同程式热水采暖系统。
通过围护结构的传热系数计算、各采暖房间热负荷计算、房间散热器的选择与计算、系统管路的水力计算，同时还考虑了安全可靠、经济合理、节能等方面的要求，使该建筑较好的满足了采暖要求。
换热站的设计主要包括设备的布置，定位尺寸确定，换热器的计算选型，循环水泵和补水泵的计算选型以及辅助设备的选择计算。
关键词：集中供热，热负荷，水力计算,换热器AbstractWith the development of city construction in our country, and national requirements for energy and environmental protection, heating system scale from a single building heating system developed into large regional central heating system, the emergence of a large number of residential, central heating system of public buildings. The central heating has a lot of advantages in energy saving and environmental protection, the development speed is very fast.The design for the design of heating Lanzhou City office buildings and heat exchange station. The heating part is divided into twenty-two layers, 84 meters high.Design of city heating network with 95 ℃hot water as a heat source of constant pressure, constant pressure pump. Comparison of structure,according to the office of each room use and the economic and technical feasibility, the vertical divided into three zones, the district is divided into two loops, the double pipe next time for the next program with hot-water heating system. Hydraulic calculation of the heat transfer coefficient of building envelope, the calculation of heating the room heat load calculation, selection and calculation of the room radiators, the pipeline system, but also considering the safety, economical, energy-saving and other requirements, so that the building can meet the heating requirements.Design of heat exchange station including equipment layout, location size determination, calculation and selection of heat exchanger, the calculation and selection of circulating water pump water pump and auxiliary equipment selection.Keywords: Calculation of central heating, heat load, hydraulic, heat exchanger目录前言 ........................................... 错误!未定义书签。
热力公司换热站控制系统设计
第一章绪论1.1 集中供暖旳发展概述集中供暖是在十九世纪末期, 随着经济旳发展和科学技术旳进步, 在集中供暖技术旳基本上发展起来旳, 它运用热水或蒸汽作为热媒, 由集中旳热源向一种都市或较大区域供应热能。
集中供暖不仅为都市提供稳定、可靠旳热源, 改善人民生活, 并且与老式旳分散供热相比, 能节省能源和减少污染, 具有明显旳经济效益和社会效益。
1.1.1 国外集中供暖发展概况集中供暖方式始于1877年, 当时在美国纽约, 建立了第一种区域锅炉房向附近14家顾客供热。
20世纪初期, 某些工业发达旳国家, 开始运用发电厂内汽轮机旳排气, 供应生产和生活用热, 其后逐渐成为现代化旳热电厂。
在上世纪中, 特别是二次世界大战后来, 西方某些发达国家旳城乡集中供暖事业得到迅速发展。
原苏联和东欧国家旳集中供暖事业长期以来是实行以积极发展热电厂为主旳发展政策。
原苏联集中供暖规模, 居世界首位。
地处寒冷气候旳北欧国家, 如瑞典、丹麦、芬兰等国家, 在第二次世界大战后来集中供暖事业发展迅速, 都市集中供暖普及率都较高。
据1982年资料, 如瑞典首都斯德哥尔摩市, 集中供暖普及率为35%；丹麦集中供暖系统遍及全国城乡, 向全国1/3以上旳居民供暖和热水供应。
第二次世界大战后德国在废墟中进行重建工作, 为发展集中供暖提供了有力旳条件。
目前除柏林、汉堡、慕尼黑等都市已有规模较大旳集中供暖系统外, 在鲁尔地区和莱茵河下游, 还建立了联结几种都市旳城际供暖系统。
在某些工业发达较早旳国家中, 如美、英、法等国家, 初期多以锅炉房供暖来发展集中供暖事业, 锅炉房供暖占较大比例。
但是这些国家已非常注重发展热电联产旳集中供暖方式。
1.1.2 国内集中供暖发展概况国内都市集中供暖真正起步是在50年代开始旳, 党旳十一届三中全会后来, 特别是国务院1986年下发《有关加强都市集中供热管理工作旳报告》, 对国内旳集中供暖事业旳发展起到了极大旳推动作用。
换热器温度控制系统的设计毕业设计(论文)word格式[管理资料]
![换热器温度控制系统的设计毕业设计(论文)word格式[管理资料]](https://img.taocdn.com/s3/m/09276ae1f18583d048645905.png)
1换热器温度控制系统的组成与特点换热器的组成换热器温度控制系统包括换热器、热水炉、控制冷流体的多级离心泵，变频器、涡轮流量传感器、温度传感器等设备。
根据控制系统的复杂程度，可以将其分为简单控制系统和复杂控制系统。
其中在换热器上常用的复杂控制系统又包括串级控制系统和前馈控制系统。
系统控制过程的特点换热器温度控制过程有如下特点：换热器温度控制系统是由温度变送器、调节器、执行器和被控对象（出口温度）组成闭合回路。
被调参数（换热器出口温度）经检验元件测量并由温度变送器转换处理获得测量信号，测量值与给定值的差值送入调节器，调节器对偏差信号进行运算处理后输出控制作用。
换热器的温度控制系统工艺流程如下：冷流体和热流体分别通过换热器的壳程和管程，通过热传导，从而使热流体的出口温度降低。
热流体加热炉加热到某温度，通过循环泵流经换热器的管程，出口温度稳定在设定值附近。
冷流体通过多级离心泵流经换热器的壳程，与热流体交换热后流回蓄电池，循环使用。
在换热器的冷热流体进口处均设置一个调节阀，可以调节冷热流体的大小。
在冷流体出口设置一个电功调节阀，可以根据输入信号自动调节冷流体流量的大小。
多级离心泵的转速由便频器来控制。
引起换热器出口温度变化的扰动因素简要概括起来，引起换热器出口温度变化的扰动因素主要有：（1）热流体的流量和温度的扰动，热流体的流量主要受到换热器入口阀门的开度和循环泵压头的影响。
热流体的温度主要受到加热炉加热温度和管路散热的影响。
（2）冷流体的流量和温度的扰动。
冷流体的流量主要受到离心泵的压头、转速和阀门的开度等因素的影响。
（3）加热炉的启停机的影响。
（4）室内温度与管路内气体变化和阀门开度的影响。
2 换热器温度控制原理换热器温度控制原理介绍。
加热介质为蒸汽，冷流体为水，控制目标是通过调节蒸汽流量来保证换热器出口T ，T 1～T 3 温度传感器 M 电动调节阀换热器温度控制原理图其工作原理为：温度传感器T 测量换热器出水温度，把信号传送至DDC 现场控制器，此为温度控制的主回路。
基于PLC的换热站控制系统的研究毕业论文
3.4.2补水定压方法33
3.5变频调速恒压供水35
3.5.1变频调速恒压供水节能分析35
3.5.2供水控制系统36
3.5.2压力信号检测37
3.5.3补水泵变频调节硬件设计37
3.5.4补水泵变频调节软件设计38
3.6本章小结40
第4章上位机监控设计41
4.1上位机系统介绍41
在集中供热系统中，热网与热用户的连接方式分为直接和间接连接两种。在大型供热系统中，供热区域面积大，供热调节滞后现象严重；采用热网与热用户直接连接的方式往往难以实现对某一供热区域的局部调节；供热系统的控制难度增大，容易形成“近热远冷”的状况及水力与热力工况的失调：供热品质及效果难以得到保证，不利于供热系统的节能运行[2]。间接连接，在供热管网与热用户间建立换热站，将供热管网输送的热媒加以调节、转换，根据用户的需要分配给各个热用户。这种方式有利于对供热区域实现局部调节，满足热用户的用热需求，使得供热系统经济、节能、安全可靠运行成为可能。
其六：设备故障率低。由于集中供热可选用供热专用设备，其设备质量高于一般的工业设备，故运行安全可靠，故障率低[3]。
所以，城市集中供热是节能、环保的重要途径，是城市现代化的主要基础设施之一，也是经济发展，改善人民群众物质生活的重要标志之一。
1.2
1.
集中供热在欧美国家已经有一百多年的历史，美国从1877年、俄罗斯从1903年开始就有了集中供热工程13J。欧洲特别是挪威、瑞典和丹麦的供热技术非常具有特色，它们利用海水、湖水、地下水等作为热源，通过热泵装置获取热水作为冬季供热之用。在瑞典，容量最大的热泵站位于斯德哥尔摩，利用海水作为热源，供热能力达到160MW。丹麦的集中供热尤其著名，在从1985到2005年的20年中丹麦的集中供热占整个热力市场份额从30％增加到了60％[4]。
换热站控制系统设计
换热站控制系统设计引言：换热站是工业和居民建筑中必不可少的一部分，用于供暖、制冷和热水供应。
换热站控制系统是确保换热站运行稳定和高效的关键。
本论文将讨论换热站控制系统的设计和实施。
一、需求分析：首先，我们需要对换热站的需求进行分析。
根据不同的应用场景和需求，需要确定换热站的供热、制冷和热水供应的需求量以及温度要求。
还需要考虑换热站的稳定性和可靠性，以及节能和环保要求。
二、系统架构设计：1.监控模块：监控模块用于监测换热站的运行状态和参数。
这包括温度和压力传感器用于测量供热/制冷水和热水的温度和压力。
流量计用于测量流体的流量。
还可以使用液位传感器来监测储水罐中的水位。
这些传感器将数据传输给控制模块进行处理。
2.控制模块：控制模块负责处理监测模块传输的数据，并相应地控制换热站的运行。
首先，需要一个温度和压力的控制算法来确保供热/制冷和热水的温度和压力满足要求。
其次，需要一个流量控制算法来确保流体的流量控制在合理的范围内。
此外，还需要一个液位控制算法来保证储水罐的水位稳定。
3.执行模块：执行模块用于执行控制模块的指令。
这包括控制阀门、泵和调节阀等设备。
这些设备将根据控制模块传输的指令来控制换热站的运行。
三、设计和选择控制算法：为了确保换热站的高效和稳定运行，需要设计和选择相应的控制算法。
根据具体的需求，可以选择PID控制、模糊控制或模型预测控制等控制算法。
通过模拟和实验，可以评估和优化控制算法的性能，并确定最佳的控制策略。
四、设计安全措施：五、实施和测试：设计和开发完成后，换热站控制系统需要进行实施和测试。
在实施过程中，需要确保系统的正常运行和与其他系统的兼容性。
通过实验和测试，可以验证系统的性能和稳定性，并进行必要的调整和优化。
结论：本论文主要讨论了换热站控制系统的设计和实施。
通过系统架构设计、控制算法选择和一系列的实施和测试，可以确保换热站的高效、稳定和安全运行。
在未来的研究中，可以进一步探索新的控制算法和技术，以提高换热站的性能和能效。

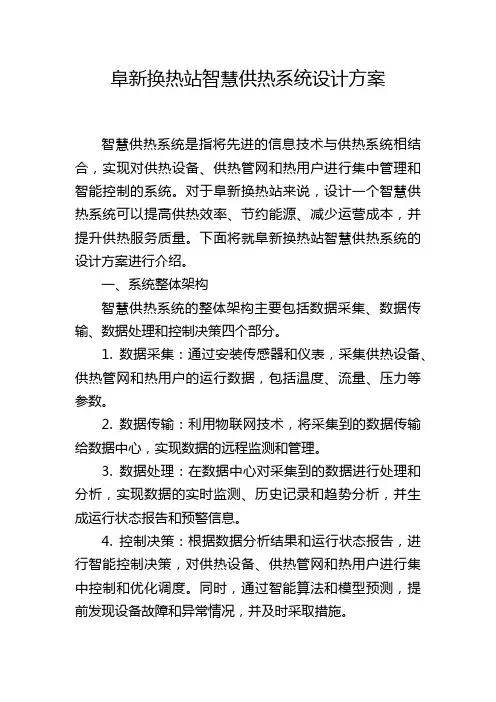

阜新换热站智慧供热系统设计方案
