教案27任务2.8燃油供给系统认知与拆装(实训)
汽油机燃料供给系认识和拆装-文档资料
汽油机燃料供给系认识与拆装

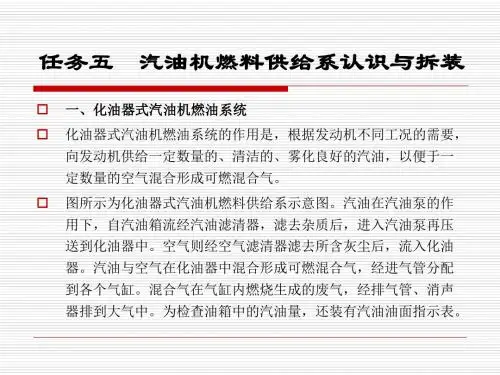

3.汽油泵 汽油泵的作用是将汽油从油箱中吸出，经汽油滤清器过滤后送入化油器 浮子室内。汽油泵有机械式和电动式两种。 机械驱动膜片式汽油泵装在发动机曲轴箱的一侧，由发动机配气机构的 凸轮轴上偏心轮驱动。
1—手摇臂 2—内摇臂 3—泵膜拉杆油封 4—拉杆油封座 5—下体 6—泵膜弹簧 7—泵膜弹簧座 8—泵膜 9—出油管接头 10—上体11—阀门支持片1 2—螺钉 13—泵盖 14、21—垫片 15—偏心轮 16—泵膜拉杆 17—摇臂回位弹簧 18— 摇臂 19—摇臂轴 20—手摇臂轴 22—出油阀 23—进油阀 24—进油管接头
1—外壳 2、4—多孔管 3—隔板
以期迅速增加发动机的功率。
任务五
1.汽油箱
汽油机燃料供给系认识与拆装
五、化油器式汽油机燃油供给系的辅助装置
汽油箱用于储存汽油，其容量多用薄钢板冲压焊制，上部焊有加 油管，管内带有可拉出的延长管，其底部有滤网。加油管口由油 箱盖盖住。油箱上表面装有油面指示表的传感器和出油开关。出
油开关经输油管与汽油滤清器相通。油箱底部有放油螺塞，用以
1—进气管 2—前端排气管 3—衬垫 4—铸铁环 5—后端排气管 6—空气滤清器支架紧固螺栓 7—曲轴 箱通风单向阀 8—化油器紧固螺栓
任务五
汽油机燃料供给系认识与拆装
5.排气消声器 因排气门的开闭与活塞往复运动的影响，废气气流在排气管中流 动时呈脉动形式，并有较高的温度与压力。如将废气直接排入大 气，会产生强烈的排气噪声。为减小排气噪声和消除废气中的火 焰和火星，在排气管出口处装有排气消声器。消声器的基本原理 是：消除废气流的能量，并平衡气流的压力波动。
a)进入空气 b) 1—空气阀 2—蒸气阀
汽油发动机燃油供给系统的结构与拆装 电子教案
电控燃油喷射系统结构与拆装
电控汽油喷射系统的分类与组成；空气供给系统的结构与工作原理
二、空气计量装置
1、空气流量计
(1) 翼片式空气流量计
(2) 卡门旋涡式空气流量计
(3) 热膜式空气流量计
2、进气歧管绝对压力传感器
(1) 半导体压敏电阻式
(2) 膜盒传动的可变电感式
三、节气门体和节气门位置传感器
1、节气门体
2、节气门位置传感器(TPS)
(1) 线性输出型
(2) 开关量输出型
(3) 带 Acc 信号输出的开关量输出型
四、怠速控制阀
1、型式
(1) 双金属片式、石蜡式、平动电磁阀式、
(2) 旋转电磁阀式和步进电机式
2、步进电机式
以丰田车125（美国通用车可达255 ）个步级分析说明
(1) 转子转一圈为32 个步级，每一个步级转动一个爪的角度为1/32×360°=11.25°。
(2) 关闭点火开关时，怠速控制阀全打开125个步级，为下次起动发动机作准备。
项目1：EFI结构认识
项目2：燃油喷射系统空气供给系统的结构拆装
项目3：燃油喷射系统燃油供给系统和电子控制系统的结构拆装。
电喷汽油机燃油供给系的拆装实训教案
电喷汽油机燃油供给系的拆装实训教案电喷汽油机燃油供给系的拆装实训教案实训项目七1．实训内容及目的1)掌握燃油滤清器的拆装方法。
2)掌握燃油泵、喷油器的拆卸与安装。
2．技术标准及要求油路油压为0.2MPa。
3．实训器材和工具克莱斯勒轿车若干辆或发动机若干台。
常用工量具各1套，专用工具1套，机油少许；相关挂图或图册若干。
4．实训注意事项1)确保所有泄漏的燃油要尽快从发动机表面清除掉。
2)在拧松或拧紧燃油管线接头时，要遵照相应的力矩说明，以防过紧和油管扭曲。
3)燃油供给系统的组成及油路如图1所示。
5．实训操作步骤(1)燃油滤清器拆卸与安装1)拆下蓄电池负极导线。
2)燃油系卸压。
3)清除燃油滤清器进、出口端接口处的污物。
4)在进出口软管周围缠绕毛巾，吸收那些溢出的燃油。
5)脱开燃油滤清器出口端上的金属快速连接接头。
图2所示为燃油导管，燃油滤清器连接与此类似。
当用快速拆卸接头专用工具或相当的工具，压下接头管端上的内装释放工具时，将快速连接接头推向燃油管。
轻轻地扭动接头并将它拉离燃油管。
件图1 图 26)脱开燃油滤清器进口端的塑料快速连接接头。
一起压下紧固片，并滑动快速连接接头离开燃油管接头，紧固装置仍留在燃油管上。
7)盖好两个快速连接接头，防止燃油系受污染。
8)拆下燃油滤清器支架，并拆下滤清器。
9)为了正确安装，在滤清器进口和出口端做出记号。
安装滤清器，使其进口端对着油箱。
将滤清器放在支架上，并装到支架导轨上。
用12N·m的力矩拧紧安装螺栓。
10)在燃油滤清器接头上抹一层薄的30WT发动机机油、将燃油管装到滤清器上。
在快速连接接头上装上新的O形圈。
11)按下列步骤安装塑料快速连接接头：①将快速连接接头推向燃油管，直到紧固装置勒到位为止，并可听到“咔嗒”声，且一定要通过快速连接装置的窗口，检查是否可看到紧固装置锁耳和燃油管肩部。
②借拉回快速连接接头检查连接状况。
如该接头锁定到位，则连接是可靠的。
《实习教案稿》汽油机燃料供给系
内燃机实习
汽油机燃料供给系的工作原理与拆装、调整
2 汽油机燃料供给系的作用、结构
汽油机燃料供给系总成拆装调整
汽油机燃料供给系的工作原理
1.掌握汽油机燃料供给系的作用、总体结构与零件之间的装配关系.
2.掌握汽油机燃料供给系各组成零件的作用、结构、工作原理.
3.掌握汽油机燃料供给系各总成的拆装工艺及其调整.
难点:
化油器的工作原理
实习设备: 汽油泵、化油器、EQ6100Q-1汽油机
实习工具: 常用工具一套
1.检查学生的出勤情况与仪表.
2.利用实物进行直观教学，并利用幻灯投影进行辅助教学.
3.对学生进行专业道德教育与安全教育.
4.参观构造演示板.
1. 汽油机燃料供给系各零部件的名称、结构及其装配关系.
2. 汽油泵、化油器的拆装与调整.
3. 汽油机燃料供给系的油路连接.
1. 汽油机燃料供给系各零部件的名称、结构机器装配关系
2. 汽油泵、化油器的拆装与调整.
3. 汽油机燃料供给系的油路连接.
1. 参观构造演示板，了解汽油机燃料供给系各零件的安装关系.
2. 汽油泵、化油器的工作原理及其各零部件的名称、相互连接关系.
3. 汽油泵、化油器的拆装与调整.
4. 汽油机燃料供给系油路的连接.
5. 检查学生对汽油机燃料供给系的掌握情况.。
【汽车构造与拆装】任务2.8燃油供给系统认知与拆装
这种按一定比例混合的汽油空
气混合物，称为可燃混合气。 理论上1kg 汽油完全燃烧需要 空气14.7kg，故对于汽油机而 言，空燃比为14.7 的可燃混合
气可称为理论混合气。
5
1. 燃油供给系统作用？
柴油机以柴油为燃料。由于柴 油的蒸发性和流动性都比汽油 差，因此柴油机不能像汽油机 那样在气缸外部形成可燃混合
10
1. 燃油供给系统作用？
3.燃油滤清器
燃油滤清器的作用，是把含在 燃油中的氧化铁、粉尘等固体 杂物除去，防止燃油系统堵塞 （特别是喷油嘴）。
11
1. 燃油供给系统作用？
4.燃油轨道
燃油轨道简称共轨，用于共轨 式的燃油系统。共轨的作用是 为喷油嘴储存并提供高压燃油， 并将燃油压力波动减至最小。
23
课后练习
1.描述燃油系统的组成及作用。 2.描述燃油泵的结构及原理。 3.描述燃油滤清器的更换方法。 4.描述缸内直喷系统的结构。
24
25
换。
21
电子控制燃油喷射系统
燃油喷射装置中，电子控制燃油喷射系统以发动机控制单元（ECU）为控制中 心，利用安装在发动机上的各种传感器所提供的发动机各种工作参数，根据控制
单元中设定的控制程序，通过控制喷油器，精确地控制喷油量和喷油时间，从而
使发动机在各种工况下都能获得最佳浓度的混合气，使发动机获得良好的燃料经 济性和排放性，同时也提高汽车的使用性能。 燃油喷射主要部件包括： 油轨、喷油器和发动机控制单元（ECU）。
14
判断题
1.理论上1kg 汽油完全燃烧需要空气14.7kg，故对于汽油机而言，空
燃比为14.7 的可燃混合气可称为理论混合气（ ）。
2.柴油机的混合气只能在气缸内部形成，即在接近压缩行程终点时，
柴油机燃料供给系拆装实习
柴油机燃料供给系拆装实验1.实习概况我们分三个组做实验, 做实验的时候老师在旁边指导。
我们按照老师讲解的步骤进行拆装, 对柴油机燃料供给系有了更好的认识。
2.实验内容（一）在完整的柴油机上观察, 了解柴油机燃料供给系的组成、管路连接, 搞清低压油路、高压油路、回油油路以及高压泵的驱动方式。
（二）拆卸1.拆下输油泵、喷油泵顶盖。
2.拆下泵体侧面的六个堵塞。
3.拆卸供油提前器4.拆卸调速器5.稍微拧松各缸的出油阀压紧座和固定凸缘套筒的锁紧螺母, 暂不取下。
6.拆卸泵体底盖。
7.拆卸凸轮轴。
8.拆卸滚轮体。
9.用钢丝勾住柱塞弹簧下座, 将其连同柱塞一同取出, 并取出柱塞弹簧及上座。
10.逐缸拧下凸轮缘套筒的锁紧螺母, 拧紧出油阀紧帽螺纹部分, 拉出凸缘套筒, 柱塞套, 出油阀及座等组件, 将此组件装在泵油器拆装底座上, 用出油阀紧帽套筒松开出油阀紧帽, 将各件分解。
11.拆供油拉杆12.装的时候按反顺序装复。
3.实验情况分析拆的时候按照老师要求的步骤一步步来, 把拆下的零件按顺序放好, 并做好标记。
装的时候要注意各部件的安装顺序, 还要是装完后各活动部件运动灵活, 不能出现阻滞在拆装的时候要合理运用各种工具。
4.实验感慨5.实验要求我们亲自动手操作, 把每个部件拆下, 同时搞清楚它的结构和工作原理, 对着实物, 让我们对课本上的东西有了更深的理解, 同时也对我们的动手能力进行了考验。
6.实验总结通过实验使我们了解了柴油机的组成, 掌握了喷油泵、调速器的构造和工作原理, 对柴油机燃料供给系有了具象的认识。
燃油供给系统教案
燃油供给系统教案一、教学目标1. 了解燃油供给系统的基本组成和功能。
2. 掌握燃油供给系统的主要部件及其工作原理。
3. 学会分析燃油供给系统故障并提出解决方案。
4. 能够对燃油供给系统进行维护和保养。
二、教学内容1. 燃油供给系统的组成及功能2. 燃油泵的工作原理及维护3. 燃油滤清器的作用和更换方法4. 燃油喷射器的原理和故障分析5. 燃油供给系统的故障诊断与排除三、教学方法1. 采用讲授法讲解燃油供给系统的相关理论知识。
2. 采用案例分析法分析燃油供给系统的故障案例。
3. 采用实践操作法进行燃油供给系统的维护和保养练习。
四、教学准备1. 准备燃油供给系统的图文资料和故障案例。
2. 准备燃油供给系统的主要部件实物或模型。
3. 准备燃油供给系统的工作视频或动画。
五、教学过程1. 引入课题：介绍燃油供给系统在汽车中的重要性，激发学生的学习兴趣。
2. 讲授理论：讲解燃油供给系统的组成、功能及工作原理。
3. 案例分析：分析燃油供给系统的故障案例，引导学生学会分析故障原因。
4. 实践操作：分组进行燃油供给系统的维护和保养练习，巩固所学知识。
教学反思：在授课过程中，关注学生的学习反馈，及时调整教学节奏和难度。
注重理论与实践相结合，提高学生的实际操作能力。
通过案例分析，培养学生的故障分析能力。
在教学过程中，充分调动学生的积极性，激发他们的学习兴趣。
六、教学拓展1. 介绍燃油供给系统的最新技术发展，如直喷技术、混合动力系统等。
2. 分析燃油供给系统在未来汽车发展中的趋势和挑战。
3. 引导学生思考燃油供给系统的节能减排措施。
七、教学评估1. 设计燃油供给系统相关知识的测试题，检查学生的理论掌握情况。
2. 进行实践操作考核，评估学生的实际操作能力。
3. 搜集学生故障分析的案例，评价学生的故障诊断能力。
八、教学互动1. 组织学生进行小组讨论，分享燃油供给系统的维护经验。
2. 开展问答环节，鼓励学生提问和解答疑问。
3. 邀请汽车维修专业人士进行讲座，增加学生的实践经验。
《汽车构造与拆装》课程企业应用案例 教案：发动机燃油供给系部件拆装
备课笔记备注一、咨讯（含复习回顾与新课导入）（一）模拟召开车间例会1、回顾前一任务各班组，在上个任务（上次课）中，我们完成的是配气机构拆装，其主要目的是通过大家自己动手，熟悉发动机配气机构的结构和各零部件的相对安装位置，同时，训练对汽车维修工具的使用。
通过两个问题来检验大家对前一个任务内容掌握的情况。
2、导入新任务这次，我们车间接到的任务是对燃油供给系相关部件进行拆装，各小组独立完成该任务，并最终相互评价完成质量。
——派工通过该任务的完成，同学们需达到知识、技能和情感三方面的目标和要求。
同时还应完成引导文工单和操作工单。
（各小组派发任务工单）（二）班组讨论根据任务工单上问题的要求，借助于现场有发动机维修手册、可接外网的电脑供浏览《汽车构造与拆装》国家精品课网站和《汽车构造与拆装》国家级教学资源库。
10 分钟后，请各班组汇报讨论情况（随机抽2 组）。
相关班组汇报讨论的情况，教师根据情况提问。
学生的问题一般集中在：燃油供给系的油路、主要部件的拆装方法上。
针对此种情况，进入知识讲解环节。
知识讲解主要为四个部分：1 、化油器式供给系2、电喷发动机的供给系互动提问：问题1：汽油机供给系的类型和主要结构问题2：柴油机供给系的主要组成和特点教学目标见PPT。
问题详见引导文工单。
问题举例：1、配气机构的类型2 、配气机构的总体结构？讲解详细内容见PPT：强调重点。
参与班组讨论，解答疑问，审阅下面，我们依然已班组为单位进行讨论，讨论的内容是：确定人员分工、选择工具和辅料，制定操作计划。
由于大家的计划存在一些普遍的细节问题，尤其是“电喷系统和柴油泵”是难点，这个部分的问题较多。
因此，接下来，我们播放演示视频，各班组务必仔细观看，记录好视频中的操作方法和顺序，以及其他的信息。
之后，对自己的计划进行修订。
三、实施（场地转移）实训车间内集合各班组学生，强调安全规范，发放安全操作规程。
要求：学生按照计划分工，团队协作，正确完成“配气机构”的拆装任务；要求做好现场的5S；最后还要完成操作工单的内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教案课程名称汽车构造与拆装
授课课题实训2.8：燃油泵的拆装授课专业班级
教学目标专业能力
①能认知燃油泵；
②会拆装燃油泵。
方法能力
①通过查询资料，提高自主学习的能力；
②通过相关知识学习，进行汽车零部件拆装能力；社会能力
①善于拆装学习，提高对汽车专业的学习兴趣；
②树立高尚的职业道德，提供优质的汽车技术服务；
③维护组织目标实现的大局意识和团队能力；
教学要点
教学重点认知燃油泵
教学难点拆装燃油泵
课型①线上线下混合式学习（O2O教学模式）
②新授课
课时2课时
教法与学法（教具）教学方法：任务驱动、讲授、演示、模拟训练
教具：多媒体教室、多媒体课件、实训室；
学习方法：听讲、讨论、头脑风暴、训练、在线习题、查询
课后作业提交任务成果
教学后记
（教师课后填写）
授课教师备课时间
主要教学步骤和教学内容
一、教学设计
序号教学环节教学内容课时
1 布置任务下发任务单、强调实训安全5分钟
2 分组实训教师引导、小组合作完成任务60分钟
3 小组总结组装组织小组成员对技能掌握情况进行讨论10分钟
4 实训总结教师总结，解答疑问10分钟
5 课后拓展教师布置课后思考内容，安排下次课资源库平台的预习内容5分钟
★实训任务
完成燃油泵拆装。
★实训内容
燃油泵拆装流程：
操作示意图操作步骤描述
一、拆卸
1.释放燃油压力。
2.拆卸后排座椅坐垫总成。
3.取下堵盖-1-。
4.断开燃油泵插头-箭头A-。
5.断开燃油泵出油管-箭头B-及回油管-箭
头C-与燃油泵的连接。
6.使用燃油泵锁紧螺母扳手T61132101旋
出卡环-1-。
7.取出燃油泵总成-1-。
提示：
燃油泵总成-1-拆卸时注意燃油液位传感
器浮力杆。
二、安装
安装以倒序进行，同时注意下列事项：
注意：若更换新的燃油泵总成，须将旧的
燃油泵总成内的残余燃油清空，并妥善处
理。
提示：燃油泵密封圈-1-须更换。
★任务总结
燃油泵拆装要点；
★课后拓展
1.登录资源库平台，学习任务中的拓展内容；
2.利用手机APP进行任务自学；
3.针对学习的内容，在平台中提出问题。
