提高陶土板幕墙施工质量

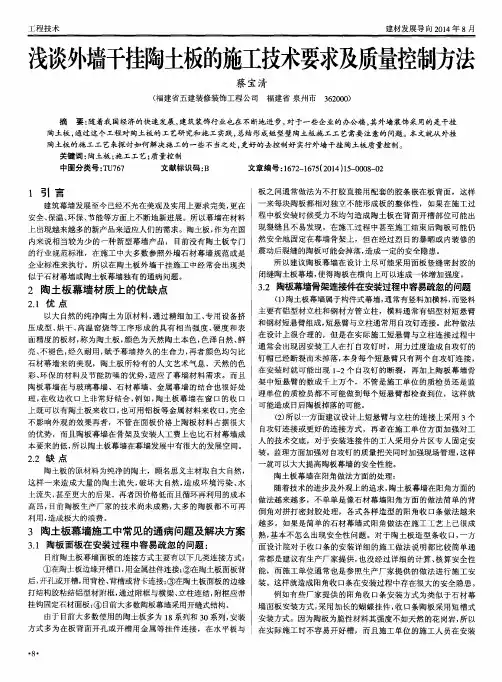

浅谈外墙干挂陶土板的施工技术要求及质量控制方法
一
２ ． ２ 缺 点
陶土板 的原材料为纯净的陶土 ，顾名思义主材取 自大 自然， 这样一来 造成大量 的陶土流 失， 破 坏大 自然 ， 造成 环境 污染 、 水 土流失， 甚至更大的后果。再者因价格低而且循环再利用 的成本
架中短悬臂 的数成千上万个 ，不 管是施工单位 的质检员还 是监 理单位的质检员都不可能做到每个短悬 臂都检查到位 ，这样 就
可 能 造 成 日后 陶板 掉 落 的可 能 。
理， 在收边 收 口上非常 好结合 ， 例如 ， 陶土板 幕墙在 窗 口的收 口 上既可 以有陶土板来收 口， 也可用铝板等金属 材料来收 口， 完全
来 每 块 陶 板 都 相 对 独 立 不 能形 成板 的 整 体 性 ，如 果 在 施 工 过
安全、 保温、 环保 、 节能等方面上不断地新进展。所 以幕墙在材料 程中板安装时候受力不均匀造成 陶土板在 背面开槽部位 可能出 上 出现 越来越多的新产 品来适应人们的需求 。陶土板 ， 作为在 国 现裂缝且不易发现 ，在施工过程 中甚至施工结束后陶板可 能仍 内来说相当较为少 的一种新型幕 墙产品， 目前没有 陶土 板专 门 然安全地 固定在幕墙骨架上 ，但在 经过烈 日的暴晒或 内装修的 造成一定的安全隐患。 的行业规范标准 ，在施工 中大 多数 参照外墙石材幕墙规 范或是 震动后裂缝的陶板可 能会掉落 ，
钢格栅拱架超前管棚联合锚网喷混凝土支护措施施工技术要求1为了不造成巷道拱部冒落增加支护难度先开挖巷道拱基线以上部位且只对灰岩部分打眼装药溶洞部分只打眼不装药待放炮后用风镐扩刷至架拱断面对古溶洞地段的方解石结晶体采用风镐作业方式进行开挖位置出来后立即对巷道拱部古溶洞内的方解石结晶体进行c20混凝土初喷喷厚50mm等待混凝土达到一定强度后按照要求架设拱部格栅拱架钢筋网片满铺在钢栅拱架上打上锁固锚杆立即进行钢格栅拱架锚网喷混凝土支护喷混凝土时所有混凝土必须把钢拱架全部封闭

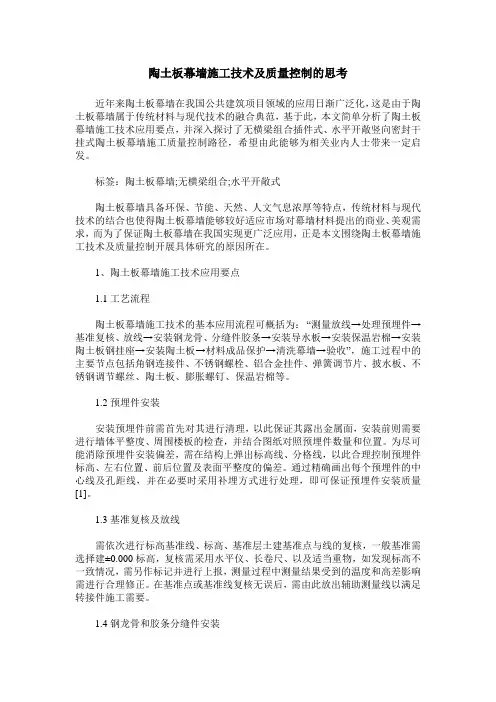

陶土板幕墙施工技术及质量控制的思考
陶土板幕墙施工技术及质量控制的思考近年来陶土板幕墙在我国公共建筑项目领域的应用日渐广泛化，这是由于陶土板幕墙属于传统材料与现代技术的融合典范，基于此，本文简单分析了陶土板幕墙施工技术应用要点，并深入探讨了无横梁组合插件式、水平开敞竖向密封干挂式陶土板幕墙施工质量控制路径，希望由此能够为相关业内人士带来一定启发。
标签：陶土板幕墙;无横梁组合;水平开敞式陶土板幕墙具备环保、节能、天然、人文气息浓厚等特点，传统材料与现代技术的结合也使得陶土板幕墙能够较好适应市场对幕墙材料提出的商业、美观需求，而为了保证陶土板幕墙在我国实现更广泛应用，正是本文围绕陶土板幕墙施工技术及质量控制开展具体研究的原因所在。
1、陶土板幕墙施工技术应用要点1.1工艺流程陶土板幕墙施工技术的基本应用流程可概括为：“测量放线→处理预埋件→基准复核、放线→安装钢龙骨、分缝件胶条→安装导水板→安装保温岩棉→安装陶土板钢挂座→安装陶土板→材料成品保护→清洗幕墙→验收”，施工过程中的主要节点包括角钢连接件、不锈钢螺栓、铝合金挂件、弹簧调节片、披水板、不锈钢调节螺丝、陶土板、膨胀螺钉、保温岩棉等。
1.2预埋件安装安装预埋件前需首先对其进行清理，以此保证其露出金属面，安装前则需要进行墙体平整度、周围楼板的检查，并结合图纸对照预埋件数量和位置。
为尽可能消除预埋件安装偏差，需在结构上弹出标高线、分格线，以此合理控制预埋件标高、左右位置、前后位置及表面平整度的偏差。
通过精确画出每个预埋件的中心线及孔距线，并在必要时采用补埋方式进行处理，即可保证预埋件安装质量[1]。
1.3基准复核及放线需依次进行标高基准线、标高、基准层土建基准点与线的复核，一般基准需选择建±0.000标高，复核需采用水平仪、长卷尺、以及适当重物，如发现标高不一致情况，需另作标记并进行上报，测量过程中测量结果受到的温度和高差影响需进行合理修正。
在基准点或基准线复核无误后，需由此放出辅助测量线以满足转接件施工需要。
提高陶板幕墙的施工质量
提高陶板幕墙的施工质量陶板幕墙作为一种新型外墙材料，已经被广泛应用于建筑装修领域。
与传统的石材幕墙、玻璃幕墙相比，陶板幕墙具有吸音、隔热、防水等多种优点。
但是，由于施工质量参差不齐，导致陶板幕墙在实际使用中可能出现渗漏、脱落等质量问题，严重影响了建筑物的使用寿命和安全。
本文将从以下几个方面介绍如何提高陶板幕墙的施工质量。
1. 选择优质材料陶板幕墙施工的质量关键在于材料的选择。
优质的陶板材料应该符合国家相关标准，并有明确的生产厂家和产品认证证书。
在采购时，应考虑到产品的厚度、强度、耐候性等因素，以确保产品的品质。
同时，产品的安装配件也应严格按照设计要求进行选用。
2. 工艺要求陶板幕墙施工的工艺非常重要，它直接决定了陶板幕墙的防水、隔热等功能的有效性。
在施工过程中，应首先将墙体进行水平、垂直的基准线搭设，并进行必要的预处理，如清除表面杂物、捣实墙面、及烟囱口处理等。
在材料的安装过程中，应注意其与墙面之间的密封，以避免在日后出现渗漏和脱落等质量问题。
在安装陶板的过程中，应注意水平、垂直度的控制，严禁出现不规则问题。
在陶板安装的间隙处应尽可能地使用防水胶进行填充和密封，以免渗水渗透。
3. 严格控制施工质量在施工过程中，应严格控制施工质量。
施工过程中的质量控制应包括质量预防、质量控制和质量检查等一系列的工作指导和督促。
比如，使用检查单、施工材料检测记录等手段来检查工艺是否符合要求，在施工完成后进行水密性、气密性、光学性等方面的检测测试，以确保陶板幕墙的实际使用效果达到设计要求。
同时，对于发现的质量问题要及时进行整改和修复，以提高施工质量。
4. 建立完善的质量保障体系为了提高施工质量，还需要建立一个完善的质量保障体系。
在施工前，应对质量要求进行详细的规定，建立一套质量保证方案。
同时，也需要制定一系列的实施细则和操作规程，以指导施工人员的操作过程。
在施工过程中，要加强质量管理的监督和控制，并定期召开协调会议，及时处理施工中出现的质量问题。

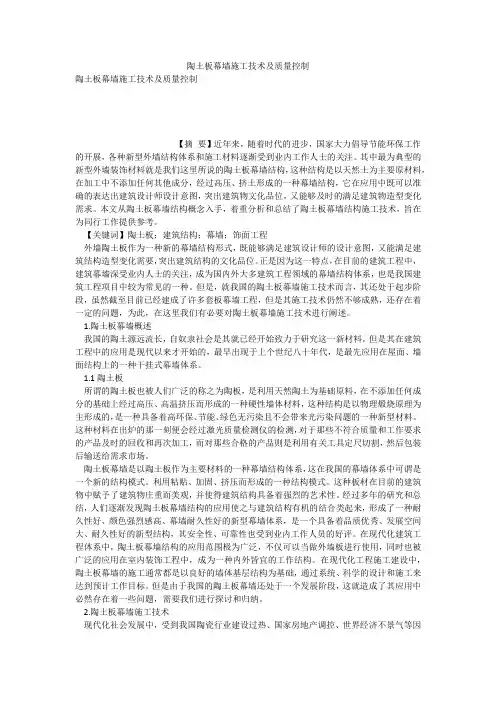

陶土板幕墙施工技术及质量控制
陶土板幕墙施工技术及质量控制随着时代进步，我国的建筑施工技术日趋完善，建筑材料丰富多样，更多的环保型建筑材料被应用在建筑外立面。
陶土板作为一种新型建筑幕墙材料，以其色泽温和、绿色环保、不会带来光污染等特点深受设计师们的喜爱。
标签：陶土板；施工技术；质量控制1.引言陶土板是以天然陶土、城建废弃土、水泥弃块及瓷渣、石粉等无机物为原料，经分类混合、复合改性，在光化异构及曲线温度下成型，不含放射性物质，不添加任何其它成分，经过高压挤出成型、低温干燥并经过1200℃-1250℃的高温烧制而成，具有绿色环保、无辐射、色泽温和、不會带来光污染等特点。
陶土板在经过煅烧出炉的一刻，会有激光质量检测仪，不符合的产品直接回收再次加工。
合格的产品经定尺切割，然后包装后供应市场。
陶土板的颜色可以是陶土经高温烧制后的天然颜色，通常有红色、黄色、灰色三个色系，颜色非常丰富，能够满足建筑设计师和业主对建筑外墙颜色的选择要求。
陶土板的自然质感及其永恒的陶土颜色极大的激起了业主和建筑设计师的兴趣。
融合高科技与生态学和谐之美的陶板幕墙系列产品，自上世纪80年代于欧洲诞生以来便以其独特的人文艺术气息、自然鲜亮的色彩、淳朴耐看的质感、以及天然环保、节能降噪的特质而迅速获得建筑师、开发商、设计师、幕墙公司等各方人士的兴趣和青睐并逐渐风靡全球。
2.正文2.1主体结构测量根据土建施工单位给出的标高基准点、原始点坐标对主体结构及幕墙安装关键部位进行复测，复测内容主要包括：轴线位置、各层标高、垂直度、混凝土局部偏差。
根据主体结构的实际偏差绘制测量成果图，对微小偏差采用调整幕墙分割和平面位置进行消化。
2.2后置埋件施工后置埋件施工前结合设计蓝图和调整后的幕墙分割图对后埋件位置进行放线。
（1）后置埋件锚栓的类型、规格、数量、布置和锚固深度必须符合设计和规范要求。
（2）埋设锚栓的基体混凝土强度应满足设计要求。
（3）锚栓不得布置在混凝土的保护层中，锚固深度不得包括混凝土的饰面层或抹灰层。
陶土板幕墙施工技术及质量控制
陶土板幕墙施工技术及质量控制陶土板幕墙施工技术及质量控制【摘要】近年来，随着时代的进步，国家大力倡导节能环保工作的开展，各种新型外墙结构体系和施工材料逐渐受到业内工作人士的关注。
其中最为典型的新型外墙装饰材料就是我们这里所说的陶土板幕墙结构，这种结构是以天然土为主要原材料，在加工中不添加任何其他成分，经过高压、挤土形成的一种幕墙结构，它在应用中既可以准确的表达出建筑设计师设计意图，突出建筑物文化品位，又能够及时的满足建筑物造型变化需求。
本文从陶土板幕墙结构概念入手，着重分析和总结了陶土板幕墙结构施工技术，旨在为同行工作提供参考。
【关键词】陶土板；建筑结构；幕墙；饰面工程外墙陶土板作为一种新的幕墙结构形式，既能够满足建筑设计师的设计意图，又能满足建筑结构造型变化需要，突出建筑结构的文化品位。
正是因为这一特点，在目前的建筑工程中，建筑幕墙深受业内人士的关注，成为国内外大多建筑工程领域的幕墙结构体系，也是我国建筑工程项目中较为常见的一种。
但是，就我国的陶土板幕墙施工技术而言，其还处于起步阶段，虽然截至目前已经建成了许多套板幕墙工程，但是其施工技术仍然不够成熟，还存在着一定的问题，为此，在这里我们有必要对陶土板幕墙施工技术进行阐述。
1.陶土板幕墙概述我国的陶土源远流长，自奴隶社会是其就已经开始致力于研究这一新材料。
但是其在建筑工程中的应用是现代以来才开始的，最早出现于上个世纪八十年代，是最先应用在屋面、墙面结构上的一种干挂式幕墙体系。
1.1陶土板所谓的陶土板也被人们广泛的称之为陶板，是利用天然陶土为基础原料，在不添加任何成分的基础上经过高压、高温挤压而形成的一种硬性墙体材料，这种结构是以物理煅烧原理为主形成的，是一种具备着高环保、节能、绿色无污染且不会带来光污染问题的一种新型材料。
这种材料在出炉的那一刻便会经过激光质量检测仪的检测，对于那些不符合质量和工作要求的产品及时的回收和再次加工，而对那些合格的产品则是利用有关工具定尺切割，然后包装后输送给需求市场。
陶土板幕墙施工方案和技术措施
陶土板幕墙施工方案和技术措施一、概述陶土板幕墙是广泛应用的一种幕墙类型，同步具有良好的装饰和隔热性能。
其主要由铝合金型材和陶土板两部分组成。
铝合金型材作为承重结构，将陶土板固定在上面。
陶土板具有很好的装饰效果和隔热性能，可有效减少室内与室外的温差差异，降低能耗。
二、施工方案1. 前期准备1）确定施工单位及施工负责人，明确质量、安全、进度等管理及责任制度。
2）施工前应进行现场勘测，评估地形、环境、周边设施情况等。
3）安全措施：在施工前，制定好应急预案并教育所有参与施工人员。
为天气突变和安全事故应急情况做好充分的准备。
2. 材料和设备1）材料：铝合金型材、陶土板、玻璃胶、密封胶、铆钉、不锈钢膨胀螺栓等。
2）设备：吊篮、脚手架等。
3. 施工方法1）预制基座。
首先要根据设计要求制作预制基座，选用寿命长、防腐耐腐材料，保证基座牢固、平整、光滑。
不要将基座制作在高于室内楼层的水泥柱上。
2）安装铝合金型材。
铝合金型材应安装在预制基座之上，按设计要求选择型材和安装位置。
在安装时应采用多种紧固方式，避免型材变形和开裂。
3）安装陶土板。
陶土板是幕墙的重要组成部分，应选择质量良好、表面平整的产品。
在安装陶土板时，要注意板与板之间的直缝和横缝的处理，确保缝隙处的合理处理。
另外，在固定板材时要使用不锈钢膨胀螺栓，夯板固定要均匀力度，保证陶土板表面平整。
4）密封胶的处理。
密封胶是保证幕墙良好密封性的重要部分，所选择的胶要满足建筑材料标准，质量过硬。
在密封时，必须把握好胶形、厚度和缝隙作用，保证密封效果的完好。
5）玻璃胶的处理。
玻璃胶是铝合金型材和玻璃、陶土板之间的填缝材料。
在施工中，应采用多种方式提高玻璃胶的粘合能力，使其可靠耐用。
6）其他规范要求。
即保持工地清洁整洁，防止建筑杂物脏污陶板表面。
7）验收。
在全部施工结束后，由业主或监理进行验收。
验收内容包括：检查幕墙的缝隙是否平直光滑；是否有漏水现象；陶土板表面是否有损坏；玻璃胶和密封胶浸入深度是否达到标准等。
陶土板幕墙施工工法分析
陶土板幕墙施工工法分析背景介绍陶土板幕墙是一种新型幕墙，由于其独特的材料和结构，越来越受到建筑工程师的欢迎。
在施工工程中，采用正确的工法是非常重要的，可以保证幕墙的质量和寿命。
本篇文档将分析陶土板幕墙的施工工法，以便建筑工程师能够更好地理解并实施相关工程。
陶土板幕墙的优势陶土板幕墙由于采用陶土材料，具有以下优势：1.独特的构造可以提供较高的抗震性和耐火性。
2.对环境友好，不会对环境造成污染。
3.预制的陶土板幕墙具有较高的一致性和精度。
陶土板幕墙的施工准备在施工陶土板幕墙之前，需要对以下条件进行评估和准备：1.工具准备：施工过程中需要使用多种工具，如钢筋切割机、电动钻等。
2.材料准备：需要准备陶土板、钢筋等各种材料。
3.设备准备：施工过程中需要使用吊车、搅拌机等设备。
4.人员准备：需要有专业的工程师和施工人员。
陶土板幕墙的施工工法1. 密封垫安装在施工过程中，需要先将密封垫安装到钢构架上。
密封垫可以避免灰尘、雨水和其他污染物进入幕墙内部，同时还可以避免幕墙膨胀过大。
2. 钻孔将钻头安装在电动钻上，按照设计好的孔位置在幕墙中钻孔。
这些钻孔将被用来固定陶土板。
3. 接缝处理在两块陶土板拼接的位置，需要进行接缝处理。
可以使用专业的硅酮密封胶来密封接缝，避免水和空气渗入。
4. 陶土板安装将陶土板安装到钢构架上，使用螺丝将其固定。
务必保证安装的位置和角度正确，以免影响幕墙的整体外观和质量。
5. 美化处理在幕墙完成后，需要对其进行美化处理。
可以在陶土板表面涂上防水剂、颜色调整剂等。
这些处理可以提高陶土板幕墙的耐久性和美观性。
陶土板幕墙施工注意事项在施工陶土板幕墙时，需要注意以下事项：1.足够的支撑和安全保障，以保证工人的安全。
2.施工过程中要保持工程师和施工人员间的紧密联系。
3.避免陶土板过多剪裁，以减少材料浪费和生产成本。
4.避免使用过多的硅酮密封胶，以免对环境造成损害。
陶土板幕墙是一种颇具前景的建筑材料，具备优良的抗震性和耐火性。
基于陶土板幕墙技术应用与质量管理
基于陶土板幕墙技术应用与质量管理摘要：本文以陶土板幕墙技术为研究背景，对该技术的工艺过程与施工质量管理控制措施进行解析。
首先阐述陶土板性能优势，而后从施工准备、测量放线、连接件安装等方面解析该技术工艺要点，且对施工质量控制内容进行论述。
关键词：陶土板；幕墙技术；质量管理引言陶土板幕墙技术具备环保节能、技术成熟、施工方便等诸多特点，在工程项目中得到了广泛的应用。
因此在施工环节中需要加大对技术的控制，保证技术效果能发挥出来，从而提升项目的施工效果。
1陶土板性能分析其一，环保、自然，颜色异常丰富。
陶土板材料属于纯天然的材料形式，结构性能稳定、无辐射，达到环保的效果要求，且土质的颜色比较多，可以达到十几种，彰显出古典与淳朴。
其二，尺寸精度高，重量比较轻。
在陶土板生产中，应用自动化的温控系统，保证陶土板材料的精度达到要求。
陶土板生产的环节，加工工艺选择应用真空高压挤出成型的方式，所以强度性能较高。
经过制造后，内部会形成比较独特的空腔结构形式，所以自重较小。
其三，自洁效果好。
制作后的陶土板表面会存在自洁涂层，能够有效的减小毛细孔对水、灰尘的吸收性作用，确保雨水有利的冲刷表面，降低清洁的成本。
其四，安装方便快捷。
不管是选择平面、转角或者其他的部位，陶土板都能够与幕墙稳定连接，接缝的效果合格，达到整体美观性要求。
同时，陶土板幕墙还设置有独立运行的干挂安装系统，能够自由拆卸与安装，及时更换破损的板材，高效的维护与管理。
此外，因为陶土板幕墙的经济效益高、舒适度好，所以被大量的应用到实际中，在建筑外墙幕墙装饰施工效果优越，为城市美观性提升产生积极的意义。
2陶土板施工技术分析2.1施工准备在现场正式施工前，需要做好施工准备工作，这是工程顺利实施的关键步骤。
施工单位组建项目部，聘请经验丰富、专业技术过硬的项目经理。
结合项目中幕墙结构设计方案，组织高水平的施工团队开展设计的工作，确保幕墙的性能符合工程的要求；严格落实管理工作，加强资金、材料的管控，保证资金充足，同时还要提高资源利用率，消除因为资金不足而产生的不利影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、陶土板幕墙施工质量将直接影响工程 的实际使用性能及外观质量，我们通过 QC小组活动，改进以往质量的缺陷，确 保工程质量目标的实现。
3、确保工程施工质量，提高团体及个人 的行业素质，同时减少业主的投诉。
4、我们试图通过质量攻关，提高项目部 全部员工的质量意识，增强队伍的战斗 力和竞争力。
四、现状调查
2014年度 QC小组活动 成果报告书
建鑫建设 JianXin Construction
单位名称：苏州建鑫建设集团有限公司 小组名称：苏州市儿童业余体校项目部QC小组 发 布 人：黄旭涛
一、工程概况
1、苏州市儿童业余体校建设项目位于五卅路与锦凡路之间， 南邻苏州市全民健身中心，东面与中共苏州市委老干部局仅一 墙之隔，西侧离苏州市住房和城乡建设局最近距离不足百米。 项目由苏州建设（集团）有限责任公司投资新建，苏州江南意 造建筑设计有限公司设计，苏州建鑫建设集团有限公司承建。 2、本工程总建筑面积约11483m2。其中地上建筑7988.13m2， 地下3495.28m2；本工程最高处标高14.50m。 外部幕墙采用玻 璃幕墙与陶土板幕墙相结合的形式，其中大部分为陶土板幕墙。 3、为确保陶土板幕墙施工质量，完成公司创优目标，同时 完善自我的知识储备与经验积累，特成立本QC小组。
五、设定目标
1、设定目标值 根据对现状调查的分析，我们把目标设定为把相邻板间的接缝高低差与横、 竖缝对接偏差的质量问题分别解决90%，则合格率可以得到明显提高，经计 算1-[（37+31）*(1-90%)+7+2+2]/800=97.78%。
制表人：陈菊东 2013年7月1日
六、分析原因
材料进场未 严格管理 工人缺乏 教育培训 管理人员 监管不力 不利气候影响 工人质量 意识淡薄 陶土板不合格 相邻板间的 接缝高低差 仪器未校准 检查不仔细 测量放线误差 累计误差 设备老旧 未建立相关 规定措施
要因确认七 末端因素：设备保养不到位 标准：设备有专人进行定期保养，且保养记录齐全 实测：2013.4.3由邹东对之前施工项目进行现场调查。发现所涉及的设备均 有专人进行定期保养检测，且记录齐全，不存在设备保养不到位的情况。 由上述情况可知，设备有专人进行定期保养，且记录齐全，不会导致 施工质量问题的发生。 结论：不是主要原因。 要因确认八 主要原因 末端因素：测量仪器累计误差 标准：无测量累计误差 实测：2013.4.3由龚义忠对之前出现质量问题的项目进行调查分析，测量累 计误差对安装精度影响很大，对施工时产生的相邻板间的高低差与横、竖缝 对接偏差68处偏差进行调查。由于未消除测量累计误差造成了23处超出允许 偏差值。 由上述情况：测量的累计误差确实存在，且造成施工质量问题的概率很大。 结论：是主要原因。
要因确认九 末端因素：测量仪器未校准 标准：有完善的成品保护措施，并且付诸于行动 实测：2013.4.3由陈菊东对之前出现质量问题的工地进行调查分析，发现项 目部根据仪器设备的不同校准周期，按时送检。项目部共有测量仪器9台（水 准仪3台、经纬仪2台、工程检测尺、内外直角尺）均在检定合格有效期内。 由上述情况可知，不存在测量仪器未校准的情况，所需仪器均定期送检。 结论：不是主要原因。
表-5
责任人 时间 2013.4
有进行相关培训， 调查分析 并且100%通过考 龚义忠 核
所有材料都能满 足规范要求
2
材料进场 管理不严
1、进场材料是 否严格检查 2、进场材料是 否达到规范要求 的平整度
调查分析
陈菊东
2013.4
3
工人缺少相关施 工人有相关陶土 板幕墙施工的经 工经验 验
调查分析 有相关施工经验， 且验收合格
要因确认五 末端因素：方案编制人员对陶土板幕墙施工重视度不足 标准：方案编制人熟悉施工流程，施工方案编制详细合理，对该部 位施工很重视 实测：2013.4.3顾晓青通过调查分析，兄弟单位之前出现质量问题 的项目上均有详细的施工方案，并且有完整的交底记录，方案编制 人不但有着丰富的施工管理经验，而且均对外墙干挂石材施工非常 重视。 由上述情况可知，不存在施工方案编制人员对陶土板幕墙施工重视 度不足的情况。 结论：不是主要原因。
QC小组成员简介
表-2
序号 1 2 3 4 5 6 7 8 9 姓名 龚义忠 陈菊东 顾永林 许巍巍 顾晓青 黄旭涛 邹 东 陈鸿根 徐卫忠 年龄 51 34 55 30 55 26 40 60 45 职务 项目经理 技术负责人 质量员 施工员 材料员 资料员 安全员 总工程师 技术部经理 职称 高级工程师 工程师 工程师 工程师 工程师 助理工程师 工程师 高级工程师 高级工程师 组内职务 组长 副组长 组员 组员 组员 组员 组员 技术顾问 技术顾问 组内分工 全面负责 方案编制、社会调查 社会调查、现场检查 社会调查、现场检查 社会调查、现场施工 社会调查、数据统计整理 现场调查、组织实施 技术指导 技术指导
要因确认二 末端因素：材料进场未严格管理 标准：所有材料都能满足规范要求 实测：2013.4.2由陈菊东针对兄弟单位相关项目进行调查分析，发现进场 时均进行了严格的检查，进场材料均厚度统一、挂件凹槽平整、构配件符 合等均满足GB/T21086-2007及JGJ133-2001的要求。 由上述情况可以看出，所有进场的陶土板及构配件均经过严格检查， 符合国家和行业标准，能够满足施工需要。 结论：不是主要原因。
要因确认一 主要原因 末端因素：工人缺乏教育培训 标准：有进行相关培训，并且100%通过考核 实测：2013.4.2由龚义忠现场随机对20名工人进行咨询抽查，发现工人 质量意识薄弱，同时20名工人均对陶土板幕墙施工难度的认识不足。 由上述情况可以看出，工人缺乏施工经验，且质量意识薄弱，这些环节 十分容易导致出现质量问题。 结论：是主要原因。
顾永林
2013.4
4
靠尺变形
靠尺是否变形
现场验证
未变形，且做定 期校正 方案编制人熟悉 施工流程，施工 方案编制详细合 理，对该部位施 工很重视
许巍巍
2013.4
5
方案编制人员对 方案编制人是否 陶土板幕墙施工 存在不重视陶土 板幕墙施工的情 重视度不足 况
现场验证
顾晓青
2013.4
要因确认计划表
计划阶段（ P ）增 3 加 实施阶段（ D ）增 3 加 检查阶段（ C ）增 2 加 总结阶段（ A ）增 1 加 总计 25
应到9，实到9
应到225，实到215
100
95.6
制表人：陈菊东 2013年7月1日
三、选择课题
1、提高企业信誉及履行公司“三位一体 ”管理体系的要求，使工程的质量目标“ 扬子杯”得以实现。 提 高 陶 土 板 幕 墙 施 工 质 量
QC小组成员平均年龄约44.67岁，小组成员QC培训均超过48学时。 制表人：陈菊东 2013年7月1日
QC小组活动统计表
表-3
活动内容 次数 人数 出勤率（%）
社会调查
每周1次例会
3
13
应到27，实到26
应到117，实到112 应到27，实到26 应到27，实到25 应到18，实到17
96.3
95.7 96.3 92.6 94.4
要因确认三 主要原因 末端因素：工人缺乏相关施工经验 标准：工人有相关陶土板幕墙施工的经验 实测：2013.4.2由顾永林针对现场随机抽查的20名工人进行询问，发现 其中有陶土板幕墙施工经验的仅为4人，其余人员均未进行过陶土板幕墙 工程作业。 由上述情况可以看出，一线操作工人中之前有陶土板幕墙相关施工经 验的仅占抽查比例的20%,若不经过详细交底直接施工，很容易出现质量 问题。 结论：是主要原因。 要因确认四 末端因素：靠尺变形 标准：靠尺未变形，且定期校正 实测：2013.4.2由许巍巍对之前存在问题的现场使用的检测工具靠尺进行 复查，未发现靠尺变形的情况，且有定期校正的规定。 由上述情况分析，不存在靠尺变形导致出现质量问题的情况。 结论：不是主要原因。
要因确认十 末端因素：未建立不利气候影响时的施工预案 标准：有相关预案及规定，并贯彻执行 实测：2012.4.3由顾永林对本单位之前出现质量问题的施工班组进行调查分 析，发现均无在天气恶劣的时候进行施工，且按质量控制管理体系进行。 由上述情况可知，不存在不利气候的影响的问题。 结论：不是主要原因。
要因确认十一 末端因素：管理人员监管不力 标准：管理人员思想上以质量为核心目标，在实际中一直围绕这个目标而工 作 实测：2013.4.3由许巍巍对兄弟单位之前出现质量问题的施工班组进行调查 分析，并且结合施工日志、会议记录等文件资料进行验证，发现现场经常定 期召开内部会议，常常强调质量就是企业的生命线的原则，管理人员也照之 贯彻实施。 由上述情况可知，不存在管理人员监管不力的情况。 结论：不是主要原因。
要因确认六 主要原因 末端因素：龙骨安装偏差 标准：安装前事先弹线，具体安装时安弹线安装，且确保安装到位（标高偏 差不大于3mm，相邻横梁水平标高偏差不大于1mm） 实测：2013.4.3徐军对之前出现质量问题的工地进行现场验证，通过对施工 人员的询问及相关图片资料的考察，发现均在安装前进行弹线，但是工人实 际安装时有不按弹线安装的情况，且发现总计达68处质量问题的相邻板间 的高低差与横、竖缝对接偏差中由龙骨安装偏差造成质量问题达22处。 由上述情况可知，因龙骨安装偏差会导致相邻板间的高低差与横、竖缝 对接偏差的几率较大。 结论：是主要原因。
施工方法不当
横、竖缝 对接偏差
工人缺少相关 施工经验
靠尺误差
未进行 详细交底
角码、固定件 安装误差
保养不到位靠尺变形重视度足未编制专项 施工方案
龙骨安装偏差
制表人：陈菊东
2013年7月1日
根据关联图小组总结了11条末端因素，并对该11条末端因素做了要因确认。
七、确定要因
要因确认计划表
编号 1 末端因素 工人缺乏 教育培训 确认内容 是否有进行过相 关培训 确认方法 标准
