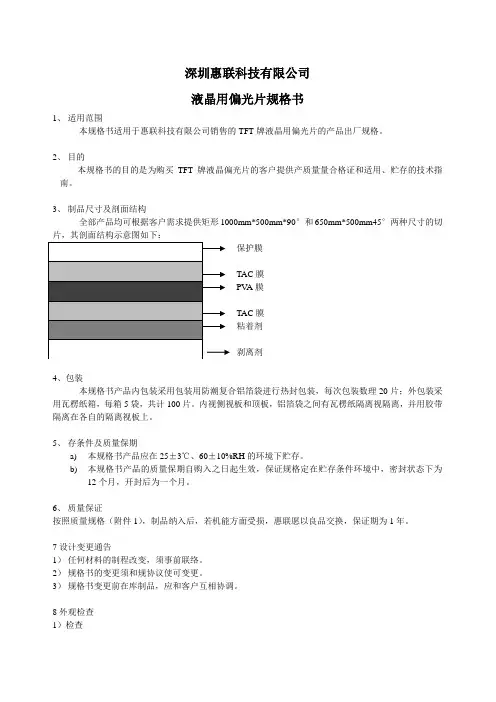

液晶用偏光片规格书
1、目的
本规格书的目的是为购买TFT牌液晶偏光片的客户提供产质量量合格证和适用、贮存的技术指南。
2、制品尺寸及剖面结构
全部产品均可根据客户需求提供矩形1000mm*500mm*90°和650mm*500mm45°两种尺寸的切
保护膜
TAC膜
PV A膜
TAC膜
粘着剂
剥离剂
4、包装
本规格书产品内包装采用包装用防潮复合铝箔袋进行热封包装，每次包装数理20片；外包装采用瓦楞纸箱，每箱5袋，共计100片。内视侧视板和顶板，铝箔袋之间有瓦楞纸隔离视隔离，并用胶带隔离在各自的隔离视板上。
5、存条件及质量保期
a)本规格书产品应在25±3℃、60±10%RH的环境下贮存。
b)本规格书产品的质量保期自购入之日起生效，保证规格定在贮存条件环境中，密封状态下为
12个月，开封后为一个月。
6、质量保证
按照质量规格（附件1），制品纳入后，若机能方面受损，惠联愿以良品交换，保证期为1年。
7设计变更通告
1）任何材料的制程改变，须事前联络。
2）规格书的变更须和规协议使可变更。
3）规格书变更前在库制品，应和客户互相协调。
8外观检查
1）检查
照明设备：灾光等的照明设备
观察条件：欲检查的试料的眼睛距离25cm，观察角度与样品这法线80度角内。
2）判定标准
依照附件2《外观检查规格》进行检查
9不良品的处理
1）购货者在使用此产品前需要作来料检查，根据附件2《外观检查规格》判定为不良之产品，需经交货者进行确认，交货者并应按照不良明细补齐相应数量与规格的新产品。
2）购货者在收货时，判定为不合格的批，直接与交货者进行联络。双方商量不合格内容，合格的原因是在交货者的情况下，按退回手续处理。
3）当由于偏光片的制造引起事故时，交货者以相应的产品交纳补偿。但是用于使用引起的事故，超出本规格书规定的条件，不正确地使用的情况下不予补尝。
4）此产品拥有良好的质量管理，万一客户发现不良品，是由于交货者的疏忽，应记录下产品的名称和序号，并将产品寄回，交货者以便检验。
10、附件说明
附件1、偏光片质量规格
附件2、偏光片处观检查标准
注：本着平等互利，共同发展的原则，按照原先我司与贵公司的合作条约执行。
附件1：
偏光片质量规格（务面）
注：1、原片厚指不含剥离膜、保护膜和粘着剂层的偏光片原膜厚度
2、外观欠点检查采用目视检查偏光片上有无影响其使用情能的刮伤、气泡、异物、偏光片每张尺
寸为500mm*1000mm
附件2：
偏光片外观检查标准
注：1、以上检查需在光照度﹥70Lux条件下进行。
2、在贴有保护摸偏光片检查时，如不良不能确定，则需要撕掉保护膜检查。
3、异物若可以利用空气流去除，则不视为不良品。
4、若不良末列入上述中，以双方订定之见度限本为主。
5、D定义如下图： a
D=（a+b）/2
b
