织物透湿性测试(吸湿法)标准解读概要
织物透水性及测试方法
织物透水性及测试方法人们对织物有着防水和导水两方面的需求。
由纤维表面浸润性可知织物的导水性、舒适性；织物经过防水处理或是加了涂层可以增强其防水性能。
用不同的方法测试织物的透水量，所得到的不同参数，都是为了表征织物的透水性能。
本文主要研究织物透水性的影响因素，并依据其结构特点来选择测试方法。
影响织物透水性的因素：织物透水性是液态水从织物一面渗透到另一面的性能。
对于织物的防水和透水性，总体上来说主要有3个主要因素。
(1)纤维表面的浸润性。
当纤维的接触角θ90°时，纤维集合体材料是一个导水材料，结构紧密只会导致更多的毛细孔芯吸导水。
当纤维θ90°时，纤维具有防水特征，当织物结构越紧密(即孔隙越小)时，防水效果越好。
因此，织物只有在已知纤维的接触角时，才较好讨论其防水或透水性。
(2)织物的涂层。
在织物表面涂上一层不透水、不溶于水的连续薄膜层，降低了织物的透水性，织物因此不透气。
其不太适用于衣物，但可用于篷盖布或雨披等。
若采用防水、多微孔的涂层膜，可形成防水性优良，且透水、透气性好的涂层织物。
(3)环境。
拒水织物或涂层织物大多是不吸湿纤维或涂层材料制成，因此相对湿度的变化不会影响其防水性能。
而导水织物，大多为吸湿纤维材料。
相对湿度增大，纤维吸湿增强，纤维膨胀而毛细作用增强，故织物的导水性增强。
温度的影响与湿度相同。
因此环境对导水织物有很大的影响。
织物透水性测试：测量织物的透水性或防水性就是要测其拒水性或导水性，随织物实际使用情况不同而采用不同的方法，并以各种相应的指标来表示织物的透水性或防水性。
静水压法静水压法是指在一定的水压下织物的渗水能力，它适用于所有种类的织物，包括那些经过防水整理的织物。
织物的防水性与纤维、纱线和织物结构的抗水能力有关，所测结果与水喷淋和雨淋到织物表面是不一样的。
用静水压法测织物的防水性，有静压法和动压法。
静压法是在织物的一侧施加静水压，测量在此静水压下的出水量、出水滴时间、在一定出水量时的静水压值。
面料的吸湿性和透气性如何评估
面料的吸湿性和透气性如何评估概述面料的吸湿性和透气性是评估一种织物质量的重要指标。
吸湿性是指面料吸收和储存水分的能力，透气性则是指面料对空气流通的能力。
不同面料的吸湿性和透气性对人体穿着的舒适度和健康都有着重要影响。
本文将介绍面料吸湿性和透气性的评估方法和相关指标。
面料吸湿性的评估面料的吸湿性是指面料对水分的吸收和储存能力。
面料的吸湿性评估通常包括以下几个方面的指标：1.吸湿速度：吸湿速度是指面料吸收水分的快慢。
常用的评估方法是将面料置于一定温度和湿度的环境中，通过测量一定时间内面料吸湿的重量变化来计算吸湿速率。
2.吸湿保持率：吸湿保持率是指面料在接触水分后能够保持多长时间的吸湿状态。
一般通过在一定的时间内测量吸湿面料的重量变化来计算吸湿保持率。
3.湿透时间：湿透时间是指面料从表面完全干燥到完全湿透需要的时间。
通过将水滴滴到面料表面，并观察水滴渗透进面料内部所需的时间来评估。
4.饱和湿透时间：饱和湿透时间是指面料从表面完全干燥到完全湿透的时间。
通过将面料完全浸泡在水中，并观察面料完全湿透所需的时间来评估。
以上指标的评估结果可以提供面料吸湿性的定量化数据，帮助消费者和厂商更好地选择和生产面料。
面料透气性的评估面料的透气性是指面料对空气流通的能力。
面料透气性的评估方法和指标如下：1.透气阻力：透气阻力是指空气在穿过面料时所受到的阻力。
通常通过测量面料上下两侧的气压差来计算透气阻力。
透气阻力越小，面料的透气性越好。
2.透气度：透气度是指面料单位面积上单位时间内透气的空气量。
透气度的计算方法是将一定面积的面料用于透气测试，通过测量一定时间内通过面料的空气量来计算透气度。
3.空气渗透率：空气渗透率是指面料在一定压力下通过的空气量。
通过在一定的压力下测量通过面料的空气量来评估空气渗透率。
面料透气性评估的结果可以提供面料透气性能的定量化数据，帮助消费者选择适合的面料。
其他评估方法除了上述的吸湿性和透气性评估方法，还有一些其他的评估方法和指标可以用于评估面料的吸湿性和透气性：1.手感评估：面料的吸湿性和透气性也会对面料的手感产生影响。
织物的吸湿与透湿性的测定
二、织物透湿量测定（透湿杯法）
6、影响织物透湿量的因素
① 吸湿剂： 现行标准所用吸湿剂为氯化钙。由于无 水氯化钙极易吸湿，在潮湿的空气中吸湿特别明显， 因此试验前必须烘燥氯化钙，使其达到绝干状态。 ② 温度、相对湿度、气流速度：它们是测定透湿量的 三个最重要的试验条件。这三项参数的变化范围必须 控制在规定范围内。 ③ 试样放置的朝向：如涂层织物的一面为涂层，另一 面为基布，两面材质不同，按不同朝向测出的透湿量 也不同。按规定测定时应将涂层面（即被测面）朝向 湿空气的一面。
四、织物的抗渗水性测试
3、试验条件
① 织物承压的面积为100cm2。 ② 与试样接触的水必须是新鲜蒸馏水或去离子水，温 度保持在（20±2）℃或（27±2）℃。选用哪种温度 应在试验报告中注明。（用较高温度水，会得出较低 的水压值，其影响大小，因织物不同而异。） ③ 水压上升速率应为（10±0.5）cmH2O/min，或 （60±3）cmH2O/min，由于两种速率测得的结果可能 不同，故选用哪种速率应在试验报告中注明。
一、吸湿性（回潮率）测试
4、试样准备 称取试样50g，5份，称取时，动作须敏捷，防止 试样在空气中吸湿或放湿。称取完毕，迅速进行 实验。
一、吸湿性（回潮率）测试
5、实验过程
A、 校正链条天平。 B、 将试样在室温条件下称取重量，分别放入铝篮之中。 C、 打开烘箱前门，手动旋转转篮架，将铝篮依次钩挂在转篮架 挂钩上。 D、 关闭烘箱前门，打开电源开关，设定温度，达到设定温度时。 E、 烘箱达到设定温度并恒温烘烤试样一定时间后，关闭电源开 关，然后保持1min。 F、对试样进行称重，并予以记录。
三、织物的导水性测试（芯吸效应法） 3、试样

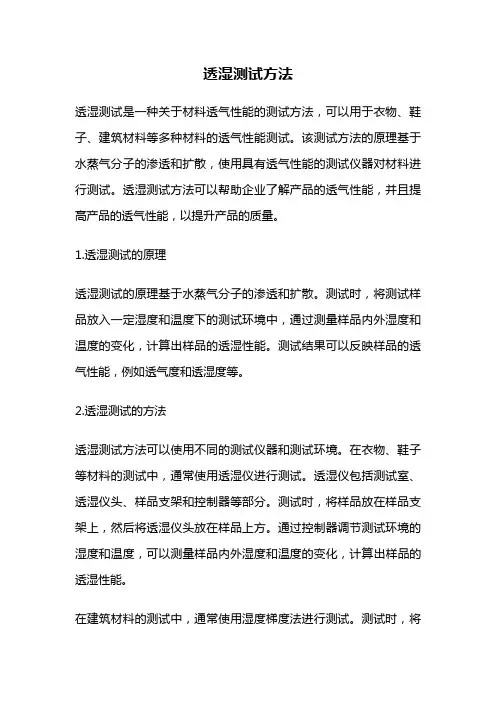

透湿测试方法
透湿测试方法透湿测试是一种关于材料透气性能的测试方法，可以用于衣物、鞋子、建筑材料等多种材料的透气性能测试。
该测试方法的原理基于水蒸气分子的渗透和扩散，使用具有透气性能的测试仪器对材料进行测试。
透湿测试方法可以帮助企业了解产品的透气性能，并且提高产品的透气性能，以提升产品的质量。
1.透湿测试的原理透湿测试的原理基于水蒸气分子的渗透和扩散。
测试时，将测试样品放入一定湿度和温度下的测试环境中，通过测量样品内外湿度和温度的变化，计算出样品的透湿性能。
测试结果可以反映样品的透气性能，例如透气度和透湿度等。
2.透湿测试的方法透湿测试方法可以使用不同的测试仪器和测试环境。
在衣物、鞋子等材料的测试中，通常使用透湿仪进行测试。
透湿仪包括测试室、透湿仪头、样品支架和控制器等部分。
测试时，将样品放在样品支架上，然后将透湿仪头放在样品上方。
通过控制器调节测试环境的湿度和温度，可以测量样品内外湿度和温度的变化，计算出样品的透湿性能。
在建筑材料的测试中，通常使用湿度梯度法进行测试。
测试时，将测试样品放在一定的湿度梯度中，然后通过测量样品内外湿度和温度的变化，计算出样品的透湿性能。
湿度梯度法可以用于测试墙体、屋顶等建筑材料的透气性能。
3.透湿测试的应用透湿测试方法可以用于衣物、鞋子、建筑材料等多种材料的透气性能测试。
在衣物和鞋子的测试中，透湿测试可以帮助企业了解产品的透气性能，并且提高产品的透气性能，以提升产品的质量。
在建筑材料的测试中，透湿测试可以用于测试墙体、屋顶等建筑材料的透气性能，以保证建筑的透气性能和保温性能。
透湿测试方法在材料的生产和研发中起着重要的作用。
透湿测试方法是一种关于材料透气性能的测试方法，可以用于衣物、鞋子、建筑材料等多种材料的透气性能测试。
该测试方法的原理基于水蒸气分子的渗透和扩散，使用具有透气性能的测试仪器对材料进行测试。
透湿测试方法可以帮助企业了解产品的透气性能，并且提高产品的透气性能，以提升产品的质量。
织物的透湿性
织物透湿性的测试织物的透湿性是衡量服装生理穿着的舒适性的一个指标。
一、透湿机理为了提高服装的舒适性，必须剖析水透过织物的过程。
这一过程发生于水的液相和气相两个方面。
1.水的气相传递——水蒸汽传递织物的透水汽性，一般是在织物的两面存在着一定相对湿度梯度的条件下，以单位时间单位面积内透过的水蒸汽量（mg/cm2*h）来表示。
在湿度梯度下，水蒸汽从高湿空气透过织物向低湿空气扩散：而通过织物的水蒸汽运动，取决于纺织材料的多孔性能和织物内纤维间及纱线间的空隙，这种多孔性和空隙相互连接成通道，可传递水蒸汽逸出织物表面。
水蒸汽传递阻力的大小，就是随着这些空隙的大小及通道互相连接的程度而变化。
2.水的液相传递——液态水的传递当液态水遇到织物时，织物中的纤维发生吸水作用。
不同纤维吸水也不相同，如亲水性纤维，由于含亲水基团较多，其吸水能力就越大，而疏水纤维正相反，所以吸水作用就差。
纤维的这种吸水作用一般称为吸湿作用。
此外，织物与液态水之间还发生芯吸作用，水沿着织物毛细血管传递到织物表面，并蒸发于周围空气层中。
实际上，水透过织物的过程，还伴随着热量的传递。
人体的热量伴随着水蒸汽透过织物一起发散到周围的空气中。
透湿过程，实际上是热湿传递的过程。
织物透湿性的测试方法一般分为织物水蒸气传递速率的测试和织物对蒸发热转移阻抗的测试两大类。
研究者主要倾向于用水蒸气阻抗（WaterVaporResistance）评价人体汗液从身体表面通过织物向环境转移的能力，主要包括出汗热盘法和出汗假人法；而生产者更喜欢用一定温度、一定湿度和一定风速下单位时间内通过织物单位面积的水蒸气质量（g/m2﹒24h或g/m2﹒h），也就是人们熟悉的透湿量来评价织物的透湿性能，因为这种测试方法主要的测试装置是杯子，织物透湿量的测试方法也叫控制杯法。
二、透湿性的测试方法1.水正杯法2.水倒杯法3.干燥剂倒杯法4.动态透湿测试法5.出汗热盘法三、主要讲解内容干燥剂倒杯法（水蒸汽传递）衡量指标：透湿量仪器和试剂恒温恒湿箱、干燥剂（醋酸钾）、透湿杯（塑料杯）、橡皮筋、聚四氟乙烯薄膜（PTFE）、织物操作步骤1.将醋酸钾溶液装入透湿杯中，装入量约为杯子容积的2/3.2.用聚四氟乙烯薄膜盖住杯口，用橡皮筋箍紧。
NIKE织物吸湿标准及测试方法
NIKE织物吸湿标准及测试方法織物吸收性能的測試目的：測定織物的細孔組織和結构吸收和保留液体(通常是水)的敏感性。
測試設備：刺繡環箍(直徑15cm)、蒸餾水、10ml燒杯、膠頭滴管、計時器。
方法:從洗水和未洗水的織物上剪下大約20cm的正方形樣布;把樣布(20cm*20cm)輕輕的伸展開,夾在刺繡環箍上;膠頭滴管吸上蒸餾水,把膠頭滴管的尖端(滴水端)置于試樣5cm處,滴一滴水于試樣的表面且開始計時,等織物完全吸收時停止計時;在織物的5個不同的地方進行此測試;在織物的正面和反面都進行該實驗。
耐克(NIKE)標准:按ISO標准6330進行洗水和烘干,洗水之前及之后(3次水洗/干燥循環)的測定都必須取得認可,對于F.I.T產品,水在該織物上能立即開始擴散,且在30秒之內完全被吸收時該織物可以接受。
假如吸收時在織物寬度方面有深色染斑時,須繼續用清水洗干淨,重新做實驗。
織物運送液体能力的測定目的：通過毛細血管作用來測量水在織物上的泳移情況。
測試設備：500ml錐形瓶﹑蒸餾水﹑大頭針﹑尺子。
方法：從織物樣本洗水前和洗水后的樣本上各剪下兩塊15cm X 2.5cm的試樣。
(1塊從縱向剪下15cm X 2.5cm,一塊從橫向剪下15cm*2.5cm)。
把大頭針插于試樣的頂端；倒大約200~250ml蒸餾水于錐形瓶;把織物豎挂起來,放于錐形瓶,織物的邊緣剛剛接触水面為好，開始計時;從錐形瓶中拿出織物,放于直尺上并記錄潤濕的長度;從1分鐘至5分鐘每隔1分鐘檢查并記錄潤濕情況，從5分鐘至30分鐘每隔5分鐘檢查，記錄潤濕情況。
當水把15cm樣品全部浸濕時該試驗算完成，假如開始試驗5分鐘仍未有泳移發生，停止該試驗。
耐克(NIKE)標准：按ISO標准6330進行洗水和烘干，洗水之前及之后(3次水洗/干燥循環)的測定都必須取得認可，在30min之內水泳移15cm甚至更多的織物可以接受，在5分鐘之內未發生泳移或者30分种之內未達到15cm的織物不能接受。
纺织纤维的性能与检测—纺织材料的吸湿性
纺织材料的吸湿性
主要内容
1 32 43 34
吸湿指标与常用术语 影响纺织材料的吸湿因素 吸湿对纺织材料性能的影响
吸湿性测试简介
四、纤维吸湿性能测试
一、直接法（烘箱法）
根据吸湿指标的定义，直接测量出公式 中的各个参数：G干，G湿， 烘箱法是基础测量方法，但它却难以将 纤维烘至绝干,结果受烘干温度、烘干时间、 环境温湿度、试样量影响。
6、对电学性质的影响
纺织材料绝缘性能会随着回潮率的增加 而下降，静电现象大多会有所降低。 (介电系数上升，介电损耗增大)
7、对光学性质的影响
随回潮率增加纤维的折射率、吸光率增 加，光泽变暗，颜色变深，耐红外光性能 增强，耐紫外光性能下降。
贸易中的计重核价 纤维的性能 纺织材料的加工工艺 织物舒适性
一、吸湿指标与常用术语
1、回潮率：纺织材料中所含的水分重量比
上材料干重的百分率。
W
Ga G0 G0
100%
其中：W——回潮率 G0——试样的干重 Ga——试样的湿重
一、吸湿指标与常用术语
2.平衡回潮率：将纺织材料从一种大气 条件下放置到另一种新的大气条件下经 过一定时间后，纺织材料的回潮率逐渐 趋向于一个稳定的值，此时的回潮率称 为“平衡回潮率”。
密度(g/cm3)
1.6 1.5 1.4 1.3 1.2 1.1
0
棉 粘胶
羊毛
锦纶
10
20
30
40
回潮率（%）
纤维在不同回潮率下的密度
4、对机械性质的影响
大多数纤维，其强力随着回潮率的增加而下降， 少数纤维几乎不变，个别纤维（棉、麻）的强力 上升。
绝大多数纤维的断裂伸长率随着回潮率的增加而 上升，少数纤维几乎不变。
纺织品吸湿排汗性能测试方法
纺织品吸湿排汗性能测试方法通常，人体在从事剧烈运动时才会明显感到大量汗液的排出。
其实，即使在一般环境状态下，人体也需不断的“无感蒸泄”来释放人体本身新陈代谢所产生的热量和水汽，以维持体温的恒定。
因此如何借助与皮肤近距离接触的纺织服装，将体表的热量和水汽向外界传送，经过“吸湿——传导——蒸发”这一连串的过程，不仅构成了纺织服装吸湿排汗功能的核心，也是目前所有纺织产品吸湿排汗功能检测方法发展的基础。
纺织产品吸湿排汗功能的检测技术与其设计原理和所采用的加工工艺紧密关联，目前国内外尚无单一的方法或标准可以涵盖所有不同种类的吸湿排汗纺织产品，而目前所采用的一些方法包括：吸湿性的测定：以水滴从固定高度处滴落到平坦的测试样表面上，测量水滴被试样吸收时所需要的时间，通常以秒为单位。
水滴被吸收的时间越短，则表示样品的吸湿效果越好。
此测定方法的对应标准有美国的AATCC79。
传导性能的测试：又名“爬升高度”测试，测试样品分经纬向取样，垂直悬挂使试样下端浸入水中，放置一定时间后，记录试样因毛细管作用所产生水线爬升的高度，藉此即可比较传导性能的好坏。
在相同的时间内，爬升越高，即表示试样对湿度的传导性能越好。
国际上采用比较多的对应标准有日本的JISL10968.26、JISL10188.36和JISL1907。
蒸发即透湿性能的测试：吸湿排汗产品除了吸湿与传导等两项功能特性之外，对透湿性能也有较高的要求，以形成完整的整体效果。
纺织产品透湿功能测试的基本原理是：以固定的试样面积，给予一定量的水，监测水量与时间的变化关系，并换算为蒸发率，常用的单位为单位时间、单位面积里湿气的透过量。
显然，在相同时间内，蒸发率越高即表示透湿功能越好。
对应的国外标准有英国的BS7209、美国的ASTME96和日本的JISL1099。
事实上，这里所谓的“透湿”，指的是在特定环境条件下，纺织品让湿气透过量的多少。
所谓的“湿气”，并不等同于肉眼可见的汗液。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
再平衡30min， 迅速盖上对应杯盖，
称量
在20℃的硅胶干燥器 中平衡30min，逐一 称量（单个时间不超
组合体。
结果计算
和透湿系数
再次放入，再称量
过15s）
计算透湿率、透湿度 称量后，轻微振荡，混合干燥剂并避 免与试样接触，除去杯盖，迅速将组 合体置于试验箱内，1h后取出再称量。
（3）涂层织物，应确保试样平整、均匀，无孔洞、针眼、皱折、划伤等
缺陷。 职业教育“现代纺织技术”专业国家教学资源库
情境5 织物风格和舒适性检测——织物透湿性测试（吸湿法）
测试步骤
装填干燥剂 放试样、做组合体 平衡1h
将组合体放置于规定
条件试验箱内。
清洁、干燥的透湿杯中 试样测试面朝上置于透 湿杯中，装上垫圈、压 加规定的干燥剂约35g，
间内垂直透过单位厚度、单位面积试样的水蒸气质量，以克厘米每平方厘米秒帕斯卡
[g· cm/(c㎡· s· Pa)]为单位。
职业教育“现代纺织技术”专业国家教学资源库
情境5 织物风格和舒适性检测——织物透湿性测试（吸湿法）
测试原理 把盛有干燥剂并封以织物试样的透湿杯放置于规定的温度和湿度的密 封环境中，根据一定时间内透湿杯质量的变化计算试样透湿率、透湿度和 透湿系数。 取样要求 （1）样品应在距布边1/10幅宽，距布端2m外裁取，具代表性； （2）每个样品上至少剪取三块试样，取样直径70mm；
服用性能检测
情境5 织物风格和舒适性检测
职业教育“现代纺织技术”专业国家教学资源库
情境5 织物风格和舒适性检测——织物透湿性测试（吸湿法）
标准解读:
GB/T12704.1-2009 纺织品 织物透湿性试验方法 第1部分：吸湿法 几个重要定义
（1）透湿率：在试样两面保持规定的温湿度条件下，规定时间内垂直通过单位面积试 样的水蒸气质量，以克每平方米小时[g/(㎡· h)]或克每平方米24小时[g/(㎡· 24h)]为单位。 （2）透湿度：在试样两面保持规定的温湿度条件下，单位水蒸气压差下，规定时间内 垂直通过单位面积试样的水蒸气质量，以克每平方米帕斯卡小时f[g/(㎡· Pa· h)]为单位。 （3）透湿系数：在试样两面保持规定的温湿度条件下，单位水蒸气压差下，单位时
职业教育“现代纺织技术”专业国家教学资源库
情境5 织物风格和舒适性检测——织物透湿性测试（吸湿法）
结果评判 （1）试验结果以三块试样的均值表示； （2）透湿率、透湿度修约为三位有效数字，透湿系数修约为两位有效数字； （3）两面不同的织物，无特别说明，应分别计算两面的数据。 检测仪器
莱州大原YG751
温州方圆YG501D-III
温州大荣YG(B)216X
宁波纺仪YG601-Ⅱ
职业教育“现代纺织技术”专业国家教学资源库
谢大家！
职业教育“现代纺织技术”专业国家教学资源库
职业教育“现代纺织技术”专业国家教学资源库
