陶瓷热震性及增韧
断裂开始和裂纹扩展的统一理论
比较断裂理论和损伤理论及参数，结论相悖。
原因是二者所引用的理论基础及其判断依据不同。前者注重 的是裂纹成核，后者关心的是已有裂纹的扩展。它们分别适 用于致密陶瓷和诸如耐火材料的多孔材料 Hasselman为弥补临界应力断裂理论只注重裂纹成核问题 和抗热震损伤理论只强调裂纹扩展的不足，将二者结合起来， 建立了以断裂力学为基础的断裂开始和裂纹扩展的统一理论 初始裂纹很短 c:激发裂纹扩展的临界温差 初始裂纹很长
提高材料的断裂能
陶瓷材料韧性的改善主要有微裂纹增韧、相变增韧、裂纹尖 端尾流区增韧等几种机制。
陶瓷材料的增韧
微裂纹增韧机制
在陶瓷材料中引入一定密度的显微裂纹，由于微裂纹在扩展过 程中的偏转、弯曲，可耗散大量的能量，可以显著提高材料 的韧性，进而提高材料的抗热震损伤性能。
影响陶瓷材料抗热震性能的因素
陶瓷材料的力学性能 陶瓷材料的热学性能 陶瓷材料的显微结构 陶瓷材料的表面状况
力学性能对抗热震性的影响
抗热震性能相关的力学性能主要包括材料的断裂强 度、断裂韧性、弹性模量 陶瓷材料的抗热震断裂能力和抗热震损伤能力对f 和E的要求相反，这就要根据材料更趋于受哪种参 数的限制，来选择合理制备方法对其加以控制。 E可通过材料的气孔率进行调节，经验公式 通过向基体材料中添加第二相材料，也是调节E的有 效方法。
热震性的研究意义
以氧化锆为例 氧化锆陶瓷优异的常温力学性能使 它越来越受到人们的重视。改善抗热震性是拓展氧 化锆陶瓷应用范围的重要方面 改善陶瓷刀具的抗热震性，提高刀具的耐用度
陶瓷材料抗热震评价理论
抗热震断裂理论 (基于热弹性理论）
代表理论是Kingery的“临界应力断裂理论”
抗热震损伤理论(基于断裂力学的观点) 统一理论—断裂开始和裂纹扩展的统一理论
抗热震断裂参数
k:热导率 :热膨胀系数
显微结构对抗热震性的影响
材料组分确定后,显微结构就成为影响材料热学力学 性质的决定因素. 显微结构主要包括晶粒的形态大小,气孔和微裂纹的 大小、形态、和分布情况以及增韧纤维的排布和编 织形式等。 抗热震随着晶粒的增大有较大的提高，原因在于晶 粒越大，强度越低，而弹性模量和泊松比不变。 大小均匀且弥散分布的众多气孔作为既存裂纹能够 分散消耗热弹性应变能，圆滑的气孔内壁有助于松 弛应力，从而利于改善材料的抗热震损伤性能。
可在均匀材料中出现，分三种情况
1）稳定的热流通过陶瓷材料时，由于外力作用，限制陶瓷材料的自由膨 胀而产生第二类热应力 2）稳定的热流通过陶瓷材料时，因为材料形状或传热特性使其中的温度分 布产生不均匀（即产生温度梯度），产生第二类热应力 3) 非稳定的热流通过陶瓷材料时，由于内部温度梯度的出现而引起的第二 类热应力 可以看出即使不存在温度梯度，也会有热应力产生(第一类热应力)。 即使材料体内存在温度梯度，也未必产生热应力。例如，一个具有线性 温度梯度的无限薄板在受热膨胀时，无不相容应变，也无热应力产生。
以Hasselman的“断裂开始和裂纹扩展的 统一理论”最为 人们所接受。
抗热震断裂理论
Kingery基于热弹性理论，以热应力和材料固有强度 之间的平衡条件作为判断热震断裂的依据，即：
f
H
当温度急变(△T)引起的热冲击应力超过了材料的固有强度H ， 则发生瞬时断裂，即热震断裂。 ET 急剧冷却而产生于材料表面的拉应力表示为： t 1 f (1 ) k f (1 ) 抗热震参数R R Tc ( ) E E 从抗热震参数R表达式可见,材料如果同时有高的强度（ f ） 热导率（k）和低的热膨胀系数（）、杨氏模量（E）、泊松 比（），则具有较高的抗热震能力
提高陶瓷材料抗热震性的途径
改善材料的热膨胀与热导率
单一致密陶瓷材料来说，其热膨胀系数几乎是个定值。 降低弹性模量、提高气孔率或微裂纹密度的手段又常常会伴随着材料机 械性能和热导率的降低。 而通过向基体内添加具有低热膨胀系数、低弹性模量或高热导率的材料， 就可以达到上述目的。
因此，材料的复合化成为提高材料抗热震性能的有效途径。
热学性能对抗热震性的影响
与材料的抗热震性紧密相关的热学性能主要包括热 膨胀系数和热导率 陶瓷材料的热膨胀 各向异性晶体组成的多晶陶瓷，由于
各相的膨胀系数不同，在温度变化过程中产生的内应力将导 致热膨胀。
陶瓷材料的热传导
同样的热震条件下，高热导率的材料内部往往温度梯度较小， 材料所受的热应力也更小，材料也就具有更高的抗热震性能。
陶瓷的抗Байду номын сангаас震性
LOGO
黄泽亚 2012.12
讨论要点
陶瓷材料热震性产生根源及其研究意义 抗热震评价理论 陶瓷材料的抗热震性的影响因素 如何提高陶瓷材料热震性能
抗热震性的定义
主要指陶瓷材料承受一定程度的温度急剧变化而结 构不致被破坏的性能称为抗热震性（Thermal Shock Resistance），又称抗热冲击性或热稳 定性。
对于陶瓷材料一般是指抗热震断裂性能和抗热震损伤性能。 抗热震断裂性能的指标是材料能够承受的最大热冲击温差 （一般为一次）； 抗热震损伤性能的指标是材料能够承受热循环冲击的能力 （一定温差下的承受次数）； 无论何者都与材料内部的热应力有关（不均匀受热所致）。
热震性的产生根源
热震性的根源—热应力 第一类热应力 由材料的各向异性引起，也叫组织应力 第二类热应力
抗热震损伤理论
热震损伤理论基于断裂力学理论，分析材料在温度变化条件 下的裂纹成核、扩展及抑制等动态过程，以弹性应变能w和 材料的断裂能U之间的平衡条件作为判断热震损伤的依据： WU 当热应力导致的储存于材料中的应变能W足以支付裂纹成核 和扩展而新生表面所需的能量U，裂纹就形成和扩展。
根据上式可以看出，抗热震损伤性能好的材料应具有尽可能 高的弹性模量，断裂表面能和尽可能低的强度 不难看出，这些要求正好与高热震断裂抗力的要求相反。或 者说，要提高材料的抗热震损伤能力应当尽可能提高材料的 断裂韧性，降低材料的强度
晶须及颗粒增韧氧化铝基陶瓷复合材料的抗热震性能_吕珺
16
材料工程/ 2000 年 12 期
残 余 抗弯 强 度, 加 热 温 度分 别 为 500℃, 700℃及 900℃。每组材料均经 1 次, 5 次及 10 次热震循环。热 震前后材料在岛津-25T A 电子感应拉伸试验机上进 行强度测试, 跨距为 30m m, 加载速度为 0. 5mm / min。 每个数据均取六个试样的平均值。测试后试样断口喷 金, 采用日立 X-650 扫描电镜进行观察。
晶 须及颗 粒增韧氧 化铝基 陶瓷复合 材料的 抗热震性 能
17
图 2 材料断口形貌 Fig. 2 SE M m icrophot ograph of t he f ract ure s urf ace of t w o mat erials ( a A l2O 3-SiCw ; b A l2O 3-T iCp)
2 实验结果与讨论
1. 2 材料的抗热震性能 两种材料的抗热震性测试结果如图 1 所示, A l2O 3 -SiCw 与 A l2 O3 -T iCp 复合 材料的原 始强度 有 很大提高, 分别为 710 M P a 及 690 MP a。材料的抗热
震性也有明显改善, 在单次热震条件下, 基体氧化铝 在热震温差为 300°C 时, 材料强度保持率仅为 22% 左 右[ 3] , 对于 A l2O 3 -T iCp 材料, 热震温差为 800℃, 材 料强度虽已发生明显衰减, 但强度保持率可达 64% , 对 A l2O3-SiCw 材料而言, 温差高达 800℃时, 材料强 度仍没有明显衰减的现象; 随热震循环次数的增加, 呈现出极为优越的抗循环热震能力, 尽管随着循环次 数 的增加强度 逐步衰减, 但 其衰减幅 度逐渐减 小; A l2O3-T iCp 材料则对热震循环较为敏感, 材料强度随 热震循环次数的增加急剧下降, 当热震温差为 800°C 时, 循环次数达 4 次时即有试样开始出现崩块现象, 经 5 次热震循环后强度保持率已降为 16% 。

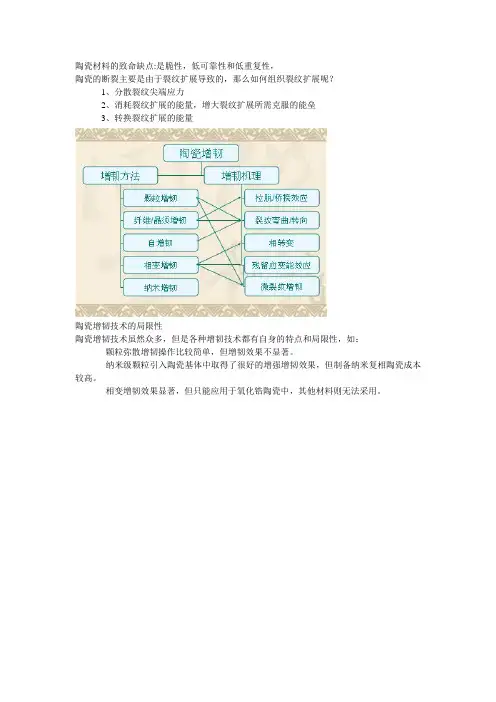

陶瓷增韧方法简述
陶瓷材料的致命缺点:是脆性，低可靠性和低重复性，
陶瓷的断裂主要是由于裂纹扩展导致的，那么如何组织裂纹扩展呢？
1、分散裂纹尖端应力
2、消耗裂纹扩展的能量，增大裂纹扩展所需克服的能垒
3、转换裂纹扩展的能量
陶瓷增韧技术的局限性
陶瓷增韧技术虽然众多，但是各种增韧技术都有自身的特点和局限性，如：
颗粒弥散增韧操作比较简单，但增韧效果不显著。
纳米级颗粒引入陶瓷基体中取得了很好的增强增韧效果，但制备纳米复相陶瓷成本较高。
相变增韧效果显著，但只能应用于氧化锆陶瓷中，其他材料则无法采用。
陶瓷材料的抗热震性的改善与应用
陶瓷材料的抗热震性改善与应用摘要：本文总结了陶瓷材料抗热震的理论基础以及抗热震陶瓷材料的分类与应用，基于理论提出了改善陶瓷材料抗热震性的策略，为制作高抗热震陶瓷材料提供了可借鉴的工程技术途径。
关键词：陶瓷 材料 抗热震性 改善措施 应用 引言：陶瓷材料因具有极高的熔点、高的化学和物理稳定性及优异的抵抗极端环境的能力而闻名。
但陶瓷材料由于其固有的脆性，抗热震性能较差，热冲击是造成陶瓷材料破坏的重要原因。
因此，改善陶瓷材料的抗热震性能历来就是陶瓷材料研究的重大课题之一。
1. 陶瓷抗热震性的理论基础陶瓷抗热震性指陶瓷在温度剧变情况下抵抗热冲击的能力。
陶瓷抗热震性能经典理论主要有两种，即Kingery 抗热震断裂理论和Hasselman 抗热展损伤理论和Andersson 等提出一种新模型——压痕淬冷法。
(1) Kingery 基于热弹性理论，提出了抗热震断裂理论。
由热震温差引起热应力与材料固有抗拉强度之间的平衡作为抗热震断裂判据，导出抗热震断裂参数： (1f R E=ασ-μ)式中：f σ为强度极限，E 为弹性膜量，μ为泊松比，α为热膨胀系数， 根据上式，要使陶瓷材料具有优异抗热震性，需要陶瓷弹性模量低，强度极限高，泊松比低。
一些材料R 的经验值见下表。
R 的经验值f σ(MPa )μ-6-1α(⨯10K ) ()E GPaR （℃）23Al O345 0.22 7.4 379 96 SiC 414 0.17 3.8 400 226 热压烧结SiC310 0.24 2.5 172 547 HPSN690 0.27 3.2 310 500 4LAS1380.271.0701460(2) Hasselman 基于断裂力学理论，从能量观点出发，提出了抗热冲击理论.分析材料在温度变化下裂纹成核、扩展动态过程。
以弹性应变能与断裂表面能之间平衡作为抗热震损伤判据，导出抗热震损伤参数122st 20R ()G E λ=α式中：E 0是材料无裂纹时的弹性模量，G 为弹性应变能释放率，α为热膨胀系数，R st 大，裂纹不易扩展，热稳定性好。
陶瓷材料的增韧机理
陶瓷材料的增韧机理引言:现代陶瓷材料具有耐高温、硬度高、耐磨损、而腐蚀及相对密度轻等许多优良的性能。
但它同时也具有致命的弱点,即脆性,这一弱点正是目前陶瓷材料的使用受到很大限制的主要原因。
因此,陶瓷材料的强韧化问题便成了研究的一个重点问题。
陶瓷不具备像金属那样的塑性变形能力,在断裂过程中除了产生新的断裂表面需要吸收表面能以外,几乎没有其它吸收能量的机制,这就是陶瓷脆性的本质原因。
人们经过多年努力,已探索出若干韧化陶瓷的途径,包括纤维增韧、晶须增韧、相变增韧、颗粒增韧、纳米复合陶瓷增韧、自增韧陶瓷等。
这些增韧方法的实施,使陶瓷材料的韧性得到了较大的提高,使陶瓷材料在高温结构材料领域显示出强劲的竞争潜力。
增韧原理：1.1纤维增韧为了提高复合材料的韧性,必须尽可能提高材料断裂时消耗的能量。
任何固体材料在载荷作用下(静态或冲击),吸收能量的方式无非是两种:材料变形和形成新的表面。
对于脆性基体和纤维来说,允许的变形很小,因此变形吸收的断裂能也很少。
为了提高这类材料的吸能,只能是增加断裂表面,即增加裂纹的扩展路径。
纤维的引入不仅提高了陶瓷材料的韧性,更重要的是使陶瓷材料的断裂行为发生了根本性变化,由原来的脆性断裂变成了非脆性断裂。
纤维增强陶瓷基复合材料的增韧机制包括基体预压缩应力、裂纹扩展受阻、纤维拔出、纤维桥联、裂纹。
1.2 晶须增韧陶瓷晶须是具有一定长径比且缺陷很少的陶瓷小单晶,因而具有很高的强度,是一种非常理想的陶瓷基复合材料的增韧增强体[8]。
陶瓷晶须目前常用的有SiC 晶须,Si3N4晶须和Al2O3晶须。
基体常用的有ZrO2,Si3N4,SiO2,Al2O3和莫来石等。
采用30%(体积分数)B2SiC晶须增强莫来石,在SPS烧结条件下材料强度比热压高10%左右,为570MPa,断裂韧性为415MPa#m1/2，比纯莫来石提高100%以上。
王双喜等[10]研究发现,在2%(摩尔分数)Y2O32超细料中加入30%(体积分数)的SiC晶须,可以细化2Y2ZrO2材料的晶粒,并且使材料的断裂方式由沿晶断裂为主变为穿晶断裂为主的混合断裂,从而显著提高了复合材料的刚度和韧性。

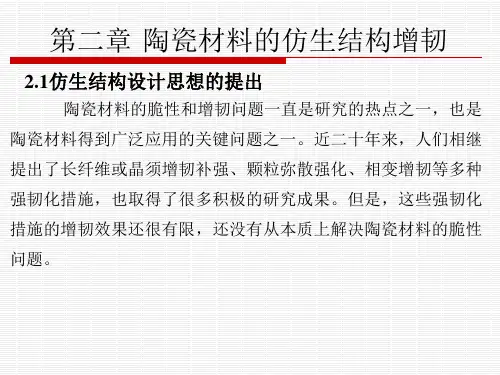

第二章 3 陶瓷材料的结构增韧讲诉
近些年来，人们从天然生物的研究中达到启示，天然的生物 材料，如竹、木、骨骼、贝壳等，它们虽然具有简单的组成，但 是通过复杂结构的精细组合，赋予这些生物材料具有非常好的综 合性能。因此，在材料的设计和研究中，引入了仿生结构设计的 思想，通过“简单组成、复杂结构”的精细组合，来实现材料的 高韧性、抗破坏及使用可靠性特性。陶瓷材料的仿生结构设计， 从很大程度上改善了陶瓷材料的脆性本质，为陶瓷材料的强韧化 提供了一条崭新的研究和设计思路。
(2) 流延法 将制备好的夹层材料料浆通过底部有狭缝的料 斗连续地涂敷于基体带上，调节刮刀与基带之间的间隙、料浆 的粘度、浆液的压差及基体带的运动速度等参数可以控制流延 厚度。流延法制备的夹层厚度均匀性比较好。
(3) 浸涂法 将基体素坯层在夹层材料料浆中浸渍后烘干， 通过浸渍时间和次数控制夹层厚度。若夹层材料为金属，可将 烧结后的陶瓷薄层叠放后，浸入熔融金属液中凝固而直接得到 层状材料。
形。 2) 干粉分层敷放压制成型 基体层和夹层材料均为干粉，依次敷放在模具中进行压制成
型。此种方法层间结合较好。 3) 基片涂覆夹层材料浆液后层压成型
基体为预制片，夹层材料为料浆，涂覆后叠放压制成型。 夹层材料料浆在基体层上的施加方法主要有：
(1) 喷涂法 将含有分散剂、悬浮剂等成分的夹层材料悬浮 液喷在基体素坯薄片上再干燥，厚度由喷涂次数来控制。
关于陶瓷材料的增韧技术的研究
简介：
1.引言
2.增韧机制 3.进展
我们都知道
1.优点： （1）性能：氧化铝陶瓷化学性质稳定，具有机械强 度高，硬度大，耐磨，耐高温，耐腐蚀，高的电 学绝缘性和低的介电损耗等 （2）成本低，应用前景广泛（主要应用在航空航 天，发动机耐磨部件，刀具等领域） 2.缺点：高脆性和均匀性差，从而极大地影响了陶 瓷部件的可靠性和使用安全性。 3.措施： 提高陶瓷的韧性的关键是：提高材料抵抗裂纹扩 展的能力，减缓裂纹尖端的应力集中。
2.增韧技术及机理 1.氧化锆应力诱导相变增韧（ZTA） 出发点：相变伴随着体积膨胀，产生屏蔽 裂纹扩展的过程或残余应力增韧。 2.晶须、纤维、碳管增韧 纤维与基体材料间满足的条件：弹性系数 纤维>基体 ；两者的相容性好 3.颗粒弥散增韧 金属离子作为第二相改善基体的烧结性能， 阻碍基体中的裂纹扩展（粒子的塑变性使裂纹 偏转） 4.微结构设计和增韧 原位合成相容性好的自补强韧化陶瓷基 氏体相 变，但增韧效果与温度成反比；基体中加 入第二相增强体（纤维、晶须、颗粒）可 提高韧性，但工艺复杂 成本高 难以均匀性 分布，但仿生结构设计将开辟陶瓷强韧化 的新纪元，颗粒的纳米化也是强韧的重要 途径。
结构陶瓷的增强与增韧
谢谢观看
Thank you
A
(a) (b)
增韧
裂纹偏折和 弯曲增韧
裂纹弯曲 裂纹端与细分散第二相粒子间的相互作用，弥散分布的第二相 有钉扎裂纹端的作用，使裂纹前端在两粒子间向外突出弯曲。 裂纹前端形状的改变、长度的增加以及新裂纹表面的形成都消 耗了能量。
弥散颗粒含量大、平均间距小且颗粒半径较大时，微裂纹弯曲 增韧作用较大。
增韧
微裂纹增韧
微裂纹增韧（microcrack toughening）是指因热膨胀失配 或相变诱发出显微裂纹，这些尺寸很小的微裂纹在主裂纹尖端 过程区内张开而分散和吸收能量，使主裂纹扩展阻力增大，从 而使断裂韧性提高。 式中E1为主裂纹尖端含有微裂纹材料的 弹性模量，fs为显微裂纹密度，W为过 程区宽度的一半，为显微裂纹引起的 膨胀应变。
增韧
C
相变增韧的贡献
相变增韧
K IC
2 REVi ( G U sef 0 2 ( K IC ) 2 1
)
1/ 2
0 K IC 为无相变基体材料的断裂韧性， R 为相变区宽度， E 为弹性模量， C G 为化学驱动力， 为波松比， Vi 为可转变t相的体积分数。 U sef 为残留相应变能。
特性
金属材料在室温静拉伸载荷下，断裂前 般都要经过弹性变形和塑性 变形两 一般都要经过弹性变形和塑性变形两个阶段，而陶瓷材料一 般都不出现塑性变形阶段，极微小应变的弹性变形后立即出现脆性 断裂，伸长率和面缩率都几乎为零。
金属材料和陶瓷材料应力-应变曲线比较
特性
金属的断裂韧度范围为10～50 MPa·m1/2，而大多数单质陶瓷和玻璃仅 有 质陶瓷和玻璃仅有0 5.～6 MPa·m1/2，远低于金属。虽然经过不断的 努力，复合陶瓷也只达到10～12 MPa·m1/2的水平。事实证明，陶瓷低 的KIC已成为阻碍其应用和发展成为阻碍其应用和发展的最重要的问题。
纳米陶瓷抗热震性能的研究
抗热震性能指的是陶瓷材料的在经过剧烈的温度变化而引起的抗破坏的能力。
从而使的陶瓷材料的内部结构不被破坏，性能的不改变的抗性。
此中研究的是纳米级的陶瓷材料其抗热震性能强度与断裂韧性有着一定的关系。
在不同温度下，热量的多次循环试验次数对试样的断裂程度的影响。
从实验结果得出的数据分析可以得出：当热量的多次循环试验中的控制温度的过程中, 试样材料的热应力会逐步增加，裂纹也会随着试样的孔洞的增大而形成；慢慢的裂纹会增长，随着热的多次循环次数的增多，裂纹会萌生、扩展并生长。
；Ｍｏ的含量会影响陶瓷材料的抗弯强度和断裂韧性从而影响抗热震性；金属粘结相对纳米的抗热震性能也有一定的作用。
根据三组金属相（20Co、10Co- 10Ni、 20Ni）的抗热震性能测试实验结果，再通过力学性能测试结果, 得出金属陶瓷的抗热震性能和试样材料的本身强度有关，也和其断裂的裂缝长度息息相关。
其强度变大,抗热震性能就会变的越来越好, 因为裂纹的传播和伸展途径直接影响它的抗热震性能。
关键词:抗热震性；纳米陶瓷；压痕- 急冷法；粘结相；断裂韧性Thermal shock resistance is that the material which subjected by rapid temperature changes,which can evaluate its anti damage ability important index. Mainly refers to the sharp change of ceramic materials under certain temperature performance and structure will not be damaged. This research is closely related to its strength and fracture toughness of nano ceramic thermal shock performance. At different temperature, we can evaluate the influence of thermal cycles by the indentation crack length. The study found that the material internal thermal stress would increased when the thermal cycling temperature rise . The crack initiation and propagation are also more easy to crack length increases with the increase of thermal cycles. The content of Mo will affect the flexural strength and fracture toughness of ceramic materials ,which affect the thermal shock resistance.Metal bond relative thermal can also affect shock resistance. Through the experimental study of three groups of metal phase (20Co, 10Co- 10Ni, 20Ni), thermal shock resistance and combined with the results of mechanical test.We can indicated that the strength and fracture toughness of metal ceramic thermal shock resistance and materials are closely related,.The strength and the toughness is higher, thermal shock performance is better. The reason is that thermal shock propagation path the crack .Key words:Thermal shock resistance；nano ceramic；indentation quench method ；The bonding phase；fracture toughness目录目录 (III)引言 ................................................................................................................................................ I V 第一章纳米材料的基本概念. (1)1.1纳米材料的简介 (1)1.2 纳米材料的四大效应 (2)1.2.1小尺寸效应 (2)1.2.2量子尺寸效应 (3)1.2.3表面和界面效应 (3)1.2.4 宏观量子隧道效应 (5)1.3 纳米材料的分类 (5)1.4 纳米材料的微观结构 (6)1.4.1 纳米晶体内部结构 (7)1.4.2 纳米材料晶界的结构 (7)1.4.3 纳米材料的热稳定性 (8)第二章纳米陶瓷材料的抗热震性能 (8)2.1 纳米陶瓷抗热震性能的基本理论 (8)2.2纳米陶瓷粉体的制备要求 (8)2.2.1纳米陶瓷粉体的制备方法 (8)2.2.2纳米陶瓷材料生长成型要求 (9)2.2.3纳米陶瓷材料烧结温度要求 (10)2.3纳米陶瓷材料的抗热震性能的影响因素 (10)2.3.1 Mo的含量对纳米陶瓷材料的影响 (10)2.3.2金属粘结相对抗热震性能的影响 (11)2.3.3热循环温度及次数对陶瓷材料抗热震性能的影响 (13)结论 (15)参考文献 (16)致谢 (17)引言陶瓷材料是人类最早且最先使用的一种材料, 在人类发展史上起着不可替代的地位。
陶瓷材料的耐高温特性
陶瓷材料的耐高温特性陶瓷材料是一种非金属材料，具有许多优异的性能，其中之一就是耐高温特性。
在高温环境下，陶瓷材料能够保持其稳定性和强度，不易发生变形或破裂。
本文将介绍陶瓷材料的耐高温特性及其应用领域。
一、陶瓷材料的耐高温特性1. 高熔点：陶瓷材料具有较高的熔点，一般在1000℃以上。
这使得陶瓷材料能够在高温环境下保持其结构的稳定性，不易熔化或变形。
2. 热膨胀系数低：陶瓷材料的热膨胀系数通常较低，这意味着在高温下，陶瓷材料的尺寸变化较小。
相比之下，金属材料的热膨胀系数较高，容易因温度变化而发生变形。
3. 良好的热导性：陶瓷材料具有良好的热导性，能够快速传导热量，使其能够在高温环境下保持相对稳定的温度分布。
4. 耐热震性：陶瓷材料具有较好的耐热震性，即在高温下能够承受热冲击而不破裂。
这使得陶瓷材料在高温环境下能够承受较大的压力和冲击。
5. 耐腐蚀性：陶瓷材料具有较好的耐腐蚀性，能够在高温下抵抗酸碱等腐蚀介质的侵蚀。
这使得陶瓷材料在化工、冶金等领域有广泛的应用。
二、陶瓷材料的应用领域1. 炉窑设备：陶瓷材料的耐高温特性使其成为炉窑设备的理想材料。
例如，陶瓷纤维可用于制作高温炉窑的隔热层，陶瓷砖可用于炉膛内壁的覆盖，以提高炉窑的耐高温性能。
2. 航空航天领域：陶瓷材料的耐高温特性使其在航空航天领域有广泛的应用。
例如，陶瓷复合材料可用于制作航空发动机的涡轮叶片，以提高发动机的工作温度和效率。
3. 化工领域：陶瓷材料的耐腐蚀性和耐高温特性使其在化工领域有重要的应用。
例如，陶瓷反应器可用于承受高温和腐蚀性介质的反应过程，陶瓷管道可用于输送腐蚀性液体等。
4. 电子领域：陶瓷材料在电子领域有广泛的应用，例如陶瓷基板可用于制作电子元件的基座，陶瓷封装可用于保护电子元件免受高温和湿度的影响。
5. 医疗领域：陶瓷材料在医疗领域有重要的应用，例如陶瓷人工关节可用于替代受损的关节，陶瓷牙科材料可用于修复牙齿。
三、陶瓷材料的发展趋势随着科技的不断进步，陶瓷材料的耐高温特性得到了进一步的提升。
陶瓷增韧
5
5. 纳米材料增韧陶瓷 纳米级的颗粒能使陶瓷强度和韧性大大提高。 增强颗粒与基体颗粒的尺寸匹配与残余应力是纳米复合材料中 的重要增强增韧机理
6
陶瓷增韧的途径
1. 降低陶瓷材料中的缺陷(裂纹)尺寸
这可以改进材料的强度，但对断裂韧度的提高往往作用 不大。为此在制备陶瓷原料粉时应注意控制化学配方，应 尽量制成细小颗粒度的、均匀的、纯度高的颗料，以细化 陶瓷组织的晶粒，降低气孔的尺寸，减少有害杂质等。
2. 改进陶瓷材料的内部结构
这可以提高其强韧性。例如，陶瓷产生脆性的原因之一 是由于陶瓷晶界往往是一些非晶态物质。倘若将 Y2O3 或 MgO加入氮化硅(Si3N4)中，经高温反应，其界面的非晶态 SiO2会变成难熔的大硅酸盐陶瓷粒，这样能显著提高其强 韧性。
1
3. 采取陶瓷增韧的措施
ZrO2陶瓷
应力诱发相变增韧： 在应力的诱发作用下会发生向单斜相的转变并发生体积膨胀， 相变和体积膨胀的过程除消耗能量外，还将在主裂纹作用区产 生压应力。二者的作用均阻止裂纹的扩展，只有增加外力作功 才能使裂纹继续扩展，于是材料强度和断裂韧性大幅度提高。
2
微裂纹增韧： t-ZrO2晶粒会自发相变成m-ZrO2，引起体积膨胀，在基体中 产生微裂纹，相变诱导的微裂纹会使主裂纹扩展时分叉或改变 方向而吸收能量，使主裂纹扩展阻力增大，从而使断裂韧性提 高。
3
表面残余压应力增韧：
陶瓷材料可以通过引入残余压应力达到强韧化的目的。控制含 弥散四方ZrO2颗粒的陶瓷在表层发生t→m相变，引起表面体积 膨胀而获得表面残余压应力。由于陶瓷断裂往往起始于表面裂 纹，表面残余压应力有利于阻止表面裂纹的扩展，从而起到了 增强增韧的作用。
4
4. 采用纤维增韧和增强陶瓷。 例如用一种强度及弹性模量均较高的纤维，使之均匀 分布于陶瓷基体中。当这种复合材料受到外加负荷作用 时，可以将一部分负荷传递到纤维中，从而减轻陶瓷自 身的负担；另外，当纤维发生断裂，以及纤维断裂后从 基体中拔出，这些过程都将吸收一定的能量。这就起到 了吸收外加负荷能量和阻碍裂纹扩展的作用，从而改善 了陶瓷材料的脆性。
