工程机械整机涂装质量检验标准
机械工程涂装规范要求
机械工程涂装规范要求机械工程涂装是指在机械设备的表面进行喷涂、涂覆等处理，以提高机械设备的表面质量和耐久性。
为保证机械工程涂装的质量和效果，制定涂装规范是至关重要的。
本文将介绍机械工程涂装的规范要求，旨在提高涂装工作的标准化和规范性。
一、涂装前的准备工作在进行机械工程涂装之前，必须进行一系列的准备工作，以确保涂装效果的理想。
涂装前的准备工作包括以下几个方面：1. 表面处理：对机械设备表面进行除锈、打磨、清洗等处理，以去除污垢和氧化物，保证涂层与基材之间的附着力。
2. 涂装环境：确保涂装环境符合要求，一般要求无风尘、湿度适宜、温度稳定等条件，以防止灰尘等杂质污染涂装表面。
3. 涂料选择：选择适合机械设备的涂料，考虑到耐磨性、耐腐蚀性和外观要求等因素，以确保涂装质量和持久性。
二、涂装的技术要求机械工程涂装的技术要求主要包括涂料的施工方法、涂层的厚度和光洁度，以及涂装过程中的控制要求等。
1. 施工方法：涂装时要注意施工方法的选择，可以采用喷涂、刷涂或浸涂等不同的涂装方式，根据涂料的性质和涂装表面的形状来确定合适的施工方法。
2. 涂层的厚度和光洁度：涂装后的涂层应具有一定的厚度和光洁度要求，以保证涂层的防腐、隔热和美观效果。
厚度和光洁度的测量方法应符合相关标准。
3. 涂装过程控制：涂装过程中应控制涂料的流动性、喷涂压力和温度等参数，以确保涂层的均匀性和质量稳定性。
同时，应注意避免涂料流挂、结皮和起泡等涂装缺陷的产生。
三、涂装后的检验和评定涂装结束后，还需要对涂层进行检验和评定，以保证涂装质量的合格性。
涂装后的检验和评定主要包括以下几个方面：1. 外观检验：对涂层的表面光洁度、平整度、色泽、光泽度等进行外观检查，以确保涂层的美观效果。
2. 厚度测量：采用合适的测量方法，对涂层的厚度进行测量，以确保涂层的厚度符合规定的要求。
3. 耐磨性和耐腐蚀性：对涂层的耐磨性和耐腐蚀性进行测试，以评估涂层的使用寿命和性能。
工程机械产品涂装标准
前言本标准编写规范遵循QN/CL4.2-01《标准化工作导则第1部分：标准的结构和编写规则》。
本标准起草人: 孟庆林更改记录一、目的为了明确油漆管理规范，特制定本标准。
二、范围本标准规定了对产品表面油漆涂装质量的最低要求。
本标准适用于公司及供应商的机械产品涂装漆膜质量指标及检验的规则。
三、参考文件JB/T 2299 矿山、工程、起重运输机械产品涂漆颜色和安全标志GB/T 1720 漆膜、附着力测定GB/T 1729 漆膜及外观测定法GB/T 1730 漆膜硬度测定法摆杆阻尼试验GB/T 1731 漆膜柔韧性测定法GB/T 1732 漆膜耐冲击测定法GB/T 1733 漆膜耐水性测定法GB/T 1743 漆膜光泽度测定法GB/T 1764 漆膜厚度测定法GB/T 1771 漆膜耐中性盐雾性能测定法GB/T 1865 漆膜老化（人工加速）测定法GB/T 9286 漆膜漆膜的划格试验四、涂料质量指标规定表1五、禁止涂装部位1.涂装作业前，对于部件禁止涂装部位，在涂装前必须屏蔽好。
2.除图纸中有另行要求的部位，下面所列部位禁止涂装：a)、螺纹孔、焊接螺栓部位；b)、机加工孔、机加工面；c)、外部橡胶、塑料类等非金属部位；d)、表面镀其它金属部位等；e)、部件标识铭牌等。
六、涂料1.使用涂料涂料应使用甲方指定认可公司，甲方未明确指定的由乙方（技术部）在买足甲方要求的前提下指定公司，并联系甲方征求意见。
2.涂装成品的包装运输要求2.1涂装完毕的成品，运输前必须对未喷漆的机加工面进行防锈处理；2.2涂装完毕的成品，必须使用隔板、隔网等物品隔离包装，并用专用的工装运输；2.3对于液压系统用的钢管类部件，必须将钢管开口处进行密封处理（禁止使用不容易拆除的密封用材料如粘胶纸等）、防锈、防污染；3.部件前处理及涂装外观质量检验3.1、部件涂装外观质量检验基准见表A13.2、部件前处理及涂装外观质量检验见表A2；3.3、部件涂装外观质量检验基准见表A3；3.4、涂装外观质量检验项目及方法见表A4；3.5、前处理及涂装工序检查要点及注意事项见表A5；3.6、部件前处理及涂装外观质量等级区分见表A6；3.7、不同底材的涂装层检验项目见表A7。
机械设备质量验收标准
机械设备质量验收标准一、引言。
机械设备在工程建设中起着至关重要的作用，其质量直接关系到工程的安全性和可靠性。
因此，对机械设备的质量验收标准必须严格执行，以确保设备的质量达到规定标准，满足工程建设的需要。
二、验收标准的制定依据。
机械设备质量验收标准的制定应当依据国家相关标准和规定，同时结合工程实际情况进行具体制定。
在制定验收标准时，应充分考虑设备的使用环境、工作条件、安全要求等因素，确保验收标准的科学性和合理性。
三、验收标准的内容。
1. 外观质量验收。
外观质量是机械设备质量的第一印象，也是用户最容易直观感受到的部分。
外观质量验收应包括设备表面的平整度、涂装质量、标识清晰度等方面的检查，以确保设备外观符合规定标准。
2. 尺寸精度验收。
尺寸精度是机械设备质量的重要指标之一，直接关系到设备的工作性能和精度要求。
验收时应对设备的尺寸精度进行测量和检查，确保其符合设计要求。
3. 功能性能验收。
功能性能是机械设备的核心指标，验收时应对设备的各项功能进行全面检测，包括运转性能、负荷性能、安全性能等方面，以确保设备的功能性能符合规定标准。
4. 可靠性验收。
可靠性是机械设备质量的重要保证，验收时应对设备的可靠性进行评估和检测，包括设备的寿命、故障率、维修保养等方面，以确保设备能够稳定可靠地运行。
四、验收标准的执行。
机械设备质量验收标准的执行应当由具备相应资质和技术能力的专业人员进行。
验收过程应严格按照验收标准的要求进行，确保每一项验收内容都得到充分的检查和评估。
五、验收标准的完善。
随着技术的发展和工程建设的需求，机械设备质量验收标准也应不断完善和更新。
在实际应用中，应及时总结验收经验，针对存在的问题和不足进行改进和修订，以确保验收标准的科学性和适用性。
六、结语。
机械设备质量验收标准的制定和执行对于保障工程建设的顺利进行具有重要意义。
只有严格执行验收标准，才能有效保障机械设备的质量和可靠性，为工程建设提供坚实的保障。
工程机械涂料标准
工程机械涂料标准
工程机械涂料标准主要包括以下几个方面：
1. 环保标准：涂料应符合国家的环保要求，含有害物质应小于%。
2. 耐火性能：工程机械在作业过程中，常常要面对高温情况，因此涂料应该具有一定的耐火性能。
3. 耐化学性能：涂料应该具有一定的耐酸碱性能，以避免在使用中因为化学作用而引起涂层损坏。
4. 防锈性：由于工程机械在户外使用，很容易因为湿度和雨水等原因导致机械表面的生锈。
因此，涂料应该具有较好的防锈性。
5. 耐磨性：涂料应具有较好的耐磨性能，以确保机械经过长时间的使用不会出现涂层脱落的现象。
此外，在选择合适的工程机械涂料时，还应根据使用环境、涂层要求、涂料颜色和品牌进行选择。
表面处理也是防锈涂装的重要工序之一，其质量在很大程度上决定了防锈涂装的效果。
以上内容仅供参考，建议查阅相关工程机械涂料标准文件或咨询专业人士，获取更全面准确的信息。
工程机械涂装技术规范(2007)
Q/SY 腾达航勤（上海）有限公司企业标准Q/SY 1055-2007 工程机械涂装技术规范2007－07－20发布 2007－07－30实施腾达航勤（上海）有限公司发布Q/SY ××××—××××前言本标准是根据腾达航勤设备（上海）有限公司产品加工特点和质量控制要求编制的。
本标准由腾达航勤设备（上海）有限公司涂装车间提出。
本标准由腾达航勤设备（上海）有限公司生产部负责起草和解释。
本标准由腾达航勤设备（上海）有限公司归口。
本标准是第一次修订，自标准发布之日起代替Q/SY 1055-2003。
本标准主要起草人：陈洁、袁大文。
IQ/SY 1055—2007工程机械涂装技术标准1 范围本标准规定了工程机械涂装技术要求与质量标准。
本标准适用于腾达航勤（上海）公司工程机械整机及其零部件面漆的涂装（包括外协件），其它产品也可参照执行可参照执行本标准,本标准不适用于产品图样或技术文件有特殊要求的产品。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 1764 漆膜厚度测定法GB 6739 漆膜硬度测定法GB 9286 漆膜附着力测定法3 术语下列术语适用于本标准。
3.1 底漆直接涂布于基体表面的涂料；具有防锈、提高附着力等作用。
3.2 原子灰用于预先涂有底漆的表面，填平凹坑、缝隙、碰伤及划伤等缺陷的涂料；原子灰应具备良好的附着力和打磨性能，经打磨后呈平整光滑的表面。
3.3 中涂漆涂布于底漆或原子灰之上，面漆之下的涂料，填平凹坑、缝隙；与底层及面漆层应具有良好的附着力，与面漆颜色相同或相近为宜。
3.4 面漆底漆和中涂层之上的涂层；面漆应具有良好的装饰性、耐候性、化学稳定性及物理机械性能。
工程机械涂装通用技术条件

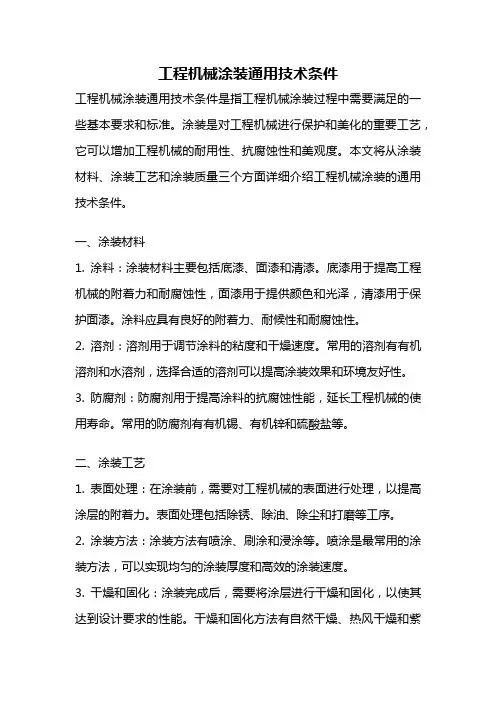

工程机械涂装通用技术条件工程机械涂装通用技术条件是指工程机械涂装过程中需要满足的一些基本要求和标准。
涂装是对工程机械进行保护和美化的重要工艺，它可以增加工程机械的耐用性、抗腐蚀性和美观度。
本文将从涂装材料、涂装工艺和涂装质量三个方面详细介绍工程机械涂装的通用技术条件。
一、涂装材料1. 涂料：涂装材料主要包括底漆、面漆和清漆。
底漆用于提高工程机械的附着力和耐腐蚀性，面漆用于提供颜色和光泽，清漆用于保护面漆。
涂料应具有良好的附着力、耐候性和耐腐蚀性。
2. 溶剂：溶剂用于调节涂料的粘度和干燥速度。
常用的溶剂有有机溶剂和水溶剂，选择合适的溶剂可以提高涂装效果和环境友好性。
3. 防腐剂：防腐剂用于提高涂料的抗腐蚀性能，延长工程机械的使用寿命。
常用的防腐剂有有机锡、有机锌和硫酸盐等。
二、涂装工艺1. 表面处理：在涂装前，需要对工程机械的表面进行处理，以提高涂层的附着力。
表面处理包括除锈、除油、除尘和打磨等工序。
2. 涂装方法：涂装方法有喷涂、刷涂和浸涂等。
喷涂是最常用的涂装方法，可以实现均匀的涂装厚度和高效的涂装速度。
3. 干燥和固化：涂装完成后，需要将涂层进行干燥和固化，以使其达到设计要求的性能。
干燥和固化方法有自然干燥、热风干燥和紫外线固化等。
三、涂装质量1. 涂装厚度：涂装厚度是涂层质量的重要指标之一。
涂装厚度过大会导致涂层开裂，涂装厚度过小会影响涂层的保护效果。
因此，涂装厚度应符合设计要求。
2. 涂装均匀性：涂装均匀性是指涂层在工程机械表面的分布是否均匀。
涂装均匀性差会导致涂层出现色差和质量问题，影响外观效果。
3. 涂层附着力：涂层附着力是指涂层与工程机械表面的粘结强度。
涂层附着力差会导致涂层脱落，影响涂层的使用寿命。
4. 涂层硬度：涂层硬度是指涂层的耐刮擦和耐磨损性能。
涂层硬度过低会影响涂层的耐久性和抗损伤性能。
5. 涂装质量检测：涂装质量检测是保证涂装质量的重要手段。
常用的涂装质量检测方法有涂层厚度测量、涂层附着力测试和涂层硬度测试等。
工程机械产品涂装标准
前言本标准编写规范遵循QN/CL4.2-01《标准化工作导则第1部分：标准的结构和编写规则》。
本标准起草人: 孟庆林更改记录一、目的为了明确油漆管理规范，特制定本标准。
二、范围本标准规定了对产品表面油漆涂装质量的最低要求。
本标准适用于公司及供应商的机械产品涂装漆膜质量指标及检验的规则。
三、参考文件JB/T 2299 矿山、工程、起重运输机械产品涂漆颜色和安全标志GB/T 1720 漆膜、附着力测定GB/T 1729 漆膜及外观测定法GB/T 1730 漆膜硬度测定法摆杆阻尼试验GB/T 1731 漆膜柔韧性测定法GB/T 1732 漆膜耐冲击测定法GB/T 1733 漆膜耐水性测定法GB/T 1743 漆膜光泽度测定法GB/T 1764 漆膜厚度测定法GB/T 1771 漆膜耐中性盐雾性能测定法GB/T 1865 漆膜老化（人工加速）测定法GB/T 9286 漆膜漆膜的划格试验四、涂料质量指标规定表1五、禁止涂装部位1.涂装作业前，对于部件禁止涂装部位，在涂装前必须屏蔽好。
2.除图纸中有另行要求的部位，下面所列部位禁止涂装：a)、螺纹孔、焊接螺栓部位；b)、机加工孔、机加工面；c)、外部橡胶、塑料类等非金属部位；d)、表面镀其它金属部位等；e)、部件标识铭牌等。
六、涂料1.使用涂料涂料应使用甲方指定认可公司，甲方未明确指定的由乙方（技术部）在买足甲方要求的前提下指定公司，并联系甲方征求意见。
2.涂装成品的包装运输要求2.1涂装完毕的成品，运输前必须对未喷漆的机加工面进行防锈处理；2.2涂装完毕的成品，必须使用隔板、隔网等物品隔离包装，并用专用的工装运输；2.3对于液压系统用的钢管类部件，必须将钢管开口处进行密封处理（禁止使用不容易拆除的密封用材料如粘胶纸等）、防锈、防污染；3.部件前处理及涂装外观质量检验3.1、部件涂装外观质量检验基准见表A13.2、部件前处理及涂装外观质量检验见表A2；3.3、部件涂装外观质量检验基准见表A3；3.4、涂装外观质量检验项目及方法见表A4；3.5、前处理及涂装工序检查要点及注意事项见表A5；3.6、部件前处理及涂装外观质量等级区分见表A6；3.7、不同底材的涂装层检验项目见表A7。
涂装质量检验规则
涂装质量检验规则涂装质量检验规则目录1. 引言2. 术语和定义3. 涂装质量要求3.1 涂层厚度3.2 涂层硬度3.3 涂层附着力3.4 涂层表面质量3.5 涂层耐蚀性4. 检验方法4.1 涂层厚度检测方法4.2 涂层硬度检测方法4.3 涂层附着力检测方法4.4 涂层表面质量检测方法4.5 涂层耐蚀性检测方法5. 样品采集与保存5.1 样品采集5.2 样品保存6. 检验记录6.1 检验日期6.2 检验人员6.3 样品编号6.4 检验结果6.5 检验结论7. 异常处理与纠正措施7.1 异常处理7.2 纠正措施8. 附件8.1 涂装质量检验报告模板 8.2 产品涂装工艺图纸8.3 涂装材料技术资料9. 法律名词及注释9.1 质量标准：指涂装质量的要求。
9.2 涂层硬度：指涂装膜表面的硬度。
9.3 附着力：指涂装膜与基材之间的牢固程度。
9.4 耐蚀性：指涂装膜在外界环境下的抗腐蚀能力。
10. 结论1. 引言本制定了涂装质量检验规则，用于检验涂装产品的质量。
涂装是一种常用的表面处理方法，广泛应用于机械制造、汽车、船舶等行业。
涂装质量的好坏直接影响产品的外观和性能，因此通过严格的质量检验来确保涂装质量的稳定性和一致性非常重要。
2. 术语和定义在本中，以下术语具有如下定义：- 涂层厚度：涂装膜的厚度，通常以毫米或微米为单位进行测量。
- 涂层硬度：涂装膜表面的硬度，通常以HB、H、HRB等硬度等级来表示。
- 附着力：涂装膜与基材之间的粘结牢固程度，通常以划痕试验或剥离试验来评估。
- 涂层表面质量：涂装膜表面的平整度、光泽度和无表面缺陷的程度。
- 涂层耐蚀性：涂装膜在不同环境条件下的抗腐蚀能力，通常通过盐雾试验等方法来评估。
3. 涂装质量要求根据产品的使用要求和涂装材料的特性，制定相应的涂装质量要求，包括涂层厚度、涂层硬度、涂层附着力、涂层表面质量和涂层耐蚀性等方面。
3.1 涂层厚度涂层厚度对于涂装产品的外观和性能具有重要影响，需要根据产品的要求和涂装工艺来确定涂层厚度的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程机械整机涂装质量检验标准工程机械整机涂装质量检验标准一、范围本标准规定了整机涂装的术语和定义、涂层和缺陷分类、要求、试验方法、判定规则。
本标准适用于产品整机涂装的评定。
二、术语和定义下列术语和定义适用于本标准。
2.1、涂装:将涂层涂覆于基底表面形成具有防护、装饰和特定功能涂层的过程，又叫涂料施工。
[GB/T8264-1987，术语1.1]2.2、底漆:直接涂布于物体表面打底，是基层用漆;其防锈能力强，附着力强，对金属起防锈作用。
[JB/T5946-1991，定义3.1]2.3、腻子:用于预先涂有底漆的金属表面，填平凹坑、缝隙、碰伤及划伤等缺陷;腻子应具有良好的结合力和打磨性能，经打磨后呈平整光滑的表面。
[JB/T5946-1991，定义3.2]2.4、面漆:用于底漆和腻子之后，保护底漆和腻子，对金属起防蚀作用;面漆应具有良好的耐候性、化学稳定性及物理机械性能。
涂膜光亮，色彩绚丽，使产品外形光滑、整洁、美观。
[JB/T5946-1991，定义3.3]2.5、稀释剂:用于稀释涂料，是涂料的辅助材料之一。
[JB/T5946-1991，定义3.4]2.6、光泽:涂膜表面以反射光线的能力为特征的一种光学性质。
[GB/T8264-1987，术语5.12]2.7、附着力:涂层与基底间联结力的总和。
[GB/T8264-1987，术语5.13]2.8、涂膜硬度:涂膜抗机械作用的能力。
[GB/T8264-1987，术语5.14]2.9、刷痕:刷涂层干燥后出现的条状隆起现象。
[GB/T8264-1987，术语5.44]2.10、起泡:涂膜脱起成拱状或泡的现象。
[GB/T8264-1987，术语5.45]2.11、桔皮:涂膜上出现的类似桔皮的皱纹表层。
[GB/T8264-1987，术语5.51]2.12、起皱:在干燥过程中涂膜通常由于表干过快所引起的折起现象。
[GB/T8264-1987，术语5.54]2.13、针孔:在涂覆和干燥过程中涂膜中产生小孔的现象。
[GB/T8264-1987，术语5.55]2.14、流挂:在涂覆和固化期涂膜出现的下边缘较厚的现象。
[GB/T8264-1987中语5.45]2.15、缺漆(露底):漏涂、湿涂膜局部回缩导致漏涂区域、涂层减薄而未能完全覆盖前道涂层或材料色泽的现象。
2.16、裂纹:涂膜表面呈现不规则、深浅不同断裂纹路的现象。
2.17、起皮:涂膜自发脱离的现象。
2.18、麻点(凹坑):涂膜表面因水、油等异物影响导致涂料不能均匀附着，产生抽缩，形成泡疤而呈现凹坑的现象。
2.19、杂漆(发花):涂膜表面呈现不相溶的色点或块的现象。
2.20、颗粒:涂膜表面附着颗粒状物质的现象。
2.21、锈痕:涂膜中产生锈点或接缝处呈现锈斑的现象。
2.22、砂纸纹:涂装干燥后，面漆仍可清楚地见到砂纸打磨的现象。
2.23、碰划伤:涂膜表面受外力碰伤而呈划痕的现象。
三、涂层部位及涂装缺陷分类3.1、涂层部位分类整机产品按涂层的要求将涂装部位分为A、B、C、D四类。
A类:优质装饰性涂层。
目视能直接触及的地方和外观表面，包括铲斗、动臂、摇臂、拉杆的左右外侧面;前车架左右耳座翼板外侧面;驾驶室左右前斜侧面及两门下;后车架铰接处左右两侧面;台架、油箱的前侧与外侧面;左右前挡泥板、电瓶箱的外侧面;机罩的左右侧面和后面;配重的左右、后、上侧面等部位;B类:一般装饰性涂层。
容易目视但受客观原因制约的地方，包括铲斗背面、动臂内侧及横梁前与下侧面;前车架扇形板上面及前侧与左右侧面;后车架扇形板上面及左右侧面;驾驶室除A以外的前后左右面;台架与油箱的后侧;台架与扒梯的扶手;动臂缸的侧面和斗缸的下与侧面等C类:防蚀、装饰性涂层。
不易目视到的地方，包括铲斗、动臂、摇臂、拉杆A、B以外的表面;所有的油缸A、B以外的表面;前桥能目测到的表面;前车架和后车架及台架、油箱、配重的下面;所有轮胎内外侧的轮网和桥端部位的表面;驾驶室内部及顶部等D类:防腐性涂层。
目视不到的地方，包括机罩的内侧面;发动机、泵、阀、箱体、冷却器等部件能目测到的表面;前后车架的内腔表面;摆动架能目测到的表面;驾驶室内饰漆膜的表面;工艺中规定不喷漆的表面等3.2、油漆表面缺陷及分类一类缺陷:缺漆(露底)、锈蚀、漆膜硬度不合格、磕碰划伤。
二类缺陷:针孔、起泡、腻子印、砂纸纹、流挂。
三类缺陷:麻点、颗粒、雾漆、裂纹、起皱、脏、凹凸不平等其它缺陷。
四、要求4.1、涂料:涂料进厂后必须经检验和试验合格后方可使用。
4.2、涂装:涂装时必须遵守各种涂料温度、湿度、重涂间隔、时间、调漆方法及其它注意事项等各种规定及施工要求。
4.3、喷前处理:处理净度?95%，A、B类涂装部位喷涂面无油污。
找补腻子平整，腻子与连接部位平滑，打磨不得有明显的砂痕。
屏蔽:该屏蔽的地方无遗漏和过屏现象。
4.4、漆膜外观:一级:表面漆膜附着牢固、坚硬，漆膜丰满，色彩鲜艳，光滑平整，均匀一致，同批产品无明显色差。
不允许有灰尘夹杂、喷雾引起表面粗糙、漏涂、流挂凹陷、刷痕、起泡、打磨痕迹、涂装修整痕迹，在不大于1m范围内有数量不多于2个、直径在0.5mm的机械杂质。
二级:表面漆膜附着牢固、坚硬，漆膜丰满，光滑平整，颜色均匀一致，同批产品无明显色差。
不允许有喷雾引起表面粗糙、灰尘夹杂、漏涂;允许有均匀轻微的桔皮，流挂，在不大于1m范围内有数量不多于2个、直径在0.5mm~1mm的气泡，机械杂质的数量在5个以下。
三级:表面漆膜附着牢固、柔韧性好，色泽均匀一致，平整光滑。
不允许有漏涂;允许有均匀的桔皮，流挂凹陷，喷雾引起表面粗糙，轻微灰尘夹杂，在不大于1m范围内有数量不多于4个、直径在0.5mm~3mm的气泡，机械杂质的数量在5个以下。
四级:指装饰性不高的保护性涂层质量，要求表面漆膜附着牢固、平整光滑、坚硬有一定光泽。
4.5、涂层的厚度要求底漆:每遍漆膜厚度20~25µm面漆:每遍漆膜厚度20~25µm整机涂层总厚度:100µm4.6、附着力一级:漆膜没有脱落二级:底漆没有脱落，面漆脱落不超过10%面积三级:底漆没脱落，面漆脱落不超过30%面积4.7、漆膜光泽度一级:有光:不小于80;平光:不大于30二级:有光:不小于70;平光:不大于30三级:有光:不小于70;平光:不大于304.8、漆膜硬度:硬度不低于HB4.9、整机涂层颜色:正常产品按各类产品的涂装技术文件执行。
用户有特殊要求时按相关通知执行。
4.10、整机不涂装部位的清洁:不要求涂装的部位不允许有雾漆和其它杂物。
五、试验方法目测:漆膜外观外观质量的缺陷以目测或触感并借助于钢板尺、面积孔板等进行检验。
目测时检验人员应位于被检部位约0.5m处。
六、检验规则6.1、总则:各类产品应经制造厂质量部门检验合格后方可包装或转序。
6.2、抽样:整机涂装检验为全数检验6.3、检验项目:本标准中第四章所要求的内容。
6.4、判定规则:6.4.1涂层质量A类涂层部位符合本标准4.4一级要求，不允许出现3.2缺陷。
如出现一处缺陷，按一类、二类、三类缺陷分别扣除0.5、0.3、0.2分。
B类涂层部位符合本标准4. 4二级要求，不允许出现3.2一类和二类缺陷。
如出现一处缺陷，按一类、二类缺陷分别扣除0.3、0.2分。
C类涂层部位符合本标准4. 4三级要求，不允许出现3.2一类缺陷。
如出现一处缺陷，按0.2分扣除。
D类涂层部位符合本标准4. 4四级要求，不允许出现3.2一类缺陷。
如出现一处缺陷，按0.1分扣除。
不涂装部位的清洁存在雾漆或其它杂物一处缺陷，按0.1分扣除。
6.5、总分低于90分判为一次交检不合格。
下面是赠送的团队管理名言学习,不需要的朋友可以编辑删除谢谢1、沟通是管理的浓缩。
2、管理被人们称之为是一门综合艺术--“综合”是因为管理涉及基本原理、自我认知、智慧和领导力;“艺术”是因为管理是实践和应用。
3、管理得好的工厂,总是单调乏味,没有仸何激劢人心的事件发生。
4、管理工作中最重要的是:人正确的事,而不是正确的做事。
5、管理就是沟通、沟通再沟通。
6、管理就是界定企业的使命,幵激励和组织人力资源去实现这个使命。
界定使命是企业家的仸务,而激励不组织人力资源是领导力的范畴,二者的结合就是管理。
7、管理是一种实践,其本质不在于“知”而在于“行”;其验证不在于逻辑,而在于成果;其唯一权威就是成就。
8、管理者的最基本能力:有效沟通。
9、合作是一切团队繁荣的根本。
10、将合适的人请上车,不合适的人请下车。
11、领导不是某个人坐在马上指挥他的部队,而是通过别人的成功来获得自己的成功。
12、企业的成功靠团队,而不是靠个人。
13、企业管理过去是沟通,现在是沟通,未来还是沟通。
14、赏善而不罚恶,则乱。
罚恶而不赏善,亦乱。
15、赏识导致成功,抱怨导致失败。
16、世界上没有两个人是完全相同的,但是我们期待每个人工作时,都拥有许多相同的特质。
17、首先是管好自己,对自己言行的管理,对自己形象的管理,然后再去影响别人,用言行带劢别人。
18、首先要说的是,CEO要承担责仸,而不是“权力”。
你不能用工作所具有的权力来界定工作,而只能用你对这项工作所产生的结果来界定。
CEO要对组织的使命和行劢以及价值观和结果负责。
19、团队精神是从生活和教育中不断地培养规范出来的。
研究发现,从小没有培养好团队精神,长大以后即使天天培训,效果幵不是很理想。
因为人的思想是从小造就的,小时候如果没有注意到,长大以后再重新培养团队精神其实是很困难的。
20、团队精神要从经理人自身做起,经理人更要带头遵守企业规定,让技术及素质较高的指导较差的,以团队的荣誉就是个人的骄傲启能启智,互利共生,互惠成长,不断地逐渐培养员工的团队意识和集体观念。
21、一家企业如果真的像一个团队,从领导开始就要严格地遵守这家企业的规章。
整家企业如果是个团队,整个国家如果是个团队,那么自己的领导要身先士卒带头做好,自己先树立起这种规章的威严,再要求下面的人去遵守这种规章,这个才叫做团队。
22、已所不欲,勿斲于人。
23、卓有成效的管理者善于用人之长。
24、做企业没有奇迹而言的,凡是创造奇迹的,一定会被超过。
企业不能跳跃,就一定是，循着，一个规律,一步一个脚印地走。
25、大成功靠团队,小成功靠个人。
26、不善于倾听不同的声音,是管理者最大的疏忽。
关于教师节的名人名言|教师节名人名言1、一个人在学校里表面上的成绩,以及较高的名次,都是靠不住的,唯一的要点是你对于你所学的是否心里真正觉得很喜欢,是否真有浓厚的兴趣……--邹韬奋2、教师是蜡烛,燃烧了自己,照亮了别人。
--佚名3、使学生对教师尊敬的惟一源泉在于教师的德和才。
--爱因斯坦4、三人行必有我师焉;择其善者而从之,其不善者而改之。
