电镀废水治理工程技术规范

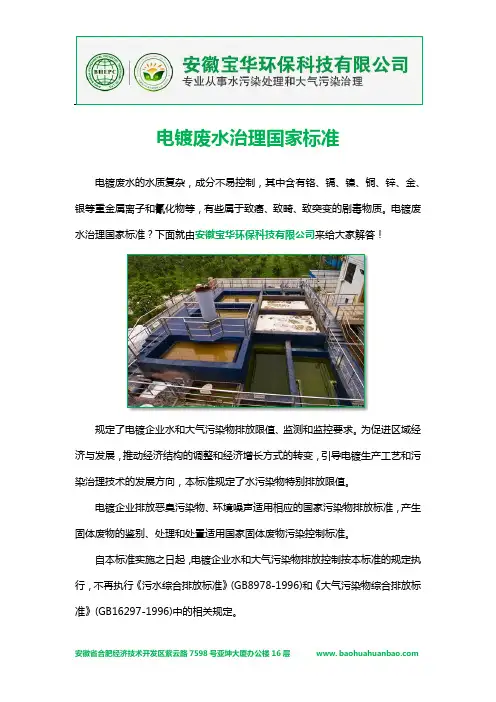

电镀废水治理国家标准
电镀废水治理国家标准电镀废水的水质复杂，成分不易控制，其中含有铬、镉、镍、铜、锌、金、银等重金属离子和氰化物等，有些属于致癌、致畸、致突变的剧毒物质。
电镀废水治理国家标准？下面就由安徽宝华环保科技有限公司来给大家解答！规定了电镀企业水和大气污染物排放限值、监测和监控要求。
为促进区域经济与发展，推动经济结构的调整和经济增长方式的转变，引导电镀生产工艺和污染治理技术的发展方向，本标准规定了水污染物特别排放限值。
电镀企业排放恶臭污染物、环境噪声适用相应的国家污染物排放标准，产生固体废物的鉴别、处理和处置适用国家固体废物污染控制标准。
自本标准实施之日起，电镀企业水和大气污染物排放控制按本标准的规定执行，不再执行《污水综合排放标准》(GB8978-1996)和《大气污染物综合排放标准》(GB16297-1996)中的相关规定。
针对电镀行业综合排放水水量大，有害物质浓度低难处理的难题以及新标准实施的环保压力，天创公司自主研发的膜集成工艺对电镀综合排放水进行分级分离处理，从而有效提升传统废水处理技术的经济性，不仅彻底消除废水中的低浓度有害物质，满足最新行业排放标准，并且进一步深度处理，使废水达到不同的生产回用标准。
安徽宝华环保科技有限公司自成立以来，在工业废水处理、生活污水处理、工业废气与粉尘治理、农村环境连片整治等项目中取得了骄人的成绩，得到客户和同行业的认可与支持信赖！安徽宝华环保科技有限公司是一家拥有一支业务强、专业精的环保设计与施工运营团队，自成立以来，在工业废水处理、生活污水处理、工业废气与粉尘治理、农村环境连片整治等项目中取得了骄人的成绩，得到客户和同行业的认可与支持。
公司拥有环保专业承包叁级资质和国家清洁生产咨询审核资质，根据市场需求，不断推陈出新，积极与国内科研院校建立战略合作关系，不断引进新技术与新人才，进一步提升业务能力与水平！。
SICOLAB电镀废水治理设计规范(基本规定)
SICOLAB电镀废水治理设计规范（基本规定）一、镀件用水清洗时，应选用清洗效率高、用水量少和能回用镀件带出液的清洗工艺。
二、电镀工艺的设计宜采用低浓度镀液，并应采取减少镀液带出量的措施。
镀件单位面积的镀液带出量应通过试验确定，当无试验条件时，可按本规范附录A的规定确定。
三、回收槽或第一级清洗槽的清洗水水质应符合电镀工艺要求。
当回收槽内主要金属离子浓度达到回用程度时，宜补入镀槽回用。
当回用液对镀液质量产生影响时，应采用过滤、离子交换等方法净化后再回用。
四、末级清洗槽中主要的金属离子允许浓度宜根据电镀工艺要求确定，亦可采用下列数据：1 中间镀层清洗为 5mg/L～10mg/L 。
2 最终镀层清洗为 20mg/L～50mg/L。
五、当电镀槽镀液蒸发量与清洗用水量相平衡时，宜采用自然封闭循环工艺流程；当蒸发量小于清洗用水量时，可采用强制封闭循环工艺流程。
镀液蒸发量宜通过试验确定。
六、镀件预处理的清洗，宜采用串联清洗工艺流程，其酸洗清洗水可复用于碱洗清洗水。
七、废液不应直接进入废水处理系统。
八、含氰废水、含铬废水、含有价金属的废水应分质分管排至废水处理站处理。
九、含氰废水严禁与酸性废水混合。
十、废水与投加的化学药剂混合、反应时，应进行搅拌。
搅拌方式可采用机械、水力或空气。
当废水含有氰化物或所投加的药剂在反应过程中产生有害气体时，不宜采用空气搅拌。
十一、当废水需要进行过滤时，滤料层的冲洗排水应排入调节池，不得直接排放。
十二、废水中同时含有氰化物和六价铬时，应先处理氰化物，再处理六价铬。
十三、采用离子交换法处理某一镀种的清洗废水时，不应混入其他镀种或地面散水等废水。
当离子交换树脂的洗脱回收液回用于镀槽时，不得混入不同镀液配方的废水。
十四、进入离子交换柱的废水，其悬浮物浓度不应超过 15mg/L，当超过时，在进入离子交换柱前应进行预处理。

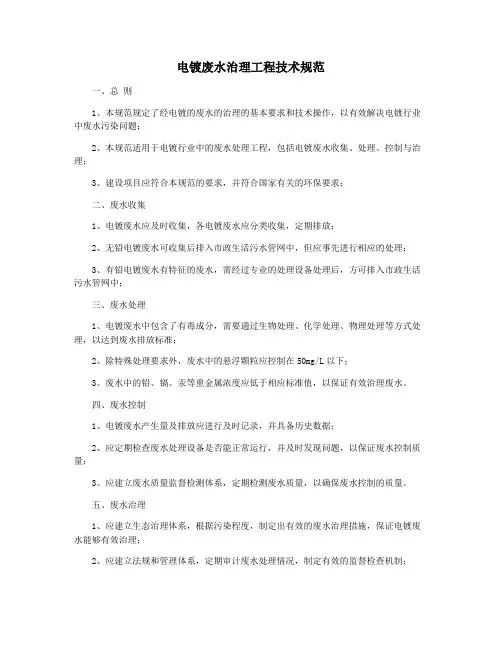

电镀废水治理工程技术规范
电镀废水治理工程技术规范
一、总则
1、本规范规定了经电镀的废水的治理的基本要求和技术操作，以有效解决电镀行业中废水污染问题；
2、本规范适用于电镀行业中的废水处理工程，包括电镀废水收集、处理、控制与治理；
3、建设项目应符合本规范的要求，并符合国家有关的环保要求；
二、废水收集
1、电镀废水应及时收集，各电镀废水应分类收集，定期排放；
2、无铅电镀废水可收集后排入市政生活污水管网中，但应事先进行相应的处理；
3、有铅电镀废水有特征的废水，需经过专业的处理设备处理后，方可排入市政生活污水管网中；
三、废水处理
1、电镀废水中包含了有毒成分，需要通过生物处理、化学处理、物理处理等方式处理，以达到废水排放标准；
2、除特殊处理要求外，废水中的悬浮颗粒应控制在50mg/L以下；
3、废水中的铅、镉、汞等重金属浓度应低于相应标准值，以保证有效治理废水。
四、废水控制
1、电镀废水产生量及排放应进行及时记录，并具备历史数据；
2、应定期检查废水处理设备是否能正常运行，并及时发现问题，以保证废水控制质量；
3、应建立废水质量监督检测体系，定期检测废水质量，以确保废水控制的质量。
五、废水治理
1、应建立生态治理体系，根据污染程度，制定出有效的废水治理措施，保证电镀废水能够有效治理；
2、应建立法规和管理体系，定期审计废水处理情况，制定有效的监督检查机制；
3、应及时延伸修复电镀废水对生态环境产生的污染，对严重影响生态环境的应及时整改；
4、应建立教育培训体系，提高员工的环保意识和素质，营造良好的环境。

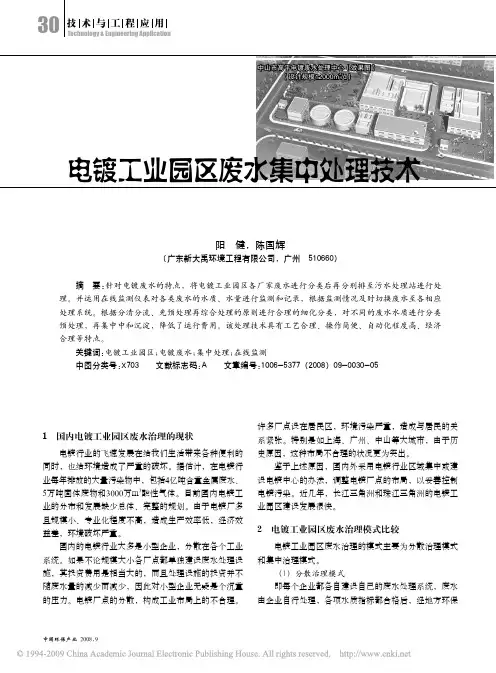

电镀工业园区废水集中处理技术
中间水池
厌氧池
活性污泥池
混凝反应池
辐流沉淀池
含氰废水 含铬废水
泵
一级破氰氧化
二级破氰氧化
pH调整池 还原破络 过滤器
泵 泵
混排废水
一级破氰
泵
二级破氰
综合废水
调节池
pH调整池
泵
混凝反应池
沉淀池
中化学还原法最常用。化学还原法是利用硫酸亚铁、亚
达标排放
中间水池
过滤塔
离子交换塔
硫酸盐、二氧化硫等还原剂，将废水中六价铬还原成三 价铬离子，加碱调整pH值，使三价铬形成氢氧化铬沉 淀去除。主要化学反应： Cr2O72-+3HSO-3+5H+→2Cr3++3SO42-+4H2O 反应条件：pH=2.5～3.0；ORP=250～280mV。 经上述还原预处理后的含铬废水（Cr6+<0.5mg/L） 再排入综合废水调节池中，与其它预处理后的出水混合一 起处理，在碱性条件下进一步去除废水中的Cr3+离子。 （3）前处理废水的预处理 前处理废水主要来自于电镀工艺的预处理阶段，预 处理阶段主要是对镀件进行刨光、清洗和除油等处理。 因此，前处理排出的废水中主要含有油、酸、碱和部分 表面活性剂等物质，一般不含有重金属。前处理废液的 处理主要是去除COD。 处理COD最有效最经济的方法就是生化法。但电 镀废水中COD的主要成分为表面活性剂，其化学性质
5
电镀废水集中处理中心示例
以高平工业区电镀废水集中处理中心为例。中山
市三角镇高平工业区由原高平化工区扩大区域和发展 配套项目演变而来，包含了化工园、轻工园和科技园 三 个 规 划 工 业 小 区 。 高 平 化 工 园 位 于 高 平 工业 区 西 部 ， 园 内 规 划 、 已 建 或 在 建 有 表 面 处 理 产 生的 企 业 废 水 中 含 有 各 种 重 金 属 、 有 毒 物 质 ， 对 环 境影 响 较 大。高平电镀污水处理有限公司于2003年3月在一、 二 期 建 设 的 基 础 上 改 扩 建 第 三 期 工 程 ， 承 担园 内 规 划的25家表面处理企业的工业废水集中处理任务， 规划处理能力1.2万m 3 /d。电镀废水分为5类：含氰 废 水 、 含 铬 废 水 、 混 排 废 水 、 前 处 理 废 水 和酸 碱 综 合废水。原水分类及水质见表1，要求达到的排放标 准见表 2 。
电镀污水处理操作规程
电镀污水处理操作规程电镀污水处理操作规程1、目的本操作规程旨在规范电镀污水处理工艺及操作，保证电镀废水的合规处理，达到环保要求，确保生产环境的安全与卫生。
2、适用范围本操作规程适用于所有电镀工艺过程中产生的废水处理工作，包括但不限于镀铬、镍镀、锌镀、铜镀等。
3、安全措施3.1 操作人员应穿戴好防护设备，包括防化服、防护手套、护目镜等。
3.2 废水处理区域应有良好的通风设施，操作人员应戴好口罩。
3.3 废水处理区域内严禁吸烟、使用明火及其他可能引起火灾的行为。
3.4 废水中含有有害物质，操作人员在处理过程中要注意防护，并避免直接接触废水。
4、废水处理工艺4.1 预处理4.1.1 废水收集：将产生的电镀废水通过管道引流到废水收集槽中，并记录废水流量。
4.1.2 澄清处理：将废水经过初步沉淀槽，去除悬浮固体物质，并使废水澄清。
4.1.3 pH调节：根据废水的酸碱性质，调节废水pH值，确保后续处理工艺的正常进行。
4.2 主处理4.2.1 活性炭吸附：将废水经过活性炭吸附槽，去除废水中的有机污染物。
4.2.2 混凝沉淀：将经过活性炭吸附的废水通过混凝剂进行混凝处理，并将形成的絮凝物通过沉淀槽进行沉淀。
4.2.3 过滤：将沉淀后的废水通过过滤介质进行过滤，去除残留的悬浮颗粒物。
4.3 次处理4.3.1 调节pH值：根据废水的酸碱性质，再次调节废水pH值，确保最终放流水的合格要求。
4.3.2 离子交换：将经过pH调节的废水进行离子交换处理，去除废水中的金属离子。
4.3.3 生化处理：将废水通过生化池进行生物降解，去除废水中的有机物。
5、废水处理设备操作维护5.1 定期对预处理设备和主处理设备进行清洗和维护，保证设备的正常运行。
5.2 对废水处理设备进行定期检查，及时发现并处理故障。
附件：1、废水处理工艺流程图2、废水处理设备清单和技术参数法律名词及注释：1、《环境保护法》：中华人民共和国环境保护法，为中华人民共和国颁布的环境保护基本法律。
电镀废水处理及回用技术手册
电镀废水处理及回用技术手册O1电镀废水的组成与性质电镀废水主要由镀件清洗水、废电镀液、设备冷却水和其它废水(包括冲刷车间地面、极板的冲洗水、通风设备冷凝水和镀槽渗漏导致的槽液和排水)等组成。
废水水质复杂、成分不易控制，其中含有不同浓度的铁、铜、锌、铭、锡、铅、镉、铁和镁离子以及高浓度的酸、硫酸盐、氯离子等,这些离子严重威胁着人体健康。
另外,电镀废水中也含有很多宝贵的工业原料，可以对其进行回收处理。
02电镀废水处理方法(1)物理法物理法是一种不改变物质化学性质而达到分离电镀废水中的悬浮污染物质的方法，其中有代表性的包括蒸发浓缩法和反渗透法。
前者顾名思义，即通过蒸发使重金属浓缩。
后者是利用反渗透的原理，在含废水的部分施加较高的压力，使作为溶剂的水分子透过半透膜从而使水与重金属及其他溶质分离。
两者均是物理操作，工艺成熟简单;无需添加化学试剂，无二次污染,并能够回收利用重金属和水，一般适用于含铭、铜及镁废水。
但这两种方法因能耗大，成本高等问题不适用处理重金属含量低的废水。
因此，一般将物理法作为辅助处理手段和其他方法共同处理电镀废水。
(2)化学法1、化学沉淀法通过投加化学试剂与废水中污染物结合形成沉淀,然后通过沉降、过滤、分离、去除的一种方法。
其中主要包括硫化物沉淀法、氢氧化物沉淀法、铭酸盐沉淀法和铁氧体沉淀法。
化学沉淀法作为一种传统工艺，应用较为成熟，费用相对低廉，所以在电镀废水处理中占据较大比重。
但其具有化学品消耗过多,废渣产生量大、重金属不能直接回用、易造成二次污染等问题。
2、氧化还原法氧化还原法是一种利用氧化剂或还原剂与溶解性的污染物发生氧化还原反应，从而将污染物转化为无害物质的方法。
其中主要包括化学氧化法和化学还原法。
氧化还原法具来源广、效率高、操作简单、投资少、应用广泛等优点。
3、铁氧体法铁氧体法的原理是：在适宜的温度条件与PH条件下，加入的硫酸铁盐与电镀废水中的金属离子形成铁氧体复合氧化物，通过固液分离从而达到去除重金属离子。
住房和城乡建设部公告第1078号――关于发布国家标准《电镀废水治理设计规范》的公告
住房和城乡建设部公告第1078号――关于发布国家标准《电镀废水治理设计规范》的公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2011.07.26
•【文号】住房和城乡建设部公告第1078号
•【施行日期】2012.06.01
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准定额
正文
住房和城乡建设部公告
（第1078号）
关于发布国家标准《电镀废水治理设计规范》的公告现批准《电镀废水治理设计规范》为国家标准，编号为GB50136-2011，自2012年6月1日起实施。
其中，第3.0.9、10.0.4条为强制性条文，必须严格执行。
原《电镀废水治理设计规范》GBJ136-90同时废止。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部
二〇一一年七月二十六日。
电镀废水治理工程设计指引
SZHB-SJZY-01 深圳市电镀行业生产废水治理工程设计指引2007-08-06发布2007-09-06实施深圳市环境保护局发布前言电镀是利用电化学的方法对金属和非金属表面进行装饰、防护及获得某些新性能的一种工艺方法，电镀行业是通用性强、应用面广的工业行业之一。
目前我市有几百家电镀厂，每天排放大量生产废水，废水中含有重金属、酸、碱及氰化物等污染物，若得不到妥善处理，将对环境造成严重污染。
为保护我市的自然生态环境，提高电镀废水达标排放率，规范我市电镀废水治理工程设计，由深圳市环境工程咨询服务中心负责编写该电镀废水治理工程设计指引。
本设计指引的主要内容为：废水来源、水质及分类；废水处理工艺设计；构筑物、设备及材料；仪表及自动控制；污泥处理；废水回用；废水处理站综合设计等内容。
设计指引中对废水处理工艺的选取是根据深圳市电镀废水处理的现状，选定使用面广，技术先进、成熟、可靠，具有代表性的处理工艺作为本指引推荐的示范工艺。
设计单位选用的其它处理工艺必须是经过工程实践证明或通过有关技术主管部门鉴定，确为行之有效的处理工艺。
本设计指引主要为电镀废水处理工程设计人员提供设计指引，也可供环境管理人员和污染防治单位参考。
本设计指引的适用范围为深圳市，由深圳市环境保护局负责管理和解释，深圳市环境工程咨询服务中心负责具体技术内容的解释。
本设计指引在实施过程中如有修改与补充的意见或建议，请将相关资料寄送主编单位深圳市环境工程咨询服务中心（邮编518001，深圳市红桂路红桂一街50号环保大院5栋201房），以供修订时参考。
编写单位：深圳市环境工程咨询服务中心编写参加人：温致平曾贤桂王石谢立靖刘青陈志强贺黎君目录1 总则 (5)2 废水来源、水质及分类 (6)2.1电镀主要功能 (6)2.2 电镀废水的来源 (6)2.3 电镀废水的水质 (6)2.4 电镀废水的分类 (6)3 工艺设计 (8)3.1 前处理废水处理工艺设计 (8)3.2 含氰废水处理工艺设计 (9)3.3 含六价铬废水处理工艺设计 (9)3.4 焦铜废水处理工艺设计 (10)3.5 化学镀镍废水处理工艺设计 (11)3.6 化学镀铜废水处理工艺设计 (12)3.7 综合废水处理工艺设计 (13)4 回用水处理 (15)4.1一般规定 (15)4.2典型的回用水处理系统工艺流程 (15)4.3工艺控制参数及设备配置 (15)5 构筑物及设备配置 (17)5.1 一般规定 (17)5.2 构筑物设计参数及设备配置 (17)6 仪表及自动控制 (21)6.1 常用仪表 (21)6.2 废水处理站的电气设计 (22)6.3 自动控制设计 (22)7 污泥处理 (24)7.1 一般规定 (24)7.2 污泥浓缩 (24)7.3 机械脱水 (25)8 综合设计 (26)8.1 平面布置 (26)8.2 高程布置 (26)8.3 结构设计 (26)8.4 管道设计 (27)8.5防腐措施 (27)8.6 安全生产 (28)8.7化验室配置 (29)主要参考文献 (31)1 总则1.1 为贯彻科学发展观，使我市的电镀废水处理工程设计符合国家和地方的法律、法规、规范及标准的要求，达到防冶污染、保护环境、提高人民健康水平的目的，特制订本设计指引。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
法
吹脱
去除溶解性挥发物质
吸附
去除溶解性、悬浮状物质
萃取
去除溶解性、悬浮状物质
自然氧化 去除溶解性有机物及部分无机物
生
生物滤池 去除溶解性有机物及部分无机物
物
法
活性污泥 去除溶解性有机物及部分无机物
厌氧发酵 去除溶解性有机物及部分无机物
常用方法的物膜法 活性污泥法
中和
调整PH值
学 化学凝聚 去除悬浮、胶状物质
法
氧化还原 去除溶性盐类
工业废水处理基本方法（续）
分类 处理方法
处理范围
离子交换法 去除悬浮、胶状物质，主要是离子态物质
电渗析 去除悬浮、胶状物质，主要是离子态物质
物
反渗透 去除悬浮、胶状物质
理 气泡悬上分离 去除悬浮、胶状物质
化
学
汽提
去除溶解性挥发物质
1、废水的来源与分类
通过生活活动的排水通常称为生活废水。 工业生产过程所排出的水统称工业废水，其中 又可分生产工艺排水、设备冷却水、烟气洗涤水、 设备和场地清洗水等。工业生产五花八门，不同工 业使用不同原料、材料、排放不同性质的废水，即 使是同类工业，由于生产过程不同。产生的废水也 有所不同，即使同一来源的废水，其成分和浓度也 会随时间、季节而变化。
2、工业废水处理的基本原则
1、革新生产工艺，尽量消除废水排出量，或减少、控制废 水中有害物质的排放量。 2、循环使用，达到回收利用的效果。 3、对工业废水无害化处理，达到国家排放标准。 4、选择处理与利用的工艺流程、技术必须经济合理，便于 管理。 5、尽量采用先进技术，采用高效、低能耗的工艺设备。 6、加强管理，减少跑、冒、滴、漏。
3、废水处理方法分类
按治理程度要求，分为
一级处理 二级处理 三级处理
一级处理： 又称预处理，用物理方法将废水中的悬浮胶体态 固体物质沉淀下来，或通过化学方法使废水酸碱 度中和，过浓的有毒物质初步净化，为二级生化 处理提供适宜的水质条件。
二级处理： 在一级处理的基础上，利用生物的生化作用，对 废水中的病毒、虫卵、BOD、COD以及某些生物 可降解的有毒物进行生物分解，使其变为无害的 物质。有机物去除率可达90%左右，悬浮固体物 去除率达90-95%，二级处理可大必水质，甚至 可达标排放。
悬浮物 50～70% 70～90% 75～90% 85～95%
去除率 BOD5 25～40% 50～85% 75～95% 85～95%
细菌 25～75% 40～80% 90～95% 95～98%
三级处理：
也叫深度处理，有特殊要求才用。将二级处理后的污水再 用物理、化学方法进一步处理，去除可溶无机物及不可溶 有机物，病毒，病菌，磷，氮和其他物质，达到地面水， 工业用水，或接近生活用水。
特别说明：
☆ 排入市政管道，一级处理即可； ☆ 排入水体，因不同功能决定； ☆ 严重缺水地区或饮用水源作三级处理。
2、按治理方法分类：
物理法 化学法 物理化学法 生物法
共四类
工业废水处理基本方法
分类 处理方法
处理范围
重力分离 去除悬浮、胶状物质
离心分离 去除悬浮、胶状物质
物 理
过滤
去除悬浮、胶状物质
法 蒸发结晶 去除胶状悬浮物和可溶性盐类
电磁分离
去除各种金属离子，如投加磁铁粉加絮凝 剂还能去除其他非金属。
化
区分工业废水，通常有三种分类法： 1、按行业的产品和加工对象分类。如冶金废水，
造纸废水、电镀废水等。 2、按工业废水中所含主要污染物的化学性质分
类。如无机废水，有机废水等。 3、按废水中所含污染物的主要成分分类。如酸
性废水、碱性废水、含氰废水、含铬废水等。
也可根据工业废水处理的难易程度和废水的危 害性，将废水的污染物归纳为三类： 第一类：为热排水，冷却水，稍加处理即可回用。 第二类：为常规污染物，无明显毒性，此类废水含 有易于生物降解的物质。 第三类：为有毒污染物，废水中含有毒性又不易于 生物降解的物质，包括重金属、有毒化合物、生物 难以降解的有机化合物。
