雷达波在线测流系统地性能特点
双轨移动式雷达波测流系统流量系数比测试验分析
双轨移动式雷达波测流系统流量系数比测试验分析【摘要】移动式雷达波具有自动安全，无需专人值守，测量结果准确等特点，是当前河流流量监测的重要工具。
本文对移动式雷达波测流系统的流量系数进行分析，确定了流量系数的合理性，进而实现河流流量自动监测。
【关键词】移动式雷达波；在线测流系统；流量系数；峨山站1引言流量测验是水文要素采集的一项重要工作，随着新技术的不断发展运用，水文测验方法有了极大改变，雷达波流量监测就是一种新的水文测验方法。
雷达波流量监测系统作为流速测验设备，具备技术成熟和应用范围广的特点，同时也提高了操作人员的安全性，使用雷达波进行流速监测，雷达波的测流系数是决定其测量准确程度的关键。
本文以峨山水文站为例，介绍双轨移动式雷达波的测流系统流量系数的比测方法。
针对测验方法进行优化，减少相应误差，对于提升整体水文测验工作的水平有着重要的意义。
2移动式雷达波介绍双轨移动式雷达测流系统主要由测流控制及数据传输系统组成。
主要设备包含自动运行车、雷达水位计、雷达测流传感器，以非接触方式测量河流表面流速和水位，并自动计算出过流面积、平均流速、流量等数据，供用户分析查看并下载。
双轨移动式雷达测流系统含有以下功能特点。
1、双轨移动式雷达测流系统是一套完整的无人值守的流量测量仪器，可独立完成测验任务，获得流量数据；2、全自动采集和计算，无需人工操作；3、可远程操控测流和下载数据，远程重启，远程升级，无须到现场操作；4、可根据不同水位级变化自动进行选择对应的垂线数测流，全自动，完全满足水文规范的要求，测验精度高；5、多种测验模式自动切换，确保测得各次峰、谷和完整的水位和流量夺化过程；6、软件平台可直接生成各种水文规范报表，直接参与资料整编，还可定制软件功能；7、全天候，可在夜间、雨天测流。
8、模块化结构，维护便利，精准可靠。
3应用站点概况峨山水文站位于云南省玉溪市峨山县，地理坐标东经102°24′，北纬24°11′，2001年1月搬迁设立，集水面积1226 km2，为国家基本水文站，一类精度站，测验河段顺直长度约500米，人工河堤，河道平整顺直，测验断面上下20米无明显冲於变化，断面形状为U型，最大河宽24.3m，断面设有基本水尺断面兼流速仪测流断面，基下约300米是昆洛公路大桥，下游2公里处有练江河流汇入。
雷达流量计原理
雷达流量计原理雷达流量计是一种用于测量流体流量的仪器，它基于雷达原理工作，可以对各种流体进行非接触式的测量。
本文将从雷达原理、雷达流量计的工作原理以及其优缺点等方面进行详细介绍。
一、雷达原理雷达是利用电磁波与物体相互作用的原理进行测量的。
雷达发射器会向周围发射一束电磁波，当这些电磁波遇到物体时，一部分电磁波会被反射回来，这个过程称为回波。
接收器可以接收到回波，并通过计算回波信号的时间差和频率差来确定物体的位置、速度等信息。
二、雷达流量计的工作原理雷达流量计的工作原理与传统雷达相似，但其应用场景更加复杂。
雷达流量计通过向流体中发射一束微波信号，当这些信号遇到流体时，会发生散射和反射，这些反射信号会被接收器接收到。
雷达流量计会测量信号的时间差以及频率差，并通过计算来确定流体的流速和流量。
雷达流量计有两种类型，一种是时差雷达流量计，另一种是多普勒雷达流量计。
时差雷达流量计是通过测量信号的时间差来确定流速和流量。
时差雷达流量计发射器会向流体中发送两束信号，这两束信号之间的时间差会被接收器测量到。
由于流体流动的速度会影响信号的传播时间，在已知雷达信号传播速度和时间差的情况下，可以计算出流体的流速和流量。
多普勒雷达流量计是通过测量信号的频率差来确定流速和流量。
多普勒雷达流量计发射器会向流体中发送一束信号，这个信号会被流体散射和反射，形成多个回波信号。
接收器会测量这些回波信号的频率差，并通过计算来确定流体的流速和流量。
三、雷达流量计的优缺点雷达流量计具有以下优点：1.非接触式测量：雷达流量计可以对各种流体进行非接触式的测量，不会对流体造成影响。
2.高精度：雷达流量计的测量精度非常高，可以达到±0.5%。
3.适用范围广：雷达流量计适用于各种流体，包括液体、气体和蒸汽等。
4.维护成本低：雷达流量计的维护成本低，无需频繁更换零部件。
但雷达流量计也存在一些缺点：1.价格较高：相对于传统的流量计，雷达流量计的价格较高。
bosch超声波雷达说明书
Bosch超声波雷达说明书一、产品概述本产品是一款高性能的超声波雷达，主要用于汽车辅助泊车系统。
通过超声波测距技术，它可以实时探测车辆周围障碍物的距离，为驾驶员提供精确的停车辅助信息，提高停车的安全性和便利性。
二、安装与连接1. 安装位置：请将超声波雷达安装在车辆后保险杠的右侧或左侧，以便探测车辆侧方和侧后方的障碍物。
2. 连接方式：将超声波雷达的接线插头插入车辆辅助泊车系统的控制器插座中，确保连接牢固。
三、性能特点1. 高精度测距：本产品采用超声波测距技术，可在0.3-3米范围内实时探测障碍物的距离，精度高达±1cm。
2. 全方位探测：超声波雷达具有180°的探测角度，可覆盖车辆侧方和侧后方的广阔区域。
3. 实时显示：通过车辆中控显示屏或手机应用程序，驾驶员可以实时查看车辆周围障碍物的距离信息，便于泊车操作。
4. 稳定性高：本产品具备IP6K9K防护等级，可在恶劣的天气和环境条件下稳定工作。
四、使用方法1. 启动车辆：在启动车辆前，请确保将超声波雷达正确安装并连接至辅助泊车系统控制器。
2. 泊车辅助：在泊车过程中，驾驶员可以通过车辆中控显示屏或手机应用程序实时查看车辆周围障碍物的距离信息。
根据显示的距离信息，驾驶员可以更加准确地控制车辆的泊车位置和方向。
3. 注意事项：在使用过程中，请勿将超声波雷达暴露在高温或潮湿的环境中。
此外，避免使用任何清洗剂或化学物质清洁超声波雷达表面。
如有必要，请使用中性清洁剂轻轻擦拭。
五、常见问题与解决方案1. 无法检测到障碍物：请检查超声波雷达是否正确安装并连接至控制器。
同时，检查周围是否有其他障碍物遮挡了雷达的探测范围。
2. 显示距离不准确：请检查超声波雷达表面是否有污垢或杂物，如有必要请进行清洁。
此外，请确保雷达与障碍物的距离在0.3-3米范围内。
3. 中控显示屏或手机应用程序无响应：请检查控制器与车辆的中控显示屏或手机应用程序之间的连接是否正常。
雷达波流量在线系统在水文高洪测验中的应用及水面系数的率定
雷达波流量在线系统在水文高洪测验中的应用及水面系数的率定笔者依据实际工作经验及相关文献资料的记载，详细的分析雷达波流量在线系统在水文高洪测验领域当中得到的应用，并分析水面系数的率定，希望可以在日后相关工作人员对这个问题进行分析的时候，起到一定借鉴性作用，最终在我国社会经济发展进程向前推进的过程中，做出一定贡献。
【關键词】雷达波流量在线系统；水文高洪测验；应用；水面系数；率定；分析1、雷达波在线测流系统简介为了能够让水文测站人员编制数量少，测流危险性强等问题得到解决，本公司特别研发出来雷达波在线测流系统，雷达波测流系统实际应用的过程当中，可以针对设备开展远程监控与在线报讯。
次系统初步建设的时候，仅仅可以接收并查看美科华仪自产设备的流量信息，在经过多年的研发之后，这一个系统已经逐步构建成一个全面综合性流量平台，可以兼容市场当中流通的大多数设备。
这一个系统可以接入到各种类型的测流设备当中，既可以接入到仅仅播报单一水文要素的设备当中，也可以接入到播报多水文要素的设备当中；在这一个系统当中包含完善的测流机制，可以将中心站的实时水位下发给各个设备，以便于无水位传感器测流涉笔开展流量的加测和加报工作，与此同时，针对没有加测加报机制的设备，系统可以将水文实时变化情况作为依据实时开展测量工作；这一个系统可以和终端设备相互连接在一起开展实时性绘画工作，构成双向通讯通道，除去可以接受流速和流量信息之外，也可以将断面、测流参数等信息传输给设备，也可以从设备当中读取断面和测流参数，实时的获得并保存设备的实际工作情况，实时的去对设备的运行状态进行模拟。
此系统将《河流流量测验规范》当中的要求作为依据，并结合大断面、左右岸系数和测流垂线等参数开展计算工作。
针对多点测流的情况，系统依据流速面积法开展流量计算工作，首先可以将测流垂线作为依据，针对断面进行分割，将各个部分的流速、面积以及流量计算出来，累加到本次测试的总流量当中；针对仅仅有单探头和二探头的定点测流设备，本系统可以依据预先设定好的经验公式开展流量计算工作。
双轨式雷达波自动在线监测系统比测分析

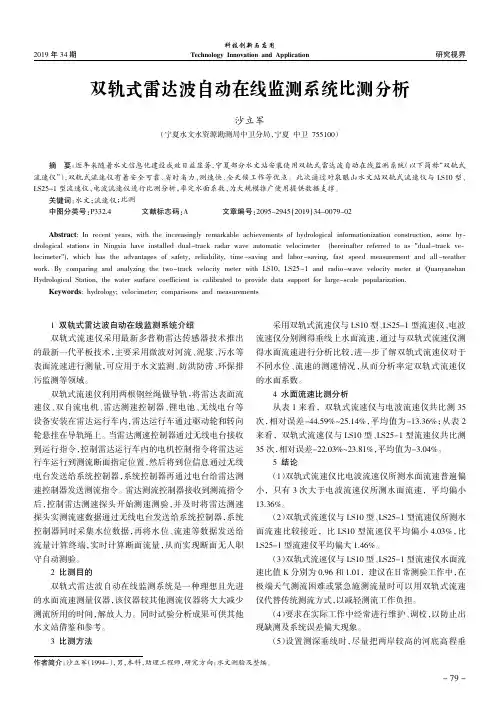

2019年34期研究视界科技创新与应用Technology Innovation and Application双轨式雷达波自动在线监测系统比测分析沙立军（宁夏水文水资源勘测局中卫分局，宁夏中卫755100）1双轨式雷达波自动在线监测系统介绍双轨式流速仪采用最新多普勒雷达传感器技术推出的最新一代平板技术，主要采用微波对河流、泥浆、污水等表面流速进行测量，可应用于水文监测、防洪防涝、环保排污监测等领域。
