无线遥控玩具小车设计与制作
无线智能遥控小车--电子设计实验报告
****************大学班级：****** 作者：******指导老师：****电 子设 计 之无线遥控智能小车1引言1.1编写目的本概要设计说明书是针对电子设计的课程要求而编写。
目的是对该项目进行总体设计，在明确系统需求的基础上划分系统的功能模块，进行系统开发的分工，明确各模块的接口，为进行后面的详细设计和实现做准备。
满足无线遥控爱好者对智能小车的设计要求，想通过这份概要设计给爱好者一个好的设计思路，设计方法进行参考。
本概要设计说明书的预期读者为本项目小组成员以及无线遥控爱好者。
1.2背景a.实践题目的名称：无线遥控智能小车b.项目的任务提出者：***，***，***c.项目的开发者：***，***，***d.面向用户：所有无线遥控爱好者，对智能小车感兴趣，想借此提高动手能力的用户。
鉴于电子设计课程要求，需要一份设计实品，加之小组成员对智能小车有着独特的爱好，所以这次设计选择了遥控智能小车作为电子设计的题目。
2总体设计2.1需求规定●所设计智能小车功能：主要功能：无线遥控，避障；附加功能：超声波测距、速度调节、液晶显示、音乐、流水灯和散热系统。
★通过无线串口对小车进行无线遥控，可以在遥控，避障这两个主要功能之间自由切换。
★遥控时，通过遥控器上的按钮可以方便灵活地控制小车前进，后退，左转和右转等。
★避障时，利用红外传感器探测障碍物，从而达到避障的目的。
●小车安装了超声波传感器，可以进行距离测量，如果距离过近，蜂鸣器发出警报，并将距离等数据实时传到液晶屏上显示。
★通过按钮同时控制一些其他功能，如音乐，风扇和流水灯等。
2.2运行环境最好是室内平地2.3基本设计概念和处理流程整体框图：2.4所需器件★小车模型（三轮，带电机）★ATMAGE16单片机最小系统（3个，小车上两个一个负责接受无线，控制电机，另外一个则是负责其他功能，最后一个遥控器上的）★直流电机驱动模块，采用两个LM298驱动模块分别控制两个电机★传感器模块，采用红外传感器2个，超声波传感器两个★无线串口模块★电源模块（5v,12v）★按键模块，用于无线遥控小车★LCD1602液晶一块★电机一个★蜂鸣器一个★锂电池一块★南孚电池若干节★发光二级管若干★键盘（8个按钮）3接口设计3.1用户接口小车主要有避障和遥控两种模式，通过控制小车上的一个模式选择开关，手动遥控时自动模式无效，同样小车处于自动状态时，手动遥控无效。
无线遥控智能小车的设计
无线遥控智能小车的设计摘要面对诸多人类不容易到达的工作环境，为了有效的到达指定位置完成指定功能，就需要采用智能小车去现场来完成相应的任务。
因此研究和开发无线遥控智能小车引导控制系统具有十分重要的意义。
无线遥控小车具有体积小、成本低、生存能力强等特点。
本设计基于单片机控制和无线数据传输技术的设计思想。
利用两片单片机构成主从结构，主机发送控制指令，从机接收控制指令并控制小车运动。
主机由STC89C52单片机、LCD1602显示、NRF24l01无线模块和控制按键组成，从机由小车底盘、NRF24l01无线模块、电机驱动、HC-RS04超声波测距模块和STC89C52单片机组成。
主机和从机基于无线模块进行数据传输，主机电路主要负责发送小车运动状态的控制指令；从机电路主要负责小车运动状态指令的接受和实现对运动状态的控制。
电机由电机专用驱动芯片L298N驱动，通过单片机的控制，可轻松实现小车的前进、后退、左转、右转等的控制。
无线遥控智能小车控制系统的软件设计分为主机和从机两部分。
主机软件设计分为无线通讯程序，按键控制程序，显示程序，从机软件设计分为小车超声波避障程序，无线通讯程序，电机驱动程序。
概括来说，本设计就是用遥控器发射控制信号，用单片机控制直流电机输出相应的电平控制车辆的前行或者后退等动作，进而实现小车的智能遥控功能。
关键词：STC89C52；无线遥控；智能小车AbstractFacing a range of working environment that human beings can not reach easily, it is necessary to employ the intelligent car to go to the scene to accomplish the corresponding task in order to reach the specified location to complete the specified function effectively. Therefore, it is of great importance to study and develop the guidance and control system of the wireless remote controlled intelligent trolley.The wireless remote controlled car is characteristiced by small size, low cost, strong survivability and so on.The design is based on the thinking about the single-chip control and wireless data transmission technique. Using two microcontrollers constitutes the master-slave structure. The host sends control commands, which the slave receives and then controls the trolley movement.The host consists of the STC89C52 microcontroller, LCD1602 display, NRF24l01 wireless module and control buttons while the slave is made up of the car chassis, NRF24l01 wireless module, motor drive, HC-RS04 ultrasonic distance measurement module and STC89C52 microcontroller. The host and slave are based on the wireless communication module for data transmission. The host circuit is mainly responsible for sending movement control instructions to the car; the slave circuit is mainly responsible for the acceptance of the movement state of the car and the realization of the control of the state of motion. The motor is driven by the motor-specific driver chip L298N. Through the control of the single chip computer, the control of car to advance, go backward, turn left and right can be easily realized. The software design of wireless remote control intelligent car control system is divided into two parts of the host and slave. Host software design is divided into wireless communication procedures, button control procedures, display procedures. Slave software design is divided into trolley ultrasonic obstacle avoidance procedures, wireless communication procedures and motor drivers.To sum up, the design is to use the remote control to launch control signals and single-chip to control DC motor to output corresponding level of electricity to control the vehicle going forward or backward and other actions, and then it realizes intelligent remote control function of the car.Keywords: STC89C52; remote control; intelligent car目录摘要 (I)Abstract (II)第1章绪论 (1)1.1课题研究主要内容及要求 (1)1.2课题研究的目的和意义 (1)1.1.1研究的目的 (1)1.1.2研究的意义 (1)1.3课题国内外研究状况 (2)1.4 总结 (2)第2章总体方案设计 (3)2.1总体设计 (3)2.2方案论证 (4)2.2.1 系统控制模块选择 (4)2.2.2小车遥控选择 (5)2.2.3上位机显示模块设计选择 (6)2.2.4下位机电机的选择 (7)2.2.5下位机避障模块设计选择 (8)2.2.6 直流调速方案选择 (9)2.2.7电源模块设计选择 (9)2.3本章小结 (10)第3章系统模块电路 (11)3.1单片机最小系统 (11)3.2 NRF24L01无线通讯模块 (11)3.3电机驱动模块 (13)3.3.1 L298N驱动模块 (13)3.3.2 PWM调速原理 (14)3.4电源模块 (15)3.4.1 5V稳压电路 (15)3.4.2 3.3V稳压部分 (15)3.5 避障部分模块 (16)3.5.1 避障原理 (16)3.5.2超声波测距模块 (16)3.6 其他模块电路介绍 (17)3.6.1 LCD1602显示电路 (17)3.6.2 键盘电路 (18)3.7本章小结 (19)第4章软件设计与说明 (20)4.1软件设计 (20)4.2软件的说明 (21)4.2.1 遥控部分主程序流程 (21)4.2.2 NRF24L01子程序流程图 (22)4.2.3 小车部分主程序流程图 (23)4.2.4 超声波部分程序流程图 (24)4.3 本章小结 (24)第5章硬件与软件调试 (26)5.1 硬件调试部分 (26)5.2 软件调试部分 (26)5.3 系统总体调试 (26)第6章结论 (29)参考文献 (31)附录A：电路原理图 (33)附录B：电路PCB图 (34)附录C：程序清单 (36)第1章绪论1.1课题研究主要内容及要求分析无线遥控智能小车的设计要求，确定上位机和下位机控制系统、智能小车驱动方式和避障方式、车速的检测方法，无线通信方式等，完成系统硬件电路及部分软件的设计。
本科毕业设计无线电遥控小车系统的设计
摘要随着科技的发展，人们生活水平的提高，在生活中，无线传输有着非常广泛的应用，例如：小区的智能无线门禁系统；温室的温度无线测控系统；生物发酵无线监控系统等。
无线电遥控小车正是反映了无线传输在生活中的应用。
本次设计的无线遥控小车，采用以AT89c2051单片机作为小车的遥控控制核心，检测开关状态，并通过串口传输至无线发送模块PTR2000;以AT89c51单片机为作为小车的接收和驱动输出核心,它根据无线模块PTR2000接收到的状态信号判断其开关状态，然后控制直流电机正反转，即小车的前后左右；采用无线遥控模块PTR2000作为无线传输的通讯工具，通过串口和单片机连接；采用L298作为直流电机的驱动芯片。
关键词：AT89C51;AT89C2051;L298;无线遥控；PTR2000The Design of Wireless Remote Control CarAbstractWith the development of technology, improvement of living standard, the wireless transmission in life has a very wide range of applications, such as: Intelligent Community of the wireless access control systems; greenhouse temperature of wireless monitoring system; biological fermentation wireless monitoring system. Wireless remote control car is reflected in the wireless transmission applications in life.The design of the wireless remote control car use AT89c2051 as the core of the remote control, detecting switch state and sending through the serial port to a wireless module PTR2000. AT89c51 microcontroller is the core of its control . It receives the wireless module PTR2000 to determine the state of the signal switch status ,and then control it around. It use a wireless remote control module PTR2000 as wireless communication tools, and Connecte through the serial port to the MCU,and use L298 driver chip as a DC motor.Key Words：AT89C51；AT89C2051；L298；Wireless Remote Control；PTR2000目录摘要 (I)ABSTRACT (II)1 绪论 (1)1.1概述 (1)1.2单片机的选定 (1)1.2.1被控部分单片机89C52 (1)1.2.2遥控部分单片机89C2051 (2)2 系统总体设计 (4)2.1系统功能模块的划分 (4)2.2主要模块硬件设计方案 (5)2.2.1无线模块方案设计 (5)2.2.2驱动模块方案设计 (6)2.2.3主要模块各方案对比选择 (6)2.3模块软件设计简介 (7)3 系统硬件的设计 (8)3.1无线电遥控模块的设计 (8)3.1.1选择无线电遥控原因 (8)3.1.2无线电遥控分类 (8)3.1.3无线电遥控器原理 (9)3.1.4影响无线电遥控距离因素 (11)3.1.5 PTR2000特性及引脚说明 (11)3.1.6 PTR2000与单片机硬件接口电路 (12)3.1.7 PTR2000对PCB制作影响 (13)3.2电机驱动模块 (14)3.2.1 H桥驱动原理 (14)3.2.2 L298驱动芯片 (17)3.3电源模块 (19)3.3.1 无线遥控部分电源设计 (19)3.3.2 无线接收部分电源设计 (19)3.4键盘模块 (19)3.5其他模块 (20)4 系统软件的设计 (21)4.1软件设计需要完成任务 (21)4.2PTR2000编程注意事项 (21)4.3系统软件主要程序的设计 (21)4.3.1 发射部分控制程序设计 (21)4.3.2 接收部分控制程序设计 (22)5 系统软硬件调试 (24)5.1硬件调试 (24)5.2软件调试 (24)5.3调试结果 (25)结论 (26)参考文献 (28)附录A系统硬件电路图 (29)附录A1无线遥控发射电路 (29)附录A2无线遥控接收电路 (30)附录A3电机驱动电路 (31)附录A4无线遥控部分最终PCB板 (31)附录A5无线接收部分最终PCB板 (32)附录B程序清单 (33)附录B1遥控发射部分程序清单 (33)附录B2遥控接收部分程序清单 (35)附录C小车实物图 (39)附录C1无线电遥控实物图 (39)附录C2小车车体实物图 (40)致谢 (41)1 绪论1.1概述随着现代通信技术的飞速发展，近距离无线电通信技术受到了很多关注，呈现非常好的发展势头，，因为在我们现实生活中存在着如此多这样的应用领域，系统需要不断地实时传输小量的突发信号，在传统的无线电通信系统中，短距离的无线通信技术可以在相对较近距离内实现相互之间通信或相关操作，无线电数据传输系统已成为现在通信业乃至整个信息业的热点，被广泛应用于报警、无线遥控、军事通信、无线局域网等范围，具有很大的实际应用价值[1]。
科技小发明制作简易遥控汽车
科技小发明制作简易遥控汽车在科技飞速发展的今天，遥控汽车已经成为孩子们喜爱的玩具之一。
然而，市面上的遥控汽车价格不菲，且缺乏自己动手制作的乐趣。
今天，就让我们一起探索如何亲手制作一辆简易遥控汽车，感受科技与创意的奇妙结合。
一、所需材料要制作一辆简易遥控汽车，我们需要准备以下材料：1、一块小型电路板2、一个直流电机3、一组电池（可选用干电池或充电电池）4、一个遥控器（可以购买现成的遥控模块）5、一些电线6、一个塑料或木质的车架7、四个车轮8、螺丝、螺母等固定零件9、电钻、剪刀、钳子等工具二、制作步骤1、首先，我们需要搭建车架。
可以使用塑料板或者木板，根据自己的设计剪出合适的形状，然后用螺丝和螺母将其固定成一个框架。
确保车架足够坚固，能够承受汽车运行时的震动和冲击。
2、接下来，安装车轮。
将四个车轮通过轴安装在车架的四个角落，并确保车轮能够自由转动。
3、把直流电机固定在车架上，通常可以选择在车架的后部中间位置。
使用螺丝将电机固定牢固，然后用电线将电机的正负极与电池盒连接起来。
4、在车架上合适的位置安装电池盒，将电池放入其中，并连接好电线，为整个电路提供电源。
5、关键的一步是安装电路板。
将电路板固定在车架上一个便于操作和保护的位置。
然后，根据电路板的说明书，将电机、电池和遥控器的接收模块与电路板进行正确的连接。
6、完成电路连接后，我们需要对遥控汽车进行调试。
打开遥控器和汽车电源，测试电机的转动方向和速度是否正常。
如果电机转动方向不正确，可以通过调换电机的正负极电线来解决。
三、原理介绍简易遥控汽车的工作原理其实并不复杂。
遥控器发出特定频率的信号，汽车上的接收模块接收到这个信号后，将其传递给电路板。
电路板根据接收到的信号指令，控制电机的转动方向和速度，从而实现汽车的前进、后退、左转和右转等动作。
在这个过程中，直流电机起到了将电能转化为机械能的作用，它带动车轮转动，使汽车能够行驶。
而电池则为整个系统提供了所需的电能。
实例制作基于C51的无线遥控玩具汽车
实例制作基于C51的无线遥控玩具汽车从事无线遥控玩具开发工作多年，开发了很多种类的无线遥控玩具产品。
总结了很多工作经验。
用的绝大部分IC是T X2C（遥控）和RX2C（接收），其功能分别是：前进，后退，左转，右转。
笔者利用工作的空闲时间用AT89C2051单片机编出了跟TX2C和RX2C一样的编解码程序，并成功进行了实际制作。
编解码与TX2C和RX2C兼容。
现将制作原理图和源程序公开给读者参考学习与制作，相信对初学者有极大的帮助，这也是笔者的心愿！其原理图如下：图2为接收部分，图3为发射部分。
源程序和仿真文件见附件.读者如果想仿制的话，建议RF接收和RF发射部使用市面上成品的315MHz模块，应用起来很方便，这样可以免去调试高频部分。
下面图1是遥控前进部分编码波形：从编码图1中看出有四个周期一样的同步脉冲，各个功能是按数据脉冲个数的不同实现功能不同的。
这样编码有很强的搞干扰能力，也可以应用到其它领域遥控上面去，可以做成遥控飞机，也可以做成遥控船……这要看读者的需要应用了。
具体功能相应编码以下：前进：同步脉冲+10个数据脉冲后退：同步脉冲+40个数据脉冲左转：同步脉冲+64个数据脉冲右转：同步脉冲+58个数据脉冲前进+左转：同步脉冲+34个数据脉冲前进+右转：同步脉冲+28个数据脉冲后退+左转：同步脉冲+46个数据脉冲后退+右转：同步脉冲+52个数据脉冲按键松开时发送2帧停止位：同步脉冲+4个数据脉冲。
接收部分收到的是反相的信号，读者在制作时要注意。
图二（点击放大）图三;五功能遥控车发射程序.;MCU:2051;OSC:12M;DATE:08.05.18;功能:;前进(F);后退(B),;左转(L),;右转(R).;加速(T).;作者：徐增钟;===================================================================================KEY EQU P3DATAOUT BIT P1.0 ;数据输出口.LED BIT P1.1 ;发射指示灯.KEYBUF EQU 70H ;键号存放单元.KEYMASK BIT 01HKEYFLAG BIT 05HORG 0000HAJMP STARTORG 000BHAJMP INTTCCORG 0030H;======================================================= ============================CLEAR_RAM:MOV R0,#30H ;从30H单元开始.MOV R3,#127 ;清除127个单元NEXT: MOV @R0,#00 ;清除INC R1 ;DJNZ R3,NEXT ;127个单元清完?;RET;======================================================= ===========================;程序初始化;BEGIN:MOV SP,#50H ;MOV P1,#00H ;MOV P3,#0FFH ;MOV TMOD,#01HMOV TH0,#0B1HMOV TL0,#0E0HSETB TR0SETB EASETB ET0CLR KEYFLAGSETB KEYMASKRET;======================================================= ============================START:CALL CLEAR_RAM ;清除RAMCALL BEGIN ;程序初始化;LOOP:CALL KEYON ;调用KEYSCANAJMP LOOPNOPNOPNOPAJMP START;======================================================= ============================INTTCC:MOV TH0,#0B1HMOV TL0,#0E0HSETB KEYFLAGRETI;======================================================= ============================KEYON:MOV A,KEYCJNE A,#0FFH,KEYSENDJB KEYMASK,ETSETB KEYMASKCLR LEDMOV R5,#2X2: MOV R3,#4CALL SENDDJNZ R5,X2SETB DATAOUTCALL DY5MSMOV P1,#00ET:RET;======================================================= =============================KEYSEND:SETB LEDCLR KEYMASKCJNE A,#0DFH,K1MOV R3,#10 ;发送10个脉冲. AJMP SENDRETK1: CJNE A,#0EFH,K2MOV R3,#40 ;发送40个脉冲. AJMP SENDRETK2: CJNE A,#0F7H,K3MOV R3,#64 ;发送64个脉冲. AJMP SENDRETK3: CJNE A,#0FBH,K4MOV R3,#58 ;发送58个脉冲. AJMP SENDRETK4: CJNE A,#0D7H,K5MOV R3,#34 ;发送34个脉冲. AJMP SENDRETK5: CJNE A,#0DBH,K6MOV R3,#28 ;发送28个脉冲. AJMP SENDRETK6: CJNE A,#0E7H,K7MOV R3,#46 ;发送46个脉冲. AJMP SENDRETK7: CJNE A,#0EBH,K8MOV R3,#52 ;发送52个脉冲. AJMP SENDK8: CJNE A,#0FFH,KEXIT KEXIT:RET;======================================================= ============================DOUT:SETB DATAOUTCALL DYMS5CLR DATAOUTCALL DYMS5DJNZ R3,DOUTMOV P2,#00RETSEND:MOV R1,#04N1: SETB DATAOUTMOV R4,#255D1: NOPNOPNOPNOPDJNZ R4,D1CLR DATAOUTCALL DYMS5DJNZ R1,N1AJMP DOUTNOPNOPAJMP START;======================================================= ============================DYMS5:MOV R6,#250D2:DJNZ R6,D2RET;======================================================= ===========================DY5MS:MOV R5,#4D3: MOV R3,#248DJNZ R3,$DJNZ R5,D3RET;======================================================= ===========================END以下是接收部分程序;遥控车接收程序.;MCU:AT89C2051;OSC:12M;DATE:08.05.18;接收相应功能:前进,后退,左转,右转.;E-MAIL:chinameifen@;作者：徐增钟;======================================================= ==========IN EQU P3.2 ;RECEIVERXMA BIT 05H;======================================================= ==========ORG 0000HAJMP STARTORG 0003HAJMP INRXORG 0030H;======================================================= =========CLEAR_RAM:MOV R1,#30HMOV R3,#127NEXT: MOV @R1,#00INC R1DJNZ R3,NEXTRET;======================================================= =========START:MOV SP,#50HMOV P3,#0FFH ;MOV P2,#0FFH ;MOV P1,#00 ;SETB EASETB EX0CLR RXMALOOP:CALL NORXAJMP LOOP;======================================================= =============INRX:CLR EX0MOV R4,#4 ;同步脉冲.MOV TMOD,#01HNX1: MOV TH0,#00 ;计数初值为00.MOV TL0,#00 ;SETB TR0INC1: JNB IN,INC1 ;低电平在此等CLR TR0MOV A,TH0CJNE A,#05H,EXITHERE1: JB IN,HERE1 ;等待0.5MS高电平结束.DJNZ R4,NX1JNB IN,$CLR ARD1: INC ARD2: JB IN,RD2MOV R1,#05RD3: JB IN,RD1LCALL DYMS5DJNZ R1,RD3DEC ADEC ADEC ADEC AJZ STOPDEC ADEC ADEC ADEC ADEC ADEC AJZ K1DEC ADEC ADEC ADEC ADEC ADEC ADEC ADEC ADEC ADEC ADEC ADEC ADEC ADEC ADEC ADEC ADEC ADEC AJZ FRDEC ADEC ADEC ADEC ADEC A JZ FL DEC A DEC A DEC A DEC A DEC A DEC A JZ K2 DEC A DEC A DEC A DEC A DEC A DEC A JZ BL DEC A DEC A DEC A DEC A DEC A DEC A JZ BR DEC A DEC A DEC A DEC A DEC A DEC A JZ K3 DEC A DEC A DEC A DEC A DEC A DEC ANOPNOPEXIT: SETB EX0RETISTOP: MOV P1,#00AJMP EXITK1:MOV P1,#00010000B ;FAJMP EXITK2:MOV P1,#00100000B ;BAJMP EXITK3:MOV P1,#01000000B ;LAJMP EXITK4:MOV P1,#10000000B ;RAJMP EXITFR: MOV P1,#10010000B ;F+RAJMP EXITFL:MOV P1,#01010000B ;F+LAJMP EXITBR:MOV P1,#10100000B ;B+RAJMP EXITBL:MOV P1,#01100000B ;B+LAJMP EXIT;======================================================= =======NORX:MOV R1,#200RX: JNB IN,NETCALL DY1MSDJNZ R1,RXMOV P1,#00NOSI:RET;======================================================= =======DYMS5:MOV R5,#135DJNZ R5,$RET;======================================================= =======DY1MS:MOV R6,#138D2:DJNZ R6,D2RET;======================================================= =======END。
无线遥控智能小车的设计pdf

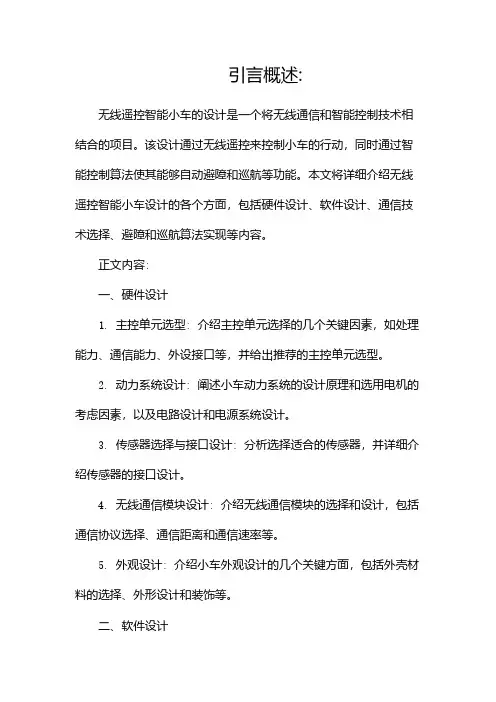

引言概述:无线遥控智能小车的设计是一个将无线通信和智能控制技术相结合的项目。
该设计通过无线遥控来控制小车的行动，同时通过智能控制算法使其能够自动避障和巡航等功能。
本文将详细介绍无线遥控智能小车设计的各个方面，包括硬件设计、软件设计、通信技术选择、避障和巡航算法实现等内容。
正文内容:一、硬件设计1.主控单元选型:介绍主控单元选择的几个关键因素，如处理能力、通信能力、外设接口等，并给出推荐的主控单元选型。
2.动力系统设计:阐述小车动力系统的设计原理和选用电机的考虑因素，以及电路设计和电源系统设计。
3.传感器选择与接口设计:分析选择适合的传感器，并详细介绍传感器的接口设计。
4.无线通信模块设计:介绍无线通信模块的选择和设计，包括通信协议选择、通信距离和通信速率等。
5.外观设计:介绍小车外观设计的几个关键方面，包括外壳材料的选择、外形设计和装饰等。
二、软件设计1.控制系统架构设计:介绍控制系统的总体架构设计，包括遥控控制和自动控制模式的切换设计。
2.无线通信协议的实现:分析选择适合的无线通信协议，并详细介绍协议的实现原理和通信流程。
3.遥控控制算法设计:介绍遥控模式下的控制算法设计，包括信号解析、指令发送和驱动控制等。
4.自动控制算法设计:介绍自动控制模式下的控制算法设计，包括避障算法、巡航算法和路径规划等。
5.图形界面设计:详细介绍图形界面设计的几个关键方面，包括界面布局、控件设计和交互设计等。
三、通信技术选择1.无线通信技术的分类:分析无线通信技术的分类，并比较它们的优缺点，为后续的技术选择提供依据。
2.无线通信技术选择标准:介绍无线通信技术选择的一些标准，包括通信距离、通信速率、抗干扰能力等。
3.无线通信技术比较:对几种常见的无线通信技术进行比较，包括蓝牙、Wi-Fi、红外线等，分析其适用场景和应用范围。
4.无线通信技术的实现:详细介绍选择的无线通信技术的实现原理和通信协议。
5.无线通信技术的未来发展:展望无线通信技术的未来发展趋势，分析其在智能小车设计中的应用前景。
无线遥控智能小车的设计

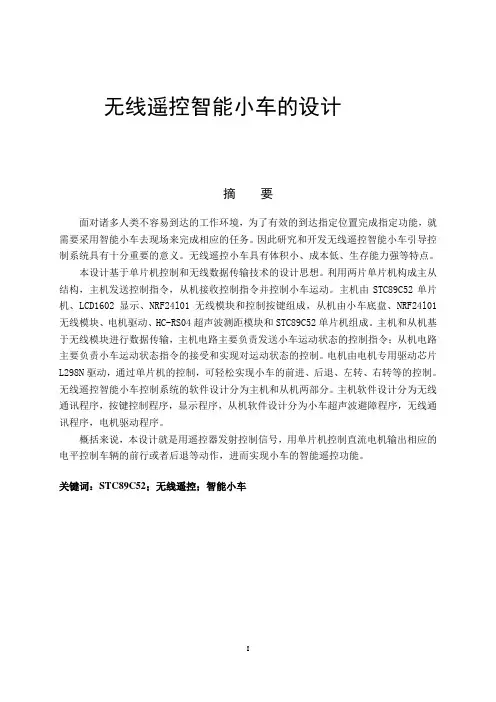

无线遥控智能小车的设计摘要面对诸多人类不容易到达的工作环境，为了有效的到达指定位置完成指定功能，就需要采用智能小车去现场来完成相应的任务。
因此研究和开发无线遥控智能小车引导控制系统具有十分重要的意义。
无线遥控小车具有体积小、成本低、生存能力强等特点。
本设计基于单片机控制和无线数据传输技术的设计思想。
利用两片单片机构成主从结构，主机发送控制指令，从机接收控制指令并控制小车运动。
主机由STC89C52单片机、LCD1602显示、NRF24l01无线模块和控制按键组成，从机由小车底盘、NRF24l01无线模块、电机驱动、HC-RS04超声波测距模块和STC89C52单片机组成。
主机和从机基于无线模块进行数据传输，主机电路主要负责发送小车运动状态的控制指令；从机电路主要负责小车运动状态指令的接受和实现对运动状态的控制。
电机由电机专用驱动芯片L298N驱动，通过单片机的控制，可轻松实现小车的前进、后退、左转、右转等的控制。
无线遥控智能小车控制系统的软件设计分为主机和从机两部分。
主机软件设计分为无线通讯程序，按键控制程序，显示程序，从机软件设计分为小车超声波避障程序，无线通讯程序，电机驱动程序。
概括来说，本设计就是用遥控器发射控制信号，用单片机控制直流电机输出相应的电平控制车辆的前行或者后退等动作，进而实现小车的智能遥控功能。
关键词：STC89C52；无线遥控；智能小车AbstractFacing a range of working environment that human beings can not reach easily, it is necessary to employ the intelligent car to go to the scene to accomplish the corresponding task in order to reach the specified location to complete the specified function effectively. Therefore, it is of great importance to study and develop the guidance and control system of the wireless remote controlled intelligent trolley.The wireless remote controlled car is characteristiced by small size, low cost, strong survivability and so on.The design is based on the thinking about the single-chip control and wireless data transmission technique. Using two microcontrollers constitutes the master-slave structure. The host sends control commands, which the slave receives and then controls the trolley movement.The host consists of the STC89C52 microcontroller, LCD1602 display, NRF24l01 wireless module and control buttons while the slave is made up of the car chassis, NRF24l01 wireless module, motor drive, HC-RS04 ultrasonic distance measurement module and STC89C52 microcontroller. The host and slave are based on the wireless communication module for data transmission. The host circuit is mainly responsible for sending movement control instructions to the car; the slave circuit is mainly responsible for the acceptance of the movement state of the car and the realization of the control of the state of motion. The motor is driven by the motor-specific driver chip L298N. Through the control of the single chip computer, the control of car to advance, go backward, turn left and right can be easily realized. The software design of wireless remote control intelligent car control system is divided into two parts of the host and slave. Host software design is divided into wireless communication procedures, button control procedures, display procedures. Slave software design is divided into trolley ultrasonic obstacle avoidance procedures, wireless communication procedures and motor drivers.To sum up, the design is to use the remote control to launch control signals and single-chip to control DC motor to output corresponding level of electricity to control the vehicle going forward or backward and other actions, and then it realizes intelligent remote control function of the car.Keywords: STC89C52; remote control; intelligent car目录第1章绪论1.1课题研究主要内容及要求分析无线遥控智能小车的设计要求，确定上位机和下位机控制系统、智能小车驱动方式和避障方式、车速的检测方法，无线通信方式等，完成系统硬件电路及部分软件的设计。
基于单片机的一种多功能玩具小车的设计与实现
随着科技的发展，单片机作为一种常用的微控制器，已经在各个领域得到了广泛应用。
在玩具领域，特别是玩具小车的设计中，单片机的运用也越来越普遍，可以实现各种有趣的功能。
本文将介绍一种基于单片机的多功能玩具小车的设计与实现。
二、设计目标1. 实现无线遥控功能，通过遥控器实现对小车的控制。
2. 设置超声波避障模块，让小车能够自动避开障碍物。
3. 小车可通过蓝牙模块与手机进行连接，实现手机APP控制。
4. 为小车设计多种灯光效果，增添趣味性。
5. 使用音乐模块，使小车产生丰富的声音效果。
三、硬件设计1. 主控芯片选择了常用的Arduino单片机。
2. 驱动模块选用了直流电机驱动模块，实现小车的前进、后退和转向。
3. 采用了超声波传感器模块，用于检测障碍物并实现避障功能。
4. 蓝牙模块选用了蓝牙串口模块，实现与手机的数据传输和控制。
5. 设计了多种灯光效果，包括LED灯和彩色灯带。
6. 音乐模块选用了声音传感器模块，可以发出不同的声音效果。
四、软件设计1. 编写了小车的控制程序，包括前进、后退、左转、右转等基本控制2. 通过编写遥控器程序，实现了对小车的无线遥控功能。
3. 编写了避障算法，使小车能够自动避开障碍物。
4. 开发了手机APP，通过蓝牙模块与小车进行连接和控制。
5. 设计了多种灯光效果的控制程序，可以实现闪烁、变色等效果。
6. 编写了音乐模块的程序，可以根据指令发出不同的声音效果。
五、实现效果1. 小车可以通过遥控器实现前进、后退、左转、右转的基本功能。
2. 超声波传感器可以准确检测到障碍物，并成功避开。
3. 通过手机APP可以实现对小车的遥控和控制各种功能。
4. 多种灯光效果可以有效增加小车的趣味性。
5. 音乐模块发出的声音效果丰富多彩，增加了小车的趣味性。
六、总结与展望本文介绍了一种基于单片机的多功能玩具小车的设计与实现，通过结合硬件设计和软件设计，实现了多种有趣的功能。
未来，可以进一步优化设计，增加更多的传感器模块和功能模块，使小车的功能更加丰富多样。
