绿化给排水系统施工方法
园林绿化景观项目工程电气安装及给排水施工工艺方法与措施
园林绿化景观项目工程电气安装及给排水施工工艺方法与措施目录一、园林电气施工 (2)1.1主要设备材料及机具 (2)1.2主要施工工艺及技术措施 (2)二、园林给排水工程施工 (9)2.1园林绿化喷灌工程 (9)一、园林电气施工1.1主要设备材料及机具1.1.1主要材料设备镀锌钢管，海泡石石棉管，和PVC阻燃型管本工程照明灯具主要有：照树灯、庭院灯、照射灯、草坪灯。
1.1.2主要机具爆管器、液压爆管器、液压开孔器、套丝板、套管机等。
1.2主要施工工艺及技术措施1.2.1电缆（线）保护管的敷设⑴保护管不应有变形及裂缝，其内部应清洁，无毛刺，管口应光滑，无锐边。
⑵焊接应牢固，焊口应严密，并应做防腐处理。
⑶在有爆炸和火灾危险的场所，以及可能有粉尘、液体、蒸汽、腐蚀性或湿气体进入管内的地质敷设的保护管，其两端管口应密封。
⑷保护管连接后应保证整个系统的电气连续性，应用金属软管连接，并有防弯措施连接时应密封。
⑸电缆保护管应选择最短的路径敷设，埋入墙及混凝土时，离表面净距离不应小于15mm。
1.2.2 YJV22电缆敷设1.2.2.1电缆采用集中敷设，原则是由远道近，由大到小。
敷设时要专人指挥，用力均匀，速度适当，防止电缆划分或拉伤。
1.2.2.2电缆在沟内敷设留有适量的蛇形弯，电缆的两端、过管处、垂直位差处均留有适当余度。
1.2.2.3电缆穿过基础、道路时装套管，敷设完后将管用防火材料堵死。
1.2.2.4电缆敷设时，每根电缆按电缆一览表在始终端处编号，写清电缆电压、规格、型号及其编号。
电缆标志采用塑料雕刻或模压金属标志，并利用自锁塑料弯曲线夹或其他相同的固定在电缆上，以易于鉴别及寻找电缆走向。
1.2.2.5主开关及其设备的动力电缆在系统上必须保持正确的相序及相色，三相或三相四线电缆利用相色鉴别。
1.2.2.6电缆头制作：采用热缩电缆头工艺制作。
1.2.3管内穿线：钢管在穿线前，首先检查各个管口的保护是否齐整，如有遗漏和破损，均补齐和更换。

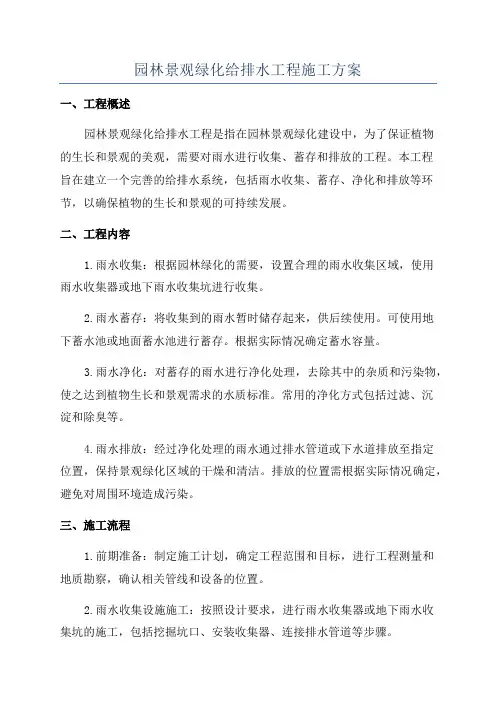

园林景观绿化给排水工程施工方案
园林景观绿化给排水工程施工方案一、工程概述园林景观绿化给排水工程是指在园林景观绿化建设中，为了保证植物的生长和景观的美观，需要对雨水进行收集、蓄存和排放的工程。
本工程旨在建立一个完善的给排水系统，包括雨水收集、蓄存、净化和排放等环节，以确保植物的生长和景观的可持续发展。
二、工程内容1.雨水收集：根据园林绿化的需要，设置合理的雨水收集区域，使用雨水收集器或地下雨水收集坑进行收集。
2.雨水蓄存：将收集到的雨水暂时储存起来，供后续使用。
可使用地下蓄水池或地面蓄水池进行蓄存。
根据实际情况确定蓄水容量。
3.雨水净化：对蓄存的雨水进行净化处理，去除其中的杂质和污染物，使之达到植物生长和景观需求的水质标准。
常用的净化方式包括过滤、沉淀和除臭等。
4.雨水排放：经过净化处理的雨水通过排水管道或下水道排放至指定位置，保持景观绿化区域的干燥和清洁。
排放的位置需根据实际情况确定，避免对周围环境造成污染。
三、施工流程1.前期准备：制定施工计划，确定工程范围和目标，进行工程测量和地质勘察，确认相关管线和设备的位置。
2.雨水收集设施施工：按照设计要求，进行雨水收集器或地下雨水收集坑的施工，包括挖掘坑口、安装收集器、连接排水管道等步骤。
3.蓄水设施施工：根据设计要求，进行地下或地面蓄水池的施工，包括挖掘池坑、搭建池壁、安装进出水口等步骤。
4.净化设施施工：依据设计要求，建设雨水净化设施，包括过滤器、沉淀池和除臭装置的安装等。
5.排放管道施工：安装排放管道和设备，确保雨水经过净化后能够顺利排放至指定位置。
注意与现有下水道或排水管道的连接。
6.调试与验收：完成工程后，进行系统的调试和维护，确保给排水工程正常运行。
同时进行工程验收，确保达到设计要求和标准。
四、施工要求1.根据当地的相关规范和标准进行设计和施工，确保工程的质量和安全。
2.对土壤和地质条件进行充分了解，避免在不稳定的土壤或地质条件下进行工程施工。
3.严格按照施工计划和流程进行工程施工，保证施工进度和质量。
绿化给水工程施工方案
绿化给水工程施工方案一、施工前期准备1、确定工程范围和工程量。
根据设计图纸和施工要求，明确绿化给水工程的范围和数量。
2、组织施工队伍。
选派具有丰富经验的施工队伍，确保施工质量和进度。
3、采购施工材料。
根据设计要求，购买符合质量标准的绿化给水工程所需材料。
4、准备施工设备。
确保施工所需的机械设备、工具和仪器齐全，并保证其正常运转。
5、制定施工计划。
根据工程量及施工要求，制定详细的施工计划，合理安排施工进度。
二、施工工艺与流程1、场地清理。
在施工前，首先清理工程范围内的杂草、垃圾等杂物，确保施工环境整洁。
2、地基处理。
根据设计要求，在施工区域进行地基处理，确保地基平整、坚实。
3、管道敷设。
根据设计图纸，在地基上进行给水管道的敷设，确保管道的垂直度和水平度。
4、管道连接。
对敷设好的管道进行连接，保证管道的密封性和牢固性。
5、绿化施工。
在管道敷设完成后，根据设计要求进行绿化施工，包括植树、种草、铺设草坪等。
6、排水系统安装。
根据设计要求，进行排水系统的安装，确保雨水有效排出。
7、工程验收。
完成绿化给水工程后，进行工程验收，确保工程质量符合设计要求。
三、安全保障1、做好安全生产工作。
施工期间，严格遵守相关安全规定，保证施工人员的人身安全。
2、检查施工设备。
在施工前，对施工设备进行检查，确保设备的正常运转，防止设备故障带来安全隐患。
3、设置警示标志。
在施工现场周围设置警示标志，提醒过往行人和车辆注意施工现场和施工区域。
4、加强现场管理。
建立施工现场管理制度，严格执行施工现场管理规定，确保施工现场的整洁和安全。
四、质量保障1、严格按照设计要求进行施工。
在施工过程中，严格遵守设计要求，保证施工质量符合标准。
2、进行施工过程监督。
建立施工现场监督制度，加强对施工过程的监督和检查，及时发现和纠正施工中存在的质量问题。
3、及时处理质量问题。
发现施工过程中存在的质量问题，及时采取措施予以处理，确保施工质量符合要求。
五、环境保护1、施工现场卫生。
绿化灌溉给水工程施工方案
一、工程概况1. 工程名称：XXX绿化灌溉给水工程2. 建设地点：XX市XX区3. 建设单位：XX市园林绿化管理局4. 承包范围：绿化灌溉给水工程设计、施工及后期养护5. 设计单位：XX市XX规划设计院二、工程内容1. 工程范围：包括绿化灌溉系统、给水管道、水源井、泵房、蓄水池等设施。
2. 灌溉系统：采用自动灌溉系统，包括水源井、泵房、管道、喷头、控制器等。
3. 给水管道：采用PE给水管道，连接水源井、泵房、蓄水池等设施。
4. 水源井：根据绿化用水需求，设计合理的水源井数量和位置。
5. 泵房：设置泵房，用于安装水泵、变压器、控制系统等设备。
三、施工方案1. 施工准备（1）组织施工队伍，进行技术培训，确保施工质量。
（2）备齐施工材料、设备，确保工程顺利进行。
（3）办理相关施工手续，确保工程合法合规。
2. 施工流程（1）水源井施工：根据设计要求，开挖水源井，安装水泵、变压器等设备。
（2）泵房施工：建设泵房，安装水泵、变压器、控制系统等设备。
（3）给水管道施工：开挖管道沟槽，敷设PE给水管道，连接水源井、泵房、蓄水池等设施。
（4）灌溉系统施工：安装喷头、控制器等设备，调试自动灌溉系统。
（5）验收与交付：完成施工后，进行验收，确保工程质量符合要求。
3. 施工技术措施（1）水源井施工：严格按照设计要求进行施工，确保井壁稳定，防止坍塌。
（2）泵房施工：确保泵房结构安全，设备安装牢固，电气线路合理。
（3）给水管道施工：管道敷设要平直，连接处要严密，防止漏水。
（4）灌溉系统施工：喷头安装位置合理，控制器设置科学，确保灌溉效果。
4. 质量控制（1）严格按照设计要求进行施工，确保工程质量。
（2）加强施工过程中的质量检查，发现问题及时整改。
（3）做好施工记录，确保工程可追溯。
四、施工进度计划1. 施工准备阶段：1个月2. 施工阶段：3个月3. 验收与交付阶段：1个月五、安全文明施工措施1. 施工现场设置安全警示标志，确保施工安全。
绿化给排水及喷灌施工方案
绿化给排水及喷灌施工方案一、引言随着人们对环境保护和城市绿化的重视，绿化给排水及喷灌系统在城市规划中占据了重要的地位。
有效的绿化给排水及喷灌系统能够提升绿化效果，改善城市环境。
本文将探讨绿化给排水及喷灌系统的施工方案。
二、施工目标1、确保给排水管道的畅通无阻，防止渗漏和堵塞。
2、喷灌设备应能均匀地滋润植物，提高植物的存活率。
3、优化施工流程，降低成本，提高效率。
三、施工步骤1、施工前准备在施工前，需要清理现场，确保施工现场的整洁和安全。
同时，要详细了解施工图纸，做好技术交底工作。
2、测量与定位按照图纸要求，对给排水管道进行精确测量和定位。
对于喷灌设备的位置，也要根据地形和植物分布进行合理选择。
3、挖掘与铺设管道根据测量和定位的结果，挖掘沟槽，然后铺设给排水管道。
在铺设过程中，要确保管道连接紧密，避免渗漏。
4、安装喷灌设备在适当的位置安装喷灌设备，确保设备能够覆盖到需要灌溉的植物区域。
同时，要确保设备的安装牢固，防止风吹或人为因素导致设备损坏。
5、管道压力测试在完成安装后，要对给排水管道进行压力测试，确保管道的密封性和正常运行。
6、喷灌系统调试对喷灌系统进行调试，检查设备的运行状况，以及灌溉是否均匀。
如果存在问题，需要及时调整。
7、后期维护在施工完成后，定期对绿化给排水及喷灌系统进行维护和保养，确保系统的长期稳定运行。
四、注意事项1、在施工过程中，要尽量减少对周围环境的影响，保持现场的整洁和安全。
2、对于复杂的地形或恶劣的天气条件，要提前做好应对措施，防止对施工造成不利影响。
3、在安装喷灌设备时，要根据植物的需求和地形条件进行合理配置，确保灌溉效果的最大化。
4、在压力测试过程中，如果发现管道存在渗漏或堵塞问题，要及时进行处理，确保系统的正常运行。
5、后期维护时，要定期检查管道和喷灌设备的情况，及时进行维修和更换，保证系统的使用寿命和运行效果。
五、总结绿化给排水及喷灌施工方案是城市绿化工程中的重要环节。
景观及绿化给排水工程施工方案及技术措施
景观及绿化给排水工程施工方案及技术措施一、景观规划方案：1.确定景观区域：根据工程规划确定景观区域，包括公共绿地、河道绿地、道路绿化带等。
2.确定景观主题和风格：结合工程所在地的自然环境和人文特色，确定景观主题和风格，保持与周围环境的协调一致。
3.确定景观元素：选取适合工程区域的植物、建筑、装饰物等景观元素，形成合理的景观布局。
二、绿化设计方案：1.选择适宜植物：根据工程区域的气候、土壤、光照等环境条件，选择适宜生长的植物，包括乔木、灌木、花卉等。
2.合理布局：根据工程区域的功能和需求，合理布局植物，保持景观的连贯性和景观元素的协调性。
3.科学养护：根据植物的特性和生长需求，制定科学养护方案，包括浇水、修剪、施肥等措施，确保植物的健康生长。
三、排水系统建设方案：1.排水系统设计：根据工程区域的地形、土壤条件等，设计合理的排水系统，包括排水管道、雨水收集池等设施。
2.施工材料选择：选择耐腐蚀、耐磨损的材料，确保排水系统的长期稳定运行。
3.施工质量控制：严格按照设计要求进行施工，合理布置排水管道，确保排水系统的畅通性。
4.应急措施：在施工过程中，设立临时排水措施，避免因施工造成的排水不畅等问题。
四、绿化给排水工程的技术措施：1.土壤改良：对于土质条件较差的区域，进行土壤改良，提高植物的生长条件。
2.灌溉技术：选择合适的灌溉技术，如滴灌、喷灌等，有效利用水资源，减少水的浪费。
3.植物搭配：合理搭配植物，既能美化环境，又能互相补充养分，提高绿化效果。
4.雨水利用：设置雨水收集设施，将雨水用于植物的浇灌，减少城市排水压力，提高水资源利用率。
5.绿化养护：定期对绿化设施进行养护，包括修剪、除草、施肥等，保持绿化的整洁和美观。
以上是景观及绿化给排水工程施工方案及技术措施的基本内容。
在实际的工程施工中，还需要结合具体情况进行调整和完善，确保工程的顺利进行和良好的效果。
绿化给水工程施工方案
绿化给水工程施工方案一、工程概况本工程为XXX绿化给水工程，主要包括绿化给水系统的铺设、设备安装、调试及验收等。
工程范围涵盖XXX道路两侧绿化带、公园、广场等区域，总面积约为XXX平方米。
工程旨在为绿化区域提供稳定、清洁的水源，保证绿化植物的生长和景观效果。
二、施工准备1. 技术准备：根据设计图纸和相关规范，编制详细的施工方案和施工进度计划，组织施工人员进行技术培训和安全教育。
2. 材料准备：提前采购合格的给水管道、阀门、泵站等设备及材料，并进行检验，确保质量符合要求。
3. 设备准备：配置足够的施工设备，如挖掘机、推土机、管道铺设机、焊接机等。
4. 人员准备：组织具有相应资质和经验的施工人员，包括管道铺设工、电焊工、设备安装工等。
5. 现场准备：对施工区域进行清理，迁移地下管线，开挖施工沟槽，并设置安全警示标志。
三、施工流程1. 管道铺设：按照设计图纸和施工规范，采用挖掘机开挖沟槽，人工清理槽底，检查无误后进行管道铺设。
管道铺设采用热熔焊接，焊接质量应符合规范要求。
2. 设备安装：在管道铺设完成后，进行阀门、泵站等设备的安装，设备安装应牢固，管道连接应严密。
3. 系统调试：设备安装完成后，进行系统调试，检查给水系统的运行情况，确保系统正常运行。
4. 绿化给水：绿化给水系统调试合格后，向绿化区域供水，根据植物需求调整给水流量和喷洒方式。
5. 验收：施工完成后，组织验收，确保工程质量符合设计要求和规范。
四、施工质量控制1. 严格按照设计图纸和施工规范进行施工，确保工程质量。
2. 对施工过程中的关键环节进行质量把控，如管道铺设、设备安装等。
3. 施工过程中，加强现场管理，确保施工安全、文明。
4. 工程完成后，进行验收，对不符合要求的部分进行整改。
五、施工安全措施1. 施工前，对施工人员进行安全教育，提高安全意识。
2. 施工过程中，设置安全警示标志，确保施工现场安全。
3. 严格执行施工操作规程，防止意外事故发生。
绿化工程喷灌水网施工工艺及施工方法
绿化工程喷灌水网施工工艺及施工方法一、施工工艺流程定位放线→开挖沟槽→管道安装→管道水压试验→管沟回填→喷灌安装。
二、主要施工方法1、管材检验管道安装前应对管材进行外观质量和偏差的检查。
各种管材应符合相应现行标准的规定。
安装前管内应保持清洁，不得混入杂物。
2、管道安装采用承插口粘结施工的管材，粘结剂应按管材生产供应部门的技术要求选择，管道和管件粘结表面应按粘结技术要求进行去污、打毛等预处理，承口和插口的配合间隙、粘结剂应涂抹均匀饱满，承插深度应为管外径的1～1.5倍。
粘结后24小时内不得移动管道。
管道铺设应符合设计要求，按不小于0.3%的坡度铺设以利冬季排水。
3、管沟回填管道及管件安装完毕后，应填土定位，经试压合格后应尽快回填。
回填前应将管槽内的一切杂物清除干净，积水排净，回填必须在管道两侧同时进行，严禁单侧回填，填土应分层夯实。
4、阀门安装阀门的强度和严密性应符合规范和设计要求。
阀门安装前，应仔细核对所用阀门的型号、规格是够符合设计要求。
阀门在水平管道安装时，阀杆应垂直向上。
安装法兰式阀门，应保证两法兰端面互相平行和同心。
塑料阀门安装用力应均匀，不得敲碰。
5、阀门井修建阀门井修建按照设计图纸及相应规范要求执行，砖砌阀门井规格为Ф1000，参照图集砌筑。
6、喷灌安装根据乔灌木种植位置、株行距大小、草坪种植面积大小，进行铺管、喷头安装。
施工结束后，敷设管道时所用的垫块应及时拆除。
管道系统中设置的阀门井的井壁应抹灰，管道穿墙处应进行砖混封堵，防止地表水夹带泥土泄入。
阀门井底用砾石回填，满足阀门井的泄水要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绿化给排水系统施工方法
东和公园改造工程第Ⅱ标段绿化给排水系统工程在种植地被及花灌木采用TORO牌700型喷头（喷水半径8-12m）和570型喷头（喷水半径3-4m），为自动控制喷淋系统。
主要工程量为：DN50镀锌钢管1550m、DN20镀锌钢管52m、DN16镀锌钢管49m、700型喷头52个、570型喷头52个、DN50蝶阀11个、DN50止回阀2个等。
1.1材料要求
镀锌钢管应符合GB3092-87及GB3091-87的规定，低压流体输送应采用焊接镀锌钢管。
所用材料，除符合图纸的要求外，尚须符合下列规定：
1、表面无显著锈蚀，无裂纹。
2、卷焊钢管无扭曲、损伤、不得有焊缝根部未焊透的现象。
3、表面不得有机械损伤，不得有超过壁厚负偏差的凹陷。
4、卷管的周长偏差及椭圆度不得超过表6-4《周长偏差及椭圆度规定》的允许值。
表6-4 周长偏差及椭圆度规定（mm）
公称直径<800 800-1200 1300-1600 1700-2400 2600-3000 >3000
周长偏差±5 ±7 ±9 ±11 ±13 ±15
椭圆度外径的1%，且不大于4 4 6 8 9 10
1.2沟槽开挖
1、沟槽开挖的位置、基底标高、尺寸，应符合图纸的要求。
开挖中如发现地质水文、地下管道、构造物与图纸不符，应根据实际情况，提出处理措施报监理工程师批准。
2、挖沟槽弃土应及时运走，不得堆放在沟槽口附近妨碍施工和槽壁稳定，也不得阻碍交通。
3、沟槽底埋有块石、树根、废桩等物体，应予以清除或铲除。
铲（清）除后按监理工程师指示处理。
4、沟槽不允许超过图纸要求的挖深，超挖部分应由按监理工程师同意的材料回填，并夯压密实。
5、不得在水中挖沟槽，挖成的沟槽不得受水浸泡，沟槽底如有扰动或毁坏，应按监理工程师的指示，增加开挖深度，并用监理工程师同意的材料回填夯实至图纸要求的标高。
6、沟槽回填所用材料，应按图纸要求和监理工程师指示制备。
7、回填物应分层摊铺，分层夯实，每层夯实厚度不得超过20-30cm，压实度应达到80%以上。
8、回填前应先排除积水，并应保护管道防腐层和接口不受损坏。
9、回填前应分两个步骤进行：管道两侧及管顶0.5m处应先填筑，接口处应予留出，待水压试验后，管道安装合乎要求再填筑其余部分。
10、管道两侧和井室四周应同时、分层对称、回填夯实，以
防管道单向填筑而移位。
1.3管网安装
1、钢管施工应符合本规范要求外，尚须符合GB3092-87、GB3091-87的有关规定。
2、钢管的接口，采用法兰或螺纹连接。
3、管道铺设应在沟底标高和管道基础质量检查合格后进行，且所有管材、管件必须提供出厂合格证，并经监理工程师检查合格后方能使用。
1.4管道试压
1、管道试压前，应根据图纸要求和规范规定编制施工方案报监理工程师批准。
2、试压管道的长度不宜大于1km。
3、试压管段要封以试压堵板，堵板应有足够的强度，试压过程中堵板与管身的接头不能漏水。
4、注水前，应对临时支墩、水源、排水出路、水堵板后背、支顶、管路连接、防逆、放气、放水及试压的仪器及设备进行检查，检查结果报监理工程师核批。
5、串水管路应安装止回阀，以防管内压力下降时，水倒灌污染水源。
6、水压试验的升压应逐步进行，每次以0.2Mpa为宜，水压升至表6-5《管道水压试验的试验压力》试验压力后，保持恒压10min检查接口，管身无破损，无漏水，经监理工程师
认可后，即可进行渗水量试验。
表6-5 管道水压试验的试验压力（Mpa）
工作压力试验压力
钢管 P P+0.5且不小于0.9
7、渗水量试验应使水压达到试验压力后停止加压，记录降至0.1Mpa所需的时间，计算渗水量，各种管道水压试验允许渗水量见表6-6《压力管道水压试验时的允许渗水量》。
表6-6压力管道水压试验时的允许渗水量
口径（mm）长度等于1km管道在试验压力的允许渗水量（升/分）
钢管
100 0.28
125 0.35
150 0.42
200 0.56
250 0.70
300 0.85
1.5管道冲洗
1、管网冲洗所采用的排放管道，应与可靠的排水系统连接，并应保证排放畅通和安全，排水管道的截面面积不应小于被冲洗管道截面面积的60%。
2、管网冲洗的水流速度不宜小于3m/s，出其流量不宜小于表6-7《水冲洗流量》的规定，当施工现场冲洗流量不能满足要求时，应按系统的设计流量进行冲洗，或采用水压气动冲洗法进行冲洗。
表6-7 水冲洗流量
管道公称直径（mm） 300 250 200 150 125 100 80 65 50 40
冲洗流量L/s 220 154 98 56 38 25 15 10 6 4
考虑到实际施工中，往往满足不了3m/s冲洗流速的条件，故作了较灵活的规定，要求其冲洗结果必须符合规定。
3、冲洗应连续进行，当出口处水的颜色、透明度与入口入水基本一致时，冲洗方可结束。
管网冲洗的水流方向应与使用时管网的水流方向一致。
管网冲洗结束后，应将管网内的水排除干净，必要时可采用压缩空气进行吹干。
系统冲洗合格后，及时将存水排净，有利于保护冲洗成果；如系统需经长时间投入使用，即应用压缩空气将其管壁吹干，并加以封闭。
1.6喷头安装
1、安装喷头应在系统试压，冲洗合格后进行。
2、喷头安装时宜采用专用的弯头、三通。
3、喷头安装，不得对喷头进行拆装、改动，并严禁给喷头附加任何装饰性涂层。
4、喷头安装应使用专用扳手，严禁利用喷头的框架施拧；喷头受损，应使用规格、型号相同的喷头进行更换。
1.7控制系统的安装及调试
1、绿化喷灌工程的控制系统包括分控箱、电磁阀及电线、电缆等三部分，应严格按照图纸中规定的品牌、制备有关的材料、设备。
2、控制系统安装完毕后，应报监理工程师进行调试验收。
