VMware6.5和VSAN部署手册
VMware_VSAN配置手册

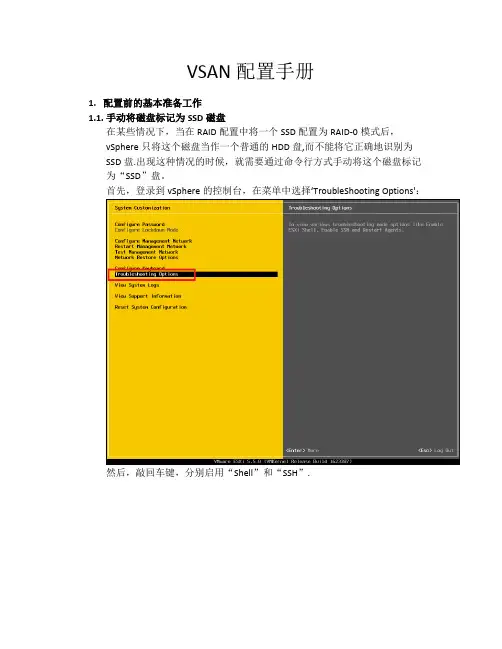

VSAN配置手册1.配置前的基本准备工作1.1.手动将磁盘标记为SSD磁盘在某些情况下，当在RAID配置中将一个SSD配置为RAID-0模式后，vSphere只将这个磁盘当作一个普通的HDD盘,而不能将它正确地识别为SSD盘.出现这种情况的时候，就需要通过命令行方式手动将这个磁盘标记为“SSD”盘。
首先，登录到vSphere的控制台，在菜单中选择‘TroubleShooting Options'：然后，敲回车键，分别启用“Shell”和“SSH”.这个时候，就可以通过SSH连接到这台ESXi主机。
# ssh root＠10.110。
x。
x成功登录以后,运行以下命令。
＃ esxcli storage core device list以上这个命令将会列出这台ESXi主机上的所有磁盘列表，将SSD盘找出来，并且将这个SSD盘的ID复制下来，后面会用到。
（一般来说，SSD盘的容量比普通硬盘小很多，所以可以根据容量轻易地将SSD盘找出来.）然后,运行以下命令，将命令中的ID（红色部分）替换成刚刚复制下来的ID.# esxcli storage nmp satp rule add —s VMW_SATP_LOCAL -d naa。
6b8ca3a0e81e03001a4e539c08862b30 —o enable_ssd# esxcli storage core claiming reclaim -dnaa.6b8ca3a0e81e03001a4e539c08862b30下面这个命令可以验证SSD盘是否已经被成功地标记成”SSD"了：# esxcli storage core device list —d naa。
6b8ca3a0e81e03001a4e539c08862b301.2.为vCenter, vSphere， VSAN添加许可证在vCenter网页客户端里，依次点击主页—>主机和群集，然后选择vCenter 目录,再选管理->设置—>许可,点“分配许可证密钥”：在新窗口里,选择“分配新的许可证密钥”,输入新密钥后，依次点击解码->确定.下面给每一台ESXi主机添加许可证。
(完整版)VMwareVSAN配置手册
VSAN配置手册1.配置前的基本准备工作1.1.手动将磁盘标记为SSD磁盘在某些情况下，当在RAID配置中将一个SSD配置为RAID-0模式后，vSphere只将这个磁盘当作一个普通的HDD盘，而不能将它正确地识别为SSD盘。
出现这种情况的时候，就需要通过命令行方式手动将这个磁盘标记为“SSD”盘。
首先，登录到vSphere的控制台，在菜单中选择‘TroubleShooting Options’:然后，敲回车键，分别启用“Shell”和“SSH”.这个时候，就可以通过SSH连接到这台ESXi主机。
# ssh ***********.x.x成功登录以后，运行以下命令。
# esxcli storage core device list以上这个命令将会列出这台ESXi主机上的所有磁盘列表，将SSD盘找出来，并且将这个SSD盘的ID复制下来，后面会用到。
（一般来说，SSD盘的容量比普通硬盘小很多，所以可以根据容量轻易地将SSD盘找出来。
）然后，运行以下命令，将命令中的ID（红色部分）替换成刚刚复制下来的ID。
# esxcli storage nmp satp rule add -s VMW_SATP_LOCAL -dnaa.6b8ca3a0e81e03001a4e539c08862b30 -o enable_ssd# esxcli storage core claiming reclaim -dnaa.6b8ca3a0e81e03001a4e539c08862b30下面这个命令可以验证SSD盘是否已经被成功地标记成”SSD”了：# esxcli storage core device list -d naa.6b8ca3a0e81e03001a4e539c08862b30 1.2.为vCenter, vSphere, VSAN添加许可证在vCenter网页客户端里，依次点击主页->主机和群集，然后选择vCenter 目录，再选管理->设置->许可，点“分配许可证密钥”：在新窗口里，选择“分配新的许可证密钥”，输入新密钥后，依次点击解码->确定。
VMwarevSphere6.5配置系列（三）配置vSAN
VMwarevSphere6.5配置系列（三）配置vSAN
一、创建vSAN分布式交换机：
切换到网络选项卡，右击数据中心，选择“新建Distributed Switch...”，如下图：
二、配置分布式交换机：
分别为两台主机选择用于vSAN网络的物理网卡（这里选择第三
块网卡），并分配上行链路：
分别在两台主机上新建一个VMkernel网络适配器：
选择vSAN交换机：
勾选“Virtual SAN”，这里是关键！
设置vSAN网络的静态IP：
三、配置vSAN存储盘：
vSAN存储盘分为：缓存层、容量层，其中缓存盘用的是闪存盘，容量层用的是一般的硬盘。
数据写入之前先经过缓存层，到了一定量后再由缓存层写入到最终的容量层硬盘中，同样，数据读取时先从容量层读到缓存层，再由缓存层出去，缓存层中存的是最近常用的数据，这样就增大了IO的读写速率。
缓存层和容量层的容量比例大概是1：10。
以下是测试环境，没有闪存盘，会有提示“没有可用的闪存磁盘”，我在这里把它标记为闪存了，如下图：
创建故障域，一个故障域可以包括一个或多个主机，在同一故障域中的主机允许同时发生故障：
vSAN的主机数量要求最好是四节点以上，这样故障域就会有效，下面只是测试环境演示用的：
以下信息可以看到，两台主机的本地硬盘已经加在一起了，这就是存储虚拟化的意义：
配置好后就能看到两台主机新增了一个共享存储"vsanDatastore"：。
VMware_VSAN配置手册
VSAN配置手册1.配置前的基本准备工作1.1.手动将磁盘标记为SSD磁盘在某些情况下，当在RAID配置中将一个SSD配置为RAID-0模式后，vSphere只将这个磁盘当作一个普通的HDD盘，而不能将它正确地识别为SSD盘。
出现这种情况的时候，就需要通过命令行方式手动将这个磁盘标记为“SSD”盘。
首先，登录到vSphere的控制台，在菜单中选择‘TroubleShooting Options’：然后，敲回车键，分别启用“Shell”和“SSH”.这个时候，就可以通过SSH连接到这台ESXi主机。
# ssh root@10.110.x.x成功登录以后，运行以下命令。
# esxcli storage core device list以上这个命令将会列出这台ESXi主机上的所有磁盘列表，将SSD盘找出来，并且将这个SSD盘的ID复制下来，后面会用到。
（一般来说，SSD盘的容量比普通硬盘小很多，所以可以根据容量轻易地将SSD盘找出来。
）然后，运行以下命令，将命令中的ID（红色部分）替换成刚刚复制下来的ID。
# esxcli storage nmpsatp rule add -s VMW_SATP_LOCAL -dnaa.6b8ca3a0e81e03001a4e539c08862b30 -o enable_ssd# esxcli storage core claiming reclaim -dnaa.6b8ca3a0e81e03001a4e539c08862b30下面这个命令可以验证SSD盘是否已经被成功地标记成”SSD”了：# esxcli storage core device list -d naa.6b8ca3a0e81e03001a4e539c08862b30 1.2.为vCenter, vSphere, VSAN添加许可证在vCenter网页客户端里，依次点击主页->主机和群集，然后选择vCenter 目录，再选管理->设置->许可，点“分配许可证密钥”：在新窗口里，选择“分配新的许可证密钥”，输入新密钥后，依次点击解码->确定。
使用一台测试2台ESXi6.5部署vSAN集群
测试2台ESXi部署vSAN实验一、实验环境和介质1.1: 实验环境这里我是使用一台Dell R730物理机来做这次的测试，R730安装ESXi 6.5，然后在这上面虚拟2台ESXi6.5服务器，和一台vCenter 6.5管理服务器，来模拟2台ESXi 配置vSAN。
因为6.0 U1 U2版本可能vSAN功能还有些问题，我这里就直接用6.5的版本了。
Dell R730配置如下：1.2：vSAN原理和用途因为vSAN必须使用3台ESXi主机，那么我们2台ESXi 主机怎么配置vSAN呢？这个你就必须了解vSAN的原理和通途。
vSAN全名叫vSphere Virtual Storage Area Network,vSphere虚拟化局域网存储。
是vSphere 5.5后才开始出来的新功能，而且只能通过Web Client来部署。
是基于服务器端存储的共享分布式对象存储系统，可以用来取代vSphere 后端的外置磁盘阵列。
vSAN就是一种分布式存储，其数据保护技术不是采用传统的RAID方式，而是叫分布式RAID。
VSAN在主机之间使用RAID 来满足对系统中存储对象的可用性和可靠性的要求，虚拟机存储对象的镜像拷贝数量取决于虚拟机存储策略。
数据的副本都是存储在主机上的，当某台主机失效或宕机，就会出现类似脑裂问题，vSphere为了解决这个问题，引入了一个重要的组件—见证(winess)，类似于我们常说的仲裁盘。
由于见证只是一个逻辑组件，不保存数据，占用空间非常小，我们也就可以实现2台ESXi 主机的vSAN集群。
这个见证是一个模板，可以从官网直接下，免费的，安装这个模板，最好从vCenter web client添加，就可以省去2个CPU的许可，用client部署这个模板是看不到见证自带的许可的。
1.4：虚拟机规划1.5：需要准备的介质vCenter6.5：VMware-VIM-all-6.5.0-4602587.isoESXi6.5：VMware-VMvisor-Installer-201701001-4887370.x86_64.iso Winess6.5：VMware-VirtualSAN-Witness-6.5.0-4564106.ova二、配置主机，安装虚拟机，安装vCenter2.1：配置主机因为要开启vSAN功能，虚拟机必须配置2块网卡，1块单独来处理vSAN流量，所以在安装ESXi的主机上最好配置2个交换机，1个交换机放正常的虚拟机的管理，另一个当2台ESXi 虚拟机的vSAN网卡的交换机。
VMware6.5与VSAN部署手册
VMware 6.5使用配置手册1.部署概述1.1 部署环境本次测试使用TC4600重融合一体机进行测试。
每个节点机器配置如下：CPU 2 * Intel(R) Xeon(R) CPU E5-2630 v3 @ 2.40GHz内存256GB系统盘1*1T SATA缓存盘2*480GB SSD数据盘4*4T SATA网卡1*双口千兆1*双口万兆实际部署中，创建了两个虚拟机，分别为windows2008，vCenter。
具体信息如下：机器名称操作系统功能IP DNSAD windows2008 AD/DNS/NTP 10.0.51.220/24 10.0.51.220 vCenter - vCenter服务10.0.51.221/24 10.0.51.2201.2 部署流程流程如下：a)安装ESXib)安装windows2008c)Windows2008起AD/DNS/NTP服务d)导入安装vCentere)配置vCenterf)配置vSAN2.安装ESXi1.1 光盘启动安装选择从光盘启动，安装ESXi 选择安装的位置：输入管理员密码重启1.2 设置管理网3.部署AD/DNS/NTP 安装windows2008上传镜像安装windows2008略安装AD/DNS略4.安装vCenter（VCSA）3.1 导入安装OVF模板打开已经下载的vsca文件：导航至I:\vcsa 如下：使用浏览器登录到单台ESXi并且登录：创建vCenter虚拟机3.2 配置vCenter（VCSA）浏览器登录https://10.0.51.221:54803.3 配置数据中心如果没有做DNS解析，请在host文件中修改好主机名和IP对应关系：浏览器中输入：https://10.0.51.221/创建数据中心：创建集群：添加主机：依次完成所有节点的添加，具体如下所示：5.配置vSAN4.1 配置vSAN网络新建分布树交换机配置分布式交换机：分别为4个主机分配上行链路分别为4个主机配置vmkernel口4.2 配置vSAN存储为各个主机上申明磁盘：划分故障域配置好存储后，可以看到vSAN存储系统：。
VMware 6.5安装教程(图解)
目录VMware 6.5安装教程（图解）) (1)VMware 6.5使用教程（图解）—安装XP系统(二) (16) VMware 6.5实用教程——后续(三) (30)VMware 6.5安装使用教程1、安装VMware Workstation下载完成之后找到下载的文件，双击运行。
这时候，VMware安装程序会解压到临时文件夹里面。
解压完成之后会出现安装界面。
点击“Next”继续。
要求选择安装类型。
我们想省事就一路Next吧。
但是我们通常不需要调试组件，所以选择Custom。
“Integrated Virtual Debuggers”我们不需要，所以请按照下图选择。
现在应该是这样的。
想更改安装目录可以点击“Change”。
这里没什么好选的。
Next。
点击Install开始安装。
正在安装。
开始安装驱动程序。
这时候就要注意了。
因为我们现在使用的VMware是个测试版本，其驱动程序没有通过微软验证，所以会弹出提示框要求确认是否安装。
XP用户一定选择“继续安装”，Vista用户一定选择“安装”。
8月14日110068版本不存在此问题！！一共会有4个提示对话框，务必每一个都选确认安装的选项。
例如下图。
安装完成之后要求输入序列号。
请支持正版。
点击“Finish”结束安装。
此时提示重启，但是不重启事实上也没有问题。
现在VMware的安装就完成了。
VMware 6.5使用教程（图解）——安装XP系统（一）(2009-08-27 06:35:32)分类：VMware虚拟机教程及组网标签：电脑vmware虚拟机xp系统主机硬盘it2、新建虚拟机并安装系统在桌面或开始菜单里面找到VMware的图标，双击运行即可。
第一次运行会要求同意EULA，当然同意了。
这样就进入了VMware的主界面。
首先出现Tips，去掉勾选再“Close”就是。
以下即为主界面。
1.建立虚拟机。
VMware 6.5建立虚拟机的界面与以前版本相比，改动较大。
VMware-VSAN配置手册
VSAN配置手册1.配置前的基本准备工作1.1.手动将磁盘标记为SSD磁盘在某些情况下，当在RAID配置中将一个SSD配置为RAID-0模式后，vSphere只将这个磁盘当作一个普通的HDD盘，而不能将它正确地识别为SSD盘。
出现这种情况的时候，就需要通过命令行方式手动将这个磁盘标记为“SSD”盘。
首先，登录到vSphere的控制台，在菜单中选择‘TroubleShooting Options’:然后，敲回车键，分别启用“Shell”和“SSH”.这个时候，就可以通过SSH连接到这台ESXi主机。
# ssh root@10.110.x.x成功登录以后，运行以下命令。
# esxcli storage core device list以上这个命令将会列出这台ESXi主机上的所有磁盘列表，将SSD盘找出来，并且将这个SSD盘的ID复制下来，后面会用到。
（一般来说，SSD盘的容量比普通硬盘小很多，所以可以根据容量轻易地将SSD盘找出来。
）然后，运行以下命令，将命令中的ID（红色部分）替换成刚刚复制下来的ID。
# esxcli storage nmp satp rule add -s VMW_SATP_LOCAL -dnaa.6b8ca3a0e81e03001a4e539c08862b30 -o enable_ssd# esxcli storage core claiming reclaim -d naa.6b8ca3a0e81e03001a4e539c08862b30下面这个命令可以验证SSD盘是否已经被成功地标记成”SSD”了：# esxcli storage core device list -d naa.6b8ca3a0e81e03001a4e539c08862b301.2.为vCenter, vSphere, VSAN添加许可证在vCenter网页客户端里，依次点击主页->主机和群集，然后选择vCenter目录，再选管理->设置->许可，点“分配许可证密钥”：在新窗口里，选择“分配新的许可证密钥”，输入新密钥后，依次点击解码->确定。
VMWare vSAN安装配置指南
1VMWare vSAN 安装配置指南环境说明管理地址：说明：各个主机之间组成带有vsan 功能的集群，每个主机需要配置一个vsan 的vmkernel 端 ⼝，类似于vmotion 端口，⽤于主机之间进⾏虚拟磁盘的数据传输，⾄少1G ，推荐使⽤10G 的以太⺴⽹网络。
VSAN 集群说明：vsan 集群⽀持主机的数量为3-8，即最小主机的数量为3，最多的主机数量为8。
本次测试环境为4个esxi 主机esxi 主机配置说明：⾄少一块SSD 硬盘和一块机械硬盘，且是本地硬盘，不是共享存储的硬盘。
且esxi 系 统单独安装在另外一块硬盘上。
本次测试环境使⽤四块硬盘，硬盘1为安装esxi 系统，硬盘2 为SSD 硬盘，硬盘3/4为传统机械硬盘同时配置⼆块专⽤⺴⽹卡给vsan ⺴⽹络使⽤。
本次测试vmotion 、vsan 和管理⺴⽹络共⽤两块⺴⽹卡。
配置如下AD:192.168.1.254 ESXi01: 192.168.1.201 ESXi02: 192.168.1.202 ESXi03: 192.168.1.203ESXi04:192.168.1.204 vCenter: 192.168.1.200VSAN 地址:esxi01:172.16.20.201 esxi02: 172.16.20.202esxi03: 172.16.20.203 esxi04: 172.16.20.204VC添加ESXi主机1.VC中添加esxi主机2.输⼊入esxi的IP地址3.输⼊入esxi主机的⽤户和密码4.显⽰示esxi的ssl证书指纹5.显⽰示esxi相关信息6.分配esxi主机的许可证书，本次测试为评估模式7.是否启⽤主机锁定模式8.指定虚拟机的清单位置9.即将完成添加显⽰示信息10.完成4个主机的添加vSAN⺴⽹络配置1.选择esxi主机，选择“管理”，"⺴⽹络"，选择“VMkernel适配器”，选择vmk0，然后编辑2.启⽤“vMotion”3.选择添加“VMkernel”适配器4.选择“VMkernel⺴⽹络适配器”5.选择现有标准交换机（可以使⽤标准交换机也可以使⽤分布式交换机）6.输⼊入⺴⽹络标签“VSAN”，勾选“虚拟SAN流量”7.输⼊入IP地址，类似于vMotion类型的内部地址，即⽤于4个主机之间进⾏通信，不需要和外部进⾏通信8.显⽰示相关信息，然后完成添加，重复以上步骤为其它3个esxi主机完成vmotion及vsan⺴⽹络的设置模拟SSD1.本次测试环境使⽤普通的VMDK⽂文件来模拟本地磁盘，正常情况下显⽰示为“⾮非SSD”2.登⼊入esxi，输⼊入以下两条命令，⼿手⼯工指定mpx.vmhba1:C0:T1:L0设备（即20G的磁盘）为SSD磁盘3.指定后的显⽰示效果创建集群1.创建集群2.输⼊入集群名字，打开“虚拟SAN”，选择“⼿手⼯工”模式，vSphere HA暂时先不启⽤3.选择“许可”4.选择“许可证”，选择“群集”，选择刚才创建的群集，选择“分配许可证密钥”5.选择vSAN许可证密钥，集群只有输⼊入许可证密钥后才能使⽤该功能，不然后⾯面创建磁盘组会显⽰示可⽤空间为0Byte6.把4个esxi主机添加到刚才创建的集群中。
VMWare vSAN系统架构和部署规划
VMWare vSAN 系统架构和部署规划VMware vSphere 7.0VMware vSAN 7.0目录关于《vSAN 规划和部署》61 vSAN 简介7vSAN 概念7vSAN 的特性8vSAN 术语和定义9vSAN 和传统存储12构建vSAN 群集12vSAN 部署选项13与其他VMware 软件集成15vSAN 的限制162 启用vSAN 的要求17vSAN 的硬件要求17vSAN 的群集要求19vSAN 的软件要求19vSAN 的网络要求19许可证要求203 设计和优化vSAN 群集21vSAN 存储组件设计和大小调整21规划vSAN 中的容量22vSAN 中的闪存缓存设备设计注意事项24vSAN 中的闪存容量设备设计注意事项25vSAN 中磁盘的设计注意事项26vSAN 中存储控制器的设计注意事项27设计和优化vSAN 主机27vSAN 群集的设计注意事项28设计vSAN 网络29为vSAN 网络连接创建静态路由31vSAN 网络连接的最佳做法31设计和优化vSAN 故障域32使用引导设备和vSAN 33vSAN 群集中的持久日志记录334 为vSAN 准备新的或现有的群集35选择或验证存储设备的兼容性35准备存储36准备存储设备36使用ESXCLI 将闪存设备标记为容量设备37使用ESXCLI 取消标记用作容量设备的闪存设备38使用RVC 将闪存设备标记为容量设备39为vSAN 提供内存40为vSAN 准备主机40vSAN 与vCenter Server 的兼容性40准备存储控制器40配置vSAN 网络41有关vSAN 许可证的注意事项425 创建vSAN 群集43vSAN 群集的特性43创建vSAN 群集之前44使用快速入门功能配置并扩展vSAN 群集45使用快速入门功能配置vSAN 群集46手动启用vSAN 48为vSAN 设置VMkernel 网络48创建vSAN 群集49使用vSphere Client 配置vSAN 群集49编辑vSAN 设置51在现有群集上启用vSAN 51配置vSAN 集群的许可证设置52查看vSAN 数据存储53使用vSAN 和vSphere HA 54使用vCenter Server 部署vSAN 55禁用vSAN 56关闭并重新启动vSAN 群集566 使用延伸群集将数据存储扩展到两个站点58延伸群集简介58延伸群集设计注意事项60使用延伸群集的最佳做法61延伸群集的网络设计62使用快速入门功能配置延伸群集63手动配置vSAN 延伸群集64更改首选故障域65更改见证主机66部署vSAN 见证(Witness) 设备66在见证设备上设置vSAN 网络67配置管理网络67为见证流量配置网络接口68将延伸群集转换为标准vSAN 群集70关于《vSAN 规划和部署》《vSAN 规划和部署》介绍了如何在vSphere 环境中设计和部署vSAN 群集。
