电路及电子技术基础复习提纲(2014-2015第2学期)

合集下载

电工与电子技术(2)》重点复习提纲

电工与电子技术(2)》重点复习提纲

(壹)一、填空题1.自由电子导电成为型半导体的主要导电方式;空穴导电成为型半导体的主要导电方式。

2.半导体二极管加向电压时导通,加向电压时截止。

硅二极管的正向导通电压为 ~ V;锗二极管的正向导通电压为 ~ V。

3.稳压二极管工作于击穿区,稳压二极管与一般二极管不一样,它的击穿是。

当去掉反向电压之后,稳压二极管又恢复。

4.晶体管有放大、饱和和截止等三种工作状态。

工作于放大状态的条件是发射结向偏置,集电结向偏置;工作于饱和状态的条件是发射结向偏置,集电结向偏置;工作于截止状态的条件是发射结向偏置,集电结向偏置。

5,运算放大器工作于线性区时,分析依据有两条:i i+-=≈,u+≈。

6.负反馈放大电路有负反馈、负反馈、负反馈和负反馈等四种类型。

7,振荡电路产生自激振荡的条件是:(1)相位条件,即必须是反馈;(2)幅值条件,即︱uA F︱>。

采用为选频电路的称为RC正弦波振荡电路;采用为选频电路的称为LC正弦波振荡电路。

8.串联型稳压电路由,,和等四部分组成。

二、单项选择题1.在图2.1所示电路中,设二极管是理想器件,AO两端的电压U AO为。

A.4V;B.-4V;C.-10V;AO图2.12.在图2.2电路中,二极管D1、D2、D3的工作状态为。

A.D1、D2截止,D3导通;B.D1导通,D2、D3截止;C.D1、D2、D3均导通;D.D1、D2、D3均截止。

图 2.23.在图2.3电路中,稳压管DZ 1和DZ 2的稳定电压分别为5V 和7V ,则U O = 。

A .0V ; B .7V ; C .5V 。

图2.34. 测得某放大电路某晶体管三个极的电压分别为 -9V , -6.2V , -6V ,则 -6.2V 的那个极为 极。

A .集电极;B .基极;C .发射极;5.对某电路中一个NPN 晶体管进行测试,测得U BE >0,U BC <0,U CE >0,则该管工作在 。

A .放大区; B .饱和区; C .截止区。

电路与电子技术复习提纲(20100520)

电路与电子技术复习提纲(20100520)

《电路与电子技术》复习大纲一、课程考核方式闭卷考试。

平时成绩占总成绩的20%;期末考试占总成绩的80%。

考试时间:请自备计算器,考试期间不得相互借用,严禁通过计算器传递答案等作弊行为!二、考试题型1.选择题(10题共20分)2.计算分析题(8题共80分)只有两个小时,请注意把握时间!三、复习大纲1.电路分析基础:(1)理解电路模型及理想电路元件的物理性质,理解电压、电流参考方向的概念,理解额定值的意义、掌握电功率的计算方法;(2)掌握R、L、C元件的特性及欧姆定律的应用;(3)掌握克希荷夫电流、电压定理,理解电位及参考电位的概念;(4)理解等效电路的概念,掌握电阻的串并联等效、电压源和电流源之间的等效变换方法;(5)了解分析电路的支路电流法,掌握节点电压法;(6)掌握线性电路的叠加原理,等效电源定理(戴维南定理、诺顿定理)在电路分析中的应用;(7)理解正弦交流电的基本概念,掌握正弦量的三要素以及正弦交流电压、电流的有效值、相量表示方法及相量图;(8)掌握用相量法分析正弦稳态电路的方法;(9)理解正弦稳态功率的概念,掌握有功功率、无功功率及视在功率的计算方法;(10)理解功率因数的概念,掌握功率因数提高的计算并理解功率因数提高的经济意义;(11)了解电路谐振的概念、特征和条件;(12)了解电路的暂态过程及电路微分方程的建立,理解换路定律和时间常数的概念;(13)理解电路的零输入响应、零状态响应、全响应、暂态响应、稳态响应的概念,掌握直流或无源电路的特点及组成原则。

2.模拟电子技术:(1)掌握单相整流、滤波、稳压管稳压电路的工作原理,电路分析及相应的计算,了解集成稳压器的应用。

(2)了解半导体二极管、稳压管、三极管的工作原理,掌握它们的外特性和主要参数;(3)理解共发射极单管放大电路的组成原理,掌握静态工作点的计算与调整,掌握三极管的微变等效模型和放大电路的微变等效电路分析方法,掌握放大电路输入输出电阻的概念与计算,理解射极输出器的原理、特点及其在多级放大电路中的应用;(4)理解多级放大电路耦合的概念,掌握多级放大电路静态和动态计算,了解放大电路频率的概念;(5)了解反馈的概念,掌握负反馈的类型及判断,理解负反馈对放大电路性能的影响;(6)了解差动放大电路的工作原理和特点;(7)了解集成运算放大器的基本组成和主要参数,理解集成运算放大器的电压传输特性;(8)掌握理想运算放大器的条件和特征,掌握用集成运算放大器组成的比例、求和、微分、积分运算电路的工作原理;(9)了解集成运算放大器非线性应用的概念,了解集成电压比较器的工作原理和外特性;3.数字电子技术(1)掌握与门、或门、非门、异或门的逻辑功能,了解TTL集成门电路的应用;(2)掌握逻辑代数的基本运算法则和应用逻辑函数化简简单的逻辑函数式;(3)理解卡诺图的构成原则和特点,掌握利用卡诺图来化简逻辑函数式;(4)掌握较简单组合逻辑电路的分析和设计方法;(5)了解加法器、8421编码器和二进制译码器的工作原理,理解LED七段显示译码驱动器的功能;(6)理解触发器的基本概念,掌握基本R—S 触发器、同步R-S触发器、J—K触发器、D触发器的外部逻辑功能及符号表示;(7)理解用触发器构成寄存器、移位寄存器、计数器的工作原理,掌握计数器电路的分析方法;(8)了解555集成定时器的工作原理,掌握用集成定时器组成的单稳态触发器和多谐振荡器的工作原理;(9)了解数模转换器和模数转换器的作用。

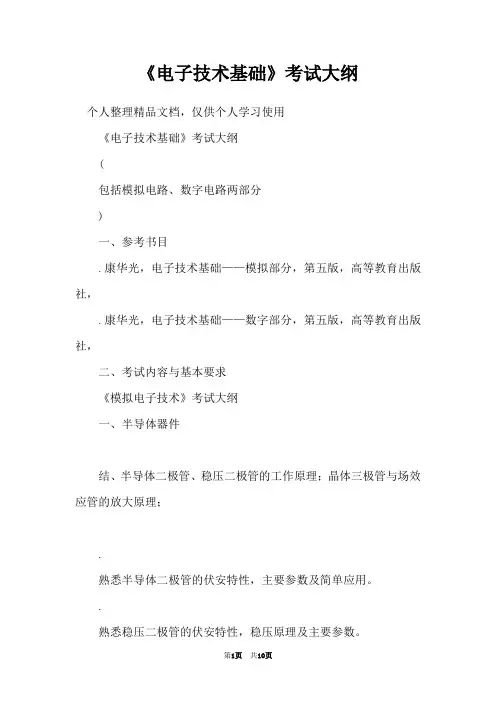

《电子技术基础》考试大纲

《电子技术基础》考试大纲

《电子技术基础》考试大纲个人整理精品文档,仅供个人学习使用《电子技术基础》考试大纲(包括模拟电路、数字电路两部分)一、参考书目.康华光,电子技术基础——模拟部分,第五版,高等教育出版社,.康华光,电子技术基础——数字部分,第五版,高等教育出版社,二、考试内容与基本要求《模拟电子技术》考试大纲一、半导体器件结、半导体二极管、稳压二极管的工作原理;晶体三极管与场效应管的放大原理;.熟悉半导体二极管的伏安特性,主要参数及简单应用。

.熟悉稳压二极管的伏安特性,稳压原理及主要参数。

理解双极性三极管的电流放大原理,伏安特性,熟悉主要参数。

二、放大器基础放大电路的性能指标和电路组成及静态分析;稳定静态工作点的偏置电路;放大电路的动态分析,三种基本组态放大电路;场效应管放大电路性能指标分析;运算放大器放大电路性能指标分析。

.理解放大电路的组成原则。

.理解静态、动态、直流通路、交流通路的概念及放大电路主要动态指标的含义。

.熟悉放大电路的静态和动态分析方法。

掌握调整静态工作点的方法。

.掌握计算三种组态放大电路的静态工作点和动态指标。

三、放大器的频率参数频率特性的基本概念与分析方法;放大器频率分析,三极管的频率参数;共射极接法放大电路的频率特性;场效应高频等效电路,运算放大器的高频等效电路。

.理解阻容耦合共射放大电路的频率特性。

.理解三极管的频率参数。

.了解多级放大电路频率特性的概念。

四、放大电路中的负反馈负反馈的基本概念;负反馈对放大器性能的影响;深度负反馈的计算;反馈放大电路的稳定性分析。

.理解反馈,正反馈,负反馈,直流反馈,交流反馈,开环,闭环,反馈系数,反馈深度,电压反馈,电流反馈,串联反馈,并联反馈等概念。

.熟悉负反馈类型的判断。

.掌握各种基本组态负反馈对放大电路性能的影响。

1/3个人整理精品文档,仅供个人学习使用.掌握深度负反馈放大电路增益的估算方法。

五、功率放大器功率放大器的原理;互补推挽功率放大器();功率放大器的其它电路;集成功率应用电路。

电工电子技术复习提纲精编WORD版

电工电子技术复习提纲精编WORD版

电工电子技术复习提纲精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】电工电子技术《复习提纲》一、填空题(每空1分,共20分)1、最基础的逻辑门电路有与门、或门和非门电路。

2、一个纯电容接在直流电源上,其容抗XC= 无穷大,电路稳定后相当于断开状态。

3、电荷的定向移动形成电流,我们规定正电荷定向运动方向为电流的方向。

金属导体中自由电子的运动方向与电流方向相反。

4、一个完整的电路,一般应由电源、负载、中间环节(导线、开关等)三部分组成。

5、基尔霍夫第二定律是关于回路电压的定律,其数学表达式为∑U=0 。

6、125μA= 125×10-6 A; 5MΩ= 5×106Ω。

7、各进制数之间的相互转换:(56)10=( 111000 )2(11001)2=( 25 )10( 37 )10 =(100101)2( 15 )10=(1111)28、实际生产和生活中,工厂的一般动力电源电压标准为380V ;生活照明电源电压的标准一般为220V ;一般情况下规定36V 伏以下的电压为安全电压。

9、电压源是一种能产生电压的电源装置;电流源是一种能产生电流的电源装置。

10、电源和负载的本质区别是:电源把非电能转换为电能,负载把电能转换为非电能。

11、电源电动势的方向规定是由低电位端指向高电位端,即电位升高的方向。

12、电路有三种状态,分别是:通路状态、短路状态、开路状态。

13、三相四线制系统是指由三根相线和一根中性线组成的供电系统。

14倍,线电压的相位超前相应相电压的π/6。

15、晶体管的三个电极分别称为E:发射极,B:基极,C:集电极。

16、基本放大电路的核心元件是三极管,其作用是放大电流。

17、电力系统由发电厂、电力网、用户三分组成。

18、用万用表测量直流电流时,两表笔应串联接到被测电路中;测量直流电压时,两表笔应并联接到被测电路中。

电子技术基础(数电、模电)复习资料

电子技术基础(数电、模电)复习资料

电子技术基础(数电、模电) 复习资料一 、填空题1. N 型半导体中的多数载流子是 ,少数载流子是 , P 型半导体中的多数载流子是 ,少数载流子是 。

答案:自由电子、空穴、空穴、自由电子2. 二级管的伏安特性可分为 、 和三部分来说明。

答案:正向特性、反向特性、反向击穿特性 3. 使用环路增益波特图判断是否处在自激状态: 稳定状态时 、自激状态时 、 临界状态时 。

答案: 、4. 多级放大电路的常用耦合方式有 、 和 。

答案:阻容耦合、直接耦合、变压器耦合5. 放大电路有 、 和三种工作状态答案:甲类工作状态、甲乙类工作状态、乙类工作状态6. 理想运算放大器工作在线性区时满足“虚短”和“虚断”,“虚短”是 指 ,用公式表达为 ,“虚断”是指 用公式表达为 。

答案:理想运放的差模输入电压等于零、 、 理想运放的输入电流等于零、 。

7. 按输入电压允许的极性分类,乘法运算电路可分为 、 和 。

答案:四象限乘法电路、二象限乘法电路、单象限乘法电路8. 正弦波振荡电路是指电路本身能自动产生特定 、 和 的正弦波信号。

答案:频率、振幅、稳定度9. n 个变量的逻辑函数最多可有 个最小项。

答案: 10.与非门的电压传输特性可分为 、 、 和 四个区段。

答案:截止区、线性区、转折区、饱和区1. 集成运算放大器通常由 、 、 和 四部分组成。

答案:输入级、中间级、输出级、偏置电路2. 放大电路的频率特性是指在输入正弦信号幅值不变的情况下,放大电路输出信号的 和 随频率变化的关系,以频率特性图中间平坦部分为准,将频率特性分为 、 和 。

答-+=u u 0==-+i i n2dB G f f m o c 0,<>dB G f f m o c 0,><dBG f f m o c 0,==案: 幅值、相位、中频区、低频区、高频区3. 产生正弦波振荡的幅度平衡条件和相位平衡条件表示为和 。

(完整版)电工电子技术复习提纲

(完整版)电工电子技术复习提纲

电工电子技术《复习提纲》一、填空题(每空1分,共20分)1、最基础的逻辑门电路有与门、或门和非门电路。

2、一个纯电容接在直流电源上,其容抗X C =无穷大,电路稳定后相当于断开状态。

3、电荷的定向移动形成电流,我们规定正电定向运动方向为电流的方向。

金属导体中自由电子的运动方向与电流方向相反。

4、一个完整的电路,一般应由电源、负载、中间环节(导线、开关等)三部分组成。

5、基尔霍夫第二定律是关于回路电压的定律,其数学表达式为刀U=0 。

-6 6& 125 口A= 125 X 10 A ; 5M Q = 5X 10 Q。

7、各进制数之间的相互转换:(56) 10= ( 111000 ) 2 ( 11001) 2= ( 25 ) 10(37 ) 10 = (100101) 2 ( 15 ) 10= (1111) 28、实际生产和生活中,工厂的一般动力电源电压标准为380V ;生活照明电源电压的标准一般为220V ;一般情况下规定36V 伏以下的电压为安全电压。

9、电压源是一种能产生电压的电源装置;电流源是一种能产生电流的电源装置。

10、电源和负载的本质区别是:电源把非电能转换为电能,负载把电能转换为非电能11、电源电动势的方向规定是由低电位端指向高电位端,即电位升高的方向。

12、电路有三种状态,分别是:通路状态、短路状态、开路状态。

13、三相四线制系统是指由三根相线和一根中性线组成的供电系统。

14、对称三相电源的线电压是相电压的倍,线电压的相位超前相应相电压的n /6。

15、晶体管的三个电极分别称为E:发射极,B: 基极,C: 集电极。

16、基本放大电路的核心元件是三极管,其作用是放大电流。

17、电力系统由发电厂、电力网、用户三分组成。

18、用万用表测量直流电流时,两表笔应串联接到被测电路中;测量直流电压时,两表笔应并联接到被测电路中。

19、某三极管I B=20U A 寸,lc=1mA I B=40U A寸,lc=2mA,则B = 50 。

电子电工技术复习提纲

电子电工技术复习提纲

1、PN结:电子、空穴、P型半导体、N型半导体PN结的单向导电性:正向偏置、反向偏置2、二极管的基本电特性伏安特性曲线:死区、正向导通区;反向截止区、反向击穿区3、二极管的应用:习题7、84、三极管NPN型基本偏置:放大电路中的偏置要求:射正集反5、三极管基本作用:放大、开关2种作用6、三极管状态的判断:P28例题1-2、例题1-37、习题9、11、12第二章1、基本放大电路:直流静态分析P39例题2-1交流动态分析P40例题2-32、放大电路的三种基本组态:P473、反馈电路的分类:正反馈---振荡器;负反馈----放大电路4、反馈电路框图:各个量的关系P48;开环、闭环的概念、开环、闭环增益表达式、反馈深度5、反馈类型的判断:习题15、166、集成运放的组成框图:P607、理想集成运放的两大特点:虚短、虚断8、集成运放的应用:基本运算同相比例、反向比例、求和、差分运算9、低频功率放大器:甲、乙、甲乙类10、乙类互补推免功率放大电路:最大效率:78.5%11、习题5、7、10、11、12、14、17第三章1、不同数制之间的互相转换2、8421BCD码与二进制、十进制数的互换3、与、或、非基本逻辑功能4、与非、或非、异或、同或基本逻辑功能5、基本定律公式:P966、反演函数、对偶函数的求解规则7、最小项:什么是最小项?最小项的特点、性质8、卡诺图化简函数9、习题1、2、3、4、5、6、8、10(特别是含有无关项的化简)1、TTL 门电路中的输入负载特性:i R <0.7Ω时,输入电平相当于低电平;i R >1.4Ω时,输入电平相当于高电平。

2、OC 门的逻辑功能以及应用。

3、三态门的逻辑功能以及应用,输出三种状态:1、0、高阻态。

4、TTL 门电路的使用注意点:教材P120—P1215、组合罗电路的分析:例题4-26、译码器及应用:例题4-47、数据选择器及应用:例题4-68、习题2、3、4、5、6、7、9、10(a )、15(1)、16、19第五章1、基本RS 触发器(锁存器): 特征方程:n n Q R S Q +=+1, 约束方程:1=+R S (与非门构成)、0=SR (或非门构成)特征真值表:功能:保持、置0、置1、禁止状态电路符号:2、钟控RS 触发器:n n Q R S Q +=+1)1(=cp约束方程:0=SR电路符号:功能:特征真值表:3、钟控D 锁存器:特征方程:)1(1==+cp D Q n电路符号:功能:置0、置1。

电工学与电子技术复习大纲(教材:电工电子技术(第二版 第一分册)李晓明)

电工学与电子技术复习大纲(教材:电工电子技术(第二版 第一分册)李晓明)

电工学与电子技术复习大纲知识点:第一章电路分析基础1.1电路元件1. 了解电路的组成,及电路的功能。

2. 电路模型1)了解理想电路元件是具有某种确定的电磁特性的元件。

2)理解理想电路元件的引入是为了简化对实际电路元件的分析。

3)了解实际电路元件不同情况下可等效为一个或多个理想电路元件的组合,如线圈。

不同的实际电路元件如果具有相同的电磁特性可用同一理想电路元件进行分析。

4)理解引入电路模型是为了简化对实际电路的分析。

3. 电路中常用的物理量1)了解电压、电流和电功率的微观表达式。

2)理解参考方向引入的意义。

3)掌握电压与电流参考方向的两种表示方法。

4)掌握电压与电流参考方向相关联与不相关联时对于欧姆定律表达式以及求产生功率和消耗功率的表达式的不同。

4. 电阻、电容和电感元件1)掌握电阻、电容和电感元件的伏安关系的表达式,注意欧姆定律仅仅适用于线性电阻元件。

2)理解电容和电感是有记忆性的元件,并掌握他们储能表达式。

5. 理想电压源与理想电流源1)理想电压源和理想电流源的定义和重要特征。

2)理想电压源的串联可进行代数和,理想电流源的并联可进行代数和。

6. 实际电源的模型及其互换等效1)理解实际电源的模型,即实际电源可等效为理想电压源和电阻的串联也可以等效为理想电流源和电阻的并联。

2)掌握两种模型之间的相互转换。

3)掌握电源的三种状态,及对应的电压与电流的计算。

关于等效:电路等效1).B和C两部分电路等效的条件:具有相同的V AR(伏安关系)。

2). B和C两部分电路等效的对象是外电路,B和C两者并不相等。

等效的应用:1).电阻的串并联。

(注意上课所做的练习)2).理想电压源的串联可进行代数和,理想电流源的并联可进行代数和。

3).任意元件和理想电压源并联可等效为理想电压源,任意元件和理想电流源串联可等效为理想电流源。

4).实际电源可等效为理想电压源和电阻的串联,或者理想电流源和电阻的并联,两种模型可相互转换,注意其转换条件。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
I = I′+ I″= 2+(-1)=1A
例1
t=0时 ,开关K打开,求t>0后的iL、uL
解 这是一个RL电路全响应问题,有:
8
iL (0 ) iL (0 ) U S/R 1 6 A+
K(t=0)
24V L /R 0 .6 /1 1 2 /2 s0–
4
+ uL -
iL 0.6H
零输入响应: 零状态响应: 全响应:
电路及电子技术基础复习提纲(2014-2015 第2学期)
考试题型: 1、填空题(30分,每空1分) 2、选择题(20分,每题2分) 3、简答题(30分,每题5分)
1)节点电压法和网孔电流法 2)求等效电阻 3)叠加定理 4)运算电路分析 5)逻辑函数的化简 6)真值表写逻辑函数 4、综合题 (20分,共3题) 1)用三要素求解一阶电路响应 2)单管放大电路的分析(静态工作点,动态性能指标) 3)组合逻辑电路分析与设计
重要知Байду номын сангаас点:
1、基本逻辑运算,最小项定义及性质,OC门和三态门特点,会利用代数化简法或卡诺图化简法化简逻 辑函数(大题),会用真值表写出逻辑函数,或者能写出逻辑函数的对偶和反函数(大题)。
2、组合逻辑电路的分析与设计(大题),常用组合逻辑电路(编码器,译码器等)的 特点。
3、时序逻辑电路(计数器)特点。
9、掌握KCL与KVL,等效电阻的求解(大题)
10、网孔电流法,节点电压法列方程求解电路(大题),会求戴维南等效电路,掌握叠加定理分析电路 (大题)。
11、用三要素法求解一阶电路的响应(大题)。
12、正弦信号三要素概念。
例1:电路如图所示,已知R1=6, R2=15, R3=R4=5。试求ab两端和cd两端的等效电阻。
4、N型半导体和P型半导体的特点,PN结的单向导电性;二极管伏安特性 ;稳压二极管反向击穿时的稳 压作用。
5、三极管(NPN、PNP)三个极的电流方向及电流关系;会根据三极管三个极的电位判断三极管的类型, 三个极的辨认;三极管的三个工作区以及在每个区发射结、集电结的状态(正扁还是反扁)。
6、理想集成运算放大器特点,利用虚断和虚断分析基本运算放大器电路(比例,加减运算电路)的输入 与输出运算关系(大题)
7、会画放大电路的直流通路、交流通路、三极管微变等效电路; 会求放大电路 静态工作点,以及动态 性能分析(输入电阻、输出电阻、电压放大倍数)(大题);会判断、区分共射电路、共基电路、共集 电路,以及每种放大电路的特点;
8、电流,电压定义及单位,参考方向,关联参考概念,功率的计算及判断,电容和电感元件特点及电压 与电流的关系,电压源及电流源特点。
例9.2,例9.3
谢谢!
图2.6
I1
U1 1
6 1
6
A
I2
U1
U2 2
6 12 2
3
A
I3
U2 3
12 3
4
A
10 4A
10 I
10 4A
10 I′
10
10
I′ ′
10 + 20V 10
10 + 20V

用叠加原理求:I= ?
4A电流源单独作用时:
I'41 2A 2
20V电压源单独作用时:
I'' 20 1A 1010
根据叠加定理可得电流I
Rab=R1+R2//(R3+R4) Rcd=R3//(R2+R4)
根据各电阻中的电流、电压是否相同来判断电阻的串联或并联。
1 如图2.6所示电路,采用节点电压法求各支路的电流
节点电压方程为
1
1 2
U
1
1 2U2
3
1 2
U
1
1 2
1 3
U
2
7
解得 U 16V ,U 212V
根据支路电流与节点电压的关系,有
9.1.3组合逻辑电路的设计
设计组合逻辑电路,一般遵循以下步骤: • (1)根据实际问题,确定输入变量与输出变量,及它们之间的逻辑关系;定义变量逻辑状
态含义,即确定逻辑状态0和1的实际意义;列写真值表。 • (2)根据真值表写逻辑表达式,并化简成最简“与或”逻辑表达式。 • (3)选择门电路和型号。 • (4)按照门电路类型和型号变换逻辑函数表达式 • (5)根据逻辑函数表达式画逻辑图。
首先求解Q点
当有旁路电容CE时,电阻RE被交流短路,其微变等效电路如图6.20(a)所示。 图6.20(a)
例: 电路如下图所示,已知 R1= 10 k ,RF = 50 k 。 求: 1. Auf 、R2 ;
2. 若 R1不变, 要求Auf为 – 10, 则RF 、 R2 应为多少?
RF 解:1. Auf = – RF R1
= –50 10 = –5
R1
+

+
+
ui
+
uO

R2

R2 = R1 RF =10 50 (10+50)
= 8.3 k
2. 因 Auf = – RF / R1 = – RF 10 = –10 故得 RF = –Auf R1 = –(–10) 10 =100 k
R2 = 10 100 (10 +100) = 9. 1 k
iL(t)6e20 tA iL(t)1224(1e20t)A i L ( t ) 6 e 2 t 0 2 ( 1 e 2 t) 0 2 4 e 2 tA 0
6.2 在图6.18所示电路中,已知VCC=12V,RB1=15kΩ,RB2=5kΩ,RC=5.1kΩ,RE=2.3kΩ, RL=5.1kΩ;三极管的β=50,rbe=1.5kΩ,导通时的UBEQ=0.7V。估算静态工作点Q,并分别求出有和无 CE两种情况下的放大倍数和输入、输出电阻。
