工业用高温无线传感器节点的设计
工业无线传感器网络的设计与实现
工业无线传感器网络的设计与实现随着工业自动化程度不断提高，工业无线传感器网络（Industrial Wireless Sensor Network，简称IWSN）在实际应用中得到了广泛的推广和应用。
对于工业环境中的大规模数据采集和处理来说，IWSN具有成本低、可靠性高、易于部署等优点。
本文将介绍IWSN的设计与实现，包括系统架构、网络拓扑结构、协议栈、节点设计等。
一、系统架构IWSN的系统架构分为三层：应用层、传输层和物理层。
其中，应用层负责数据采集、存储和处理；传输层负责网络的通信；物理层负责无线信号的传输和接收。
这三层之间的接口和协议需要进行详细的设计和规划，以确保整个系统的稳定性和可靠性。
二、网络拓扑结构IWSN的网络拓扑结构通常分为星形、树形和网状三种结构。
其中，星形网络结构是最简单的结构，每个传感器节点都直接连接到一个中心节点。
树形网络结构是一种组合型拓扑结构，以单个节点为根，实现向下架构的无线传输。
网状网络结构是一种比较复杂的结构，节点之间不仅可以相互通信，还可以通过多条路径进行数据传输。
针对不同的应用场景，可以根据实际需求选取相应的网络拓扑结构。
三、协议栈IWSN的协议栈通常分为应用层协议、传输层协议、网络层协议、数据链路层协议和物理层协议五层。
应用层协议负责数据采集、存储和处理；传输层协议实现全网络数据传输和路由选择；网络层协议负责节点的管理和组网；数据链路层协议实现同步传输、差错检测和纠错；物理层协议负责传输和接收无线信号等。
在协议栈中，各层之间需要进行协议协商和参数配置，以保证整个系统的运转。
四、节点设计IWSN的节点设计涉及到硬件和软件两个方面。
硬件方面，需要选择适合的传感器和通信模块，保证数据采集和无线传输的功能。
软件方面，需要选择相应的嵌入式操作系统和驱动程序，实现系统稳定运行和数据的管理与处理。
同时，节点的电源管理和自愈能力也是设计过程中需要考虑的问题。
总而言之，工业无线传感器网络的设计与实现涉及到多个方面，需要全面考虑系统的可靠性、稳定性和成本效益等因素。
无线传感器节点的设计与实现
无线传感器节点的设计与实现随着科技的日新月异，人们的生活离不开电子设备。
其中，无线传感器网络技术的应用越来越广泛，比如环境监测、智能物流、健康监护等领域。
在传感器网络中，传感器节点是其中最基本的构建单元，因此，对传感器节点的设计与实现显得尤为重要。
无线传感器节点的需求用不同的传感器进行监测的信息需要被传送到相应的接收器或者基站上，而传感器网络就是一些由传感器节点组成，能够完成信息采集、处理、传输功能的系统。
因此，在设计传感器节点时需要考虑多方面的因素。
首先，节点的设计应该兼顾小型化和高稳定度。
由于传感器的应用领域很多，节点需要具备小尺寸的优势，才能在不同的环境中进行布置。
同时，由于往往这些传感器会用于长时间的运作，节点也需要有较高的稳定度，不易发生设备故障。
其次，设计节点时需要考虑到能耗和网络拓扑。
由于无线传感器网络中很多节点都是安装在较为原始的环境下，因此节点需要有长时间的电池寿命。
同时，节点通常被设计成分布式的树状网络拓扑结构，需要在此基础上构建通信系统，实现高效的数据传输。
最后，节点的设计还需要兼顾安全性和通信效率。
为了保证传输的信息能够达到预期的效果，需要考虑网络的加密和传输协议，避免信息泄露和任意性干扰。
同时，传感器的数据收集和传输应该具备一定的效率和速率，以方便用户及时了解所监测的数据。
节点的硬件设计传感器节点的硬件设计需要包括处理器、传感器、电源模块、通信模块等部分。
其中，有一些关键的部分需要进行重点关注，如集成度、功耗和延迟等。
集成度：传感器节点的集成度越高，节点的整体体积将越小，但是在传感器网络中也存在相应的缺点。
在传感器网络中，通信和计算的能力需要一定的处理器性能，而在小型结构中会缺乏高性能处理器。
因此，集成度应该在保持设备小型化的情况下适度控制。
功耗：对于传感器节点来说，能耗管理是一大考验。
在低功耗模式下，节点是处于睡眠状态的，会依靠定时唤醒实现采集和传输数据的目的。
因此，节点的功耗需在保证采集和传输性能的同时，降低其功耗。
简述无线传感器硬件节点的设计特点及要求
简述无线传感器硬件节点的设计特点及要求无线传感器硬件节点是用于采集和传输环境信息的设备，具有以下设计特点和要求：1. 小型化：无线传感器硬件节点需要具备小型化设计，以便于灵活部署在各种环境中。
小型化设计有助于降低节点的体积和重量，提高其移动性和便携性。
2. 低功耗：无线传感器硬件节点通常是由电池供电，因此需要具备低功耗设计，以延长节点的使用寿命。
低功耗设计涉及到优化电路结构、选择低功耗组件和算法优化等方面。
3. 多传感器集成：无线传感器硬件节点通常集成多种传感器，用于采集多种环境信息。
因此，节点的设计要考虑传感器的选择和集成，以适应不同环境的监测需求。
4. 数据处理和存储：无线传感器硬件节点需要具备一定的数据处理和存储能力，以便于对采集到的数据进行分析和存储。
节点的设计应考虑合适的处理器和存储器，并采用适当的数据处理算法。
5. 通信能力：无线传感器硬件节点需要具备无线通信能力，将采集到的数据传输到数据中心或其他节点。
节点的设计应考虑合适的无线通信模块和协议，以实现可靠的数据传输。
6. 高可靠性：无线传感器硬件节点通常部署在复杂和恶劣的环境中，因此需要具备高可靠性，以确保数据的准确性和稳定性。
节点的设计应考虑防水、抗干扰和耐高温等能力。
7. 易部署和维护：无线传感器硬件节点的设计应简单易用，方便部署和维护。
节点的安装和维护应尽可能简单，并提供远程监控和管理功能，以减少人工成本和工作量。
综上所述，无线传感器硬件节点的设计特点和要求包括小型化、低功耗、多传感器集成、数据处理和存储、通信能力、高可靠性以及易部署和维护。
这些特点和要求的实现可以提高无线传感器系统的性能和可靠性，进而促进其在各个领域的应用和推广。

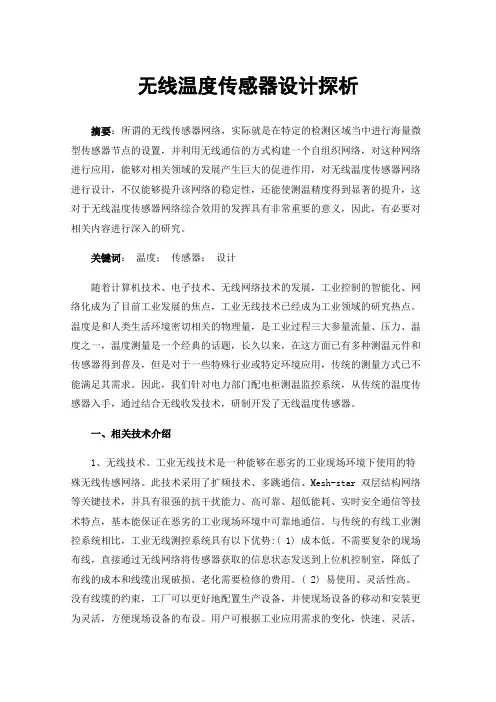

无线温度传感器设计探析
无线温度传感器设计探析摘要：所谓的无线传感器网络，实际就是在特定的检测区域当中进行海量微型传感器节点的设置，并利用无线通信的方式构建一个自组织网络，对这种网络进行应用，能够对相关领域的发展产生巨大的促进作用，对无线温度传感器网络进行设计，不仅能够提升该网络的稳定性，还能使测温精度得到显著的提升，这对于无线温度传感器网络综合效用的发挥具有非常重要的意义，因此，有必要对相关内容进行深入的研究。
关键词：温度；传感器；设计随着计算机技术、电子技术、无线网络技术的发展，工业控制的智能化、网络化成为了目前工业发展的焦点，工业无线技术已经成为工业领域的研究热点。
温度是和人类生活环境密切相关的物理量，是工业过程三大参量流量、压力、温度之一，温度测量是一个经典的话题，长久以来，在这方面已有多种测温元件和传感器得到普及，但是对于一些特殊行业或特定环境应用，传统的测量方式已不能满足其需求。
因此，我们针对电力部门配电柜测温监控系统，从传统的温度传感器入手，通过结合无线收发技术，研制开发了无线温度传感器。
一、相关技术介绍1、无线技术。
工业无线技术是一种能够在恶劣的工业现场环境下使用的特殊无线传感网络。
此技术采用了扩频技术、多跳通信、Mesh-star 双层结构网络等关键技术，并具有很强的抗干扰能力、高可靠、超低能耗、实时安全通信等技术特点，基本能保证在恶劣的工业现场环境中可靠地通信。
与传统的有线工业测控系统相比，工业无线测控系统具有以下优势:( 1) 成本低。
不需要复杂的现场布线，直接通过无线网络将传感器获取的信息状态发送到上位机控制室，降低了布线的成本和线缆出现破损、老化需要检修的费用。
( 2) 易使用、灵活性高。
没有线缆的约束，工厂可以更好地配置生产设备，并使现场设备的移动和安装更为灵活，方便现场设备的布设。
用户可根据工业应用需求的变化，快速、灵活、方便、低成本地重构工业测控系统。
( 3) 高可靠、易维护。
在有线系统中，电缆间的连接器易损坏，并且线缆容易被误操作所破坏，检修起来非常不方便，增加了维护的难度和维护成本。
基于ZigBee技术的无线温度传感器网络节点的设计的开题报告
基于ZigBee技术的无线温度传感器网络节点的设计的开题报告一、课题来源随着物联网技术的发展，传感器网络在各个领域的应用也越来越广泛。
无线传感器网络是其中的重要组成部分。
其中，基于ZigBee技术的无线传感器网络因其低功耗、自组织、自修复等特点，逐渐受到人们的关注和应用。
本课题旨在设计一种基于ZigBee技术的无线温度传感器网络节点，用于监测温度变化，广泛应用于农业、医疗、工业自动化等领域。
二、研究目的本研究的主要目的是设计一种基于ZigBee技术的无线温度传感器网络节点，用于实时监测温度变化，并将数据通过无线传输到基站或云端服务器中。
具体研究内容如下:1. 设计和实现温度传感器节点硬件电路。
2. 编写ZigBee协议栈和驱动程序，实现无线通信。
3. 通过集成开发环境编写嵌入式代码，实现温度数据的采集和传输。
4. 实现与基站或云端服务器的数据交互。
5. 测试和优化设计的无线温度传感器网络节点。
三、研究方法1. 硬件设计：使用Altium Designer或Eagle软件，设计节点的硬件电路图和PCB布局图。
2. ZigBee协议栈和驱动程序：使用ZigBee协议栈开发工具（如Z-Stack），编写ZigBee协议栈和驱动程序。
3. 嵌入式代码编写：采用Keil或IAR等集成开发环境，编写嵌入式代码实现数据采集和传输。
4. 数据交互：使用串口、TCP/IP协议等方式，实现节点和基站或云端服务器的数据交互。
5. 测试和优化：对设计的节点进行测试和优化，确保其稳定可靠，并满足应用需求。
四、研究意义本研究的成果有以下几个方面的意义：1. 实现了基于ZigBee技术的无线传感器网络节点的设计，为该领域的应用提供了有力的支持。
2. 通过监测温度变化，为农业、医疗、工业自动化等领域提供了一种实时、可靠的数据采集方法。
3. 该传感器节点具有低功耗、自组织、自修复等特点，具有较高的可靠性和稳定性。
4. 为未来基于ZigBee技术的传感器网络的发展和应用提供了有益的经验和思路。
无线温度传感器的设计
无线温度传感器的设计摘要：随着时代的进步和发展，单片机技术已经普及到我们生活，工作，科研，各个领域，一种数字式温度计以数字温度传感器作感温元件，它以单总线的连接方式，使电路大大的简化；传统的温度检测大多以热敏电阻为传感器，这类传感器可靠性差，测量温度准确率低且电路复杂。
因此，本温度计摆脱了传统的温度测量方法，利用单片机对传感器进行控制。
这样易于智能化控制。
无线温度测量与有线温度测量相比具有可靠性高安装容易可以重复使用和系统维护方便等优点关键词：单片机温度传感器无线通信引言温度监测是目前成熟的技术，工业中广泛应用的温度监测系统大多数还是采用有线方式传输信号的，然而对于工作环境恶劣、供电布线复杂且今后维护困难的场合，有线方式则带有相当的局限性。
采用无线方式传输数据，可以有效避免这些问题。
由于采集端靠近被测对象，布线和维护困难，因此在系统设计上要解决供电和信号传输有效性的问题。
布线上的局限使得采集端只能采用电池供电模式，而在线监测又需要24小时不间断工作，因此采集端的功耗必须非常低，在器件的选择上必须满足低电压支持和低功耗要求。
工业现场环境复杂，干扰大，则必须对原始信号进行编码和译码，以保证信！基于单片机A T 8 9 C5 1、数字温度传感器DS18B20、无线收发芯片nRF403的数字化无线温度传感器，测温范围-55℃～+125℃，分辨率为0.0625 ℃，工作频率2 400 ～ 2 524 MHz，接收灵敏度- 90 dBm，最大发射功率0dBm，电池供电。
1.1系统结构图如下：图1 系统结构图第一章温度采集1.2温度传感器概述1.1.1 温度传感器的分类根据温度传感器的使用方式，通常分为接触法与非接触法两类。
(A) 接触法由热平衡原理可知，两个物体接触后，经过足够长的时间达到热平衡，则它们的温度必然相等。
如果其中之一为温度计，就可以用它对另一个物体实现温度测量，这种测温方式称为接触法。
其特点是，温度计要与被测物体有良好的热接触，使两者达到热平衡。
无线传感器网络节点设计技术手册
无线传感器网络节点设计技术手册无线传感器网络是一种新兴的技术，它将传统的传感器网络与无线网络融合在一起，具有广阔的应用前景。
无线传感器节点是网络的核心组成部分，是收集数据并将其传递给服务器的设备。
在本手册中，我们将介绍无线传感器网络节点的设计技术，帮助您更好地了解节点设计的关键点和要点。
1.节点的功耗无线传感器节点是由电池供电的，因此设计时要考虑到功耗的问题。
节点的功耗主要有两个方面，一是通信功耗，二是静态功耗。
在设计节点时，应该优化节点的功耗，减少节点消耗的电量。
可以采用低功率的通信方式，如Zigbee协议，降低通信功耗；在静态状态下，可以采用睡眠模式，降低节点的静态功耗，从而延长节点的使用寿命。
2.节点的硬件设计无线传感器节点的硬件设计要根据具体的应用需求进行。
通常一个节点包括传感器、微处理器、无线通信模块等。
而由于无线传感器节点应用的复杂性，一个节点还需要具备防水、防尘、抗干扰等功能。
因此，在节点的硬件设计中，需要考虑所有的这些要求，确保节点设计恰当，功能稳定可靠。
3.节点的软件设计无线传感器网络是一种分布式系统，节点的软件设计同样很重要。
节点软件的功能主要包括采集、处理、存储、通信等。
在设计软件时，需要综合考虑性能、功耗、实时性等因素。
同时，为了方便用户使用，节点软件必须具备可配置性，让用户可以根据自己的需求进行设置。
在节点软件的设计中，还需要考虑传输安全和数据加密等问题，保证数据传输不受攻击，确保数据安全。
4.节点的拓扑结构无线传感器网络通常采用星型、网状、树形等拓扑结构。
在确定节点拓扑结构时，需要根据应用场景进行选择。
如在智能家居应用中，可以采用星型拓扑结构，将所有的节点都连接到一个中心节点上；在工业制造中，可以采用网状拓扑结构，使所有节点之间都能互相通信，从而提高工作效率。
因此，在设计节点拓扑结构时，需要根据实际应用需求进行选择。
5.节点的测试和维护测试和维护是保证节点工作稳定的关键，也是确保网络正常运行的重要手段。
无线传感器网络高温监测节点的设计与开发
Ｋ 型热 电偶 高温传感探头、 Ｘ ６ ５ 大与 数字转 换器 ， ＭＡ ６ ７ 放 设计一种 无线 传感器 网络高温监测节点 。 过 Ｓ Ｉ 口将 ＭＡ ６ ７ 与 通 Ｐ接 Ｘ ６５
性 和移植性 。
相连 ，对 数据进 行移位和进制转换处理 。在不 同环境下对高温 节点进 行测试 ，结果表明节点测量结果正确、功能正常 ，并具有较好的扩展 关健词 ：无线传感器 网络 ；Ｊ ５ ３ 节 点；Ｋ型热 电偶 ；ＭＡ ６ ７ 放大与数字转换器 ；冷端补偿 ；Ｓ Ｉ 口 Ｎ １９ Ｘ ６５ Ｐ接
中 田分类号： Ｐ９ Ｔ ３３
无 线传 感 器 网络 高 温监 测 节，陈祖 爵
（ 江苏大学计 算机科 学与通 信工程学院 ，江苏 镇江 ２ ２ １） １０ ３
摘
要 ：现有无线传感器 网络节点 配备 的传感器可测量温度范 围有 限。为满 足煤 田火区监测需要 ，针对应用较普遍 的 Ｊ ５ ３ Ｎ １９节点 ，采用 Ｊ ５３ Ｎ １９
Ｄｅ ｉ ｎ ａ ｖｅｏ ｓｇ ｎｄ Ｄｅ ｌ ｐｍ ｅ ｆＷ ｉ ｅｅ ｓＳｅ ｏ ｔ ｏ ｋ ｎｔｏ ｒ ｌ ｓ ｎｓ ｒＮｅ ｗ ｒ Ｈｉ ｈ Ｔｅ ｐｅ ａ ｕｒ ｏ ｔ ｒ ｎ ｄｅ ｇ ｍ ｒ ｔ ｅＭ ｎｉｏ ｉ ｇ Ｎｏ
Ｌ ｈ ｎｒ ｎ ， Ａ ｈ ， ＡＯ Ｑｉｇｈ ａ ＣＨＥ ｕｉｅ Ｉ ａ －ｏ ｇ Ｙ Ｎ Ｓ ｕ Ｃ ｎ －ｕ ， Ｓ ＮＺ — ｕ
（ ｓｔｔ ｆ ｏ ｕｅ ｃ ｎ ｅ ｎ ｏ Ｉ ｔｕｅ Ｃ ｍｐｔｒ ｉ ｃ ｄＣ ｍｍｕ ｉａｉｎＥ ｇｎ ｅｉｇ ＪａｇｕＵｎｖ ｒｉ ， ｅｊａｇ２ ２ １， ｉａ ｎ ｉ ｏ Ｓ ｅ ａ ｎｃｔ ｎ ｉｅｒ ，ｉｎ ｓ ｉｅｓｙＺｈｎｉ １０ ３ Ｃｈｎ ） ｏ ｎ ｔ ｎ
