汽车顶棚生产工艺
汽车顶棚的工艺流程及注意事项
汽车顶棚的工艺流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!汽车顶棚，作为汽车内饰的重要组成部分，不仅关系到车内环境的舒适度，还直接影响到车辆的整体美观。

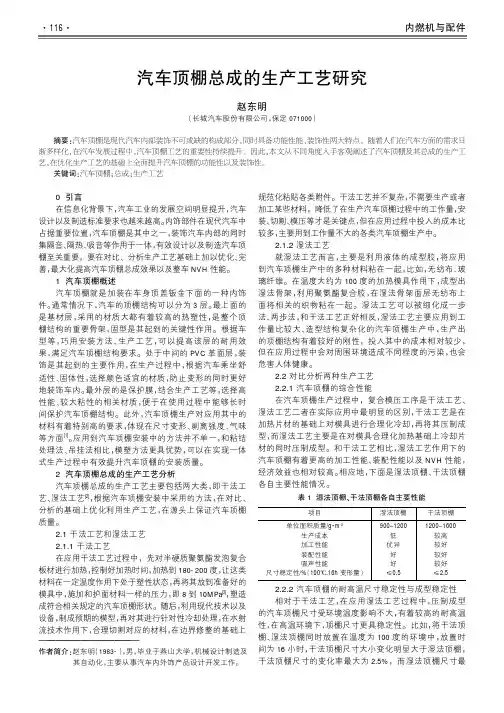

汽车顶棚总成的生产工艺研究
0引言在信息化背景下，汽车工业的发展空间明显提升，汽车设计以及制造标准要求也越来越高。
内饰部件在现代汽车中占据重要位置，汽车顶棚是其中之一，装饰汽车内部的同时集隔音、隔热、吸音等作用于一体，有效设计以及制造汽车顶棚至关重要，要在对比、分析生产工艺基础上加以优化、完善，最大化提高汽车顶棚总成效果以及整车NVH 性能。
1汽车顶棚概述汽车顶棚就是加装在车身顶盖钣金下面的一种内饰件。
通常情况下，汽车的顶棚结构可以分为3层。
最上面的是基材层，采用的材质大都有着较高的热塑性，是整个顶棚结构的重要骨架，固型是其起到的关键性作用。
根据车型等，巧用安装方法、生产工艺，可以提高该层的耐用效果，满足汽车顶棚结构要求。
处于中间的PVC 革面层，装饰是其起到的主要作用，在生产过程中，根据汽车乘坐舒适性、固体性，选择颜色适宜的材质，防止变形的同时更好地装饰车内。
最外层的是保护膜，结合生产工艺等，选择高性能、较大粘性的相关材质，便于在使用过程中能够长时间保护汽车顶棚结构。
此外，汽车顶棚生产对应用其中的材料有着特别高的要求，体现在尺寸变形、剥离强度、气味等方面[1]。
应用到汽车顶棚安装中的方法并不单一，和粘结处理法、吊挂法相比，模塑方法更具优势，可以在实现一体式生产过程中有效提升汽车顶棚的安装质量。
2汽车顶棚总成的生产工艺分析汽车顶棚总成的生产工艺主要包括两大类，即干法工艺、湿法工艺[2]，根据汽车顶棚安装中采用的方法，在对比、分析的基础上优化利用生产工艺，在源头上保证汽车顶棚质量。
2.1干法工艺和湿法工艺2.1.1干法工艺在应用干法工艺过程中，先对半硬质聚氨酯发泡复合板材进行加热，控制好加热时间，加热到180-200度，让这类材料在一定温度作用下处于塑性状态，再将其放到准备好的模具中，施加和护面材料一样的压力，即8到10MPa [3]，塑造成符合相关规定的汽车顶棚形状。
随后，利用现代技术以及设备，制成预期的模型，再对其进行针对性冷却处理，在水射流技术作用下，合理切割对应的材料，在边界修整的基础上规范化粘贴各类附件。
汽车顶棚系统工艺概述
二、顶棚分类及材料分析
1.顶棚分类
顶棚类型主要分软顶和硬顶两种： ⑴软顶 A.粘接式 这种形式将顶棚直接粘接在顶盖上，一般由面料和泡沫复合而成。面 层起装饰作用， 泡抹起绝热、吸音、隔热的作用。面层用机织布、编制布等织 物或人造革、 PVC 膜等材 料制造；泡抹层用聚氨脂 (PU) 或交联聚乙烯 (XPE) 泡抹制造；面层和泡抹曾用层压法， 或火焰发复合在一起。其特点是简单易行， 成本最低，但装饰效果和功能均不如其他两 种，故用于简易车或货车上。 B.吊装式 为了把外表面挂起来，采用棚杆结构。在饰面与顶盖之间设有隔热的 衬垫，衬垫一般是 粘在顶盖内侧的。吊挂的顶棚是在饰面上面缝制的布袋中穿 过棚杆，棚杆弯曲成与顶盖 的横断面相近似的曲线。棚杆多数为圆形端面，
汽车顶棚系统工艺概述
目录
一 概述 二 顶棚分类及材料分析 三 生产工艺介绍
一、概述
顶棚内饰是汽车整车内饰的重要组成部分，其主要作用是提高车内 的装饰性，同时 顶棚内饰还可提高与车外的隔热、绝热效果；降低车内 噪声，提高吸音效果；提高乘员 乘坐的舒适性和安全性。
由于太阳直射车顶，汽车顶部温度较高，因此顶棚内饰的耐热性和 耐候性指标要求较高。
⑴基材种类： PU 板基材、PS 板基材、FS 板基材、废纺毡基材、麻纤维板基材、瓦楞纸板等。 ⑵面饰材料： A.针织面饰：经编、纬编等，以经编为主; B. PVC 面饰; C.无纺布面饰：针刺无纺布、缝编无纺布、热轧无纺布等;
二、顶棚分类及材料分析
2.顶棚的材料类型
⑶几种常用的成型顶棚材料： A.热塑性基材
三、生产工艺介绍
零件加工工艺流程：以 PU 板作为骨架材料制作的顶棚Βιβλιοθήκη 其主要加 工工艺有干法和湿法两种：
顶棚生产方法工艺流程
烟台正海兴源汽车内饰件有限公司
整理课件
顶棚的结构形式
整理课件
1.面饰层 2.粘结层 3.玻纤层 4.粘结层 5. PUR板 6.粘结层 7.玻纤层 8.粘结层 9.底衬层
顶棚工艺流程
以PU板做为骨架材料制作的顶棚，其主要工艺有干法和湿法两种。
1、干法工艺流程：
•
底层无纺布→放卷→撒玻纤→撒粉→放PU板→撒玻纤→撒粉→
整理课件
整理课件
顶棚加工工艺小结
1、干法顶棚பைடு நூலகம்料结构一般为面料/胶粘粉/玻璃纤维/PU硬泡板/胶粘 粉/玻璃纤维/无纺布.
2、湿法顶棚材料结构一般为面料/胶/玻璃纤维/PU硬泡板/胶/玻璃纤 维/无纺布。
3、干、湿法顶棚各种机械性能基本接近，干法工艺具有效率高及环 保的优点，干法顶棚感官上略显保满；湿法工艺需要两套模具， 二次模压成型，形状稳定，效率高，湿法工艺通常使用溶剂型的 胶粘剂，生产过程排放大量的有机溶剂环保性不如干法，但目前 国际上正在研究的用于顶棚生产的水溶性环保型胶粘剂即将投入 工业化生产，大家都拭目以待吧！
材经加热后，使基 材充分软化经模具 将基材和面饰层同 时模压成型即顶棚 初形
整理课件
顶棚加工工艺
• 3、切割工序
• 这一工序的工作 就是通过编程采 用三维高压水切 割设备—机器人， 对顶棚毛边和孔
位进行切割。
整理课件
顶棚加工工艺
• 压铆工序
• 有些顶棚（特别是欧洲 车型）总成上有金属的 顶灯固定框，这一工序 的工作就是将灯固定框 压铆到顶棚上。
预热→加热→复合→冷却→收板→基材
｝ → 冷模压 → 切割→
面饰层
压铆灯固定框→安装附件→顶棚总成
汽车内饰顶棚总成的生产工艺
汽车内饰顶棚总成的生产工艺随着社会的不断发展以及经济的进步，人民群众的生活质量逐渐提高，私家车的数量也在逐渐上升。
对于汽车的内饰顶棚来说，这是整车内饰中的比较重要的部分，具有装饰性和实用性。
本文主要对汽车内饰顶棚的安装方式和总成构成以及生产工艺进行了分析和研究，希望有助于我国汽车行业的进一步发展。
标签：汽车内饰顶棚；总成；生产工艺就汽车内饰顶棚来看，这是在整车内饰当中比较重要的一个组成部分，汽车的内饰顶棚和汽车的内饭金车的顶附型，其具有实用性以及装饰性。
身为汽车的装饰物。
不但要求对汽车本身的豪华感与舒适感不断增加，还就有非常好的阻燃和抗污以及色牢度高的性能，与此同时，还要对车内噪声和车外热传导不断降低，还要对乘员的头部起到一定的保护作用。
一、汽车内饰顶棚总成的安装方法（一）粘接类型的顶棚。
该类型的顶棚主要是把顶棚在汽车顶盖中直接粘贴，一般而言，是把面料与泡沫层利用层压法以及火焰复合法进行粘接在一块。
在面层中用机织布和编织布，或者是人造革和PVC膜等方面的材料进行制造；在无纺布面的质量控制上，要在100 g/m2左右，对于PVC革来说，其厚度大约在0.7mm左右。
在泡沫层中，主要选择的是聚氨醋（PU）或者是乙烯一醋酸乙烯共聚物（EV A）泡沫进行制造，其在体积质量上控制为25-30kg/m3。
现阶段，其还在低成本的微型面包车中进行应用。
（二）模塑类型顶棚。
模塑顶棚属于一体成型的汽车顶棚，主要分为2块机构，也有多块结构组成的。
模塑顶棚是由饰面与基材共同组建而成，通过对大型成套的生产设备以及热压成型技术的运用，把各层进行复合，最终形成整体，兼具刚性与立体形状，运用卡扣进行固定。
和粘贴类型的汽车顶棚进行对比，模塑顶棚中有很多优势，例如，可以让顶棚接接近顶盖，时期室内的空间不断增大，并对汽车的总高度不断降低；在造型设计上的自由度比较大；其在汽车的安装过程中，一般不选择粘接剂，能够对作业环境进行改善；有助于对遮阳板进行收藏，并有助于顶灯的安装。
汽车内衬顶棚压铸工艺
汽车内衬顶棚压铸工艺一、模具设计在汽车内衬顶棚压铸工艺中，模具设计是至关重要的环节。
模具设计应充分考虑产品的形状、尺寸、精度要求，以及压铸机的参数和生产效率。
设计过程中需对模具进行细致的分析和优化，确保模具结构合理、紧凑，便于生产和维修。
二、压铸机选择选择合适的压铸机是实现汽车内衬顶棚压铸工艺的重要保障。
在选择压铸机时，需考虑其参数是否符合生产要求，如最大压射力、压射速度、压射行程等。
此外，还需考虑压铸机的自动化程度、生产效率及可靠性等因素。
三、铝锭准备铝锭是汽车内衬顶棚压铸工艺的主要原材料，准备过程中需确保其质量符合标准。
铝锭应经过除气、除渣等处理，以提高其纯净度。
同时，应根据产品要求选择合适的铝锭成分和规格。
四、压铸过程控制压铸过程控制是确保产品质量和稳定性的关键。
在压铸过程中，应对温度、压力、时间等工艺参数进行精确控制，确保各参数处于最佳状态。
此外，应定期对压铸设备进行检查和维护，确保其正常运行。
五、产品处理产品处理包括清理、矫形、整修等环节。
清理主要是去除产品表面的残留物和脱模剂；矫形是将产品调整到所需形状；整修则是修正产品表面和内部的质量缺陷。
处理过程中应采用合适的处理方法和设备，以确保产品质量。
六、质量检测质量检测是汽车内衬顶棚压铸工艺的重要环节，是保证产品质量的重要手段。
检测内容应包括外观质量、尺寸精度、内部质量等方面。
采用合适的检测方法和设备，如X光检测、超声波检测等，以确保产品质量的稳定性和可靠性。
七、包装运输包装运输是汽车内衬顶棚压铸工艺的最后环节，也是产品交付的重要环节。
包装时应根据产品特性和客户要求选择合适的包装材料和方式，确保产品在运输过程中不受损坏。
同时，在运输过程中应注意产品的保护和防尘措施，以确保产品品质不受影响。
八、维护保养为保证汽车内衬顶棚压铸工艺设备的长期稳定运行，必须定期进行维护保养。
这包括对设备进行清洁、润滑、检查和调整等操作，以确保设备的各项性能指标正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车顶棚生产工艺
汽车顶棚的生产工艺主要包括以下几个步骤：设计规划、模具制作、材料选择、加工和装配等。
首先，设计规划是汽车顶棚生产的起点，根据汽车的型号和规格，设计师需要将汽车顶棚的形状、大小、材料等进行详细规划，并制定出相应的设计图纸。
接下来，根据设计图纸，制作模具是顶棚生产的关键步骤之一。
模具通常由金属或塑料材料制成，根据设计要求，通过车铣、车床等工艺进行加工，以便能够完美地复制顶棚的形状和尺寸。
材料选择是顶棚生产的另一重要环节。
常用的材料包括玻璃纤维、碳纤维、钢板等。
根据汽车的需求和设计要求，选用合适的材料，并进行加工处理，例如将玻璃纤维挤出成型、碳纤维进行预浸等。
加工是顶棚生产的核心环节。
根据材料和模具，通过热压、冷压等加工工艺，对顶棚进行塑造和成型。
同时，需要进行涂装和喷涂等表面处理，以增加顶棚的使用寿命和美观度。
最后，将加工好的顶棚进行装配到汽车上。
这涉及到汽车生产线的操作，需要将顶棚与车身进行精确配合，并通过螺丝、焊接等方式固定在车身上，以确保顶棚的牢固性和安全性。
总之，汽车顶棚生产工艺涉及到设计规划、模具制作、材料选择、加工和装配等多个步骤。
通过精细的工艺流程，能够制造
出质量优良、外观精美的汽车顶棚，为汽车的舒适性和美观度提供保障。
