石墨烯性能简介
石墨烯的性质及应用
石墨烯的性质及应用石墨烯是一种由碳原子通过共价键结合形成的二维晶体结构，具有一系列独特的性质和应用潜力。
以下将详细介绍石墨烯的性质和应用。
性质：1. 单层结构：石墨烯是由单层碳原子构成的二维晶体结构，在垂直方向上只有一个原子层，具有单层的特点。
2. 高强度：尽管石墨烯只有一个碳原子层，但其强度非常高。
石墨烯的破断强度远远超过钢铁，是已知最强硬的材料之一。
3. 高导电性：石墨烯的碳原子呈现出类似于蜂窝状的排列方式，使得电子能够在其表面自由传导。
石墨烯的电子迁移率是晶体硅的200倍以上，使得其具有非常高的导电性能。
4. 高热导性：由于石墨烯中的碳原子排列紧密，热量传递效率非常高。
石墨烯的热导率超过铜的13000倍，是已知最高的热导材料之一。
5. 弹性：石墨烯具有非常强的弹性，在拉伸过程中可以扩展到原始长度的20%以上，然后恢复到原始形状。
这种弹性使得石墨烯在柔性电子学和拉伸传感器等领域具有广泛应用。
应用：1. 电子器件：石墨烯的高导电性和高迁移率使其成为制造高速电子器件的理想材料。
石墨烯可以作为传统半导体材料的替代品，用于制造更小、更快的电子元件，如晶体管、电容器和电路等。
2. 透明导电膜：石墨烯具有优异的透明导电性能，可以制备成透明导电膜，用于制造触摸屏、显示器和太阳能电池等设备。
相比于传统的氧化铟锡(ITO)薄膜，石墨烯具有更好的柔性和耐久性。
3. 电池材料：石墨烯可以用作锂离子电池的电极材料，具有高电导性和高比表面积的优势。
石墨烯电极可以提高电池的充放电速度和储能密度，有望在电动汽车和可再生能源储存等领域得到应用。
4. 传感器：石墨烯具有优异的电子迁移率和极高的比表面积，使其成为制造高灵敏传感器的理想材料。
石墨烯传感器可以用于检测气体、压力、湿度和生物分子等，具有快速响应和高灵敏度的特点。
5. 柔性电子学：石墨烯的高强度和高弹性使其成为柔性电子学的重要组成部分。
石墨烯可以制备成柔性电路、柔性显示屏和柔性传感器等，有望应用于可穿戴设备、智能医疗和可卷曲设备等领域。
石墨烯的物理性质及其应用
石墨烯的物理性质及其应用石墨烯是由碳原子组成的二维材料，具有许多特殊的物理性质，如高导热性、高电导性、高透明度、高强度等，因此在科学研究和工业应用领域备受关注。
一、石墨烯的物理性质1.高导热性石墨烯具有超高的导热性能，可达到3000W/m·K，是传统导热材料的100倍以上。
2.高电导性石墨烯也具有超高的电导性，约为1000000S/m，是铜的约10倍。
3.高透明度石墨烯是一种几乎透明的材料，可透过大部分的可见光，透过率可达97.7%。
4.高强度石墨烯的强度非常高，其弹性模量约等于1300GPa，是钢的200倍。
5.独特的电子结构石墨烯具有独特的电子结构，呈现出带有马约拉纹的能带结构，使得其在电子输运方面具有非常特殊的性质。
二、石墨烯的应用1.半导体由于石墨烯拥有独特的电子结构和优异的电传输性能，因此可以应用于半导体领域，有望取代硅元件，开启下一代电子器件领域。
2.能源石墨烯的高导热性和高电导性，使其可以应用于能源领域。
比如可以用于太阳能电池、燃料电池等。
3.生物医疗石墨烯具有优异的生物相容性和生物降解性，可能成为未来生物医药领域的新材料。
可以应用于传感器、病毒检测、药物传递等领域。
4.航空航天石墨烯的高强度和轻质特性，使其成为理想的航空航天材料。
可以应用于制造飞机、火箭等部件。
5.3D打印石墨烯的高强度、高导电性和高导热性，使其成为3D打印领域的前景材料。
可以应用于打印电子器件、生物医学器械等。
综上所述，石墨烯具有许多优异的物理性质和应用前景。
在未来的科技发展中，石墨烯将成为一个备受关注的领域，许多应用将被推广和拓展。
石墨烯性能简介
第一章石墨烯性能及相关概念1 石墨烯概念石墨烯（Graphene）是从石墨材料中剥离出来、由碳原子组成的只有一层原子厚度的二维晶体。
石墨烯狭义上指单层石墨，厚度为0.335nm，仅有一层碳原子。
但实际上，10层以内的石墨结构也可称作石墨烯，而10层以上的则被称为石墨薄膜。
单层石墨烯是指只有一个碳原子层厚度的石墨，碳原子-碳原子之间依靠共价键相连接而形成蜂窝状结构。
完美的石墨烯具有理想的二维晶体结构，由六边形晶格组成，理论比表面积高达2.6×102 m2 /g。
石墨烯具有优异的导热性能(3×103W/(m•K))和力学性能(1.06×103 GPa)。
此外，石墨烯稳定的正六边形晶格结构使其具有优良的导电性，室温下的电子迁移率高达1.5×104 cm2 / (V·s)。
石墨烯特殊的结构、突出的导热导电性能和力学性能，引起科学界巨大兴趣，成为材料科学研究热点。
石墨烯结构图2 石墨烯结构石墨烯指仅有一个原子尺度厚单层石墨层片，由sp2 杂化的碳原子紧密排列而成的蜂窝状晶体结构。
石墨烯中碳-碳键长约为0.142nm。
每个晶格内有三个σ键，连接十分牢固形成了稳定的六边状。
垂直于晶面方向上的π键在石墨烯导电的过程中起到了很大的作用。
石墨烯是石墨、碳纳米管、富勒烯的基本组成单元，可以将它看做一个无限大的芳香族分子，平面多环烃的极限情况就是石墨烯。
形象来说，石墨烯是由单层碳原子紧密堆积成二维蜂窝状晶格结构，看上去就像一张六边形网格构成的平面。
在单层石墨烯中，每个碳原子通过sp2 杂化与周围碳原子成键给构整流变形，每一个六边单元实际上类似苯环，碳原子都贡献出个一个未成键电子。
单层石墨烯厚度仅0.35nm ，约为头发丝直径的二十万分之一。
石墨烯的结构非常稳定，碳原子之间连接及其柔韧。
受到外力时，碳原子面会发生弯曲变形，使碳原子不必重新排列来适应外力，从而保证了自身的结构稳定性。
石墨烯技术的应用及前景展望
石墨烯技术的应用及前景展望一、石墨烯简介石墨烯是一种单层厚度为纳米级的碳材料，具有极高的导电性、热导率、机械强度和超轻质量等优异性能。
其结构由一层层的强共价键连接而成的六角形碳原子组成，具有较强的化学稳定性和生物相容性。
自2004年石墨烯首次被制备出来以来，其受到了广泛的研究和关注，由此产生了许多的石墨烯应用技术。
二、石墨烯技术的应用领域1. 电子行业石墨烯作为半导体材料，能够极大地提高电子器件的性能和加工效率。
石墨烯晶体管、石墨烯场效应晶体管、石墨烯超快速电路等将成为未来电子技术的核心组成部分。
2. 光电行业石墨烯具有优异的光电性能，能够制备出高效率的光伏电池、高性能的光电传感器、高亮度、高稳定性的LED灯等，在光电行业具有广阔的应用前景。
3. 材料行业石墨烯具有很高的强度、硬度和韧性，可以被制备成各种复合材料，被广泛应用于建筑、汽车工业等领域。
4. 生物医学石墨烯具有极好的生物相容性和生物稳定性，可以用于生物医学材料的制备和医疗器械的研发。
石墨烯的超薄结构和强烈的光电响应性质可以用于制造生物传感器和绿色荧光剂，并在生物光子学中提供全新的解决方案。
三、石墨烯技术的前景石墨烯技术的广泛应用，将深刻地影响人类现代科技的发展方向。
由于石墨烯具有非常高效的导电性和热导率，可以用于新型节能材料、新型锂电池、高效率的热电材料等。
除此之外，石墨烯还可以被制备成高效的催化剂和光催化剂，能够用于环保、化学工业等众多领域。
石墨烯技术将帮助解决许多现代科技所面临的挑战，具有巨大的市场潜力和发展前景。
与此同时，围绕着石墨烯技术的研究也在不断地推进。
人们正在努力探索其应用范围，开发新的石墨烯制备方法和技术。
石墨烯的可控性、可扩展性以及生产成本的降低也成为了研究重点，这将更有利于石墨烯技术的推广和工业化应用。
总之，石墨烯技术将会在未来的科技发展道路中发挥越来越重要的作用。
石墨烯具有不同于其他材料的独特优异性能，其应用领域将逐渐拓展，未来还将会有更多的惊人应用被发掘出来。
人类目前最强功能材料-石墨烯
实验证明
从铅笔石墨中提取的石墨烯，竟然比钻石还坚硬，强 度比世界上最好的钢铁还要高上百倍，这项科学发现 刊登于近期的《科学》杂志，作者是两位哥伦比亚大 学的研究生，来自中国的韦小丁和韩裔李琩钴。
Changgu Lee, et al. Graphene Measurement of th Elastic Properties and Intrinsic Strength of Monolayer Science 321, 385 (2008);
三、石墨烯材料的性质
1、力学性质——比钻石还要硬
数据转换分析：在石墨烯样品微粒开始碎裂前，它们每 100纳米距离上可承受的最大压力居然达到了大约2.9微 牛。 据科学家们测算，这一结果相当于要施加55牛顿的 压力才能使1米长的石墨烯断裂。如果物理学家们能制 取出厚度相当于普通食品塑料包装袋的（厚度约100纳 米）石墨烯，那么需要施加差不多两万牛的压力才能将 其扯断。换句话说，如果用石墨烯制成包装袋，那么它 将能承受大约两吨重的物品。 打个比方说单层石墨烯的强度，就像把大象的重量 加到一支铅笔上，才能够用这支铅笔刺穿仅像保鲜膜一 样厚度的单层石墨烯。
三、石墨烯特性 ： 电子运输 在发现石墨烯以前，大多数（如果不是所有的话）物理学 家认为，热力学涨落不允许任何二维晶体在有限温度下存在。 所以，它的发现立即震撼了凝聚态物理界。虽然理论和实验界 都认为完美的二维结构无法在非绝对零度稳定存在，但是单层 石墨烯在实验中被制备出来。这些可能归结于石墨烯在纳米级 别上的微观扭曲。 石墨烯还表现出了异常的整数量子霍尔行为。其霍尔电导 =2e²/h,6e²/h,10e²/h.... 为量子电导的奇数倍， 且可以在室温下观测到。这个行为已被科学家解释为“电子在 石墨烯里遵守相对论量子力学，没有静质量”。

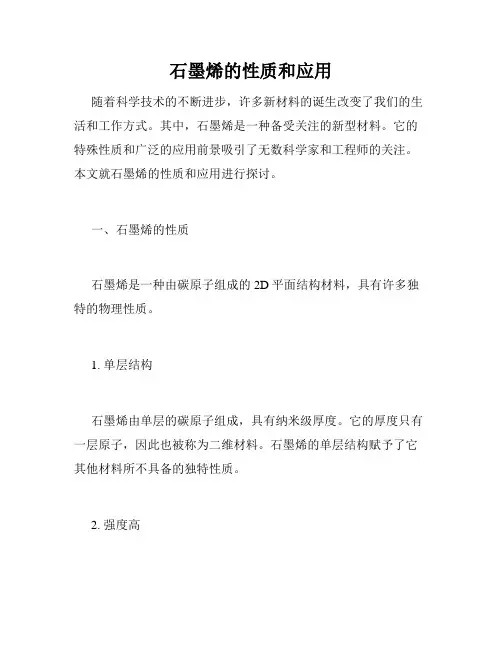

石墨烯的性质和应用
石墨烯的性质和应用随着科学技术的不断进步，许多新材料的诞生改变了我们的生活和工作方式。
其中，石墨烯是一种备受关注的新型材料。
它的特殊性质和广泛的应用前景吸引了无数科学家和工程师的关注。
本文就石墨烯的性质和应用进行探讨。
一、石墨烯的性质石墨烯是一种由碳原子组成的2D平面结构材料，具有许多独特的物理性质。
1. 单层结构石墨烯由单层的碳原子组成，具有纳米级厚度。
它的厚度只有一层原子，因此也被称为二维材料。
石墨烯的单层结构赋予了它其他材料所不具备的独特性质。
2. 强度高石墨烯的强度非常高，是钢铁的200倍以上。
它的强度来自于碳原子之间的强共价键。
在应用中，石墨烯的高强度可以使其成为构造材料、抗弯曲材料等。
3. 导电性好石墨烯的电阻率非常小，是铜的5倍，是硅的10倍。
这是因为石墨烯的碳原子之间结合紧密，电子可以自由地在其表面运动。
石墨烯的导电性和电子移动速度远高于其他材料，可用于制作导线、集成电路等。
4. 热传导性好石墨烯的热导率很高，是铜的两倍以上，这是由于碳原子之间的距离很短，区域摆动自由度少。
石墨烯可以作为散热材料、微型发电机等。
二、石墨烯的应用石墨烯的独特性质使其在许多领域都有着广泛的应用前景。
下面就石墨烯的一些应用进行简要介绍。
1. 电子学领域石墨烯是目前最好的导电材料之一，其热传导能力也非常强。
在电子领域，石墨烯可用于制作高速电子器件、新型集成电路等。
石墨烯的出现也有望解决传统硅电路面临的热问题。
2. 机械领域石墨烯的强度高、韧性好，也极具抗氧化性能。
这使其可以作为材料加固增强和防腐，也能用于制作高强度结构材料和防爆材料等。
3. 光电领域石墨烯具有极好的吸收、透过性能和宽光谱响应。
因此它可作为透光材料、红外光材料、发光材料和太阳能电池等。
4. 生物领域石墨烯在生物领域也有着广泛的应用，它可以用于制备药物载体、分子传感器和免疫芯片等。
总之，石墨烯是一种具有广泛应用潜力的新型材料。
虽然它的商业应用还处于发展阶段，但其一个个神奇的性质和应用前景已经吸引了许多科学家和工程师的关注。
石墨烯
石墨烯石墨烯声明：百科词条人人可编辑，词条创建和修改均免费，绝不存在官方及代理商付费代编，请勿上当受骗。
详情>> 石墨烯（二维碳材料）编辑本词条由“科普中国”百科科学词条编写与应用工作项目审核。
石墨烯（Graphene）是一种由碳原子以sp2杂化方式形成的蜂窝状平面薄膜，是一种只有一个原子层厚度的准二维材料，所以又叫做单原子层石墨。
英国曼彻斯特大学物理学家安德烈·盖姆和康斯坦丁·诺沃肖洛夫，用微机械剥离法成功从石墨中分离出石墨烯，因此共同获得2010年诺贝尔物理学奖。
石墨烯常见的粉体生产的方法为机械剥离法、氧化还原法、SiC外延生长法，薄膜生产方法为化学气相沉积法（CVD）。
[1] 由于其十分良好的强度、柔韧、导电、导热、光学特性，在物理学、材料学、电子信息、计算机、航空航天等领域都得到了长足的发展。
作为目前发现的最薄、强度最大、导电导热性能最强的一种新型纳米材料，石墨烯被称为“黑金”，是“新材料之王”，科学家甚至预言石墨烯将“彻底改变21世纪”。
极有可能掀起一场席卷全球的颠覆性新技术新产业革命。
中文名石墨烯外文名Graphene 发现时间2004年主要制备方法机械剥离法、气相沉积法、氧化还原法、SiC外延法主要分类单层、双层、少层、多层（厚层）基本特性强度柔韧性、导热导电、光学性质应用领域物理、材料、电子信息、计算机等目录1 研究历史2 理化性质? 物理性质? 化学性质3 制备方法? 粉体生产方法? 薄膜生产方法4 主要分类? 单层石墨烯? 双层石墨烯? 少层石墨烯? 多层石墨烯5 主要应用? 基础研究? 晶体管? 柔性显示屏? 新能源电池? 航空航天? 感光元件? 复合材料6 发展前景? 中国? 美国? 欧洲? 韩国? 西班牙? 日本研究历史编辑实际上石墨烯本来就存在于自然界，只是难以剥离出单层结构。
石墨烯一层层叠起来就是石墨，厚1毫米的石墨大约包含300万层石墨烯。
石墨烯的性质及应用
石墨烯的性质及应用石墨烯被称为“未来材料之王”，因其卓越的物理性质和广泛的应用前景而备受关注。
本文将探讨石墨烯的性质及其应用。
石墨烯是由碳原子构成的一层二维晶体结构，具有出色的导电性、热传导性和机械强度。
它的晶格结构呈现出六元环的形状，因此被称为“六角烯”。
石墨烯的导电性能非常优异，导电能力约是铜的200倍，这使其在电子学和电磁学领域有广泛的应用。
除此之外，石墨烯还具有卓越的热传导性能。
它的热传导能力约是铜的1000倍，这让它成为了高性能散热材料的理想候选。
石墨烯的机械强度也很出色，不仅具有高弹性模量和高强度，而且抗拉伸性超强，可以承受几乎任何弯曲和拉伸。
有趣的是，石墨烯还具有独特的光学性质。
由于其非常薄，所以只有2.3%的光线被吸收，而其它的光线都通过了它。
这使得石墨烯可以用于开发高灵敏度的光学传感器和高效的太阳能电池。
在新材料应用领域，石墨烯被广泛用于电子学、光学、生物医学、能源储存等领域。
石墨烯的导电性能使其成为高速电子器件的理想候选，例如高速晶体管、场效应晶体管等。
石墨烯的刚性和透明性也让其成为制造柔性显示器和电子纸的理想材料。
在生物医学领域，石墨烯具有良好的生物相容性和生物活性。
研究表明石墨烯能够促进细胞生长，并具有杀菌作用。
因此，石墨烯被用于制造高性能的药物递送系统、医学成像等领域。
在能源储存方面，石墨烯也有巨大的应用前景。
石墨烯纳米片可以制成电极，用于锂离子电池和超级电容器等器件中。
由于石墨烯的高电导率和纳米尺寸效应，使得这些器件具有更高的能量密度和快速充放电能力。
除此之外，石墨烯还可以用于制造高性能的传感器。
由于它的高灵敏度和高选择性，可应用于水质和空气污染检测、生物传感器和气体传感器等领域。
总之，石墨烯的物理性质和广泛的应用前景使其成为了材料科学领域最受关注的材料之一。
然而，石墨烯的制备成本还很高，其在商业化生产中还需要大量的工艺改进和成本降低才能真正应用于各个领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章石墨烯性能及相关概念
1 石墨烯概念
石墨烯（Graphene）是从石墨材料中剥离出来、由碳原子组成的只有一层原子厚度的二维晶体。
石墨烯狭义上指单层石墨，厚度为0.335nm，仅有一层碳原子。
但实际上，10层以内的石墨结构也可称作石墨烯，而10层以上的则被称为石墨薄膜。
单层石墨烯是指只有一个碳原子层厚度的石墨，碳原子-碳原子之间依靠共价键相连接而形成蜂窝状结构。
完美的石墨烯具有理想的二维晶体结构，由六边形晶格组成，理论比表面积高达2.6×102 m2 /g。
石墨烯具有优异的导热性能(3×103W/(m?K))和力学性能(1.06×103 GPa)。
此外，石墨烯稳定的正六边形晶格结构使其具有优良的导电性，室温下的电子迁移率高达1.5×104 cm2 / (V·s)。
石墨烯特殊的结构、突出的导热导电性能和力学性能，引起科学界巨大兴趣，成为材料科学研究热点。
石墨烯结构图
2 石墨烯结构
石墨烯指仅有一个原子尺度厚单层石墨层片，由sp2 杂化的碳原子紧密排列而成的蜂窝状晶体结构。
石墨烯中碳-碳键长约为0.142nm。
每个晶格内有三个σ键，连接十分牢固形成了稳定的六边状。
垂直于晶面方向上的π键在石墨烯导电的过程中起到了很大的作用。
石墨烯是石墨、碳纳米管、富勒烯的基本组成单元，可以将它看做一个无限大的芳香族分子，平面多环烃的极限情况就是石墨烯。
形象来说，石墨烯是由单层碳原子紧密堆积成二维蜂窝状晶格结构，看上去就像一张六边形网格构成的平面。
在单层石墨烯中，每个碳原子通过sp2 杂化与周围碳原子成键给构整流变形，每一个六边单元实际上类似苯环，碳原子都贡献出个一个未成键电子。
单层石墨烯厚度仅0.35nm ，约为头发丝直径的二十万分之一。
石墨烯的结构非常稳定，碳原子之间连接及其柔韧。
受到外力时，碳原子面会发生弯曲变形，使碳原子不必重新排列来适应外力，从而保证了自身的结构稳定性。
石墨烯是有限结构，能够以纳米级条带形式存在。
纳米条带中电荷横向移动时会在中性点附近产生一个能量势垒，势垒随条带宽度的减小而增大。
因此，通过控制石墨烯条带的宽度便可以进一步得到需要的势垒。
这一特性是开发以石墨烯为基础的电子器件的基础。
石墨烯能带结构图
3 石墨烯性能
石墨烯是一种超轻材料，面密度为0.77mg/m2，的主要性能是：一是具有超强的导电性。
石墨烯的电子迁移率比纳米碳管或硅晶体高，是硅的100倍，在室温下可以达到15 000cm2 /( V·s) 。
电阻率比铝、铜和银低很多，只有10 ～6Ω·cm 左右。
二是具有超强的导热性。
石墨烯的导热性能优于碳纳米管，是铜、铝等金属的数10倍，导热系数高达5300W/m?K。
三是具有超强的力学性，石墨烯的硬度超过金刚石，断裂强度达到钢铁的100倍。
四是具有超强的透光性。
石墨烯的吸光率非常小，透光率高达97. 7%。
五是具有超强的比表面积。
石墨烯的比表面积每克比普通活性炭高出1130m2，达到2630m2 /g。
3.1 石墨烯的光学性能
石墨烯是已知的世上最薄、最坚硬的纳米材料，它几乎是完全透明的，只吸收2.3%的光，具有优异的光学性能。
理论和实验结果表明，单层石墨烯吸收2.3%的可见光，即透过率为97.7%。
从基底到单层石墨烯、双层石墨烯的可见光透射率依次相差2.3%，因此可以根据石墨烯薄膜的可见光透射率来估算其层数。
结合非交互狄拉克-费米子理论，模拟石墨烯的透射率，可以得出与实验数据相符的结果。
根据折射和干涉原理，不同层数的石墨烯在光学显微镜下会显示出不同的颜色
和对比度，为石墨烯层数的辨别提供了方便。
理论和实验表明大面积石墨烯薄膜同样具有优异的光学性能，且其光学特性岁石墨烯的厚度发生变化。
石墨烯薄膜是一种典型的透明导电薄膜，可以取代氧化铟锡（ITO）、掺氟氧化铟（FTO）等传统薄膜材料，即可克服ITO薄膜的脆性缺点，也可解决铟资源稀缺对应用的限制等诸多问题。
石墨烯透明导电薄膜可作为染料敏化太阳能电池和液晶设备的窗口层电极。
另外，当入射光的强度超过某一临界值时，石墨烯对其的吸收会达到饱和。
这一非线性光学行为成为饱和吸收。
在近红外光谱区，在强光辐照下，由于其宽波段吸收和零带隙的特点，石墨烯会慢慢接近饱和吸收。
利用这一性质，石墨烯可用于超快速光子学，如光纤激光器等。
3.2 石墨烯的电学性能
石墨烯的每个碳原子均为sp2杂化，并贡献剩余一个p轨道电子形成π键，π电子可以自由移动，赋予石墨烯优异的导电性。
由于原子间作用力非常强，在常温下，即使周围碳原子发生碰撞，石墨烯中的电子收到的干扰也很小。
电子在石墨烯中传输时不易发生散射，传输效率1.5×105cm2/( V·s)，约为硅中电子迁移率的140倍。
其电导率可达106s/m，而电阻率只约10-6Ω·cm，比铜或银更低，为世上电阻率最小的材料。
因其电阻率极低，电子迁移的速度极快，因此被期待可用来发展更薄、导电速度更快的新一代电子元件或晶体管。
由于石墨烯实质上是一种透明、良好的导体，也适合用来制造透明触控屏幕、光板、甚至是太阳能电池。
石墨烯的出现在科学界激起了巨大的波澜。
人们发现，石墨烯具有非同寻常的导电性能，超出钢铁数十倍的强度和极好的透光性，它的出现有望在现代电子科技领域引发一轮革命。
在石墨烯中，电子能够极为高效地迁移，而传统的半导体和导体，例如硅和铜远没有石墨烯表现得好。
由于电子和原子的碰撞，传统的半导体和导体
用热的形式释放了一些能量，2013年一般的电脑芯片以这种方式浪费72%-81%的电能，石墨烯则不同，它的电子能量不会被损耗，这使它具有了非比寻常的优良特性。
3.3 石墨烯的力学性能
石墨烯是一直材料中强度和硬度最高的晶体结构。
其抗拉强度和弹性模量分别为125GPa和1.1TPa。
石墨烯的强度极限为42N/m2。
理想石墨烯的强度约为普通钢的100倍，面积为1m2的石墨烯层片可承受4kg的质量。
石墨烯可作为一种典型的二维增强材料，在复合材料领域具有潜在的应用价值。
3.4 石墨烯的热学性能
石墨烯的强度比金刚石还要硬，在高温下，还能保持其原有的形态，从这一点就震撼了物理界，主要是因为石墨烯内碳原子排列是有规有律的，当施加外力作用于石墨烯时，内部的碳原子不会发生位移，只是发生了弯曲变形，就可以抵制外力，保证自己的稳定性。
石墨烯的室温热导率是室温下铜的热导率的10倍多，导热系数高5300W/m?K，高于碳纳米管和金刚石。
石墨烯的理论比表面积可达2630m2/g，用石墨烯支撑的微传感器可以感应单个原子或分子，当气体附着或脱离石墨烯表面时，吸附的分子改变了石墨烯的局部载流子浓度，导致电阻发生阶跃型变化。
这一特性可用于制作气体传感器。
理论计算表明，石墨烯与锂可形成多孔复合结构，具有极强的氢气储存能力。
3.5 石墨烯的磁学性能
石墨烯氢化以后往往会具有铁磁性，主要是由于石墨烯在氢化以后，在边缘处有孤对电子对，这样就使得石墨烯有磁性。
研究人员还在有磁场的情况下，做过通过改变温度，看能否让石墨烯的磁性有所变化。
确定磁场强度为1T，当温度T＜90K 时，石墨烯会表现出顺磁特性；当温度T＞90K 时，石墨烯会呈现出了反磁特性。
3.6 石墨烯的化学性能
石墨烯的电子性质受到了广泛关注，然而石墨烯的化学性质却一直无人问津，至今关于石墨烯化学性能我们只知道的是：石墨烯可以将周围的原子和分子进行有序的吸附（例如：二氧化氮，氨，钾），这条性质和我们所认知的活性炭有些相似。
二氧化氮，氨，钾往往是被作为给体或受体，使得石墨烯内部的碳原子浓度发生变化，然而石墨烯本身就是一种导电材料。
其它的吸附物，如氢离子和氢氧根离子则会产生导电性很差的衍生物，但这些都不是新的化合物，只是石墨烯装饰不同吸附物而已。
由于石墨烯和石墨都是碳的同素异形体，从化学的角度上来看，往往它们具有一些相同的性质，所以在一些石墨烯不熟悉的领域可以通过石墨来进行相应的实验，来发现石墨烯的规律，有了这条比较简单又方便的思想，在未来，石墨烯更多的化学性质将会被挖掘出来。
石墨烯的光学、电学、力学以及热学特性示意图。
