高温石墨化炉与石墨烯导热膜
石墨烯导热膜膜
石墨烯导热膜，也被称为导热石墨膜、导热石墨片、散热石墨片、石墨散热膜等，是一种新型的导热散热材料，具有非常高的导热效果。
石墨烯导热膜是采用石墨烯粉体浆料涂布并进行高温热处理获得的高导热、导热薄膜。
它主要利用石墨烯的高导热性能，将热量快速、均匀地传递出去，从而达到散热的效果。
在宏观材料中，石墨烯导热膜具有超高的导热性和良好的柔韧性，能够反复折叠而不损坏，这使得它在高效热管理、新一代柔性电子器件及航空航天等领域具有广泛的应用前景。
石墨烯导热膜的生产设备通常采用液压油为工作介质，根据帕斯卡原理制成的液压机床设备，这种设备也被称为石墨烯导热膜平压机、石墨烯散热膜真空平压机、石墨烯导热片液压机等。
在生产过程中，首先对氧化石墨烯膜进行热处理，得到石墨烯泡沫膜，然后在真空环境下由石墨烯导热膜生产设备施加一定的压力，平压形成高密度石墨烯导热膜。
在我国，石墨烯导热膜产业链已经比较成熟，目前已经实现量产供应，并且拥有多家生产企业。
随着石墨烯导热膜成本的下降和下游需求的释放，未来石墨烯导热膜有望成为主流散热技术之一。
2024年石墨烯导热膜市场需求分析
2024年石墨烯导热膜市场需求分析1. 引言石墨烯是一种由碳原子构成的二维材料，具有出色的导热性能。
石墨烯导热膜作为一种新兴的材料在许多领域具有广阔的应用前景。
本文将对石墨烯导热膜市场需求进行分析，以揭示其在各个领域的潜在市场规模和发展趋势。
2. 石墨烯导热膜的特点石墨烯导热膜具有以下几个独特的特点： - 优异的导热性能：石墨烯导热膜的导热性能远超其他材料，热传导系数达到3000-5000 W/m•K，是铜的几十倍。
- 极薄柔性：石墨烯导热膜的厚度只有几个纳米，非常薄，且具有优秀的柔韧性，可以弯曲和拉伸适应不同形状的表面。
- 高温稳定性：石墨烯导热膜能够在高温环境下保持稳定性，并具有良好的耐腐蚀性。
3. 石墨烯导热膜的应用领域石墨烯导热膜的优异性能使其在多个领域具有广泛的应用前景。
3.1 电子行业石墨烯导热膜可以用作电子设备散热材料，能够有效地将热量从电子元件中导出，提高设备的工作效率和稳定性。
3.2 光电行业石墨烯导热膜在光电行业中可以用作光学器件的散热材料，帮助降低器件温度，提高性能稳定性，延长使用寿命。
3.3 新能源行业石墨烯导热膜在新能源领域可以应用于太阳能电池板、锂离子电池等设备中，提高能量转换效率和电池寿命。
3.4 汽车行业石墨烯导热膜可以应用于汽车散热系统中，提高发动机和电动汽车电池组的散热效果，提高汽车性能和安全性。
3.5 医疗行业石墨烯导热膜在医疗领域可以应用于医疗器械的散热材料，提高设备的性能和可靠性。
4. 2024年石墨烯导热膜市场需求分析石墨烯导热膜在各个应用领域的需求正不断增长。
以下是对石墨烯导热膜市场的需求分析：4.1 市场规模由于石墨烯导热膜独特的优势和多领域的应用需求，市场规模呈现快速增长的趋势。
根据市场研究机构的预测，到2025年，全球石墨烯导热膜市场规模将超过10亿美元。
4.2 市场趋势石墨烯导热膜市场的发展趋势主要包括以下几个方面： - 不断拓展的应用领域：随着技术的进步和市场需求的不断演变，石墨烯导热膜的应用领域将不断拓展，市场潜力巨大。
石墨烯发热膜 -回复
石墨烯发热膜 -回复
石墨烯发热膜是一种近年来不断研究和发展的新型发热材料。
它由石墨烯纳米层堆叠而成，具有优异的导电性和热传导性能。
石墨烯发热膜可以通过加热产生红外线辐射，可广泛应用于各种领域，如暖手宝、电热毯、汽车座椅加热垫等。
与传统的发热材料相比，石墨烯发热膜具有以下优点：
1. 高效发热：石墨烯发热膜能够迅速将电能转化为热能，并提供持续稳定的加热效果。
2. 薄型轻量：由于石墨烯单层的纳米结构，石墨烯发热膜非常薄且轻巧，易于安装和携带。
3. 节能环保：石墨烯发热膜不需要预热，能够在短时间内达到所需温度，有效节省能源。
4. 健康安全：石墨烯发热膜的辐射红外线属于长波红外线，对人体无害，且具有助于促进血液循环和缓解疲劳的效果。
然而，目前石墨烯发热膜技术仍在不断发展中，尚存在一些挑战和限制，如制造成本较高、生产工艺复杂等。
但随着技术的进步和应用场景的拓展，石墨烯发热膜有望成为未来各种加热设备的理想选择。

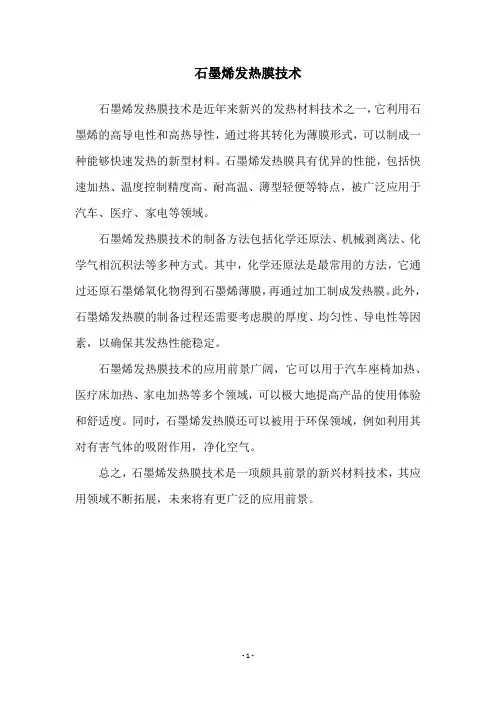

石墨烯发热膜技术
石墨烯发热膜技术
石墨烯发热膜技术是近年来新兴的发热材料技术之一，它利用石墨烯的高导电性和高热导性，通过将其转化为薄膜形式，可以制成一种能够快速发热的新型材料。
石墨烯发热膜具有优异的性能，包括快速加热、温度控制精度高、耐高温、薄型轻便等特点，被广泛应用于汽车、医疗、家电等领域。
石墨烯发热膜技术的制备方法包括化学还原法、机械剥离法、化学气相沉积法等多种方式。
其中，化学还原法是最常用的方法，它通过还原石墨烯氧化物得到石墨烯薄膜，再通过加工制成发热膜。
此外，石墨烯发热膜的制备过程还需要考虑膜的厚度、均匀性、导电性等因素，以确保其发热性能稳定。
石墨烯发热膜技术的应用前景广阔，它可以用于汽车座椅加热、医疗床加热、家电加热等多个领域，可以极大地提高产品的使用体验和舒适度。
同时，石墨烯发热膜还可以被用于环保领域，例如利用其对有害气体的吸附作用，净化空气。
总之，石墨烯发热膜技术是一项颇具前景的新兴材料技术，其应用领域不断拓展，未来将有更广泛的应用前景。
- 1 -。
石墨烯导热膜 厚度 热导率
石墨烯导热膜厚度热导率
石墨烯导热膜是一种新型的材料，具有高的导热性能和优异的机
械性能。
它的厚度和热导率是制备过程中需要关注的关键因素，下面
将详细介绍。
一、石墨烯导热膜的制备
石墨烯导热膜的制备一般采用化学气相沉积法（CVD）或热解还
原法（HTR）等方法。
其中，CVD法是目前制备高质量石墨烯导热膜的
主要方法之一。
它采用一定的底片作为基底，在高温下通过化学反应，使得精细超薄的石墨片在基底表面形成，从而形成石墨烯导热膜。
二、石墨烯导热膜的厚度
石墨烯导热膜的厚度是指其垂直于基底表面的厚度，通常用纳米（nm）为单位进行计量。
实现控制合适的膜厚度非常重要，因为它直
接影响石墨烯导热膜的稳定性和性能。
一般来说，石墨烯导热膜的厚
度越薄，其导热性越好。
三、石墨烯导热膜的热导率
石墨烯导热膜的热导率是指其传导热量的能力，通常用热导率
（W/mK）为单位进行计量。
石墨烯导热膜具有极高的热导率，可达数
千瓦每米开尔文。
它的高热导率源于其高度有序的结构和高度的晶格
缺陷。
而且，石墨烯导热膜的热导率基本上不受温度的影响。
总之，石墨烯导热膜是一种非常有前途的材料，它的厚度和热导
率是实现高效性能的重要因素。
了解这些因素，对于更好地控制石墨
烯导热膜的性能和应用具有重要意义。
随着技术的不断发展和进步，
石墨烯导热膜的应用前景将愈加广阔。
2024年石墨烯导热膜市场发展现状
2024年石墨烯导热膜市场发展现状石墨烯导热膜是一种新型的材料，具有极高的导热性能和优异的机械性能。
随着科技的进步和工业需求的增加，石墨烯导热膜在各个领域得到了广泛的应用和推广。
本文将介绍当前石墨烯导热膜市场的发展现状，包括市场规模、应用领域和市场前景等方面。
市场规模目前，石墨烯导热膜市场规模不断扩大，呈现出逐年增长的趋势。
根据市场研究报告显示，2019年全球石墨烯导热膜市场规模已经达到XX亿元，并且预计未来几年内将保持高速增长。
这得益于石墨烯导热膜在电子、光电、航天航空等领域的广泛应用，以及对新材料高性能导热材料的需求不断增加。
应用领域石墨烯导热膜在多个行业领域都具备广阔的应用前景。
以下是目前石墨烯导热膜的主要应用领域：1. 电子行业石墨烯导热膜在电子行业中有着广泛的应用前景。
其高导热性能可以提高电子器件的散热效果，保证电子设备的正常运行。
例如，在手机、电脑、平板电脑等电子产品中，石墨烯导热膜可以应用于CPU、内存等部件的散热，提高设备的性能和寿命。
2. 光电行业石墨烯导热膜也被广泛用于光电行业中。
由于石墨烯导热膜具有优异的导热性和透明性，可以应用于光电器件的散热和保护。
例如，在LED显示屏、太阳能电池等光电产品中，石墨烯导热膜可以提高光电器件的稳定性和寿命，改善产品的性能。
3. 航天航空行业石墨烯导热膜在航天航空行业中也有广泛应用。
由于航天器、飞机等设备在高温高压环境下工作，对导热材料的要求很高。
石墨烯导热膜由于其出色的导热性能和机械性能，可以有效提高航天器和飞机的热管理效果，保证设备的安全和可靠性。
市场前景石墨烯导热膜市场前景广阔。
随着新材料技术和工艺的不断成熟，石墨烯导热膜的生产成本逐渐降低，产品性能逐渐提升。
预计未来几年内，石墨烯导热膜市场将保持高速增长的态势。
同时，由于石墨烯导热膜在多个行业中的广泛应用，市场需求也将不断增加。
特别是在新能源、智能设备等领域的快速发展下，对高性能导热材料的需求持续增加，为石墨烯导热膜市场提供了更大的发展空间。
石墨烯发热模
石墨烯发热膜是一种利用石墨烯材料的特殊性质产生热能的装置。
石墨烯是由碳原子形成的单层薄片，具有优异的导热性和电导性，能够快速传导和释放热能。
石墨烯发热膜通常由石墨烯材料制成，并根据不同的需求和应用，可以采用不同的结构和设计。
它可以具有柔软和薄型的特点，便于安装和应用于各种场景。
石墨烯发热膜通过通电产生电流，石墨烯材料的高导电性使得电能迅速转化为热能，从而实现加热的效果。
它可以被应用于许多领域，例如：
1. 供暖系统：石墨烯发热膜可以应用于家庭供暖系统或办公场所，提供舒适的室内温度。
2. 汽车座椅加热：石墨烯发热膜可以安装在汽车座椅中，为乘客提供舒适的加热体验。
3. 医疗保健：石墨烯发热膜可以应用于医疗设备或治疗器械中，用于物理治疗、热疗等。
4. 电子设备：石墨烯发热膜可以应用于电子设备中，如智能手机、
平板电脑等，提供加热功能。
5. 工业加热：石墨烯发热膜可以应用于工业领域，用于加热流体、加热设备等。
石墨烯发热膜具有高效、均匀、可控和安全等优点，同时还具备响应速度快、节能环保的特点。
然而，在使用石墨烯发热膜时，需要注意安全操作，避免过度加热和损坏。
导热石墨膜
导热石墨膜
导热石墨膜是一种由石墨材料制成的薄膜，具有优良的导热性能。
导热石墨膜具有以下特点：
1. 高导热性能：导热石墨膜的热导率非常高，一般在6000
W/mK以上，是铜的等离子体的几倍。
这意味着导热石墨膜可以快速传递热量，提高热传导效率。
2. 薄而轻：导热石墨膜的厚度通常在几微米到几十微米之间，非常薄。
由于其轻薄的特点，导热石墨膜在各种应用场合中都可以灵活地使用。
3. 良好的柔韧性：导热石墨膜具有良好的柔韧性和可塑性，可以根据需要进行弯曲和折叠，适应各种复杂形状的表面覆盖。
4. 耐高温性：导热石墨膜可以在高温环境下长时间工作，耐温度一般在300-800℃之间，部分产品甚至可以达到2000℃以上。
5. 耐腐蚀性：导热石墨膜具有良好的耐腐蚀性，可以在各种化学介质中长期使用。
6. 安全环保：导热石墨膜不含有害物质，对人体无害，符合环保要求。
导热石墨膜的应用范围广泛，主要包括：
1. 电子领域：导热石墨膜可以应用于电子散热模块、LED照明、手机、平板电脑等电子产品中，提高散热效果，保持设备的稳定性能。
2. 工业领域：导热石墨膜可应用于高温炉膛、石化设备、化工管道等工业装备，提高热能利用效率，减少能源消耗。
3. 太阳能领域：导热石墨膜可作为太阳能吸热板的散热层，提
高太阳能吸收效率。
4. 医疗领域：导热石墨膜可以应用于医疗设备中，提高设备散热效果，避免因过热而导致设备损坏。
总之，导热石墨膜由于其优异的导热性能和其他特点，被广泛应用于各个领域，为各种设备的散热问题提供了良好的解决方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高温石墨化炉与石墨烯导热膜
将分散在溶剂中的氧化石墨烯涂布得到氧化石墨烯膜，之后将氧化石墨烯膜高温还原得到石墨烯导热膜，所述高温还原的温度为2000-3000 ℃，所述高温还原的处理时间为10-30 min，得到石墨烯导热膜的热导率为400-2000W／mK，其厚度为10-100 微米。
图1石墨烯导热膜
图2中第5步热处理是影响石墨烯导热膜热导率的重要因素之一，热处理分两步碳化和石墨化，所以对设备的要求非常高，烧结工艺、石墨化温度和时间的把控都是关键性问题。
那么重要的工艺步骤就涉及到重要的设备——“碳化炉和高温石墨化炉”。
图2工艺流程
高温石墨化炉一种真空石墨化炉，主要应用聚酰亚胺膜（PI膜）石墨化、石墨烯膜石墨化，使之成为高导热石墨膜。
高温石墨化炉也可应用于负极材料、碳素材料及碳碳、碳陶复合材料的烧结和石墨化，还可应用于工业陶瓷，粉末冶金材料等产品的高温烧结和石墨化。
高温石墨化炉稳定运行温度可达3100℃（保温2小时以上），是目前工业量产石墨化炉领域内实现连续稳定运行达到的最高温度，甚至超过绝大部分小型实验炉。
持续稳定在3100℃的超高温可以使产品均匀充分的石墨化，大幅提高产品的导热性能，大幅提高良品率。
高温石墨化炉成套设备主要由一台中频电源控制2个炉体，炉体由高温炉壳组件、炉膛加热及保温组件、电气控制系统、电容补偿系统、真空系统、测
温控温系统及设备平台组成。
除投送料外，实现真正的全自动一键开机、关机，多方位保护，全程无需人工干预。
是目前最适合石墨烯导热膜石墨化工艺（工作温度3100℃以上）。
图3高温石墨化炉
高温碳化炉是一种卧式电阻式真空炉，主要用于石墨烯中温碳化去处理、聚酰亚胺薄膜的碳化，碳/碳复合材料、石墨硬毡、碳纤维、石墨材料和产品的中低温碳化。
碳化炉的性能与特点：
1、炉体采用双层水冷结构，炉体材料为304不锈钢，严格按照压力容器标准打造，抗腐蚀和密闭性能好。
保温材料均采用高纯度毡，经久耐用。
所有电器元器件均采用进口或国内一线品牌，运行可靠。
炉膛采用单室，卧式结构，设备布置紧凑合理，占地面积小。
2、主要设计针对于石墨烯膜热处理腐蚀性这一块专门设计，所有炉体内部及管道均防腐处理，更有效提供使用寿命。
3、采用阻性加热，石墨电极采用等静压石墨件、石墨管发热体寿命长，采用多区加热方式，温度均匀性好、对产品受热均，维护方便。
有效调高产品质量。
4、先进炉膛设计理念，合理的加热结构，。
先进的控温系统，进口数显化智能温控表，PID智能化程序控制，采用德国西门子PLC及西门子触摸屏。
实现实数据通讯无缝对接，全自动高精度完成测温控温过程，系统可按给定升温曲线升温或调用存储工艺曲线，并可贮存四条40段不同的工艺热处理曲线。
5.先进的自动化控制，均由PLC水、电、气自动控制和保护系统，PLC实现安全连锁，具有超温、传感器断偶、水压、炉体超压等触摸屏一目了然，操作简便、明了。
图4 高温碳化炉。
