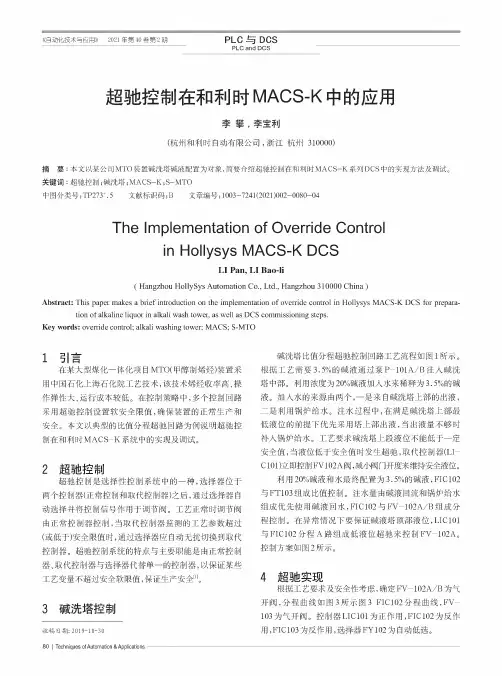

超驰控制在和利时MACS-K中的应用李攀，李宝利（杭州和利时自动有限公司，浙江杭州310000）摘要:本文以某公司MTO装置碱洗塔碱液配置为对象，简要介绍超驰控制在和利时MACS-K系列DCS中的实现方法及调试。
关键词：超驰控制;碱洗塔；MACS-K；S-MTO中图分类号:TP273+.5文献标识码:B文章编号：1003-7241（2021）002-0080-04The Implementation of Override Controlin Hollysys MACS-K DCSLI Pan,LI Bao-li(Hangzhou HollySys Automation Co.,Ltd.,Hangzhou310000China)Abstract:This paper makes a brief introduction on the implementation of override control in Hollysys MACS-K DCS for preparation of alkaline liquor in alkali wash tower,as well as DCS commissioning steps.Key words:override control;alkali washing tower;MACS;S-MTO1引言在某大型煤化一体化项目MTO（甲醇制烯烃）装置采用中国石化上海石化院工艺技术，该技术烯烃收率高、操作弹性大、运行成本较低。
在控制策略中，多个控制回路采用超驰控制设置软安全限值，确保装置的正常生产和安全。
本文以典型的比值分程超驰回路为例说明超驰控制在和利时M A CS-K系统中的实现及调试。
2超驰控制超驰控制是选择性控制系统中的一种，选择器位于两个控制器（正常控制和取代控制器）之后,通过选择器自动选择并将控制信号作用于调节阀。
工艺正常时调节阀由正常控制器控制,当取代控制器监测的工艺参数超过（或低于）安全限值时,通过选择器应自动无扰切换到取代控制器。
选择性控制系统
立即发挥控制作用。所以必须采取抗积分饱和措施。
采用PI-P调节器
P 控制 ——系统处于开环工作状态
PI控制——系统处于闭环工作状态
结束！
一．选择性控制系统概述
选择性控制又叫取代控制，也称超驰控制。 在大型生产工艺过程中，除了要求控制系统在生产 处于正常运行情况下能够克服外界干扰，维持生产的平 稳运行，当生产操作达到安全极限时，控制系统应有一 种应变能力，能采取一些相应的保护措施，促使生产操 作离开安全极限，返回到正常情况；或是使生产暂时停 下来，以防事故的发生或进一步扩大。
3.混合型选择性控制系统
混合型选择性控制系统中,既包含有开关型选择的内容， 又包含有连续型选择的内容。
锅炉燃烧系统选择性控制系统(防脱火、防回火)
三 选择性控制系统的设计
1.调节阀开、闭形式选择 根据生产安全要求选择调节阀的开、闭形式 2.调节器规律及正、反作用选择 根据对象的特性和控制的要求，选择调节器的控制规律 及正、反作用 3. 选择器类型的选择 根据调节器的正、反作用和选择性控制系统设置的目的，
确定选择器的类型
控制规律选择：
1.正常情况下工作的控制器，应选PI或PID 2. 非正常情况工作的控制器，应选窄比例式（KC很大） 选择器类型的选择： 根据生产处于不正常情况下、非正常情况调节器的输出 信号高、低来确定；如果在这种情况下它的输出为高信号， 则应选高选器；如果在这种情况下它的输出为低信号，则应 选低选器。
四 积分饱和及其防止措施
在选择性控制系统中，某一时刻选择器只能选中两个调节器
中的一个，并将该调节器的输出信号送往执行器，而未被选
中的调节器则处于开环工作状态，如果这个调节器具有积分 作用，且在偏差信号长期存在的条件下，就会产生积分饱和 现象，其输出信号将会达到最大或最小的极限值。此时，如 果它重新被选择器选中，需要对系统进行控制时，则并不能
超驰控制在DCS系统中的实现及应用
对于横河 CENTUM VP 系统，要使控制回路具有抗积分饱 和功能，可以使用 2 种方法实现。一是选用普通的选择器，将选 择器的最终输出直接反写给未被选择的控制器输出；二是选择 标准的自动选择模块实现。根据图 1 所示工艺流程，应实现自 动低选功能。
图 1 回路图
3.1 选用普通的选择器 在横河公司 CENTUM VP 组态环境中，“CALCU”选择输出
[3] 吴卫,石绍军. 变压吸附制氮技术及其设备选型[J]. 化工 技术与开发,2010,39(12): 56～58.
[4] 陈顺杭. PSA 变压吸附制氮技术与低温法制氮技术比较 [J]. 现代化工,2013,33(2): 76～78.
[5] 李化治. 制氧技术[M]. 冶金工业出版社,2009. [6] 孟繁强,胡缜磊,唐彬,孙涛,高媛. 高纯氮气管道工程的施 工技术[J]. 管道技术与设备, 2013, (3): 18～19.
1超驰控制的原理及作用超驰控制是把生产过程中的限制条件所构成的逻辑关系叠加到正常的自动控制系统上去的一种组合控制方法也就是系统中设有两个或两个以上的控制器通过高低值选择器选出能适应生产安全状况的控制信号实现对生产过程的自控控制
施工应用
超驰控制在 DCS 系统中的实现及应用
高宁 延海波（陕西延长中煤榆林能源化工有限责任公司，陕西 靖边 718500）
缺点： a 主要优点：一次投资较少；设备维护量小；操作简单；周边
地区液氮供应有保ቤተ መጻሕፍቲ ባይዱ。 b 主要缺点：由于洞库置换操作时氮气消耗量较大，一天需
要液氮 150m3，按液氮槽车容积 30m3计算，一天需要消耗 5 车液 氮。调度工作繁重，液氮调运不及时将会影响洞库的运行。
3 方案比较
自制氮气（变压吸附制氮）方案与依托某大型空分装置外 购氮气方案（管道敷设输送和购买液氮汽化）对比见表 4。
超驰控制
超驰控制系统1．超驰控制概念所谓超驰控制就是当自动控制系统接到事故报警、偏差越限、故障等异常信号时,通过超驰逻辑将根据事故发生的原因立即执行自动切手动、优先增、优先减、禁止增、禁止减等逻辑功能,将系统转换到预设定好的安全状态,并发出报警信号。
2．原理以往用常规控制仪表构成的控制系统绝大部分都缺少识别系统内、外设备状态品质的能力。
只要输入端有偏差信号存在,控制器就会有相应的动作,而不管系统内部是否出现问题或外部生产设备工作是否异常,有时甚至会出现控制背离给定值的现象而造成事故。
超驰控制则能有效地抑制上述不良后果。
在系统中,监测控制过程的每一参数变化的品质、识别输入输出偏差限值、趋势，对被调参数影响的程度，然后依据逻辑功能，实施优选优先，对执行机构进行控制。
DCS和FCS都设计有超驰控制功能,但它在我国工业生产过程自动控制的实际应用却不多。
随着DCS和FCS应用的深入,超驰控制的功能将会得到人们的重视,超驰控制的技术也将走向成熟,到那时,超驰控制就会成为自动控制系统中不可缺少的组成部分。
3．分类超驰控制系统依照功能可分为三类1）开关型超驰控制系统开关型超驰控制系统一般是在主路控制器到调节阀门间设置一个电磁阀门，由辅路超驰信号控制电磁阀门。
当超驰信号送过来的时候，电磁阀门断开。
主路调节阀门由于失气或失电，调节阀门自动向预先设定的FC或FO动作。
也就是说，当超驰信号出现的时候。
调节阀门的最终动作要么是全开要么是全关，此时调节阀门不会动态的进行调节。
2）连续型超驰控制系统连续型超驰控制是将开关型超驰控制系统中的电磁阀门换成了一个选择性控制器。
该选择型控制器可以预先设定为优先选择信号高的或者是信号低的一侧信号，也就是说，主路控制信号和超驰控制信号始终都是通向该选择器的。
例如该选择器为一个高选择器，那么正常的时候，超驰信号低于主路控制信号，当超驰发生的时候，超驰信号会高于主路控制信号，选择器就选择超驰信号。
注：参考压缩机防喘振控制3）混合型超驰控制系统在控制系统中同时有开关型和连续型超驰控制系统。
分散控制系统中的超驰控制

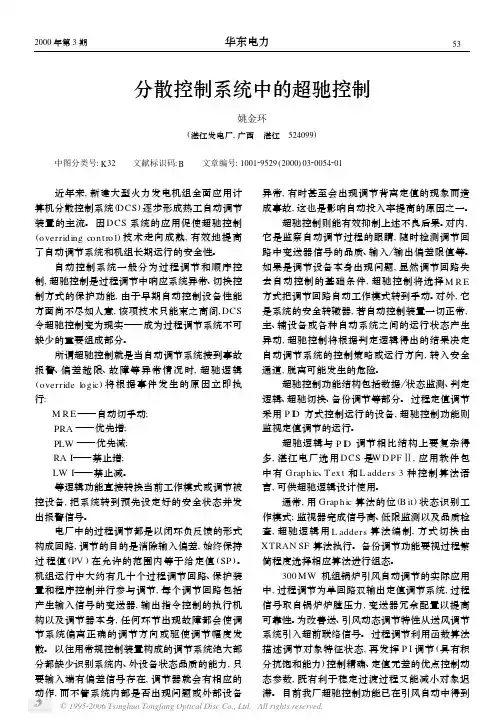

分散控制系统中的超驰控制姚金环(湛江发电厂,广西 湛江 524099)中图分类号:K32 文献标识码:B 文章编号:100129529(2000)0320054201 近年来,新建大型火力发电机组全面应用计算机分散控制系统(DCS)逐步形成热工自动调节装置的主流。
