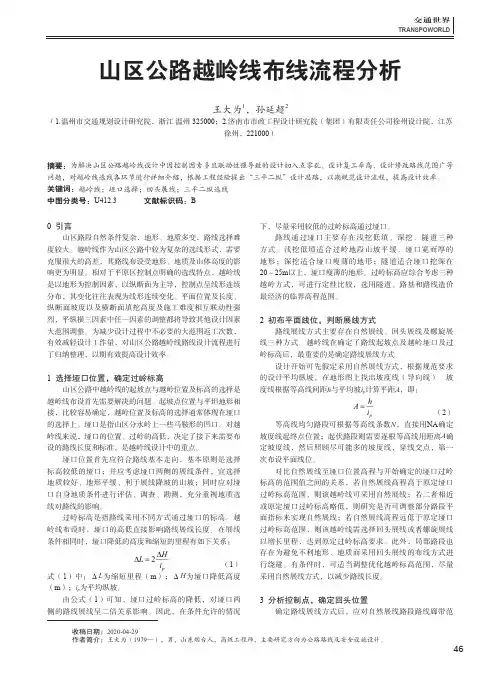

山区公路越岭线布线流程分析
46TRANSPOWORLD交通世界0 引言山区路段自然条件复杂，地形、地质多变，路线选择难度较大。
越岭线作为山区公路中较为复杂的选线形式，需要克服很大的高差，其路线布设受地形、地质及山体高度的影响更为明显。
相对于平原区控制点明确的选线特点，越岭线是以地形为控制因素，以纵断面为主导，控制点呈线形连续分布，其变化往往表现为线形连续变化。
平面位置及长度、纵断面坡度以及横断面填挖高度及施工难度相互联动性强烈，平纵横三因素中任一因素的调整都将导致其他设计因素大范围调整。
为减少设计过程中不必要的大范围返工次数，有效减轻设计工作量，对山区公路越岭线路线设计流程进行了归纳整理，以期有效提高设计效率。
1 选择垭口位置，确定过岭标高山区公路中越岭线的起坡点与越岭位置及标高的选择是越岭线布设首先需要解决的问题。
起坡点位置与平坦地形相接，比较容易确定，越岭位置及标高的选择通常体现在垭口的选择上。
垭口是指山区分水岭上一些马鞍形的凹口。
对越岭线来说，垭口的位置、过岭的高低，决定了接下来需要布设的路线长度和标准，是越岭线设计中的重点。
垭口位置首先应符合路线基本走向，基本原则是选择标高较低的垭口；并应考虑垭口两侧的展线条件，宜选择地质较好、地形平缓、利于展线降坡的山坡；同时应对垭口自身地质条件进行评估、调查、勘测，充分重视地质选线对路线的影响。
过岭标高是指路线采用不同方式通过垭口的标高。
越岭线布设时，垭口的高低直接影响路线展线长度。
在展线条件相同时，垭口降低的高度和缩短的里程有如下关系：（1）式（1）中：ΔL 为缩短里程（m ）；ΔH 为垭口降低高度（m ）；i p 为平均纵坡。
由公式（1）可知，垭口过岭标高的降低，对垭口两侧的路线展线呈二倍关系影响。
因此，在条件允许的情况下，尽量采用较低的过岭标高通过垭口。
路线通过垭口主要存在浅挖低填、深挖、隧道三种方式。
浅挖低填适合过岭地段山坡平缓、垭口宽而厚的地形；深挖适合垭口瘦薄的地形；隧道适合垭口挖深在20～25m 以上，垭口瘦薄的地形。

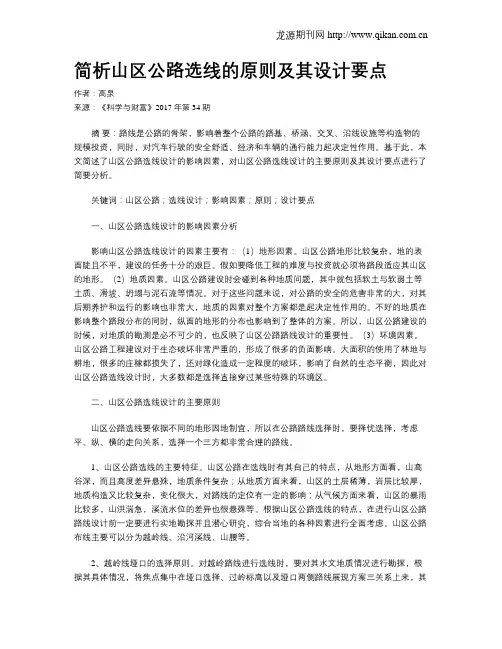

简析山区公路选线的原则及其设计要点
简析山区公路选线的原则及其设计要点作者：高泉来源：《科学与财富》2017年第34期摘要：路线是公路的骨架，影响着整个公路的路基、桥涵、交叉、沿线设施等构造物的规模投资，同时，对汽车行驶的安全舒适、经济和车辆的通行能力起决定性作用。
基于此，本文简述了山区公路选线设计的影响因素，对山区公路选线设计的主要原则及其设计要点进行了简要分析。
关键词：山区公路；选线设计；影响因素；原则；设计要点一、山区公路选线设计的影响因素分析影响山区公路选线设计的因素主要有：（1）地形因素。
山区公路地形比较复杂，地的表面陡且不平，建设的任务十分的艰巨。
假如要降低工程的难度与投资就必须将路段适应其山区的地形。
（2）地质因素。
山区公路建设时会碰到各种地质问题，其中就包括软土与软弱土等土质、滑坡、坍塌与泥石流等情况。
对于这些问题来说，对公路的安全的危害非常的大，对其后期养护和运行的影响也非常大，地质的因素对整个方案都是起决定性作用的。
不好的地质在影响整个路段分布的同时，纵面的地形的分布也影响到了整体的方案。
所以，山区公路建设的时候，对地质的勘测是必不可少的，也反映了山区公路路线设计的重要性。
（3）环境因素。
山区公路工程建设对于生态破坏非常严重的，形成了很多的负面影响。
大面积的使用了林地与耕地，很多的庄稼都损失了，还对绿化造成一定程度的破坏，影响了自然的生态平衡，因此对山区公路选线设计时，大多数都是选择直接穿过某些特殊的环境区。
二、山区公路选线设计的主要原则山区公路选线要依据不同的地形因地制宜，所以在公路路线选择时，要择优选择，考虑平、纵、横的走向关系，选择一个三方都非常合理的路线。
1、山区公路选线的主要特征。
山区公路在选线时有其自己的特点，从地形方面看，山高谷深，而且高度差异悬殊，地质条件复杂；从地质方面来看，山区的土层稀薄，岩层比较厚，地质构造又比较复杂，变化很大，对路线的定位有一定的影响；从气候方面来看，山区的暴雨比较多，山洪湍急，溪流水位的差异也很悬殊等。
隧道选址勘测
隧道选址勘测一、隧道选址原则合理选择隧道位置，可以缩短线路长度，使线路平缓顺直、病害少、维修简单，减少通行时间，减少道路修建对自然植被的破坏。
隧道位置选择与线路选择是相关的。
一般情况下，隧道位置是由线路位置大体决定的，线路方案一旦确定，隧道位置只能进行很小幅度的调整。
但是，如果隧道很长，工程规模很大，或者工程地质条件很复杂，属于本区段的重点控制工程，就得根据隧道的最优位置，调整线路。
隧道位置的选择应遵循下列原则：①隧道应选择在地质构造简单、地层单一、岩体完整等工程地质条件较好的地段，以隧道轴线垂直于岩层走向最为有利。
②隧道应避开断层破碎带，当必须穿过时，宜与之垂直或以大角度穿过。
③隧道应避开岩溶强烈发育区、地下水富集区、有害气体及放射性地层、地层松软地带。
④地质构造复杂、岩体破碎、堆积层厚等工程地质条件较差的傍山隧道，宜向山脊线内移，加长隧道，避免短隧道群。
⑤隧道洞口应选择在山坡稳定、覆盖层薄、无不良地质之处，宜早进洞、晚出洞。
⑥隧道顺褶曲构造轴线布置时，宜避绕褶曲轴部破碎带，选择在地质条件较好的一侧翼部通过。
⑦隧道宜避开高地应力区，不能避开时，洞轴宜平行于最大主应力方向。
二、隧道位置选择（一）不同地形条件下隧道位置选择1.越岭隧道线路跨越高程很大的分水岭时，这段线路称为越岭线。
越岭隧道所经过的地区一般山峦起伏、地形陡峻、地质复杂，自然条件变化很大。
选择越岭隧道的位置时，应在附近较大范围内比选，全面调查各个垭口，弄清其高程和工程地质与水文地质条件，并查清垭口两侧的地形地貌和地质情况，然后选择最合适的垭口作为隧道穿越的位置，并最终确定隧道的位置和高程。
因此，选择越岭隧道的位置，主要就是选择垭口和确定隧道高程。
（1）垭口选择。
确定线路时，常常有若干个垭口可以通过，此时就要分析比较，选定最为理想的垭口。
从平面上考虑，越靠近连接控制点的航空直线的线路，距离越短，但由于垭口两侧地形、地质条件限制，往往无法做到。
垭口两侧路线展线读书报告 - 副本
垭口两侧路线展线读书报告任亚平路桥三班0902010222从《道路勘察设计》中开始接触垭口，垭口是体现越岭方案的主要控制点，应在基本符合走向的较大范围内选择，全面考虑垭口的位置、高程、地质条件和展线条件等，一般应选择基本符合路线走向、高程较低、地质条件较好、两侧山坡利于展线的垭口。
越岭线需要克服很大的高差，路线的长度和平面位置主要取决于路线纵坡的安排。
在越岭线的选线中，需以路线纵断面为主导，通过合理调整纵坡和设置必要的回头，并符合纵坡标准，实现越岭线的布局，其具体步骤如下：1.拟定路线大致走法。
在确定的主要控制点间，进行广泛勘察，调查地形及地质情况，粗略勘定纵坡，利用有利地形、地质，拟定路线大致走法。
2.试坡布线。
进一步落实初拟路线走法的可能性，发现和加密中间控制点，发现局部比较方案，拟定路线布局。
试坡由已定的控制点开始，然后确定中间控制点，仔细勘察修改，认为合适后再向前试坡，这是通过试坡发现控制点和局部比较线的大致过程。
3.分析，落实控制点，决定布局方案。
控制点有固定和活动之分:一种是位置和高程都不能改变；另一种是位置固定，高程可以活动；第三种是位置，高程都可以活动。
活动控制点的调整，有两种做法：1）活动性较大的回头地点，可从前后两个固定控制点以适应纵坡分别放坡交会得出；2）两固定控制点间的非回头活控制点，在其可活动范围内调整，以使固定控制点间纵坡尽量均匀。
越岭线的展线方式主要有三种：1.自然展线。
是以适当的纵坡，顺着自然地形，绕山嘴，侧沟来延展距离，克服高差的布线方式，优点是方向符合路线基本走向，行程与升降统一，路线最短，与回头展现相比，线形简单，技术指标一般较高，特别是路线不重叠，对行车，施工，养护均有利。
缺点是避让艰巨工程或不良地质的自由度不大，只有调整纵坡这一途径。
2.回头展线。
是沿山坡一侧延展，选择合适地点，用回头曲线作方向相反的回头后再回到该山坡的布线方式。
优点是便于利用有利地形，避让不良地形、地质和难点工程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
越岭线中垭口位置选择的合理性探析
摘要：山区公路选线的特点是山高谷深，高差大，地形、地质复杂，工程艰巨，可比选方案多。
在地形方面，路线平、纵、横方面均受到约束；在地质方面，山区土层薄、岩层厚，岩层产状和地质构造变化复东，影响线位布设；在气候方面，山区暴雨多、山洪急、溪流水位变化幅度大，雨雾潮湿、冰冻等对交通安全
影响大，是公路选线中不可忽视的因素。
因此，在山区选线时必须认真勘测、精
心研充，综合考虑，解决好越岭的垭口、展线的方案等重大问题。
因此，本文对
山区公路越岭线中垭口位置选择的合理性进行探析有一定现实意义。
关键词：山区公路；选线；垭口；合理性
引言
越岭线的特点是路线需要克服很大的高差，路线的长度和平面位置主要取决
于路线纵坡的安排。
因此，在山区公路越岭选线中，须以路线纵断面为主导。
越
岭线布局主要应解决的问题是：垭口选择，过岭高程选择和垭口两侧路线展线的
拟定。
它们是相互联系，相互影响的。
布局时应综合考虑好三者的关系。
1越岭线中垭口位置选择的重要性
垭口是体现越岭线方案的重要控制点，应在基本符合路线走向的较大范用内
选择，要全面考虑垭口的位置、高程、地形条件，地质情况和展线条件。
越岭高
差较小，地质条件稳定，展线降坡后能与山麓控制点直接地衔接，无需无效延长
路线，这种垭口最为理想。
如垭口虽低，但地质条件不好，或两侧山坡不适于展线，或展线后与山麓控制点接线不顺，则应稍微偏离总方向另行选择。
同时垭口
是地质构造上的软弱层地带或断层破碎带，选择垭口要对其地层构造情况进行实
地调查。
垭口以下的两侧山坡线是越岭线的主要组成部分，山坡的地形、地质条
件直接影响路线的质量、造价和路基的稳定，应综合考虑。
2垭口地形地质分类
公路通过的垭口地形，工程地质十分复杂，垭口按地形地质分类主要有以下七种：
（1）软弱层型垭口：主要是页岩、片岩、千枚岩及凝灰岩等组成的垭口，它们的力学强度低,易风化剥蚀，因此形成垭口。
当路线通过需深切垭口，因为这类岩石透水性差，当雨水灌入裂缝后，极易影响边坡稳定。
（2）构造型圾口：由于背斜的顶部裂隙发育，岩层较为破碎，因此在风化和流水冲刷共同作用下形成垭口。
这类垭口两侧岩层产状对边坡有利，但必须注意两侧岩层的裂隙分布和互相贯穿的性质，一般来说这类垭口地质条件是比较好的。
（3）断层破碎带垭口：由于断层两侧的岩石极度破碎，所以容易被地表水冲刷成垭口，这种地段的地质条件比较复杂，断层破碎带的岩石往往十分破碎，边坡稳定性极差。
且水文地质条件也十分复杂，大的断层通常都是地下水富集的地带,路线应考虑避开。
（4）断层陷落型垭口：由断层组合形成，与破碎带型垭口有共同之处，但它更为复杂，两侧都由断层形成，中间岩石层陷落，使地面形成天然的垭口。
因此，除考虑破碎带型垭口的不利条件外，还需考虑两侧岩层的稳定性。
由于两侧岩层是属于上升性质，岩层有可能沿层面滑落，造成塌方和滑坡。
这种地带是最不利的地质条件，选线也应尽切可能绕线避开。
（5）松软层侵蚀性垭口：一般是在基岩上沉积各种现代松软士层，如坡积层，洪积层等，由于地表流水的长期冲刷，形成低凹的垭口地段，当基岩成水平或接近水平时，这种垭口是稳定的。
（6）溶蚀型垭口：可溶性的岩石（如石灰岩白云岩层等），在地下水的溶解侵蚀作用下，地下溶洞或暗河的项板岩层塌落而成的垭口。
设计时，必须注意岩溶的漏斗、天井、溶洞及暗河的分布情况和发育情况，以免引起溶洞塌落和边坡被破坏。
（7）接触面型垭口：由灰岩和片麻岩接触面破碎带，经水流冲刷或风化而成。
接触面一侧灰岩极度风化己成灰状，而片麻岩一侧山头也风化到没有新鲜的
矿物。
因此开挖路堑后，边坡很难稳定。
3越岭线垭口位置选择
越岭线路应解决好的主要问题为选择越岭垭口、越岭高程、越岭引线定线三
个问题。
（1）选择越岭垭口。
在垭口的选择上，要求这个垭口偏离路线总的方向较小，而又最低，同时垭口两侧的山形地势比较顺适，地质水文地情况良好，使两
侧路线(即上岭线和下岭线）的联结较为。
理想垭口往往是地质构造的薄弱地带，当越岭线路难以避开严重不良地质地段时，则应另选择地质条件较好的垭口；选
择越岭垭口还应充分考虑垭口两侧的引线条件,选择引线条件较好的垭口。
低平
宽敞的垭口常常是线路越岭的有利条件,对于减少拔起高度、缩短线路、寻求经
济适当的越岭隧道长度起着决定作用。
（2）选择越岭高程。
一般在越岭地区选线时,可合理选用高程低、坡度缓、
运营条件好的方案，避开水文工程地质较差的区城。
（3）越岭垭口选择时，要特别重视地质问题，越岭地段工程地质和水文地
质较复杂，选线时，应摸清分水岭地区的地质情况以及对线路工程的影响程度，
以便更好地指导选线。
对于大的滑坡、断层等不良地质要尽最避绕，避绕困难时
应在边缘或影响最小处提出可行性的工程防范和整治措施，地质条件的优劣往往
决定越岭方案的取舍。
越岭垭口是越岭线路的主要控制点，一般在小比例尺地形
图上,根据线路走向，考虑地形地质条件，在大面积范围内寻找和拟定可行的越
岭垭口方案，要全面考虑垭口的位置、高程、地形等条件，以及地质情况和展线
条件。
对有比较价值的方案，再做仔细深入的研究比选。
4、山区公路越岭选线垭口地段路线布置
山区公路越岭选线时一般从可由通过的垭口中，选择高程较低、山体薄窄和
两侧利于展线的垭口以开挖的穿越方式越岭。
路线的布置应先从垭口的地形、地
质条件进行分析，一般断层破碎带垭口、断层陷落型垭口、溶蚀型垭口、接触面型垭口，软弱层型垭口等，地质复杂，尽量采用浅开挖方式过岭。
过岭高程是垭口路段布线的重要控制因素，不同的高程会出现不同的展线方案。
进出口高程的确定需要重点研究路线展线降坡的情况并拟定几个展线方案，每个方案应对路线平纵面技术指标、路线长度、桥涵、防护、拆迁占地、环保、工程造价等进行全面的技术经济比较，然后确定推荐方案。
针对提供的地质资料比较粗略，设计粗略的现象，要求对重点路段应强化地质选线,设计人员首先对勘测的资料进行设计，做出纵横断面，再根据纵横断面选取典型的垭口区段进行钻探，获取地质资料，避绕不良的地质路段，使垭口地段开挖深度、边坡坡率、坡面防护、地表地下排水设计的深度更加深入到位，确保设计质量。
在越岭垭口的选择中，不要一味追求高程较低、山体较薄的垭口，要注意不同高程的垭口选择和不同位置的垭口选择。
一般来说，高程较低的垭口有利于较缓的限坡，较短的线路通过,工程较小且运营条件好，应在选线中着重选择。
结语
综上所述，在对山区公路进行越岭选线时，如何做到安全且合理地选择垭口位置是非常重要的问题。
随着我国道路工程质量水平的不断提升，山区公路工程建设理念也在不断完善，为更好解决工程设计的难题，工程应尽可能融入更多人性化设计理念于实际运营环境中。
本文通过介绍山区公路进行越岭选线中，辅以实际公路项目，细致剖析越岭线中垭口位置选择的要点，以期为相关从业者提供参考。
参考文献：
［1］关海超，王立国，徐永.浅谈海外山区公路设计方法及思路［J］.价值工程，2019，38（17）：155-157.
［2］江启军.影响高速公路选线的因素分析及合理设计方法研究［J］.黑龙江交通科技，2020，43（4）：43，45.
［3］江一川．浅谈山区公路勘察设计中常见问题的分析与对策[j].民营科技，2010，(10).
［4］陈李俊，茅炜．对现阶段偏远地区公路路线设计的相关问题分析[j]．四川建材，2009， (05)。
