生产实习收音机的组装
收音机的组装与调试的实习报告

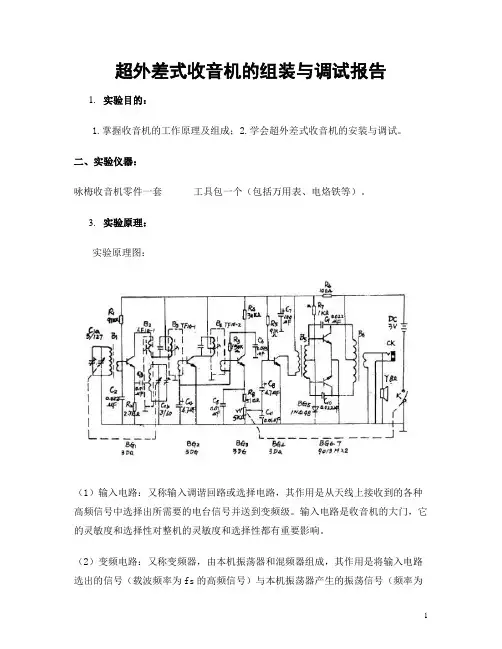

1 超外差式收音机的组装与调试报告
1. 实验目的：
1.掌握收音机的工作原理及组成；2.学会超外差式收音机的安装与调试。
二、实验仪器：
咏梅收音机零件一套
工具包一个（包括万用表、电烙铁等）。
3.
实验原理：
实验原理图：
（1）输入电路：又称输入调谐回路或选择电路，其作用是从天线上接收到的各种高频信号中选择出所需要的电台信号并送到变频级。输入电路是收音机的大门，它的灵敏度和选择性对整机的灵敏度和选择性都有重要影响。
（2）变频电路：又称变频器，由本机振荡器和混频器组成，其作用是将输入电路选出的信号（载波频率为fs的高频信号）与本机振荡器产生的振荡信号（频率为
2 fr）在混频器中进行混频，结果得到一个固定频率（465kHz）的中频信号。这个过程称为“变频”，它只是将信号的载波频率降低了，而信号的调制特性并没有改变，仍属于调幅波。由于混频管的非线性作用，fs与fr在混频过程中，产生的信号除原信号频率外，还有二次谐波及两个频率的和频和差频分量。其中差频分量（fr—fs）就是我们需要的中频信号，可以用谐振回路选择出来，而将其它不需要的信号滤除掉。因为465kHz中频信号的频率是固定的，所以本机振荡信号的频率始终比接收到的外来信号频率高出465kHz，这也是“超外差”得名的原因。
（3）中频放大电路：又叫中频放大器，其作用是将变频级送来的中频信号进行放大，一般采用变压器耦合的多级放大器。中频放大器是超外差式收音机的重要组成部分，直接影响着收音机的主要性能指标。质量好的中频放大器应有较高的增益，足够的通频带和阻带（使通频带以外的频率全部衰减），以保证整机良好的灵敏度、选择性和频率响应特性。
（4）检波和自动增益控制电路：检波的作用是从中频调幅信号中取出音频信号，常利用二极管来实现。由于二极管的单向导电性，中频调幅信号通过检波二极管后将得到包含有多种频率成份的脉动电压，然后经过滤波电路滤除不要的成份，取出音频信号和直流分量。音频信号通过音量控制电位器送往音频放大器，而直流分量与信号强弱成正比，可将其反馈至中放级实现自动增益控制（简称AGC）。收音机中设计AGC电路的目的是：接收弱信号时，使收音机的中放电路增益增高，而接收强信号时自动使其增益降低，从而使检波前的放大增益随输入信号的强弱变化而自动增减，以保持输出的相对稳定。

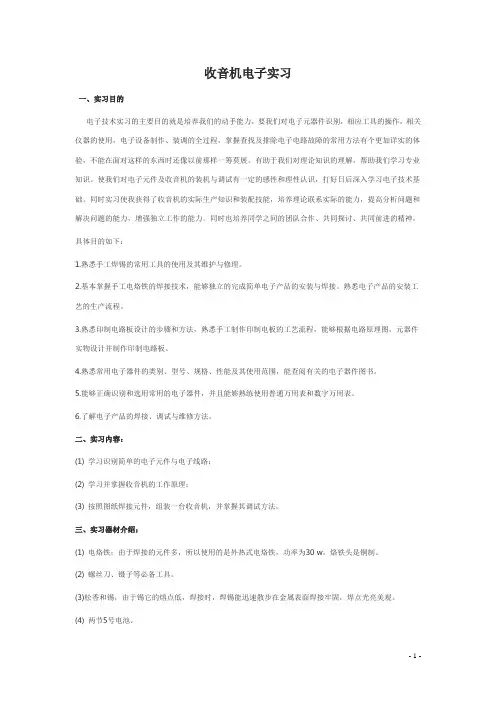

收音机焊接与组装实习
- 1 - 收音机电子实习
一、实习目的
电子技术实习的主要目的就是培养我们的动手能力，要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。有助于我们对理论知识的理解，帮助我们学习专业知识。使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。同时也培养同学之间的团队合作、共同探讨、共同前进的精神。
具体目的如下：
1.熟悉手工焊锡的常用工具的使用及其维护与修理。
2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。
3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。
4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
5.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。
6.了解电子产品的焊接、调试与维修方法。
二、实习内容：
(1) 学习识别简单的电子元件与电子线路；
(2) 学习并掌握收音机的工作原理；
(3) 按照图纸焊接元件，组装一台收音机，并掌握其调试方法。
三、实习器材介绍：
(1) 电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30 w，烙铁头是铜制。
(2) 螺丝刀、镊子等必备工具。
(3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
(4) 两节5号电池。 - 2 - 四、原理简述
产品型号：RW08-11 收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号（其频率总比输入回路选出的信号的频率高465kHz），共同送入变频级进行混频，产生一个固定的差频信号，即465kHz。465kHz中频信号经过几级中频选频放大电路的放大后，加至检波级进行检波。解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。检波级输出的波动直流成分信号能反映输入的高频信号强弱，将它经自动增益控制电路后去控制中放级的增益。这样可使高频信号强时中放级增益下降，从而使输出音量不随高频信号强弱变化而发生变化，也使中放级工作稳定、性能提高。
电工实习-收音机组装实验报告
电子电工实习报告
实习内容：□ 认识实习（社会调查）
□ 教学实习（□生产□临床□劳动）
□ 毕业实习
实习形式：□ 集中 □ 分散
学生姓名： 张 杰
学 号： 5902411095
专业班级： 车辆112班
实习单位： 南昌大学电工电子实习中心
实习时间：2012年11月26日至2011年12月30电子电工实习报告
南昌大学
日
目录
一、前言 .......................................................................................................... 3
二、实习内容 ................................................................................................... 3
三、实习器材介绍 ............................................................................................ 3
四、实习目的 ................................................................................................... 4
五、时间安排 ................................................................................................... 5
电工实习实验报告(组装收音机)
实习时间
2013年6月3日——2013年6月7日
实习地点
南昌大学电工电子中心
实习目的
1.掌握安全用电常识。
2.掌握正确识别和选用电子元器件及电子线路的方法。
3.掌握手工锡焊操作要领、实用技艺及焊接质量检查。
4.掌握对照原理图在印制电路板（万能板）上焊装电子线路的方法。
5.按照图纸使用电烙铁焊接电子元件，组装一台收音机，并掌握其调试方法。
实习器材及介绍
1电烙铁：由于焊接的元件多，所以本次使用的是外热式电烙铁，功率为30 w，烙铁
头是铜制的。
2工具箱：工具箱内装有斜口钳、螺丝刀、镊子等必备工具。
3焊锡丝: 为锡铅合金，中间为松香。通常用于电子设备的锡焊。其锡前铅比为60/40。它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
4支架：防止而得电烙铁。
5元件清单。
附收音机元件表
ZX-05型调频调幅收音机元件清单目录表
序号 名称 型号规格 位号 数量 序号 名称 型号规格 位号 数量
1 集成块 CD1691CB 1C 1快 20 电解电容 0.47μ C15 1支
2 发光二极管 Φ3红 LED 1支 21 电解电容 4.7μ C8、C12 2支
3 三端陶瓷滤波器 455B CF2 1支 22 电解电容 10μ C2、C13、C18 3支
4 三段陶瓷滤波器 10.7MHz CF2 1支 23 电解电容 100μ C16、C19 1支
5 中波振荡变压器 红色 T1 1支 24 四联电容器 CBM-443DF SL 1支
6 中波中频变黑色 T3 125 扬声器 Φ58MM BL 1支 压器 支
7 调频中频滤波器 兰色10.7MHz T2 1支 26 波段开关 K2 1支
8 磁棒线圈 55×13×15 5L1 1套 27 拉杆天线 TX 1根
9 调频天线线圈 Φ6×4圈 L2 1支 28 耳机插座 Φ2.5 1个
收音机焊接组装实习报告
收音机焊接组装实习报告
一、实习名称:
收音机焊接组装
二、实习目的：
1.了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术和简单的电路元器件装配，以及收音机的工作原理。
2.熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机。
3.了解电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法。使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，掌握收音机的实际生产知识和装配技能，培养我们理论联系实际的能力！
4.了解安全用电知识，学习安全操作要领，养好良好的工作习惯。
三、实习器材：
1） 电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30 w，烙铁头是铜制。
2） 螺丝刀、镊子等必备工具。
3） 松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散布在金属表面，焊接牢固，焊点光亮美观。
4） 两节5号电池。
四、工作原理：
收音机的原理是把从天线接受到的高频信号，经检波还原成音频信号，送到扬声器变成音波。是把接收到的电台高频信号，用一个变频级电
路将它转化为频率固定的中频信号，然后再对这个中频信号进行多级放大，再检波，低放。由于不同频率的无线电波用途较广、接受的电波
较多，所以音频信号就会互相干扰，导致音响效果不好，所以当要选择所需的电台并把不要的信号“滤掉”，以免产生干扰，所以在我们收
听广播时，使用选台按钮。由于中频固定，且频率比高频已调信号低、中放的增益可以做的较大，工作较稳定，通频带特性也可做的理想、
这样可以使检波器获得足够大的信号，从而使整机输出音质较好的音频信号,，所以中频调谐放大电路可以做到选择性好、增益高又不易自激
。这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀!
无线电原理
1） 声音信号都是一样的，如果不处理就向空中发射，则所有电台的声音信号将混在一起，将互相干扰变成杂音而无法接收。因此必须利用
组装收音机实习报告
哈尔滨理工大学荣成学院
电子电工实习报告
班 级： 机械设计制造及自动化（3）班
* *****
学 号： **********
实习地点：电子实验室
实习时间：2012年08月20日至25日
随着现代社会的发展,为了适应社会发展对人才的需求,就要求我们不仅需要很强的理论知识,还要有很强的实践能力.这就要求我们把所学到的知识用于实际工作之中.只有做到了这样一点,才能使我们在今后的求职生涯和社会工作中立于不败之地. 我所学的是电子电工技术,因此对实际操作能力的培养是很重要的.学校为了提高我们的能力,特别为我们安排了这次实训,希望我们可以将自己所学的东西用于实践.
一、 实习目的
1、学习识别简单的电子元件与电子线路；
2、学习电烙铁的使用；
3、学习并掌握收音机的工作原理；
4、组装收音机，并掌握其调试方法；
5、提高自己的实际操作能力，动手能力。
二、 实习内容
1、学习识读电子元器件
2、掌握常用电子元器件的测试方法
3、学习焊接的操作方法和注意事项，掌握焊接技术
4、完成电路板焊接，调试收音机正常工作
三、 实验器材
ADS-22调频·调幅收音机实验套件
电烙铁（含支架）
螺丝刀·镊子等必备小工具
松香和锡 两节5号电池
四、 实验原理
1、收音机的原理
就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机或喇叭变成音波。由于科技进步，天空中有了很多不同频率的无线电波。如果把这许多电波全都接收下来，音频信号就会像处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。 选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。
电子工艺实习-组装收音机报告
电子工艺实习
超外差收音机的安装与调试报告
班级：0410102
学号：041010229
姓名：魏佳鹏
2012年4月2日星期一
一、电子工艺实习目的,内容。
1、电子工艺实习的目的。
电子工艺实习旨在通过超外差收音机的组装，使同学增强动手操作能力，同时加深学习电路方面的基本知识，拓宽学生知识面，培养勇于实践、追求科学的精神。
2、电子工艺实习的内容。
组装超外差收音机。
二、超外差收音机的电原理与工作过程。
1、超外差收音机的电原理和工作过程。
超外差收音机工作原理框图如下图所示,它是由天线、调谐回路、本机振荡器、变频器、中频放大器、检波器、低频电压放大器、功率放大器等部分组成。
1. 绕在磁棒上的天线线圈，用来接收到的许多广播电台的调幅高频信号（磁棒具有聚集电磁波磁场的能力）,此高频信号通过调谐回路（为并联谐振回路，具有选频作用）选出其中所需要的电台信号经磁棒线圈的次级送到变频级。
2. 由本机振荡器产生高频等幅波信号，它的频率高于被选电台载波465KHz。也送到送入变频级。二者通过晶体管be结的非线性变换，将高频调幅波变换成载波为465KHz的中频调幅波信号。在这个变换过程中，被改变的只是已调幅波载波的频率，而调幅波的振幅的变化规律（调制信号即声音）并未改变。
3. 变换后的中频信号通过变频级集电极接的LC并联回路选出载波为465KHz的中频调幅信号，被送到中频放大器。
4. 中频放大器放大后，再送入检波器进行幅度检波，从而还原出音频信号。
5. 然后通过低频电压放大和功率放大，再去推动扬声器，还原出声音。
三、安装与调试中的问题和解决方法。
1、安装中的问题与解决方法。
出现的问题主要有：
（1）、元件焊接的顺序错误。
电工实习-收音机组装实验报告 2
实习内容：
1. 学习识别简单的电子元件与电子线路；
2. 学习并掌握收音机的工作原理；
3. 掌握电焊技术，能用电烙铁进行焊接；
4. 按照图纸焊接元件，组装一台收音机，并掌握其调试方法；
5. 了解工程用电安全常识。
实习器材介绍：
1. 电烙铁（含支架）：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30 w，烙铁头是铜制。
2. 螺丝刀、镊子等必备小工具。
3. 松香和锡。由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
4. 两节5号电池。
5. BS208HAF型号收音机。
6. 元件清单。
7.
实习目的：
电子技术实习的主要目的就是培养我们的动手能力，要求我们熟悉日常的机械车床，熟练使用劳动工具(如电烙铁,螺丝刀,尖嘴钳等等)，能够自己动手做出一个像样的东西来。此外电子技术实习也要求我们会识别电子元器件，熟悉相应工具的操作与相关仪器的使用，掌握电子设备制作、装调的全过程，学会查找及排除电子电路故障的常用方法等。实习有助于我们对理论知识的理解，帮助我们学习专业知识。使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。同时也培养同学之间的团队合作、共同探讨、共同前进的精神。
具体目的如下：
1. 常用电子元器件及材料类别、型号规格，主要性能及其使用范围，能查阅有关的电子器件图书了解他们的应用，作用等，并能正确的辨认出电子器件；
2. 接触电子产品生产实际，了解和掌握一般电子工艺知识和技能，学习电子产品制作工艺流程；
3. 熟悉手工焊锡的常用工具的使用及其维护与修理，并基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。
4. 了解电子产品的焊接、调试与维修方法，并装焊一个正规的电子产品（收音机）；
电工实习-收音机组装实验报告 3
电工实习-收音机组装实验报告
电工电子实习报告
实习内容：□ 认识实习（社会调查）
□ 教学实习（□生产□临床□劳动）
□ 毕业实习
实习形式：□ 集中 □ 分散
学生姓名： 李 加 欣
学 号： 5901213055
专业班级： 材成132班
实习单位： 南昌大学电工电子实习中心
实习时间： 2014.11.17至2011.11.21 电子电工实习报告
南昌大学
目录
一、实习内容 ........................................................ 2
二、实习目的 ........................................................ 3
三、电子元器件的识别与检测及其读数错误!未定义书签。
四、Zx-05型号收音机简介及工作原理错误!未定义书签。
五、实习步骤...........................................................................................................................................7 电子电工实习报告
南昌大学
六、焊接过程出现的问题....................................................................................................................8
七、实习心得及体会.............................................................................................................................8
收音机组装实习报告[1]
实习时间：2011年12-17日
实习地点：河南理工大学北校区电子工艺实验室
一、实习目的
1. 了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。能够正确识别和选用常用的电子器件，并且能够熟练使用万用表。
2. 学习并掌握超外差收音机的工作原理。
3. 熟悉手工焊。
4. 了解电子产品的焊接、调试与维修方法。初步学习锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术，调试电子产品的方法，提高动手能力。
二、 实习器材
1. 电烙铁、焊锡丝
2. 螺丝刀、镊子、钳子等必备工具
3. 万用表
4. 恒兴牌s-66型袖珍收音机实验套件
5. 五号电池两节
三、 实习概要
超外差收音机在无线电接收机中的应用非常广泛，二超外差收音机又是无线电接收机的典型电路。收音机虽然小，可谓五脏俱全，它包含了无线电接收的哥哥功能电路。收音机、电视机、手机都采用外差电路接收信号，就连雷达接收机同样也采用外差电路，只是他们的工作频率不同，但接收原理是一样的。近年来由于科技的不断进步，新工艺、新技术、新器件的不断出现，收音机已朝着电路的集成化，电子调谐，数字显示，电脑控制及多功能、高指标、使用方便等方向发展。
本实习采用3v低压硅管六管超外差式收音机，它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级等部分组成，几首频率范围为535khz-1605khz的中波段。
1. 元件说明
① 中频变压器（以下简称中周）三只为一套，其接线图见印制板图。t2为振荡线圈的中周型号为lf10（红色）、t3为第一级中放用的中周（白色）、t4为第二季中放的中周（黑色）。中周外壳初期屏蔽作用外，还起导线的作用，所以中周外壳必须可靠地接地。
② t5为输入变压器，线圈骨架上有凸点标记为初级，印制板上也有圆点作为标记，器接线图在印制板上可以很明显的看出，安装时不要装反（还可以配合万用表测量进行分辨）。
