电子工艺实习报告_(收音机组装与调试)
电子工艺实习报告
题 目：收音机的组装与调试
学 号
姓 名
专业班级
指导教师
实践日期 目 录
一、实习目的与要求
（1）实习目的：
（2）实习要求：
二、实习任务
三、实习过程
（1）安全用电知识
（2）元器件识别与测量
（3）焊接技术
（4）收音机原理
（5）收音机组装过程、调试过程及注意事项
四、实习总结
（2）实习收获与体会
一、实习目的与要求
（1）实习目的：
通过收音机组装实习，掌握基本的焊接技术，学会元件识别、测试、质量检验和安装的方法。掌握万用表的使用方法，学习掌握超外差式收音机的基本工作原理，学会识别电路原理图与印刷图，学会电子设备的整机装配、调试方法等，了解电子产品的装配过程。从而锻炼和提高动手能力，严谨的科学作风，巩固和加深对电子学理知识的理解和掌握。
（2）实习要求：
元器件装配要求：
为保证装配到线路板上的元件质量，要求严格按照下列步骤装配每一个元件：
第一步，用万用表测试元件并记录测试结果。
第二步，观察元件引线，如表面有氧化，清楚氧化层。
第三步，元件引线镀锡（新元件可免此步骤）。
第四步，结合原理图与印刷图插接元器件。
第五步，检查插接的元器件。
第六步，焊接元器件。
测试记录要求：
测试记录需包含下列内容：
1. 测试日期
2. 测试人姓名
3. 测试结果
a. 元器件在电路中的编号
b. 元器件的类型（电阻、电容）
c. 用万用表测量的具体方法（档级）
d. 测量结果（标称值、实测值）
电阻：色码、实测值
电容：容量、级间电压、电解电容的极性
电感、中周、本振、变压器：初次极电阻
二极管：方向（实体图）、级间正反向电阻
三极管：类型（PNP/NPN）、放大倍数、各级间正反向电阻
二、实习任务
（1）焊接技术
1．焊接方法总结：
（1）将烙铁头放在印刷板的焊盘和焊件引脚上，使焊盘和焊件均受热，尽量要使
烙铁头与焊点接触面积大。
（2）将焊锡丝至于焊盘或烙铁头，焊锡熔化并形成焊点。
（3）熔化一定量的焊锡后，将焊锡丝移开。
（4）将焊锡完全润湿焊点后45。方向移开烙铁。注意焊接时间不要太长，一般焊点大约两三秒钟。有的人焊接时烙铁头先沾上一点焊锡，然后将烙铁放到焊点上停留，等待加热后焊锡润湿焊件，形成焊点，这种焊接方法不正确，因为焊丝熔化后，烙铁放到焊点时焊剂已挥发，因无焊剂作用易造成虚焊，而且会丧失焊剂对焊点的保护作用。
2．锡焊注意事项：
（1）焊件表面要处理干净去除焊件表面上的锈迹、油污、灰尘、漆皮等会影响焊接质量的杂质。
（2）焊接前烙铁要挂锡，靠烙铁上的焊锡加大传热面积和传热速度形成焊接桥。
（3）控制好焊接时间，时间过长浪费焊锡而且有可能损坏元件，如电容引脚焊点开焊，中频电压器内塑料变型或开焊；时间短焊锡少，强度不够或虚焊。
（4）焊点形状应为锥体，侧看为三角形，锡量应适中。
（5）焊锡未凝固时元件不能有松动，否则容易脱焊。
（6）焊接时，焊锡冷却凝固时不能用口吹气，否则焊点不光亮。
（7）焊锡应选用较细的、熔点低、带松香夹芯的焊锡丝。
3．焊锡中的安全问题：
（1）当焊接完成时，应立即将电烙铁放在烙铁架上，不能放在其他地方。防止烫坏桌面或其他物品。
（2）绝不能手拿烙铁取物，这样极容易造成人体烫伤。
（3）焊接时，如果烙铁漏电，应立即停止使用。
（4）用电过程中如果出现意外，应立即切断电源，并通知指导老师进行处理。
（2）元器件识别与测试
1. 电烙铁、焊锡丝
2. 螺丝刀、镊子、钳子等必备工具
3. 万用表 4. 9018-2型袖珍收音机实验套件
5. 7号电池两节
2：元件说明：
（1）：色环电阻的辨认
棕色 红 橙 黄 绿 蓝 紫 灰 白 黑 金 银
1 2 3 4 5 6 7 8 9 0 5% 10%
例如：一个电阻色环如 橙，黑，橙，金，即30000+/—5%
（2）：中频变压器（简称中周）
T2 为振荡线圈的中周型号为LF10-1（红色）
T3为第一级中放的中周型号为TF10-1（白色）
T4为第二级中放的中周型号为TF10-2（黑色）
中周外壳除起屏蔽作用外，还起导线的作用，所以中周外壳必须可靠的接地。
T5为输入变压器，线圈骨架上有凸点标记的为初级，安装时不要装反
（3）三极管
VT5，VT6为9013属于中功率三极管
VT1，VT2，VT3，VT4，VT5为3DG201或9014，9018属于高频小功率三极管。
VT1选用低值(如黄点或绿点)的三极管,VT2,VT3选用中值(如蓝点或紫点)的三极管,VT4选用高值(紫点划灰点)的三极管。点与色点的对应关系：黄点40-55倍，绿点55-80倍，蓝点80-120倍，灰点：180-270倍，白点270-400倍。
3：元件清单如下：
序号 名称 型号规格 位号 数量 序号 名称 型号规格 位号 数量
1 三极管 9018(绿,黄) VT1 1支 18 瓷片电容 682,103 C2,C1 各1支
2 三极管 9018(蓝,紫) VT2,VT3 2支 19 瓷片电容 223 C4,C5C7 3支
3 三极管 9014(灰,紫) VT4, 1支 20 瓷片电容 CBM-2CA 1支 23
4 三极管 9013H VT5,VT6 2支 21 收音机前盖 1个
5 发光二极管 3红 LED 1支 22 收音机后盖 1个
序号 名称 型号规格 位号 数量 序号 名称 型号规格 位号 数量
6 磁棒线圈 5*13*55mm T1 1套 23 刻度尺`音窗 各1块
7 中周 红，白，黑 T2，T3，T4 3个 24 双联拔盘 1个
8 输入变压器 E型六个引出脚 T5 1个 25 电位器拔器 1个
9 扬声器 58mm BL 1个 26 磁棒支架 1个
10 电阻器 100欧姆 R6，R8，R10 3支 27 印刷电路 1块
11 电阻器 120欧姆 R7，R9 2支 28 电原理图及装配说明 1份
12 电阻器 330欧姆~1.8K欧姆 R11,R12 各1支 29 电池正负极簧片(3件) 1套
13 电阻器 30K，100K R4，R5 各1支 30 连线导线 4根
14 电阻器 30K，200K R3，R1 各1支 31 立体声耳机 3．5mm J 1个
15 电位器 5K（带开关插脚） RP 1支 32 双联及投盘 2．5*5 3粒
16 电解电容 0．47uF（小）10uF C6,C3 各1支 33 电位器拔盘 1．6*5 1粒
17 电解电容 100uF C8,C9 2支 34 自攻螺丝 2*5 1粒
（3）学习掌握收音机的工作原理，学习认识工作原理图和装配图
1：本次设计组装的是9018袖珍型超外差收音机，其电路如下图所示：
D9018袖珍收音机印刷板图
9018-2型袖珍收音机原理图
（4）完成收音机的组装、调试与检修 三、实习过程
1、组装过程
（1） 按材料清单清点全套零件，并保管好元件。
（2） 用万用表检测元器件，若元件有损坏应及时更换。
（3） 根据电路图在电路板上安装元器件。
（4） 对元器件引线或引脚进行上锡焊接处理。在焊接过程中，注意电阻的大小，不能接错。焊接电解电容时，引脚长的为正极，短的为负极，焊接瓷片电容时，要注意上面的读数，焊接二极管时，引脚长的为正极，短的为负极，焊接三极管时，注意“e”“b” “c”三管脚。焊接中周和变压器时，为了使电路板保持平衡，先焊两个对角的中周，在焊接前，一定要辨认好中周的颜色，以免焊错。焊接线圈时，四根线一定要准确无误的焊接好。最后焊接喇叭和电池座。
2、调试过程
（1） 检测
先检查电阻阻值是否与图纸相同，各三极管二极管是否有极性焊错、位置装错以及电路板是否短路，焊接有无虚焊，电源引出线是否正确。
（2） 调试
打开开关，看是否有声音，如果没有声音，看电路是否有错误，如果有声音，但声音很小，用螺丝拧紧调频旋钮，声音就大了，然后再通过调中周，使收音机可以调出台。
四、实习总结
1、实习收获与体会
通过这次实习，我学习并掌握了9018-2型袖珍收音机的原理，了解了收音机各个部分的工作方式，通过实践巩固了课堂上学习的理论知识。另外，我还学会了如何识别和使用常见的电子元器件，学会了电烙铁的正确使用方法。
在焊接过程中，我也遇到了元件焊错和虚焊的情况，这给我的调试带来了不少麻烦，但通过我进一步仔细的检查，最终还是解决了所有问题。虽然这次收音机的焊接和调试不是非常顺利，但这为我以后进行类似的工作积累了宝贵经验，可谓从中受益匪浅。
（1）焊接时，电阻阻值不能选错，虽然我们按照色环电阻的计算方法根据所对应的颜色去选择，可是我们的眼睛可能会犯错误（例如难区分棕色和橙色），为了确保万无一失，最好用万用表测量一下。然后用胶粘带把电阻按顺序粘到纸上，在每个电阻旁边标上阻值，避免多次区分
（2）电容的极性不能接反了，电容长“+”负“-”，或阴影边为“-”无阴影边“
（3）输入变压器，线圈骨架上有凸点标记的为初级，安装时不能接反，这点是最让人忽略的。
电子工艺实习报告
电子工艺实习报告
精选电子工艺实习报告3篇
电子工艺实习报告 篇1
一、实习目的
电工电子实习的主要目的是培养学生的动手能力。对一些常用的电子设备有一个初步的了解，能够自己动手做出一个像样的东西来。电子技术的实习要求我们熟悉电子元器件、熟练掌握相关工具的操作以及电子设备的制作、装调的全过程，从而有助于我们对理论知识的理解，帮助我们学习专业的相关知识。培养理论联系实际的能力，提高分析解决问题能力的同时也培养同学之间的团队合作、共同探讨、共同前进的精神。
二、实习器材
(1) 电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30
w，烙铁头是铜制。
(2) 螺丝刀、镊子等必备工具。
(3)锡丝：由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
(4) 两节5号电池。
(5)收音机(调频、调幅收音机实验套件及贴片调频收音机实验套件)。
三、实习内容
的都比较细心，在大家的合作下很快我们就有了一个初步的成果，远走在其他组的前面，这让我们很自豪。
总结起来我们的实习过程大概分为以下几个步骤：
(一)熟悉电路元件，掌握烙笔的使用方法
(二)发收音机装配零件，检查和熟悉各种零件
(三)熟悉收音机的装配图
(四)焊接各种零件及进行最后的组装。 印刷电路板：
过程中也遇到了不少的问题。如何使得焊接既美观又牢固，这是我们讨论得重点，虽然我们最后还是没有做到很好，但是通过实习我们的认识更进一步了。如何安排元件装的顺序也是一大问题。装元件过程中切忌急于求成，要有序推进，按部就班，才不会忘装、漏装一些器件。
虽然我们的收音机由于种种原因没有收到预期的那种理想效果，但还是让我们比较满意，毕竟我们努力过，我们认真学了，因此我们不会后悔。
我觉得本次实习让我收获最大的还是贴片收音机的制作。实验项目开始后，老师带我们到实验室让我们详细了解了收音机的整个制作的过程，以及要使用到的主要先进自动控制仪器。比如电路板的制作是经过打孔---刮焊锡膏---贴元器件---高温烘烤这么一个过程。本次实习我们采用的是再流焊技术。我们在焊膏印刷机机上进行了焊膏在印刷板上的涂抹。在手工贴片工序，我们注意了电子元件的安放顺序和安放位置，特别注意了手不能接触印刷版。之后老师将印刷板放入台式自动再流焊机，进行焊接。与此同时，我们还了解到了电路的发展史，生动的真实的实物展现让我们看到科技进步所带来的无穷力量。这个收音机的制作相对比较简单一点。待我们的电路板做好后，里面只有一些简单的元件，初步安装好后把它焊接好，接好线，就可以看到实际的效果了。
S66D六管超外差式调幅收音机实习报告
S66D型六管超外差式接收机
实习报告
专 业： 电子信息工程
设 计 者： 何莉
学 号： 09042329
实习日期： 2012年6月
实训报告
一、实训内容
1. 学习识别简单的电子元件与电子线路；
2. 掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装和焊接。熟悉电子产品的安装工艺的生产流程。
3. 学习并掌握收音机的工作原理；
4. 根据电路图进行S66E超外差式中波调幅收音机的焊接，并掌握其调试方法。
二、实训器材
1. 220V/50Hz交流电源。
2. 电烙铁
3. 螺丝刀、镊子、万用表等必备工具
4. S66E超外差式中波调幅收音机全套组建
5. 两节5号电池
三、工作原理
图1是S66D型六管超外差式收音机的原理电路图。为了分析方便，它的工作过程可以画成如图2所示。具体原理分析如下。
图1 S66D型六管超外差式收音机的原理电路图
图2 S66D型六管超外差式收音机的方框图
1. 输入调谐电路
输入调谐电路由双连可变电容器的CA和T1的初级线圈Lab组成，是一并联谐振电路，T1是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f＝1/2πLabCA,当改变CA时,就能收到不同频率的电台信号。
2. 变频电路
本机振荡和混频合起来称为变频电路。变频电路是以VT1为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号（高频信号）变换成固定的465KHz的中频信号。
VT1、T2、CB等元件组成本机振荡电路，它的任务是产生一个比输入信号频率高465KHz的等幅高频振荡信号。由于C1对高频信号相当短路，T1的次级Lcd的电感量又很小，对高频信号提供了通路，所以本机振荡电路是共基极电路，振荡频率由T2、CB控制，CB是双连电容器的另一连，调节它以改变本机振荡频率。T2是振荡线圈，其初次绕在同一磁芯上，它们把VT1的等电极输出的放大了的振荡信号以正反馈的形式耦合到振荡回路，本机振荡的电压由T2的初级的抽头引出，通过C2耦合到VT1的发射极上。
收音机的实习报告合集5篇
第 1 页 收音机的实习报告合集5篇
收音机的实习报告 篇1
一、目的意义熟识手工焊锡的常用工具的使用及其维护与修理。
基本把握手工电烙铁的焊接技术，能够的完成简洁电子产品的安装与焊接。熟识电子产品的安装工艺的生产流程，印制电路板设计的步骤和方法，手工制作印制电板的工艺流程，能够依据电路原理图，元器件实物。了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。能够正确识别和选用常用的电子器件，并且能够娴熟使用一般万用表和数字万用表。了解电子产品的焊接、调试与修理方法。通过收音机的通电监测调试，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法，培育检测力量及一丝不苟的科学作风。
二、原理天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。音频信号通过功率放大之后，就可送至扬声器发声了。天线接收到的高频信号通过输入电路与收音机的本机振荡频率〔其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ〕一起送入变频管内混合一一变频，在变频级的负载回路〔选频〕产生一个新频率即通过差频产生的中频，中频只转变了载波的频率，原来的音频包络线并没有转变，中频信号可以更好地得到放大， 第 2 页 中频信号经检波并滤除高频信号。再经低放，功率放大后，推动扬声器发出声音。
三、安装调试1.检测〔1〕通电前的预备工作。
〔2〕自检，互检，使得焊接及印制板质量到达要求，特别留意各电阻阻值是否与图纸相同，各三极管、二极管是否有极性焊错，位置装错以及电路板铜箔线条断线或短路，焊接时有无焊锡造成电路短路现象。
〔3〕接入电源前必需检查电源有无输出电压〔3V〕和引出线正负极是否精确。
收音机电子实训心得体会（范文）
收音机电子实训心
得体会
收音机电
子实训心得体会
⑦耳机插座
：
先将
插座的靠尾部下面
的一个焊片往下从
根部弯曲90度插
在电
路板上， 然
后再用剪下来的一
个引脚的一端插在
靠尾部上端的孔内
，
另一端插在电
路板对应的J孔内
， 焊接时的速度
一定要快以免烫坏
插座的塑料部分，
影响电路的导通
。
⑧变压器
：
T5
为输入变压器，
线圈骨架上有突点
标记的为初级，
印制版上
也有圆点
作为标记，安装时
不要装反（还可以
配合万用表测量进
行分
辨）。⑨发光
二极管和喇叭：
发光二极
管主要用来进行收
音机开关的指示，
当开关打开时发
光二极管亮， 反
之则不亮。它的接
法弯曲成型， 然
后直接插到电路
板
上焊接即可， 安
装时要注意二极管
的正负极。把喇叭
放好后， 如
果挪
动， 可用电烙铁
将其周围的三个塑
料桩靠近喇叭的边
缘烫下去
把喇叭压
紧， 以免其松动
不稳。除了上面列
出的元器件外，
还有电
位器、 电
路板、 导线、
螺丝等等元器件。
3、 对焊
接技术的了解：
⑴、 金
属焊接方法有 4
0 种以上， 主
要分为熔焊、 压
焊和钎焊
三大类
⑵、 焊
接步骤五步法
⑴ 步骤一
：
准备
施焊； 左手拿焊
丝， 右手握烙铁
， 进入备焊状态
。要求
烙铁头保持
干净， 无焊渣等
氧化物， 并在表
面镀有一层焊锡。
⑵ 步骤
二：
加
热焊件； 烙铁头
靠在两焊件的连接
处， 加热整个焊
件全体，
时间大
约为 1～2 秒
钟。对于在印制板
上焊接元器件来说
， 要注意
使烙铁
头同时接触两个被
焊接物。例如，
图T2 1只 6
中频变压器
（中
周） TF10（
白） T3 1只
7 中频变压器
（中周） TF1
0（绿） T4 1只 8 输入变
压器 绿色 T5
1只 9 磁棒
及线圈 4×8×
80mm T1
1
电子工艺实习心得体会(精选5篇)
电子工艺实习心得体会（精选5篇）
电子工艺实习心得体会 篇1
这个星期我们班进行了为期一周的电子工艺实习，实习任务是制作一台收音机和pcb板，其实是进行简单的组装而已!
刚开始时我并不清楚电子工艺实习到底要做些什么?以为像在扬中实习那样随便做做。后来从指导老师那得知是自己做一台收音机，收音机要求能够收到广播，听起来很有趣。就这样，我抱着极大的兴趣和玩的心态开始这次的实习旅途。
第一天并不是学制作，而是准备各种元器件，做一些基本功的练习，练习如何用电烙铁去焊接元器件。电烙铁对我来说并不陌生，我以前在扬中实习时用过，但不闲熟，所以我也很认真地对待这练习的机会。焊接看起来很简单，其中有很多技巧要讲究的，在焊的过程中时间要把握准才行，多了少了都不行。练习时，最好边做边想想老师教的动作技巧这样学得比较快一点。
第二天的主要任务是了解收音机的大致原理。说真的，虽然自己是学电子专业的，但对很多常用的电子元器件认识还不够。老师也知道我们常识少，所以从元器件识别入手。接着我们就开始把每个元件照着图纸插到pcb板上。
第三天，我们要把昨天插好的每个元件焊接上去。我的pcb板昨天已经搞好一半多了，所以这天做了不久，就焊接完毕。我即高兴又担心，怕调试不出来，老师要求我们自己在下面调试好后给老师检查。调试后发现我的制作有点小问题，但经我细心检查修改后最终成功了!听着自己制作的收音机发出的声音，心里无比的激动，因为这是我的劳动结晶!
第四天的任务是把收音机的外壳装上去。 第五天，老师教我们写实习报告的细则及注意事项。这样一个星期的实习就结束了。
这次实习很有趣很轻松，通过老师的讲解我懂得了收音机的基本原理同时也学到了很多有关电子的专业知识。掌握了贴片技术和了解到各种工艺流程，认识到各种仪器及他们的功能和使用方法。在实习过程中不断提高自己的动手能力之余也体会到了实践的乐趣。同时，在操作过程中，我们应该注意什么?才能保证操作的可靠性和正确性。因为在实践时往往会遇到各种问题，遇到问题后要细心检查才能发现其中的错误，最后就要想办法去解决这些问题。这样的一个过程不知不觉地使我的实践能力提高，为以后学习、做实验打下基础!

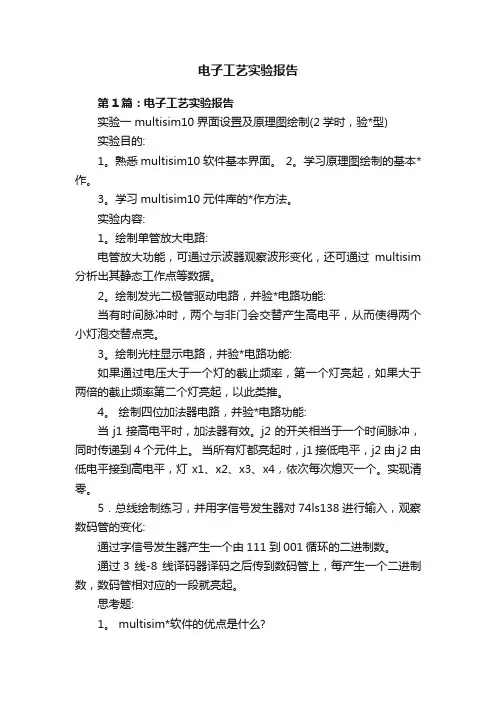

电子工艺实验报告
