收音机组装实习报告(丫丫)
收音机组装实习报告
（HX108-2七管半导体收音机）
院 系： 信息工程学院
班 级：08级通信工程一班
姓 名： 杨 应
学 号： 2008651104
日 期： 2011年5月22日
指导老师： 苏永新老师
一．实习目的:
（1）通过对收音机的安装、焊接及调试，了解收音机的组装过程；
（2）了解HX108-2 七管半导体收音机的工作原理；
（3）掌握初步的焊接技术及对实验过程中故障的诊断和排除；
二．实习器材：
（4）电烙铁
（5）电路图一张
（6）镊子
（7）万用表一部
（8）HX108-2七管半导体收音机完整组件
（9）焊锡丝
（10）两节5号电池
（11）电路图、元件清单
三、收音机工作原理：
HX108-2型7管半导体收音机频率范围：525~1605KHZ；输出功率：
100mW（最大）；扬声器：φ57mm，8Ω；电源：5号电池二节。
四、收音机原理图：
由图知，整机中含7只三极管，因此称为7管收音机。其中，三
极管V1为变频管，V2、V3为中放管，V4为检波管，V5为低频前置放
大管，V6、V7为低频功放管。
天线所在回路选出所需电台信号，经变压器B1耦合到变频管V1
基极。与此同时，由变频管V1、振荡线圈B2、双联同轴可变电容
C1B等元器件组成的共基调射型变压器反馈式本机振荡器，其本振
信号经电容C3注入到变频管V1发射极。
中放由V2、V3等元器件组成的两级小信号谐振放大器。通过两
级中放将混频后所获得的中频信号放大后，送入下一级检波器。检
波器由三极管V4（相当于二极管）等元件组成的大信号包络检波器。
检波器将放大的中频调幅信号还原为所需音频信号，经耦合电容C10
送入后级低频放大器进行放大。检波过程中，除产生所需音频信号
之外，还产生反映输入信号强弱的直流分量，由检波电容之一C7两
端取出后，经R8、C4组成的低通滤波器滤波后，作为AGC电压加到
中放管V2基极，实现反向AGC。即当输入信号增强时，AGC电压降
低，中放管V2的基极偏置电压降低，工作电流IE将减小，中放增
益随之降低，从而使得检波器输出的电平能够维持在一定的范围。
低放部分由前置放大器和低频功率放大器组成。由V5组成的
变压器耦合式前置放大器将检波器输出的音频信号放大后，经输入
变压器B6送入功率放大器进行功率放大。功率放大器由V6、V7等
元器件组成，它们组成了变压器耦合式乙类推挽功率放大器，将音
频信号功率放大到足够大后，经输出变压器B7耦合去推动扬声器发
声。其中R11、VD4用来给功放管V6、V7提供合适偏置电压，消除
交越失真。
五、实验过程：
1、收音机组装过程：
（1）元器件检查：
要求：
1、对元器件清单目录表检查元件是否齐全；
2、认识识别各种元器件以及认清其作用；
（2）元器件的焊接：
焊接步骤：
①焊接前用万用表检测元器件及特性。
②将元件放到焊盘上，同时将烙铁放到焊盘相应部位，放入焊料，焊好先取出焊
料，再取出烙铁。
③检查焊接质量，①焊点是否光亮圆滑，有无错焊和虚焊，②将不合格的焊点重
新焊接。
（3）焊接过程中应注意的问题：
注意事项：① 按照装配图（见附图2.3）正确插入元件。
附图2.3 HX108-2型收音机装配图
② 焊点要光滑，大小最好不要超出焊盘，否则容易发生短路等错误。
③ 注意二极管、三极管的极性以及色环电阻的识别。如附图2.4所示。
④ 输入（绿或蓝色）、输出（黄色）变压器不能调换位置。
⑤ 红中周B2插件后外壳应弯脚焊牢，否则会造成卡调谐盘。
⑥先装小件再装大件
先装电容、电阻、三极管等小件
⑦开口检查与试听
收音机装配焊接完后，检查元件有无装错位置，焊点是否脱焊、虚焊、漏焊。所
焊元件有无短路或损坏。发现问题及时修理、更正。用万用表进行整机工作点、
工作电流测，如检查满足要求，即可进行收台试听。
（4）整机调试：
（5）收音机的调试步骤：
① 在元器件装配焊接无误及机壳装配好后，将机器接通电源。
② 当在旋开开关之后如果听到杂音，即很可能收音机可以收到信号，接下来可
以调试。若没有声音则需要考虑是否实验硬件不成功。
③ 听到吱吱声后，在靠窗的位置慢慢的旋转调频，等到有细微的声音，在其附
近旋转使声音更加清晰。
六、操作要点：
1、要避免焊点的错焊和虚焊，最好是一次正确，多次焊接会造成焊接有时会弄
坏电路板，让其表面的树胶化开，严重时让电路板烤焦，造成收音机电路无法正
常工作、元器件无法接通。
2、不要用过量的焊剂，收音机的底板很小，用过量的焊剂会造成短路等。
3、焊接时要把元件固定好再焊接，要让元件树立在焊盘上，防止元件东倒西歪
的，收音机元件很紧凑，若元件过长等将造成排列不恰当。
4、二极管、三极管的极性不要接错；输入(绿色)、输出(红色)变压器不能调换
位置，同时三极管等存在型号的问题。
七、故障分析与处理：
（1）检查顺序：由后级向前检测。先检查低功放级。再看中放和变频级。
（2）万用表检查的方法：
用万用表Ω×1黑表棒接地，红表棒从后级往前寻找。对照原理图，从喇叭开始
顺着信号传播方向逐级往前碰触，喇叭应发出“喀喀”声。当碰触到哪级无声时，
则故障就在该级，可用测量工作点是否正常，并检查各元器件，有无接错、焊错、
虚焊等。
八、实习心得：
通过本次的收音机实习，我收获了很多的东西，这次的实习要我们做的是一
个HX108-2七管半导体收音机，虽然在此前自己没有接触很多这个方面的知识，
但是由于老师耐心的讲解和自己的认真思考，我最终顺利的完成本次的收音机实
习，最后自己焊接出来的收音机，可以收到两个台：其中一个很清晰，好像是交
通频道，两外一个只有比较模糊的杂音，但是我还是非常的高兴，通过这次的实
习，我觉得我的收获有如下几点：
首先，对于收音机的工作原理和组成元件等有了一定的了解，在组装收音机
方面有了一定的经验。
其次，通过这次的实习，练习了自己的焊接能力，将自己在书本上学到的知
识运用到了实际中，提高了自己解决问题的能力，开始自己焊接出来的收音机并
不能收到台，最后通过自己的检查找到了问题的所在，而成功做出了结果。
最后，这次实习中，由于电路板比较小，焊接起来存在一定困难，有几次我
都不想焊了，但是还是坚持到了最后，而且顺利完成了，我觉得在以后的实验实
习，我都要以这种心态去对待。
虽然在实习中会遇到难题，但是从中我学到了很多，使自己的动手能力也有
所提高，我想在以后的理论学习中我就能够明白自己的学习方向，增进专业知识
的强化。
收音机焊接实习报告(12篇)
收音机焊接实习报告（12篇）收音机焊接实习报告 1 一、实习内容：（1）学习识别简单的电子元件与电子线路；（2）学习并掌握收音机的工作原理；（3）按照图纸焊接元件，组装一台收音机，并掌握其调试方法。
二、实习器材介绍：（1）电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，烙铁头是铜制。
（2）螺丝刀、镊子等必备工具。
（3）松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
三、实习目的：电子技术实习的主要目的就是培养我们的动手能力。
要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，有助于我们对理论知识的理解，帮助我们学习专业知识。
使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。
同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。
同时也培养同学之间的团队合作、共同探讨、共同前进的精神。
具体目的如下：1、熟悉手工焊锡的常用工具的使用及其维护与修理。
2、基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
3、熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
4、能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。
5、了解电子产品的焊接、调试与维修方法。
四、实习步骤：（1）熟悉电路元件，掌握烙笔的使用方法老师发给我们每人一块电路板，这是别人上一届的学长们做好的电路摸板。
老师只是叫我们用烙笔把各种电路元件拆下来，通过拆的过程，使我们熟练掌握烙笔的使用方法，同时使我们熟悉电路元件的焊接过程。
（2）发收音机装配零件，检查和熟悉各种零件老师让我们多次熟悉收音机的电路图和熟悉电路元件，并调试元器件的好坏。

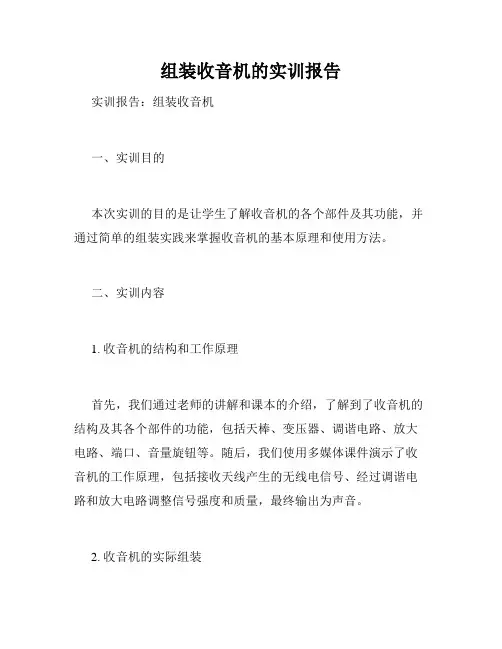

组装收音机的实训报告
组装收音机的实训报告
实训报告：组装收音机
一、实训目的
本次实训的目的是让学生了解收音机的各个部件及其功能，并通过简单的组装实践来掌握收音机的基本原理和使用方法。
二、实训内容
1. 收音机的结构和工作原理
首先，我们通过老师的讲解和课本的介绍，了解到了收音机的结构及其各个部件的功能，包括天棒、变压器、调谐电路、放大电路、端口、音量旋钮等。
随后，我们使用多媒体课件演示了收音机的工作原理，包括接收天线产生的无线电信号、经过调谐电路和放大电路调整信号强度和质量，最终输出为声音。
2. 收音机的实际组装
为了更好地理解收音机的原理和构造，我们进行了实际的组装实践。
首先，我们将各个部件依次拼装在金属框架上，利用万用表和移动电流源等工具对电路进行测试和调整。
经过数小时的细致组装和调试，我们成功地组装出了一台能够接收FM和AM广播的收音机。
3. 收音机的日常使用
组装好收音机以后，老师现场演示了如何调整听音质量和收听不同频率的广播节目。
此外，老师还向我们介绍了如何正确使用收音机，避免过度使用烧毁电路等故障。
三、实训成果
通过本次实训，我们掌握了收音机的基本原理和使用方法，加深了对电子电路的理解，提高了动手实践能力和团队协作精神。
最重要的是，我们感受到了创造的乐趣和成就感，对未来的学习和工作充满信心。
电装实习报告(收音机)
电装实习报告(收音机)《电装实习报告(收音机)》篇一“这收音机怎么又不响了！”爷爷皱着眉头，拿着那台老收音机在手里摆弄着。
我凑过去看了看，那台收音机外壳已经有些斑驳，是爷爷的宝贝。
每次他听评书或者戏曲的时候都离不开它。
我心想，我刚刚结束了电装实习，这收音机的小毛病说不定我能解决呢。
实习的时候，我们的师傅就像是一部活的收音机百科全书。
第一天走进那间摆满了各种电子元件和工具的实习车间，师傅就拿着一个收音机的模型给我们讲起来。
“你们看啊，这收音机就像是一个小小的世界，每个元件都有它的使命。
”旁边的同学小明好奇地问：“师傅，那电阻就像啥呢？”师傅笑了笑说：“电阻啊，就像是交通警察，控制着电流这个小车子的流量。
”大家都笑了起来。
我在实习过程中，最开始对焊接技术那是一窍不通。
拿着烙铁，手就抖个不停。
同组的小红看我这样子，打趣道：“你这手啊，像是得了帕金森。
”我白了她一眼说：“你行你上啊。
”不过小红也没生气，她手把手地教我。
“你看，烙铁头要这样接触焊点，送锡的时候要均匀。
”在她的帮助下，我渐渐掌握了焊接的技巧。
回到爷爷的收音机这儿，我打开后盖，就像实习时拆解收音机模型一样小心翼翼。
我先检查了电池接触点，发现有点生锈。
我用砂纸轻轻打磨了一下，心里想着这就像给累了的士兵擦擦铠甲。
然后我又顺着线路检查了几个焊点，发现有一个焊点有些松动。
我拿过烙铁，就像在实习车间里一样，稳稳地给焊点重新加固。
当我重新装上电池，收音机里传出了那熟悉的戏曲声时，爷爷的眼睛一下子亮了起来。
“嘿，小孙儿，你还真行啊！”我心里也是美滋滋的。
这次电装实习，就像是给我打开了一扇通往神奇电子世界的大门。
在那里，我学会了和同学们互相帮助，学会了从师傅那里汲取知识。
就像这收音机里的各个元件一样，我们每个人在生活里都有自己的角色，只有相互配合，才能发出最动听的“声音”。
我想，以后我要是再遇到这样的小问题，肯定不会再像以前那样手足无措，而是像一个熟练的工匠，自信地去解决。
实训报告组装收音机
一、实训目的通过本次实训，使学生掌握收音机的组装方法，了解收音机的基本原理和电路结构，提高学生的动手实践能力和电子技能。
二、实训时间2023年10月25日三、实训地点电子实验室四、实训器材1. 收音机电路板2. 电阻、电容、电感等电子元件3. 电源4. 万用表5. 剪线钳、镊子等工具五、实训步骤1. 准备工作（1）仔细阅读收音机电路图，了解电路结构及元件功能。
（2）准备好所需的电子元件和工具。
2. 组装电路（1）按照电路图连接电路元件，注意元件的极性。
（2）连接天线和地线。
（3）连接电源，检查电路连接是否正确。
3. 调试电路（1）使用万用表检测电路各部分电压，确保电路正常工作。
（2）调整天线，寻找最佳接收效果。
4. 验收与总结（1）验收组装好的收音机，确保其功能正常。
（2）总结实训过程中的收获和不足，提出改进措施。
六、实训结果1. 成功组装了一台收音机，并能正常接收广播信号。
2. 掌握了收音机的组装方法和电路调试技巧。
3. 增强了动手实践能力和电子技能。
七、实训心得1. 在本次实训中，我深刻体会到了理论知识与实践操作相结合的重要性。
只有将所学知识运用到实际操作中，才能真正掌握技能。
2. 组装收音机过程中，我遇到了许多困难，如元件极性判断错误、电路连接错误等。
通过查阅资料、请教老师，我逐渐克服了这些困难，提高了自己的动手能力。
3. 在实训过程中，我学会了如何分析电路图、识别元件、调整电路等技能，为今后的学习和工作打下了基础。
4. 本次实训让我认识到，电子技术是一门实践性很强的学科，只有不断积累经验，才能不断提高自己的技能水平。
八、改进措施1. 在实训过程中，我发现自己对电路原理掌握不够扎实，今后要加强理论学习，提高自己的理论基础。
2. 在组装电路时，由于经验不足，导致部分元件连接错误。
今后，在组装电路前，要仔细核对电路图，确保元件连接正确。
3. 在调试电路时，由于对电路工作原理了解不够深入，导致调试效果不佳。

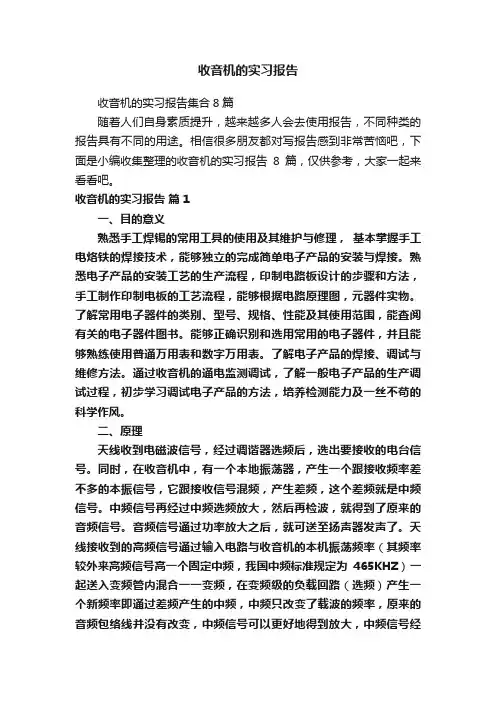

收音机的实习报告
收音机的实习报告收音机的实习报告集合8篇随着人们自身素质提升，越来越多人会去使用报告，不同种类的报告具有不同的用途。
相信很多朋友都对写报告感到非常苦恼吧，下面是小编收集整理的收音机的实习报告8篇，仅供参考，大家一起来看看吧。
收音机的实习报告篇1一、目的意义熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程，印制电路板设计的步骤和方法，手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物。
了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。
了解电子产品的焊接、调试与维修方法。
通过收音机的通电监测调试，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法，培养检测能力及一丝不苟的科学作风。
二、原理天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。
同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。
中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。
音频信号通过功率放大之后，就可送至扬声器发声了。
天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管内混合一一变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。
再经低放，功率放大后，推动扬声器发出声音。
三、安装调试1.检测（1）通电前的预备工作。
（2）自检，互检，使得焊接及印制板质量达到要求，特殊注意各电阻阻值是否与图纸相同，各三极管、二极管是否有极性焊错，位置装错以及电路板铜箔线条断线或短路，焊接时有无焊锡造成电路短路现象。

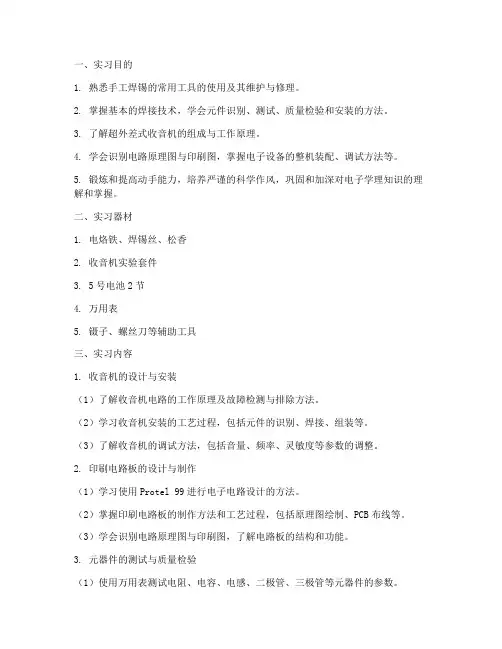

安装收音机实习报告
