TRC09(测频) 型读数仪手册

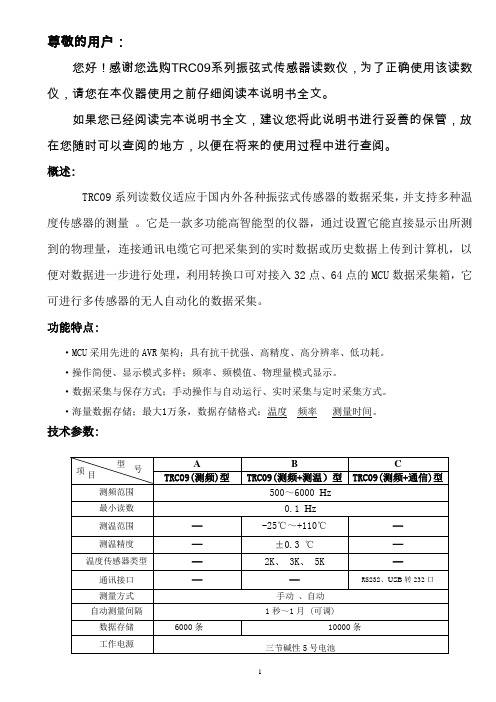

尊敬的用户：您好！感谢您选购TRC09系列振弦式传感器读数仪，为了正确使用该读数仪，请您在本仪器使用之前仔细阅读本说明书全文。

如果您已经阅读完本说明书全文，建议您将此说明书进行妥善的保管，放在您随时可以查阅的地方，以便在将来的使用过程中进行查阅。

概述:TRC09系列读数仪适应于国内外各种振弦式传感器的数据采集，并支持多种温度传感器的测量。

它是一款多功能高智能型的仪器，通过设置它能直接显示出所测到的物理量，连接通讯电缆它可把采集到的实时数据或历史数据上传到计算机，以便对数据进一步进行处理，利用转换口可对接入32点、64点的MCU数据采集箱，它可进行多传感器的无人自动化的数据采集。

功能特点:·MCU采用先进的AVR架构；具有抗干扰强、高精度、高分辨率、低功耗。

·操作简便、显示模式多样；频率、频模值、物理量模式显示。

·数据采集与保存方式；手动操作与自动运行、实时采集与定时采集方式。

·海量数据存储；最大1万条，数据存储格式：温度频率测量时间。

技术参数:TRC09(测频)型读数仪操作说明书1．开机:按键开机进入待机状态,显示注：本仪器所有的功能键按第一次时打开启用，第二次按时关闭撤消。

2．测量：连接传感器按键进入测量状态,显示3．显示模式切换：按键切换显示模式,→频率(H)→频模值(F)显示4．测量数据的保存：连接传感器进入测量状态,待测量数据稳定后按键, 这时测量的数据与测量的时间已同步保存到历史数据库内，同时序号自动累加1。

5．数据自动采集与保存：连接传感器并进入测量状态, 然后按键, 这时仪器已进入自动数据的采集和数据的保存状态。

退出自动运行模式时再按一次键即可。

6．自动采集间隔设置：在关机状态按键开机；按键显示按键显示接着输入数据采集需间隔的时间，以秒为单位；然后按键确认。

7．自动关机与低电压警示：仪器在侍机状态和测量状态中如果5 分钟末操作仪器键盘或仪器末连接传感器仪器将自动关机。

DATA-8209 振弦信号采集器使用说明书

商标声明：为唐山平升电子技术开发有限公司的注册商标。

本文档提及的其他所有商标或注册商标，由拥有该商标的机构所有。

注意：由于产品版本升级或其他原因，本文档内容会不定期进行更新。

除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

目录第一章产品简介 (1)1.1概述 (1)1.2产品特点 (1)1.3技术参数 (1)1.4产品外型 (2)1.5使用说明 (3)第二章产品使用前须知 (7)2.1概述 (7)2.2开箱 (7)第三章通讯协议 (8)3.1协议格式 (8)3.2参数寄存器表 (10)3.4数据寄存器表 (13)第四章常见问题解决方法 (15)4.1运行灯不亮 (15)4.2无法通讯 (15)4.3振弦传感器频率值为0 (15)4.4振弦传感器频率值不稳定 (15)4.5振弦通道之间相互干扰造成频率值不稳定 (15)第一章产品简介1.1概述DATA-8209振弦信号采集器是平升电子自主研发的一款振弦信号转换模块，适用于钢弦式传感器输出的频率信号的计算以及温度的采集。

广泛应用于大坝、桥梁、堤坝、交通市政工程及高边坡等工程的应力、应变、变形、渗压等物理量监测和安全稳定性分析。

该产品最多支持同时采集4路不同类型的振弦传感器，并支持内部自动进行温度补偿处理，通过RS485接口与主机通讯，采用标准modbus-RTU协议。

1.2产品特点✧低压智能扫频激振方式；✧高精度、稳定性好、响应速度快；✧自动温度补偿数据处理；✧内置数据存储功能，可支持2年数据，可扩展外部存储方式；✧标准modbus通讯协议；✧低功耗、可设置待机运行；1.3技术参数电源：✧输入电压：8~30v✧工作电流：待机电流40mA，满负荷采集电流150mA通讯接口：✧RS485接口：波特率：1.2~115.2kbps，默认参数9600bps，N，8，1✧差分输出电压：2.0~3.5V（负载120Ω）✧逻辑高输出：大于2.2V✧逻辑低电平：小于0.4V振弦传感器：✧扫频范围：300~8000Hz✧激励电压：3~12V✧激励方式：低压智能扫频方式✧频率分辨率：0.01Hz✧频率误差：0.05~0.1Hz✧扫频速率：固定频率反馈扫频：0.2S/通道，全频扫频：10S/通道温度（热敏）传感器：✧电阻范围：1~10kΩ✧温度分辨率：0.1℃✧温度误差：0.3℃数字温度传感器DS18B20✧信号线长度：＜300m（需结合厂家技术）✧所接个数：4通道存储容量；4M，同时支持外部扩展TF卡存储（最大32G）工作环境：温度：-40~85℃；湿度≤95%安装方式：导轨式外形尺寸：99*65*50mm1.4产品外型1.5使用说明1.5.1振弦传感器接线说明说明：（1）振弦式传感器线圈不分正负极，直接连接即可，一般为黑、红色；（2）一体式传感器温度测量一般为热敏电阻，常见白、绿色。

基康仪器进口振弦产品手册2013-03

4422
4mm(±2mm) 0.025% F.S. ±0.1%F.S. <0.5%F.S. -20℃～+80℃ 7.9mm 120mm
±0.5 %F.S. ±0.5 %F.S. <0.5%F.S. 51mm -20℃～+80℃ -20℃～+80℃
单支率定精度±0.1%F.S.（备选）。
其它量程可按要求提供。
4200/4210/4202混凝土埋入式应变计
这些应变计可直接埋入混凝土中。4200型（标准型）长153mmm, 分辨率1με,通常用于基础、桩基、桥梁、隧洞衬砌等的应变测量；4210型与4200型的量程相同，但其250mm的长度使之特别适用于大体积混凝土中。其高强度不锈钢外壳，使之特别适用于碾压混凝土中使用；4202型长度为51mm,主要用于实验室或空间较小的地方。同时提供用于测量混凝土养护应变的低弹模仪器（详情请联系基康公司）。
技术指标
标准量程：灵敏度：精度：
4911
2500με 0.4με ±0.25%F.S.
4911A
2500με 0.4με ±0.25%F.S. <0.5%F.S. 6＃，7＃，8＃，9＃， 10＃，11＃，12＃ 914mm
4430型土体位移计
4430型土体位移计带有法兰端，用来测量大坝、堤坝的纵向变形。它也可以通过灌浆或液压锚头锚固在钻孔内，以测量钻孔的变形。仪器长度0.5～ 100m。
如果您想得到更详细的资料您可以给我们打电话或写信或者访问我们的网址联系方式见封底您会发现为什么geoko公司概况测缝计钢索计裂缝计收敛计位移计位移计锚头传感器钢尺收敛计磁性位移计压力传感器量水堰计沉降系统土压力计混凝土压力盒荷载盒锚索测力计多点位移计读数仪读数仪集线箱电涌模块模拟转换器数据采集仪采集单元数据采集仪软件钻孔压力盒应力计应力盒变位计半导体渗压计热敏电阻温度传感器电缆111213141516171819公司概况我们的技术我们的产品我们的质量我们的服务ukascertificationnumber

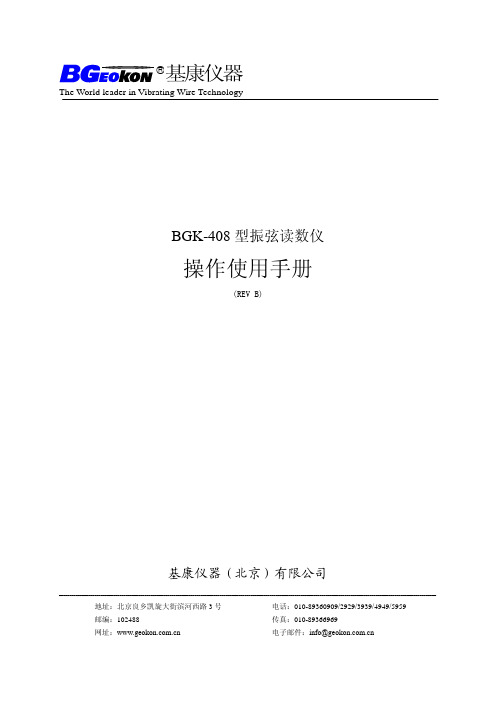

BGK-408型读数仪操作使用手册(REV B)

地址：北京良乡凯旋大街滨河西路 3 号
电话：010-89360909/2929/3939/4949/5959
邮编：102488
传真：010-89366969
网址：
电子邮件：info@
BGK-408 型振弦读数仪
操作使用手册
(REV B)
基康仪器（北京）有限公司版权所有 Copyright ©2002
目
录
页
１.主要功能................................................................................................................................................... 1 1.1 BGK-408 操作面板结构 .................................................................................................................. 1 1.2 接口介绍.......................................................................................................................................... 2 1.2.1 传感器接口 ......................................................................................................................... 2 1.2.2 通讯接口............................................................................................................................. 3 1.2.3 外接电源接口 ..................................................................................................................... 3

振弦式锚索测力计安装使用手册说明书

振弦式锚索测力计安装使用手册（REV A）北京SOIL仪器有限公司地址：北京丰台区丰台科技园航丰路9号302室电话：************邮编：100071 传真：************网址：电子邮件：*************.cn目录1．概述 (1)1.1简介 (1)1.2锚索测力计构造 (1)2．率定、安装与接线 (3)2.1锚索测力计现场率定 (3)2.2锚索测力计现场安装 (4)2.3锚索测力计接线 (5)3．读数及数据整理 (6)3.1BSIL-RO-VW型读数仪的操作 (6)3.2CR10X型振弦式仪器采集仪的操作 (6)3.3温度测量 (6)3.4数据整理 (6)4．维护 (7)5．技术指标 (8)附录A-半导体温度计温度推导公式 (9)1．概述1.1 简介BSIL-L2系列钢弦式锚索测力计用于锚索、岩石锚杆、锚栓或拱形支架的荷载以及其它重型荷载的测量。

在一般情况下，L2系列锚索测力计用于测量加载液压千斤顶上的变力、荷载及锚索(杆)的长期应力变化监测。

锚索测力计通常用于以下几方面：• 确认锚索测力计在测量锚索、岩石锚杆等过程中加在千斤顶上的液压荷载。

• 提供对锚石,岩石锚杆及其它重型荷载的全过程的监测。

• 为接收数据提供电信号输出。

1.2 锚索测力计构造锚索测力计本身为高强度的合金钢圆筒，内置3、4或6个高精度SOIL钢弦式传感器，传感器由不锈钢护管保护。

传感器可以测量作用在锚索测力计上的总荷载，同时通过测读每只传感器，还可以测出不均匀或偏心荷载。

锚索测力计采用全防水密封结构设计，可以在露天或野外工作。

BSIL-L2系列钢弦式锚索测力计用BSIL-RO-VW读数仪或CR10x钢弦锚索测力计数据采集仪进行读数。

有关锚索测力计的外型结构参见图1。

图1 L2系列锚索计外观图（三弦式）图2 用于永久监测的安装图3 用于试验监测的安装图4 用于桩基监测2．率定、安装与接线2.1 锚索测力计现场率定BSIL-L2锚索测力计在交货前均经严格检验，按照测力计检测规范检测率定，并出具相应的测试报告，用户不需进行现场率定即可使用。

GK-4500型渗压计安装使用手册(REV J)

附录-A 技术参数 .........................................................................................................19 附录-B 半导体温度计温度推导公式 ..........................................................................20 附录-C 有关 4500C 的注意事项 ..................................................................................21 附录-D 非线性与用二阶多项式改善计算压力的精度 ..............................................21
目1.Βιβλιοθήκη 2.录3.4.
5.
工作原理 ..................................................................................................................2 安装 ..........................................................................................................................3 2.1 初步检验 ...........................................................................................................3 2.1.1 创建零读数 ............................................. 3 2.1.2 检查率定 ............................................... 4 2.2 在测压管或测井的安装 ...................................................................................5 2.3 在钻孔中的安装 ...............................................................................................6 A 类安装 ..................................................... 6 B 类安装 ..................................................... 6 2.4 在填土和坝体上的安装 ...................................................................................7 2.5 在软土中推挤或打桩的方式安装 ...................................................................8 2.6 过滤器的排气 ...................................................................................................9 2.6.1 低通气型过滤器，4500S 和 4500PN 型。 ..................... 9 2.6.2 4500S 型，可拆卸的陶瓷过滤器 ........................... 9 2.6.3 4500DP 型 ............................................. 10 2.7 4500H 型传感器 .............................................................................................10 2.8 接线和集线箱 .................................................................................................11 2.9 防雷保护 .........................................................................................................12 读数 ........................................................................................................................13 3.1 GK-401 振弦读数仪 .......................................................................................13 3.2 GK-403 读数仪操作 .......................................................................................13 3.3 温度测量 .........................................................................................................14 数据处理 ................................................................................................................14 4.1 压力计算 .........................................................................................................14 4.2 温度修正 .........................................................................................................15 4.3 气压修正（仅用于非通气型传感器） .........................................................16 4.3.1 通气型渗压计 .......................................... 17 4.4 环境因素 .........................................................................................................17 故障排除 ................................................................................................................18

VW-404振弦式读数仪说明书

南京物思科技有限公司企业标准Q/3201WSKJ049—2014VW-404手持型振弦式读数仪使用说明2014—01—01实施本使用说明由南京物思科技有限公司编制VW-404型振弦读数仪操作使用手册概述VW404振弦式测读仪适用于测读各式振弦式感应器，本仪器具有液晶荧幕显示、内建频率与模数转换、激励范围选择、温度测量等功能。

振弦式读数仪为手持式，锂电池供电，充电时间短待机时间长，方便野外施工现场使用。

主要技术参数：测量项目测量范围频率值（Hz）450-6000操作温度-20℃至+80℃激励方式正弦波/方波热敏电阻2K/3K/阻值测温精度±0.1℃外观尺寸140mmx70mmx35mm仪器重量290g电池规格 3.7V/2500mAh聚合物锂电池充电时间约2~3小时连续工作时间（充电后）约15小时仪器配件测读线x1、充电器x1、挂包x1功能键使用简介：１按上键进行单位切换；２按左键可打开或者关闭背光；３按右键进行温度电阻值2K/3K温度显示或者显示阻值切换；４按中键可选择不同的档位A-F，当未连接感应器或连接不正确时，LCD荧幕上即显示「----」；5按下键可刷新荧幕（Reset）；6按住任意键不放，超过5秒可以关机；7按任意键一次可以开机（当顶部红色物理开关按键已打开）。

●按中键可以选择测读档位，分别有A、B、C、D、E、F共6个档位，选择档位后英文字母会显示在LCD左下方，显示形式为Y.A~Y.F。

档位计算公式单位符号频率范围A T(Period)μsecondsμS450-6000Digits Dg1200-3500B F2x10-3F=Frequency(单位为Hz)C F2x10-3x4.062μtrain(ε)μE450-1000D F2x10-3x3.304μtrain(ε)μE450-1000E F2x10-3x0.39102μtrain(ε)μE1000-3500F F2x10-3Digits Dg2500-6000注：以上档位为兼容基康手持读数仪档位●按中键可以选择测读档位，分别有0、1、2、3、4、5共6个档位，选择档位后英文字母会显示在LCD左下方，显示形式为Y.0~Y.1。

地灾预警系统中的多通道振弦读数仪的设计

道模拟开关切换电路．通过对多路振弦传感器分时激励实现自动切换测量，并对所测结果进
行温度补偿来降低传感器所处环境温度对频率测量的影响，提高系统的整体测量精度。
关键词：振弦传感器；钢弦共振；分时激励；３２
文献标志码：Ａ
ＤｅｓｉｇｎｏｆＭｕｌｔｉ－ｃｈａｎｎｅｌＶｉｂｒａｔｉｎｇＷｉｒｅＲｅａｄｏｕｔＵｓｅｄｉｎｔｈｅＮａｔｕｒａｌＤｉｓａｓｔｅｒＥａｒｌｙＷａｒｎｉｎｇＳｙｓｔｅｍ
ｐｅｒ，ａｎｄｉｎａｃｃｏｒｄａｎｃｅｗｉｔｈｔｈｅｒｅｑｕｉｒｅｍｅｎｔｓｏｆｉｅｆｌｄｍｏｎｉｔｏｒｉｎｇｅｑｕｉｐｍｅｎｔ，ｔｈｅｒｅａｄｅｒｍａｄｅｕｓｅｏｆｍｕｌｔｉ —ｃｈａｎｎｅｌｐｒｅ－ｓｉｇｎａｌｐｒｏｃｅｓｓｉｎｇｃｉｒｃｕｉｔｔｏｅｘｔｒａｃｔｔｈｅｓｅｎｓｏｒｒｅｓｏｎａｎｃｅｉｎｄｕｃｔｉｏｎｄａｍｐｅｄｓｉｎｅｗａｖｅ，ｕｓｉｎｇａｃｔｉｖｅｆｉｌｔｅｒ，ａｍｐｌｉｆｉｃａ— ｔｉｏｎ，ｃｏｍｐａｒｅａｎｄｏｒｇａｎｉｚｅｄｉｎｔｏｔｈｅｓａｍｅｆｒｅｑｕｅｎｃｙｓｑｕａｒｅｗａｖｅｐｕｌｓｅｅｄｇｅ，ｔｈｅｎｕｓｅｔｈｅｐｕｌｓｅｅｄｇｅｃａｐｔｕｒｅｕｎｉｔ

SINCO公司VW型频率读数仪操作规程

SINCO公司VW型频率读数仪操作规程1仪器、器材准备1.1仪器、器材准备（1）充满电的读数仪（2）斜口钳，干布一块；（3）干布一块及记录表和2H铅笔1.2振弦读数仪运行有关规定（1）读数仪每次投入运行前必须按操作手册及进行检查自校，检查自校合格后方可投入使用；（2）运行过程中如出现异常情况，必须再次对读数仪进行检查自校，如果检查自校未通过，应停止使用；（3）运行结束后，再次对读数仪进行检查自校。

1.3根据设备运行有关要求对仪器进行检验（1）开机自检结果（2）电池电压（3）是否经过检定，检定结论以及期间核查情况；（4）各个开关按钮、转换开关动作是否正常，液晶显示是否清晰；1.4电池：读数仪要求两节D-cell碱性电池。

打开仪器时电池的伏特数就会显示出来。

在伏特数低于2伏时请更换电池：拧掉仪表板上的四个螺钉。

手按在仪表板上，然后倒扣读数仪，这样仪表板就脱离仪器落在您手里了。

从电池盒中取出电池更换新电池。

电池盒上显示有正确的放置方向。

2仪器面板功能键2.1面板（1）电源开关：电源开关控制着电源的开或关。

如果停了一段时间没有进行任何操作，仪器就会自动处于待用状态。

如果要恢复供电，按任意键或者关闭仪器开关后再打开。

（2）串连接口和接线电缆：串连接口用来与电脑连接。

用提供的接线电缆连接读数仪的串连接口和电脑的接口。

电缆是标准的“调制解调”电缆，可以在任何一家电脑商店里找到。

（3）接线柱：将传感器上的信号电缆直接接到仪表板右方的接线柱上。

下表显示出新科标准信号电缆的电线颜色。

（4）备用的带弹簧夹的Jumper电缆：如果您有带弹簧夹的电缆（52613550），将此电缆连接到仪表板的接线柱上。

然后把夹子连接到传感器的信号电缆上。

（5）键区及显示：“更换（Change）”键：显示不同的选项。

“进入（Enter）”键：接受选项。

表示现有一个备选项，仪器显示出提示和冒号信息。

例如：“类型（Type）”：，“扫描（Sweep）”：，“保存为（Save As）”：当您看到选项提示时，按下“更换”键，显示不同的选项。

BGK-4450型振弦式多点位移计传感器安装使用手册(REV.B)

传感器不能转动。 5. 继续拉动传感器，直到在读数仪上获得所需读数(调节量参见表 1,实际应用以现场
要求确定)。 6. 紧固传基座上的传感器固定锚，同时注意传感器不被转动。变化量 5,000 最小读数 2000 2000 最大读数 8500 8500 中间范围 5500 5500 1/3 压缩量 1/3 拉伸量 1/3 拉伸量 1/3 压缩量 6500 6500 4000 4000
BGK－4450 型多点位移计传感器
安装使用手册
（REV.A）
基康仪器（北京）有限公司版权所有 Copyright ©2010
本仪器的安装、维护、操作都要由专业技术人员进行。基康仪器（北京）有限公司对产品有更改的权利，产品更改信息恕不另行通知。本文件所含信息归基康仪器（北京）有限公司所有。本文件中所有信息、数据、设计、以及所含图样都属基康仪器（北京）有限公司所有，未经基康仪器（北京）有限公司书面许可，不得以任何形式（包括影印或其他任何方式）翻印或复制、间接或直接透露给外界团体。
图 1－4450 位移传感器示意图注意：不可转动位移传感器的滑动杆，这可能导致传感器的永久损坏！滑动杆上的定位销与外同上的定位槽则起调整定位的作用。
2.安装调试 2.1初步测试
收到该仪器后，即应用测量仪表（如 BGK-408）对传感器作适当地检查。滑动杆出厂时通常以被拉出大约 50％量程的位置定位（见图 1），原因是传感器的钢弦在保持一定张力的情况下，可减少在运输途中造成的损坏。把传感器连接到读数议上，读数应该是稳定的，其频率模数大约在 4000～5000 字范围内。当去掉尼龙扣或半圆保护管后，滑动杆会弹回外筒内，此时读数应该是 2000～3000 之间。注意，通常在定位销落入定位槽时，往往不能获取读数或读数不稳定，此时只要将滑动杆拉出 2～3mm 后即可得到正确读数。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

振弦读数仪演示
VW-102A型振弦读数仪
南京葛南实业有限公司 2
VW-102A型振弦读数仪
1、用途 VW-102A型振弦读数仪适用于测读非连续激振型振弦式传感器，并能适应工程现场气候环境下正常工作。振弦读数仪有中文菜单、大屏幕带背光显示屏、频率与模数切换、激励类型选择、读取传感器编号和参数、多弦仪器实时测量、温度电阻基值选择、电源电压监测、锂电池供电、测量数据存贮、计算机USB口通讯、自动间隔测量、附校验功能、离线自动关机、温度测量直接显示为摄氏温度值等功能。
南京葛南实业有限公司 14
VW-102A型振弦读数仪
⑥在测量状态按“读取”键在显示屏上读取存贮器内存贮的数据；
南京葛南实业有限公司 15
VW-102A型振弦读数仪
⑦在测量状态按“存贮”键存贮当前测量的数据，同时当前存贮单元的序号累进加1；
南京葛南实业有限公司 16
VW-102A型振弦读数仪
⑧当未连接传感器或连接不正确时，在测量状态显示屏上即显示为
南京葛南实业有限公司 3
VW-102A型振弦读数仪
2、主要技术参数
测量项目频率模数
测量范围 200～25000F
频率值
450～5000 Hz
摄式温度
-40～+150℃
注：频率模数F＝HZ2×10-3
最小读数 0.1F 0.1 Hz 0.1℃
测量精度 ±0.01%F.S ±0.01%F.S ±0.2%F.S
南京葛南实业有限公司 22
VW-102A型振弦读数仪通讯软件
南京葛南实业有限公司 23
VW-102A型振弦读数仪通讯软件
ቤተ መጻሕፍቲ ባይዱ南京葛南实业有限公司 24
VW-102A型振弦读数仪通讯软件
返回电脑桌面，双击运行读数仪软件
南京葛南实业有限公司 25
VW-102A型振弦读数仪通讯软件
南京葛南实业有限公司 26
VW-102A型振弦读数仪通讯软件
南京葛南实业有限公司 27
VW-102A型振弦读数仪通讯软件
南京葛南实业有限公司 28
VW-102A型振弦读数仪通讯软件
南京葛南实业有限公司 29
VW-102A型振弦读数仪通讯软件
南京葛南实业有限公司 30
结束语
感谢您使用本公司产品
南京葛南实业有限公司 31
南京葛南实业有限公司 11
VW-102A型振弦读数仪
③在测量状态按“←”键显示当前激励类型表及存贮器状态；
南京葛南实业有限公司 12
VW-102A型振弦读数仪
④在测量状态按“→”键更换存贮单元；
南京葛南实业有限公司 13
VW-102A型振弦读数仪
⑤在测量状态按“背光”键打开背光灯，再按关闭背光灯；
元的序号累进加1； ⑨在测量状态按确定键进入主菜单； ⑧当未连接传感器或连接不正确时，在测量状态显示屏上即显示为
“- - - -”。
南京葛南实业有限公司 9
VW-102A型振弦读数仪
功能键 ①在测量状态按“↑”键进行频率模数和频率的切换；
南京葛南实业有限公司 10
VW-102A型振弦读数仪
②在测量状态按“↓”键循环切换激励类型；
南京葛南实业有限公司 17
VW-102A型振弦读数仪
⑨在测量状态按确定键进入主菜单；
南京葛南实业有限公司 18
VW-102A型振弦读数仪通讯软件
南京葛南实业有限公司 19
VW-102A型振弦读数仪通讯软件
南京葛南实业有限公司 20
VW-102A型振弦读数仪通讯软件
南京葛南实业有限公司 21
VW-102A型振弦读数仪通讯软件
南京葛南实业有限公司 7
VW-102A型振弦读数仪
频率模数及温度测量状态：
南京葛南实业有限公司 8
VW-102A型振弦读数仪
功能键 ①在测量状态按“↑”键进行频率模数和频率的切换； ②在测量状态按“↓”键循环切换激励类型； ③在测量状态按“←”键显示当前激励类型表及存贮器状态； ④在测量状态按“→”键更换存贮单元； ⑤在测量状态按“背光”键打开背光灯，再按关闭背光灯； ⑥在测量状态按“读取”键在显示屏上读取存贮器内存贮的数据； ⑦在测量状态按“存贮”键存贮当前测量的数据，同时当前存贮单
此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢
南京葛南实业有限公司 4
VW-102A型振弦读数仪
南京葛南实业有限公司 5
VW-102A型振弦读数仪
3、读数仪操作按面板上的“开”键启动VW-102A型振弦读数仪，首先仪器先进行自检。
南京葛南实业有限公司 6
VW-102A型振弦读数仪
自检通过后，显示屏上即显示为测量状态。测量状态显示出当前被测传感器的存贮单元及序号、仪器编号、日期、时间、仪器的K值和b值、电池电量、激励类型及范围、频率模数、当前被测温度电阻基值系数、温度值、生产厂家及联系电话。
