利用MATLAB软件仿真变频调速系统
基于MATLAB的直流调压调速控制系统的仿真
基于MATLAB的直流调压调速控制系统的仿真直流调压调速控制系统是一种常见的电力系统的调节器，在电力系统和机械驱动系统中广泛应用。
本文将介绍一种基于MATLAB的直流调压调速控制系统的仿真方法。
直流调压调速控制系统由电源、可调速直流电动机、电动机控制器及传感器组成。
调压调速控制系统的目标是实现恒定的速度和恒定的输出电压。
我们需要建立直流电动机的数学模型。
直流电动机的数学模型可以使用电机的等值电路模型来表示。
在这个模型中，各个元件由其等值电阻、电感和电压源表示。
通过建立电动机的等效电路模型，可以通过MATLAB对电动机的工作进行仿真。
然后，我们需要建立电动机控制器的数学模型。
电动机控制器的数学模型通常可以采用传统的PID控制器来表示。
PID控制器包括比例项、积分项和微分项。
通过设置适当的PID参数值，可以调节电动机的输出电压和速度。
接下来，我们需要建立电动机的传感器模型。
传感器用于检测电动机的实际输出电压和速度，并将其与设定值进行比较。
根据比较结果，控制器将调整输出电压和速度。
在MATLAB环境中进行仿真。
在仿真中，我们可以设置电动机的初始条件和设定值，并将其传递给控制器。
通过仿真可以观察和分析电动机的输出电压和速度的变化情况，以及控制器的响应时间和稳定性。
通过以上步骤，我们可以使用MATLAB对直流调压调速控制系统进行仿真研究。
在仿真中，可以通过调整控制器参数和传感器模型，以及改变设定值和初始条件，来观察系统的响应和性能。
仿真结果可以帮助我们设计和优化直流调压调速控制系统，提高系统的稳定性和性能。
基于MATLAB的直流调压调速控制系统的仿真方法可以帮助我们研究和优化电力系统和机械驱动系统的性能，提高系统的稳定性和可靠性。
这种仿真方法在电气工程和自动化领域有着广泛的应用前景。
三相感应电机的变频调速matlab
三相感应电机的变频调速matlab三相感应电机的变频调速matlab是指利用MATLAB软件进行三相感应电机调速的过程。
本文将从以下几个方面来详细介绍三相感应电机的变频调速matlab的实现步骤和原理。
第一步：建立电机模型首先，在MATLAB中要建立电机模型，需要用到电路拓扑图和模型参数。
电路拓扑图描述了电机的相互联系和电路结构，而模型参数则是电机运行所需的驱动参数，例如，电阻、电感和励磁参数等。
然后，根据电机的类型和工作条件选择合适的电机模型，可以选择两轴模型或者dq轴模型。
对于三相感应电机，dq轴模型较为常用。
最后，根据电路和模型参数，利用MATLAB的Simulink工具箱来建立电机模型。
通过连接各个电路元件，并设置相关的参数，可以模拟电机的工作过程。
在模型中，常包含功率电子器件、电机漏阻抗、励磁电抗等电气元件，并可以设置输入电压和负载等。
第二步：进行仿真参数设置在建立电机模型之后，需要进行仿真参数的设置。
这些参数包括电机额定功率、转速、额定电压、执行器的惯性、损耗参数等。
根据实际需求进行设置，并确保仿真参数与实际电机参数一致。
同时，还需要定义仿真时间和仿真步长。
仿真时间应足够长，以保证仿真结果的准确性。
仿真步长则需要根据电机特性和计算要求进行选取，步长过大会导致误差，步长过小则会增加计算量。
第三步：选择控制策略接下来，需要选择适当的控制策略。
常用的控制策略包括电流反馈控制、转速反馈控制和位置反馈控制等。
在三相感应电机中，转速反馈控制是较为常用的策略。
控制策略的选择需要考虑电机的性能要求和实际应用场景。
例如，对于高精度控制和快速响应的要求，可以选择闭环控制；而对于一般的应用场景，则可以选择开环控制。
第四步：编写MATLAB代码在选择控制策略之后，可以通过编写MATLAB代码来实现控制系统。
代码的编写需根据所选的控制策略和电机模型进行。
在编写代码时，需要根据电机的数学模型，计算出所需的控制变量，例如电流、转速和位置等。
基于MATLAB的异步电机变频调速系统的仿真与分析
基于MATLAB的异步电机变频调速系统的仿真与分析1.引言随着工业自动化水平的不断提高，对电机变频调速系统的要求也越来越高。
异步电机是目前工业中最为常见的一种电机类型，其变频调速系统在工业生产中发挥着至关重要的作用。
通过变频调速系统，可以实现电机的精确控制和能耗优化，提高生产效率和降低运行成本。
对异步电机变频调速系统进行仿真与分析，对于工业生产具有重要意义。
MATLAB是一款功能强大的技术计算软件，具有丰富的工具箱和仿真功能，可以方便地进行电机系统的建模和仿真分析。
本文将基于MATLAB对异步电机变频调速系统进行仿真与分析，探讨其性能特点和优化方法。
2.异步电机变频调速系统的基本原理异步电机的变频调速系统是通过改变电机的输入频率和电压，从而控制电机的转速和转矩。
基本原理是利用变频器对电源进行调节，改变电机的供电频率和电压，以实现对电机转速的精确控制。
在变频调速系统中，一般采用闭环控制结构，通过反馈电机转速信息，控制变频器的输出频率和电压，从而实现对电机的精确控制。
还需要考虑电机的负载特性和动态响应特性，以保证系统稳定性和性能优化。
在MATLAB中，可以利用Simulink工具箱进行异步电机变频调速系统的建模。
首先需要建立电机的数学模型，包括电机的电气特性、机械特性和传感器特性等。
然后，在Simulink中建立闭环控制系统模型，包括电机模型、变频器模型和控制器模型等。
通过建立完整的系统模型，可以对异步电机变频调速系统进行仿真分析。
可以通过改变输入信号和参数，观察系统的动态响应和稳定性能，进而优化系统的控制策略和调速性能。
4.仿真与分析通过MATLAB对异步电机变频调速系统进行仿真与分析，可以得到系统的各项性能指标和特性曲线。
其中包括电机的转速-转矩特性曲线、电机的效率曲线、系统的响应时间和稳定性能等。
在仿真过程中还可以考虑不同的工况和负载情况，对系统进行多种工况的分析和评估。
通过对系统性能的综合分析，可以得到系统的优化方案和改进措施，提高系统的控制精度和能效性能。
利用MATLAB软件仿真变频调速系统
A
5
A
6
A
7
A
8
A
9
A
10
A
11
A
12
A
13
A
14
A
15
A
16
【任务实施】
一、任务准备 准备本次任务所需的实训设备及工具材料。
二、变频器的基本操作训练 1、系统接线 2、参数设置 3、变频器运行操作
A
17
【任务测评】
对任务实施的完成情况进行检查，并将结 果填入任务测评表内。
在 建 模 上 ， Simulink 提 供 了 一 个 图 形 化 的 用 户 界 面 (GUI)，可以用鼠标点击拖拉模块的图标建模。从建模角度 讲，既适于自上而下（Top-down）的设计流程（概念、功能、 系统、子系统直至器件），又适于自下而上（Bottom-up） 的逆程设计。
在MATLAB6.X及以上版本中，可直接在Simulnk环境中运 作的工具包很多，已覆盖通信、控制、信号处理、DSP、电 力系统等诸多领域，所涉内容专业性极强。
A
20休息一下Fra bibliotekA21
本次课的任务就是利用MATLAB/Simulink软件，仿 真两种简单的开环型变频调速系统。一种是PWM变频器电动机系统；另一种是转速开环恒压频比控制的异步电 机调速系统。
A
2
【相关知识】
A
3
MATLAB是英文MATrix LABorotory(矩阵实验室)的缩写。 MATLAB语言是一种广泛应用于工程计算及数值分析领域的新 型高级语言，自1984年由美国 MathWorks 公司推向市场以 来，历经十多年的发展与竞争，现已成为国际公认的最优秀 的工程应用开发环境。MATLAB功能强大、简单易学、编程效 率高，深受广大科技工作者的欢迎。
基于MATLABSIMULINK交流变频调速系统的仿真研究
在本研究中，我们提出了一种基于MATLAB SIMULINK平台的交流电机调速系统 建模与仿真方法。该方法主要基于矢量控制原理，通过控制电机的定子电流和 转子磁场夹角来实现电机的速度控制和转矩控制。具体来说，我们首先根据交 流电机的物理模型，建立其数学模型。然后，使用MATLAB SIMULINK软件进行 仿真实验，并通过对仿真结果的分析和优化，最终实现了一个高性能的交流电 机调速系统。
总之，基于MATLABSimulink的变频调速系统建模与仿真是一种非常有效的研 究方法，对于深入理解变频调速技术、优化系统设计和提升系统性能具有重要 意义。随着科学技术的发展，相信未来变频调速技术将在更多领域得到应用和 发展。
随着电力电子技术和控制理论的不断发展，交流调速系统已经成为工业领域中 非常重要的组成部分。其中，双闭环SPWM变频调速系统因其具有优良的调速性 能和节能效果而得到了广泛的应用。本次演示旨在通过MATLABSimulink软件 对双闭环SPWM变频调速系统进行仿真研究，以期为相关领域的研究和应用提供 有益的参考。
总之，通过对变频调速系统的建模与仿真，我们可以更加深入地理解其工作原 理和性能表现。利用MATLABSimulink强大的仿真功能，我们可以方便地研究 各部分模型对系统性能的影响，并优化整体系统设计。这种方法为变频调速系 统的研究、设计和应用提供了有力的支持，有助于推动电力电子技术的发展和 工业控制领域的进步。
在仿真过程中，我们可以通过调整给定信号、系统参数和负载等条件，对双闭 环SPWM变频调速系统的稳态性能和动态性能进行全面的分析。其中，稳态性能 主要包括调速范围、静差率、调节精度等指标，而动态性能则包括响应时间、 超调量、振荡次数等指标。通过仿真结果，我们可以清楚地了解系统的性能表 现，并为实际应用提供有力的依据。
基于MATLAB的调压调速控制系统的仿真研究
答辩人：
班级：
学号：
目录
一.毕业设计的任务 二.直流调速系统的组成与工作原理 三.单闭环调速系统的仿真与分析 四.双闭环系统中转速与电流调节器的设计 五.双闭环系统的仿真与分析
一.毕业设计的任务
1. 掌握直流调速系统的工作原理及构成。 2. 研究直流调速系统的静态特性和动态特性。 3.设计双闭环调速系统中转速与电流调节器， 进行方案论证，确定设计方案。 4. 根据设定方案利用MATLAB做出系统仿真图， 包括单闭环和双闭环系统，进行仿真研究。
二. 直流调速系统的组成与工作原理
1.开环调速系统
开环调速系统的原理图
电力电子变换器:U d 0 K sU c
直流电动机: n U d0 I dR Ce
开环调速系统的机械特性为:
n U d0 RId K sU c RId
Ce
Ce
Ce
2.单闭环直流调速系统
单闭环直流调速系统的原理图
开环系统与闭环系统的机械特性图
晶闸管装置的放大系数： Ks 50
滞后时间常数： Ts 0.002s
电枢回路总电阻： R 1.0 ，电枢回路电磁时间常数：Tl 0.022s
电力拖动系统机电时间常数： Tm 0.09s
转速反馈系数： 0.01V min /r
对应额定转速时的给定电压：
U
* n
10V
1.同时改变 1 与 Kp 的值
三.单闭环调速系统的仿真与分析
1.单闭环系统的动态数学模型
PI控制的直流调速系统的动态结构框图
2.单闭环调速系统仿真参数
系统各环节的参数如下：
直流电动机： 额定电压： U N 220V ，额定电流：I dN 55A 额定转速： nN 1500r/ min，电动机电势系数：Ce 0.228V min/ r
基于MATLAB的异步电机变频调速系统的仿真与分析
基于MATLAB的异步电机变频调速系统的仿真与分析摘要：本文利用MATLAB软件对异步电机变频调速系统进行仿真与分析，通过建立模型、设计控制策略和进行性能评估，探讨了异步电机的调速系统在不同工况下的动态特性。
通过仿真分析，可以更好地理解异步电机的变频调速系统的工作原理和特性，并为实际应用提供理论参考。
一、引言异步电机是工业生产中常见的电动机之一，其主要应用在风机、水泵、输送带等设备中。
传统的异步电机是由交流电源直接供电，转速固定。
为了满足不同工况下的需求，提高系统的控制性能，现在常常采用变频调速技术来实现异步电机的调速。
变频调速系统可以通过改变电机的输入频率，来调节电机的转速和输出功率，实现对系统的精准控制。
二、异步电机变频调速系统的建模1. 异步电机的数学模型异步电机可以理解为一个轴对称的旋转电机，其运动方程可以简化为以下形式：\[T_{\text {电 }}=T_{\text {m机 }}-T_{\text {负载 }}-T_{\text {摩擦阻力 }}=J \cdot \frac{d \omega}{d t}\]T电表示电机的电磁转矩，Tm机表示电机的机械转矩，T负载表示负载转矩，T摩擦阻力表示摩擦转矩，J表示转动惯量，ω表示电机的角速度。
2. 变频调速系统的控制策略变频调速系统的控制策略一般包括速度闭环控制和电流矢量控制两部分。
速度闭环控制采用PID控制器，通过测量电机转速与给定转速进行比较，调节输出电压的频率和幅值，使电机实现闭环控制。
电流矢量控制则是根据电机的电流矢量和磁链方向，控制电机的输出电压和频率，实现对电机的精准控制。
3. 系统的建模与仿真为了进行仿真分析，需要建立异步电机变频调速系统的数学模型。
在MATLAB中，可以使用Simulink工具箱来进行建模。
通过搭建电机模型、控制算法和运动方程，可以建立完整的系统模型，并进行仿真实验。
三、仿真与分析1. 建立异步电机的模型需要建立异步电机的数学模型，并在Simulink中进行搭建。
基于MATLAB的直流调压调速控制系统的仿真
基于MATLAB的直流调压调速控制系统的仿真
直流调压调速控制系统是工业中常见的一种控制系统，其可用于电机调速、电压调节等应用。
本文将基于MATLAB软件进行直流调压调速控制系统的仿真，包括建立数学模型、控制策略设计、仿真实现等。
需要建立直流调压调速控制系统的数学模型。
直流电机的数学模型由电动势方程、电流方程和机械方程组成。
电动势方程描述了电机的电动势与电流之间的关系，一般可表示为：
\[E = K_φω\]
E为电动势，K_φ为反电动势常数，ω为转速。
电流方程表示了电流与电压之间的关系，一般为：
\[U_a = R_aI + L_a\frac{dI}{dt} + E\]
U_a为电压，R_a为电阻，L_a为电感。
在建立了直流调压调速控制系统的数学模型后，需要设计相应的控制策略。
通过电压闭环控制实现电压的调节。
这可以通过PID控制实现，其中PID控制器的输出作为输入电压U_a，目标电压为给定的电压值。
将电压闭环控制和转速闭环控制结合起来，形成直流调压调速控制系统。
在MATLAB软件中，可以使用Simulink进行直流调压调速控制系统的仿真。
根据上述的数学模型，建立相应的模型图。
然后，在模型图中添加PID控制器和给定的电压、转速参考信号等输入。
根据设计的控制策略，调整PID控制器的参数。
运行仿真并观察系统的响应。
通过仿真实验，可以验证直流调压调速控制系统的性能，并根据需要进行参数调整和系统优化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Simulink是一个用来对动态系统进行建模、仿真和分析 的软件包。它支持线性和非线性系统连续和离散时间模型， 或者是两者的混合。
作业 三相异步电动机在额定负载下直接起动时,电动机 的电磁转矩随着时间的推移，其变化曲线是怎样的?
已知武汉电机厂生产的JO41-4型三相异步电动机的参数为： 额定功率1.7KW 额定电压380V 额定电流6.7/3.9Ａ 额定转速1440r/min 额定转矩8.84N·m 定子电阻4.26Ω 定子电感0.666H 转子电阻3.24Ω 转子电感0.670H 定转子互感0.651H 转动惯量J=0.02kg·m2 请利用MATLAB软件仿真该电机在额定负载下直接起动时电 磁转矩的变化曲线。
在 建 模 上 ， Simulink 提 供 了 一 个 图 形 化 的 用 户 界 面 (GUI)，可以用鼠标点击拖拉模块的图标建模。从建模角度 讲，既适于自上而下（Top-down）的设计流程（概念、功 能、系统、子系统直至器件），又适于自下而上（Bottomup）的逆程设计。
在MATLAB6.X及以上版本中，可直接在Simulnk环境中 运作的工具包很多，已覆盖通信、控制、信号处理、DSP、 电力系统等诸多领域，所涉内容专业性极强。
【任务实施】
一、任务准备 准备本次任务所需的实训设备及工具材料。
二、变频器的基本操作训练 1、系统接线 2、参数设置 3、变频器运行操作
【任务测评】
对任务实施的完成情况进行检查，并将结 果填入任务测评表内。
要求以尽量客观的态度，总结自己的技能 训练工作，评价他人的技能训练工作。
休息一下
பைடு நூலகம்

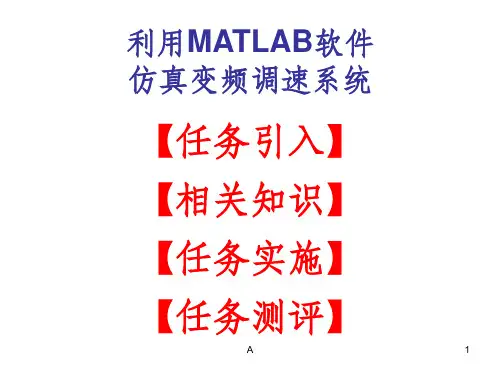

利用MATLAB软件 仿真变频调速系统
【任务引入】 【相关知识】 【任务实施】 【任务测评】
【任务引入】
目前，变频调速系统的仿真在工程设计、调试运行 等工作中中发挥着越来越重要的作用。用仿真来代替实 际系统的试验，在计算机上研究和设计系统，不仅省时、 省力，降低成本和缩短研发周期，并且还可以获得更丰 富、详细的数据资料。同时，仿真也是教学和学习的重 要手段和工具。
本次课的任务就是利用MATLAB/Simulink软件，仿 真两种简单的开环型变频调速系统。一种是PWM变频器电动机系统；另一种是转速开环恒压频比控制的异步电 机调速系统。
【相关知识】
MATLAB是英文MATrix LABorotory(矩阵实验室)的缩写。 MATLAB语言是一种广泛应用于工程计算及数值分析领域的 新型高级语言，自1984年由美国 MathWorks 公司推向市场 以来，历经十多年的发展与竞争，现已成为国际公认的最优 秀的工程应用开发环境。MATLAB功能强大、简单易学、编 程效率高，深受广大科技工作者的欢迎。
