磁粉探伤报告
制造企业产品磁粉探伤检测报告(模版1
产品磁粉探伤检测报告
产品编号：
委托单位 部件名称 工 件 部件编号 检测部位 仪器型号 器 材 及 参 数 技 术 要 求 磁粉种类 磁悬液浓度 磁化电流 磁化时间 检测比例 检测标准 磁化方法 灵敏度试片型号 磁化方向 提升力 触头（磁轭）间距 合格级别 检测工艺编号 缺陷处理方式及结果 序 号 检 测 部 位 缺 陷 情 况 焊缝（工件） 部位编号 缺陷 编号 缺陷 类型 缺陷磁痕 尺 寸 mm 打磨后复检缺陷 性 质 磁痕尺 寸 mm 补焊后复检缺陷 性 质 磁痕尺寸 mm 最终 评级 （级） N mm 级 材料牌号 表面状态
报告编号：
QY/JL10-6
一 探 伤 室 二 质 检 部
检测结论： 1、本产符合 2、检验部位及缺陷位置详见检测部位示意图（另附） 。
标准的要求，评定为合格。
报告人（资格）
审核人（资格）
无损检测专用章
年
月
日
年
月
日 日
பைடு நூலகம்
年
月
磁粉检测实验报告
磁粉检测实验报告篇一：磁粉探伤无损检测实验实验报告西南石油大学实验报告掌握磁粉探伤的原理，方法和设备二、基本原理利用铁磁性材料被磁化后，缺陷处有磁通泄露到空气中，形成漏磁场。
漏磁场具有不均匀的特性，能够吸附磁粉积聚到缺陷上，显示出缺陷的形状。
三、实验装置cEX—2000通用磁粉探伤仪cEX—2000通用磁粉探伤仪采用可控电子技术的新型携带式磁粉探伤仪。
具有交流磁化、直流磁化和自动退磁功能。
此仪器还可以配置磁轭式探伤器和多种附件。
四、磁化方法1、纵向磁化线圈法：利用电流通过线圈对工件进行磁化，用于轴类零件的周向缺陷。
磁轭法：把工件放在电磁铁或永久磁铁的两极之间进行磁化的方法，常用于焊缝探伤。
2、周向磁化直接通电法：工件夹在探伤机的两极之间，使电流通过夹头直接流过工件，对工件进行磁化。
主要用于长型工件的探伤。
支杆法（触头法）：电流通过支杆对工件局部进行磁化，用于大型工件的局部探伤。
中心导体法：从空心管中穿过导体，使导体直接通电。
用于空心工件的内表面探伤。
平行电缆法：用于角焊缝探伤。
五、通电方式连续法：工件在磁化时，同时施加磁悬液使缺陷显示。
剩磁法：利用工件磁化后的剩磁来检验其表面缺陷。
六、电流类型及选用交流电磁化法由于“集肤效应”，对于表面开口缺陷有较高的检测灵敏度且退磁方便。
对于近表面及埋藏缺陷，直流全波整流、半波整流磁化法有较高的检测灵敏度，但要有专门的退磁装置。
七、实验步骤本实验采用支杆法磁化将八角试块表面清理干净，清理出金属光泽，Ra将磁悬液摇匀，倒少许在八角试块上，抹匀；拍照记录；将电源插头插至仪器两边插座；开启电源，电源指示灯亮；选择磁化的电源和时间，调节电流大小旋钮，使电流值在450~800ma；将支杆刺入工件接触，使支杆间距150~200mm之间；按下磁化按钮；轻微移动支杆，再次磁化；等八角试块米字线清晰呈现是停止磁化；拍照记录八角块现象；关闭电源，清理实验现场；八、磁化效果磁化前磁化后八角块中间米字型材料为铜，其余部分为碳钢。
磁粉探伤无损检测实验实验报告
磁粉探伤无损检测实验实验报告
实验目的：
1.掌握磁粉探伤无损检测的原理和方法。
2.了解磁粉探伤无损检测在工业中的应用。
实验仪器：
1.磁粉探伤仪
2.人工缺陷模型
3.磁粉
实验原理：
磁粉探伤是一种适用于金属材料的无损检测方法。
其原理是在被检测物体表面形成一定的磁场，利用感应电流的原理检测材料表面的裂纹、裂隙、毛细孔等缺陷。
实验方法：
1.准备工作：先检查安装磁粉探伤仪时，检查机器是否正确安装并接通电源。
将人工缺陷模型吊放于磁粉探伤台上。
2.实验操作：打开磁粉探伤仪开关并调整磁场强度和方向，将磁粉均匀地撒在人工缺陷模型表面，观察是否出现缺陷。
3.实验结果：观察人工缺陷模型表面是否出现粉末聚集、线条等表现形式，根据实验结果判断模型是否存在缺陷。
实验分析：
通过实验结果可以看出，磁粉探伤检测技术可以检测出锻造件、铸造件、热处理件等零部件表面的各种裂纹缺陷。
而且因这种检测方法的具有实时性，可以较好地保障生产安全。
并且在实验操作中掌握了磁粉探伤无损检测的操作技巧与注意事项。
实验结论：
通过本次实验，我掌握了磁粉探伤无损检测的原理、方法和操作技巧，更好地了解了在工业中广泛应用的磁粉探伤无损检测技术。
钢材及焊缝探伤试验检测报告(磁粉探伤)
钢材及焊缝探伤试验检测报告(磁粉探伤)（二）引言概述：钢材及焊缝探伤试验是一种非破坏性检测方法，可用于确定钢材及焊缝中可能存在的缺陷和裂纹。
磁粉探伤是其中一种常用的方法，其原理是利用磁场和磁性粉末来检测钢材和焊缝表面及近表面的裂纹和其他缺陷。
本文将详细介绍钢材及焊缝磁粉探伤试验的检测方法、仪器设备、操作步骤以及结果分析。
正文内容：1.检测方法1.1磁粉探伤的基本原理磁粉探伤是利用磁场和磁性粉末的物理特性来检测钢材和焊缝的表面和近表面的裂纹。
磁场会引起磁性粉末在存在缺陷的部位形成磁粉痕迹，从而可观察到缺陷的位置和形态。
1.2磁粉探伤的类型磁粉探伤可以分为湿法和干法两种类型。
湿法探伤使用液体磁粉，而干法探伤则使用干粉或粘结剂。
2.仪器设备2.1磁粉探伤仪器磁粉探伤仪器由磁化设备、磁源和显示仪器组成。
常见的磁源有交流磁化法、直流磁化法和半自动磁化法。
2.2磁粉材料磁粉材料是进行磁粉探伤的重要组成部分。
常用的磁粉材料有干粉、液体磁粉和粘结剂。
3.操作步骤3.1准备工作在进行磁粉探伤前，需对钢材或焊缝进行清洁，确保表面没有灰尘、油脂或其他污染物。
3.2磁化根据具体要求选择合适的磁化方法，并对钢材或焊缝进行磁化处理。
3.3磁粉施加将磁粉材料均匀地施加在磁化后的钢材或焊缝表面，确保完全覆盖待检测区域。
3.4清除多余磁粉清除多余的磁粉，以免干扰后续的观察和分析工作。
4.结果分析4.1观察和记录磁粉痕迹在磁粉施加后，观察磁粉痕迹，记录其位置和形态，以确定钢材或焊缝中的缺陷。
4.2缺陷评估根据磁粉痕迹的形态和特点，对缺陷进行评估，确定其类型、大小和影响程度。
4.3结果判定将评估结果与相关标准或规范进行比对，判断钢材或焊缝的可用性和符合性。
5.总结钢材及焊缝探伤试验检测报告（磁粉探伤）旨在通过磁粉探伤方法来评估钢材和焊缝中存在的缺陷和裂纹，并根据结果进行判定和评估。
本文详细介绍了磁粉探伤的方法、仪器设备、操作步骤和结果分析，期望能为相关行业和领域的专业人士提供指导和参考。
磁粉磁场实验报告
一、实验目的1. 理解磁粉探伤的基本原理和方法。
2. 掌握磁粉探伤仪器的操作步骤和注意事项。
3. 通过磁粉探伤实验，分析磁粉在磁场中的分布情况，验证磁粉探伤的效果。
二、实验原理磁粉探伤是利用磁粉在磁场中的磁化现象，通过观察磁粉在工件表面形成的磁痕来检测工件表面和近表面缺陷的一种无损检测方法。
当工件被磁化时，缺陷处的磁通线会发生偏转，从而在缺陷处形成磁粉聚集，形成磁痕。
三、实验仪器与材料1. 磁粉探伤机：一台2. 工件：一组具有不同缺陷的金属工件3. 磁粉：一盒4. 磁粉探伤液：一瓶5. 滤纸：若干张6. 毫米尺：一把四、实验步骤1. 将磁粉探伤机接通电源，调整磁粉探伤机的工作参数，如电流、电压等。
2. 将工件放置在探伤机的工作台上，确保工件表面与探伤机磁场垂直。
3. 在工件表面均匀涂覆磁粉探伤液，待探伤液干燥后，开始进行磁粉探伤。
4. 观察工件表面磁粉分布情况，记录磁痕的位置、形状、大小等信息。
5. 使用毫米尺测量磁痕的尺寸，分析磁痕与工件缺陷的关系。
6. 清理工件表面磁粉，重复步骤3-5，对其他工件进行磁粉探伤实验。
五、实验结果与分析1. 实验结果表明，磁粉在磁场中的分布情况与工件缺陷密切相关。
当工件表面存在缺陷时，磁粉在缺陷处聚集，形成磁痕。
2. 磁痕的位置、形状、大小等信息可以反映工件缺陷的性质，如裂纹、孔洞、夹杂等。
3. 通过对磁痕的分析，可以确定工件缺陷的位置、尺寸、深度等信息，为工件的质量评估提供依据。
六、实验结论1. 磁粉探伤是一种有效的无损检测方法，可以检测工件表面和近表面缺陷。
2. 磁粉在磁场中的分布情况与工件缺陷密切相关，通过观察磁粉分布情况，可以分析工件缺陷的性质。
3. 实验过程中，应严格按照操作步骤进行，确保实验结果的准确性。
七、注意事项1. 实验过程中，应确保工件表面与探伤机磁场垂直，以避免磁粉在工件表面形成虚假磁痕。
2. 涂覆磁粉探伤液时，应均匀涂抹，避免过多或过少，影响磁粉分布情况。
磁粉探伤实验报告

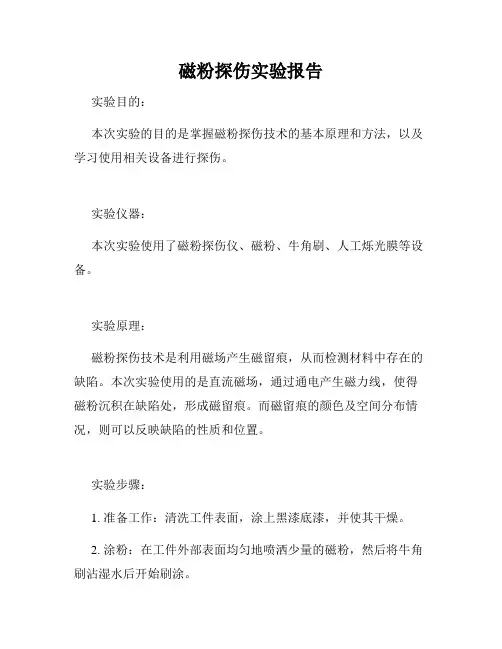

磁粉探伤实验报告
实验目的：
本次实验的目的是掌握磁粉探伤技术的基本原理和方法，以及学习使用相关设备进行探伤。
实验仪器：
本次实验使用了磁粉探伤仪、磁粉、牛角刷、人工烁光膜等设备。
实验原理：
磁粉探伤技术是利用磁场产生磁留痕，从而检测材料中存在的缺陷。
本次实验使用的是直流磁场，通过通电产生磁力线，使得磁粉沉积在缺陷处，形成磁留痕。
而磁留痕的颜色及空间分布情况，则可以反映缺陷的性质和位置。
实验步骤：
1. 准备工作：清洗工件表面，涂上黑漆底漆，并使其干燥。
2. 涂粉：在工件外部表面均匀地喷洒少量的磁粉，然后将牛角刷沾湿水后开始刷涂。
3. 选用磁场：将磁粉探伤仪的磁场力量调至适当位置，使磁留痕明显，便于观察。
4. 实施探伤：将磁粉探伤仪移动到工件表面进行探伤，并在探伤过程中观察和记录磁留痕的分布及颜色情况。
5. 清理工作：清理探伤地点和设备。
实验结果：
通过对工件不同部位的磁粉探伤，我们可以明显地观察到缺陷的位置及性质。
例如在某个区域的磁留痕较强，就表明该处可能存在裂纹或其他不良缺陷。
实验结论：
本次实验通过磁粉探伤技术，成功地检测出了工件表面的缺陷情况，同时也说明了磁粉探伤技术具有较高的应用价值。
参考文献：
1. 《材料科学与工程学科实验指导书》
2. 张德华, 丁景春. 材料磁粉探伤技术. 机械制造, 2005, (7): 71-74.。
磁粉探伤检测报告
04 磁粉探伤检测方法的优点： 灵敏度高、操作简便、成本 低廉、适应性强等。
磁粉探伤设备
01
磁粉探伤 仪：用于 产生磁粉 探伤所需 的磁场
02
磁粉：用 于显示缺 陷的磁性 材料
03
磁悬液： 用于将磁 粉悬浮在 液体中的 载体
04
05
紫外线灯： 用于观察 磁粉形成 的缺陷图 像
磁性试块： 用于校准 磁粉探伤 仪和磁粉 灵敏度
优点：检测速度快，精度高，可检测内 部缺陷
缺点：对表面粗糙度要求较高，不适用 于高温、高压等恶劣环境
应用范围：金属、非金属材料表面缺陷 检测，如焊缝、锻件、铸件等
射线检测
01
原理：利用射 线穿透物体， 通过检测透射 射线的强度和 分布，分析物 体内部结构
02
特点：适用于 金属和非金属 材料，可检测 内部缺陷
05
缺陷形状：线状、点状、 块状等
06
缺陷位置：轴向、径向、 周向等
修复建议及措施
确定损伤类型和程度 实施修复 评估修复效果
制定修复方案 检测修复效果 记录修复过程和结果
谢谢观看！
单击此处添加副标题
04
修复建议：针对缺陷问题，提出修复建议， 如更换材料、改进工艺等
05
结论：总结磁粉探伤检测报告内容，提出 改进措施，确保产品质量和安全
缺陷类型及分布
01
缺陷类型：裂纹、气孔、 夹杂物等
02
缺陷分布：表面、内部、 边缘等
03
缺陷大小：微米级、毫 米级、厘米级等
04
缺陷深度：表面缺陷、 浅层缺陷、深层缺陷等
磁粉探伤步骤
准备磁粉探伤设备 施加磁粉 评估磁痕
清洁被检测工件表面 观察磁痕 出具检测报告
磁粉探伤报告
磁粉探伤报告
磁粉探伤是一种常用的非破坏性检测方法，通过磁粉粘附在被检测物表面的方法，可以检测出材料内部的裂纹、夹杂等缺陷。
下面是一份磁粉探伤报告的范例，共700字。
磁粉探伤报告
被检物件名称：钢轨
被检物件编号：2021001
探伤方法：磁粉探伤
探伤人员：XX
检测日期：2021年1月1日
检测结果：
1. 检测目的：对钢轨进行磁粉探伤，检测表面是否存在裂纹和夹杂等缺陷。
2. 检测方法：使用磁粉检测仪器对钢轨进行磁粉探伤。
3. 总体情况：经过磁粉探伤，未发现钢轨表面存在裂纹和夹杂等缺陷。
4. 检测数据：以下是钢轨各部位的具体检测数据。
4.1 轨头：未发现异常情况，表面平滑，没有裂纹和夹杂。
4.2 轨腰：未发现异常情况，表面干净整齐，没有裂纹和夹杂。
4.3 轨底：未发现异常情况，表面平整，没有裂纹和夹杂。
4.4 轨肩：未发现异常情况，表面光滑，没有裂纹和夹杂。
4.5 非轨道部位：未检测到任何异常情况，表面平整，没有裂纹和夹杂。
5. 结论：经过磁粉探伤，钢轨表面未发现任何裂纹和夹杂等缺陷。
被检物件在正常使用范围内，具备良好的使用寿命。
6. 建议：定期进行磁粉探伤检测，以确保钢轨的安全性和稳定性。
如发现任何异常情况，请及时进行修复或更换。
以上为磁粉探伤报告，希望对您有所帮助。
如有任何问题，请随时联系我们。
