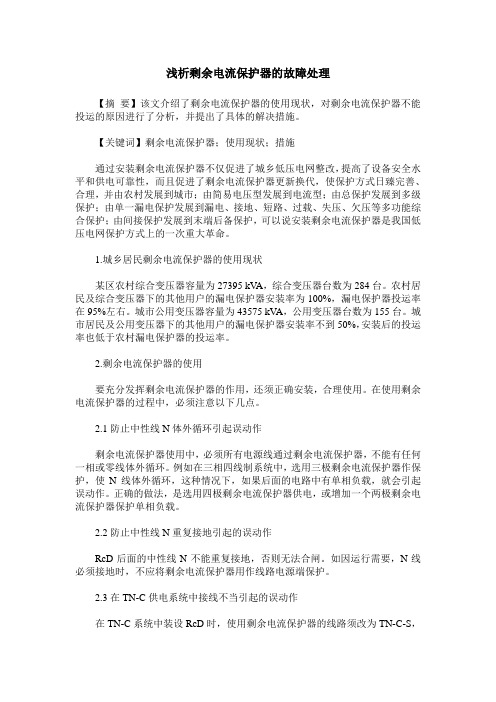

浅析剩余电流保护器的故障处理
浅析剩余电流保护器的故障处理【摘要】该文介绍了剩余电流保护器的使用现状，对剩余电流保护器不能投运的原因进行了分析，并提出了具体的解决措施。
【关键词】剩余电流保护器；使用现状；措施通过安装剩余电流保护器不仅促进了城乡低压电网整改，提高了设备安全水平和供电可靠性，而且促进了剩余电流保护器更新换代，使保护方式日臻完善、合理，并由农村发展到城市；由简易电压型发展到电流型；由总保护发展到多级保护；由单一漏电保护发展到漏电、接地、短路、过载、失压、欠压等多功能综合保护；由间接保护发展到末端后备保护，可以说安装剩余电流保护器是我国低压电网保护方式上的一次重大革命。
1.城乡居民剩余电流保护器的使用现状某区农村综合变压器容量为27395 kV A，综合变压器台数为284台。
农村居民及综合变压器下的其他用户的漏电保护器安装率为100%，漏电保护器投运率在95%左右。
城市公用变压器容量为43575 kV A，公用变压器台数为155台。
城市居民及公用变压器下的其他用户的漏电保护器安装率不到50%，安装后的投运率也低于农村漏电保护器的投运率。
2.剩余电流保护器的使用要充分发挥剩余电流保护器的作用，还须正确安装，合理使用。
在使用剩余电流保护器的过程中，必须注意以下几点。
2.1防止中性线N体外循环引起误动作剩余电流保护器使用中，必须所有电源线通过剩余电流保护器，不能有任何一相或零线体外循环。
例如在三相四线制系统中，选用三极剩余电流保护器作保护，使N线体外循环，这种情况下，如果后面的电路中有单相负载，就会引起误动作。
正确的做法，是选用四极剩余电流保护器供电，或增加一个两极剩余电流保护器保护单相负载。
2.2防止中性线N重复接地引起的误动作RcD后面的中性线N不能重复接地，否则无法合闸。
如因运行需要，N线必须接地时，不应将剩余电流保护器用作线路电源端保护。
2.3在TN-C供电系统中接线不当引起的误动作在TN-C系统中装设RcD时，使用剩余电流保护器的线路须改为TN-C-S，或将使用剩余电流保护器的电气设备的外露可接近导体的保护线接在单独接地装置上，形成局部r丌系统。
剩余电流动作保护器的应用分析
剩余电流动作保护器的应用分析剩余电流动作保护器（Residual Current Device, RCD）是一种用于保护电路和人身安全的电器，广泛应用于住宅、商业和工业领域。
在本篇文章中，将对剩余电流动作保护器的原理、特点、应用以及重要性进行详细的分析。
首先，剩余电流动作保护器基于电流平衡的原理工作。
当电流通过线路时，剩余电流动作保护器会监测电流的进出情况。
如果电流进出不平衡，说明有电流流入接地或其他地方，可能会造成电离伤害或火灾。
剩余电流动作保护器能够快速检测到这种不平衡，并在短时间内切断电源，有效保护电路和人身安全。
1.高灵敏度：剩余电流动作保护器能够检测到极小的电流差异，通常在数毫安级别，保证及时切断电源。
2.快速响应：剩余电流动作保护器能够在几十毫秒内切断电源，减少事故发生的时间和危险。
3.可靠性：剩余电流动作保护器采用了可靠的电子元件和保护装置，具有长寿命和稳定性。
4.灵活性：剩余电流动作保护器可以适应不同的电路和负载条件，提供多种额定电流和断路能力的选择。
5.安全性：剩余电流动作保护器具有防漏电能力，可以有效预防漏电事故。
1.住宅用电：在住宅中，剩余电流动作保护器常常用于家庭插座、照明电路和浴室等地方的电路保护。
这些地方容易出现漏电问题，剩余电流动作保护器可以快速切断电源，避免漏电事故。
2.商业用电：商业建筑中的电路和设备数量繁多，漏电事故的发生概率也相对较高。
剩余电流动作保护器常被用于商业建筑的配电和控制系统，提供灵敏且可靠的电路保护。
3.工业用电：在工业领域中，电气设备和电路复杂多样。
剩余电流动作保护器通常用于工厂、工地和实验室等场所，对重要设备和关键电路进行保护。
它可以检测和切断电源，避免设备损坏和人员伤害。
4.公共场所：公共场所包括学校、医院、酒店等地方，人员流动量大，安全要求高。
剩余电流动作保护器常被应用于这些场所的电气系统，确保人员安全。
剩余电流动作保护器的重要性不可忽视。
剩余电流动作保护器的运行维护管理（5篇）
剩余电流动作保护器的运行维护管理剩余电流动作保护器是一种用于保护电气设备和人身安全的重要装置。
它通过监测电路中的剩余电流，一旦发生漏电现象就会迅速切断电路，防止电击和火灾事故的发生。
为了确保剩余电流动作保护器的正常运行和有效保护，必须进行运行维护管理工作。
一、定期检测功能性能剩余电流动作保护器具有检测电路中剩余电流、过载和短路的功能。
因此，定期检测功能性能是运行维护管理的重中之重。
具体方法如下：1.测试剩余动作电流：使用专业的测量仪器进行剩余电流的检测，确保剩余电流动作保护器的动作电流符合要求。
按照标准的测试程序和参数进行测试，并记录测试结果。
2.测试过载和短路保护功能：通过模拟电路中的过载和短路情况，测试剩余电流动作保护器的保护功能是否正常。
要确保在过载和短路的情况下，保护器能够迅速切断电路，防止安全事故的发生。
3.定期校准仪表：定期校准剩余电流动作保护器中的仪表，确保仪表显示准确可靠。
校准的方法和频率应按照设备说明书和标准要求进行。
二、定期清洁设备剩余电流动作保护器通常安装在开关箱中，会受到灰尘、油污和湿气等环境污染。
这些污染物会影响设备的散热性能和稳定性。
因此，定期清洁设备是必要的运行维护管理工作。
1.清理开关箱内部：定期清理开关箱内部的灰尘和杂物，确保设备通风良好，散热正常。
可使用吸尘器或刷子等工具进行清洁。
2.清洗设备表面：定期清洗剩余电流动作保护器的表面，去除油污和污渍。
可以用温水和中性洗涤剂进行清洗，切勿使用酸碱性清洁剂。
三、及时处理故障剩余电流动作保护器是一种高灵敏度的电气设备，有时可能会出现故障。
及时处理故障是保证设备正常运行的关键。
1.定期检查设备的接线和接触器：检查设备的接线是否松动或腐蚀，是否有异常热量等。
如果发现问题，及时修复或更换。
2.处理误动作问题：有时，剩余电流动作保护器可能会误动作，需要进行故障排除。
可以根据设备说明书和标准要求，寻找误动作的原因，并修复故障。
四、加强操作培训和安全教育剩余电流动作保护器必须由专业人员进行安装和维护。
论剩余电流保护技术在电网应用中存在的问题及解决方法
剩余 电流就是相线对地 的漏电电流 ， △ｌＩ 十 ＋ 嘉 即： ＝ 夏 Ｉ Ｉ
而 对于 三相 线路 ， 线 路绝 缘 状 况 较 差 时 ， 且 各相 线 对 地都 有 漏 电电流。
从 在 讨 论 剩 余 电流 保 护技 术 之 前 ，首 先要 搞 清 两个 概 感器 实现 对剩 余 电流信 号 的检 测 ，当没 有剩 余 电流 时 ， 电源流 出 的 电流 与流 入 的 电流相 等 ， 剩余 电流 互感 器 的 在 念， 其一 ， 何谓 剩余 电流？剩余 电流 是指 线路 中 的电流矢 量 电流 矢量 和 为零 ： 当有剩 余 电流 时 ， 出的 电流 与 流 入 的 流 和 ， ： ｌ ＋ ＋ｌ＋Ｉ 即 △ ＝Ｉ ｆ 。 电流 不相 等 ， 序 电流互 感器 二 次侧 有感应 信号 产生 。 当 零 也 就 是 漏 电保 护器 上 的零序 电流 互 感 器 检 测 的漏 电 剩余 电流值 达 到整定 动作 值 时 ， 感器 二 次侧 感应信 号 经 互 电流 ： 二 ， 谓 对地 漏 电 电流 ？ 指 线路 对 大 地 的泄 露 电 放 大后 推动脱 扣器 使开 关动作 ， 其 何 实现剩余 电流 保护 。 流， 由于 电网 中 的线 路 对地 绝 缘 电阻不 是 无 穷大 ， 存 在 且 现在 市场 上 的剩余 电流 断 路器 均 采 用 零 序 电流 互 感 对地 分布 电容 。 因此有 泄 漏 电流 产 生 ， 这些 电流 一般 称为 器 检 测 漏 电信 号 ，这种 方 法 它检 测 的是 电网 中 的剩 余 电 漏 电 电流 ， 也叫 固有 漏 电 电流。 流 ， 三相 线 路 中 ， 在 检测 到 的剩余 电流 ， 各相 线 路对地 漏 是 在 一 定 条 件下 ， 触 电或者 设备 故 障 漏 电， 一定 就 电或 者人体 触 电 电流 的矢 量和 ， 人 不 因而 它无法 对线 路 中发生 会 引起 剩余 电流 的增加 ，反而 会 导致 剩余 电流 的减 少 ， 因 的相 线 对地 漏 电或者人 体 触 电事故 进行 有效 的保护 ， 围绕 此造 成 了人 体触 电或者 设备 故 障漏 电时 漏 电保 护 器 的 不 这 一 问题 人 们 进 行 了 广 泛 的 研 究 ， 在 就 以 下 几 种 技 术 问 现 动作 ， 即保护 死区 。 题进 行 分析 与探讨 ：
剩余电流动作保护器运行中的问题
剩余电流动作保护器运行中的问题剩余电流动作保护器是一种用于检测电气装置中的漏电流的保护装置。
当装置中出现漏电流时，保护器会动作，切断电路，保障人员及装置安全。
然而，在使用过程中，剩余电流动作保护器可能会出现一些问题，接下来将介绍一些可能出现的问题及解决方法。
1. 假动作有时候，剩余电流动作保护器会出现假动作的情况，也就是保护器错误地切断了电路。
这可能是由于保护器灵敏度过高、电路线路跑线敏感造成的。
需要检查保护器的灵敏度设置并根据实际情况适当调整。
另外，也可以采取屏蔽、接地等措施降低电路线路的干扰。
2. 误动作剩余电流动作保护器的工作原理是检测装置中的漏电流，如果该漏电流超过设定值，保护器将切断电路。
但在一些情况下，装置本身就存在一些漏电流，这可能会导致保护器的误动作。
这时需要对装置本身进行检测和排除故障。
3. 断电不能有时候，剩余电流动作保护器可能会出现断电不能的情况，也就是即使装置中存在漏电流，保护器也没有动作，电路仍然保持通电状态。
这可能是由于保护器的自恢复功能失效或保护器内部元件出现故障所致。
需要对保护器本身进行检查和维修。
4. 阻尼不良保护器的动作需要一定的时间，这个时间称为动作时间。
阻尼时间则是指保护器动作后，需要等待一定时间后再重新通电。
如果阻尼时间不够长，电路可能会重新通电，导致安全隐患。
反之，阻尼时间过长则会影响电气装置的正常使用。
需要对保护器的阻尼时间进行适当设置。
5. 效果不佳剩余电流动作保护器的效果受到很多因素的影响，例如环境温度、漏电路线的情况、装置的故障等等，需要对各种情况进行综合考虑。
在使用过程中，还需要对保护器进行定期检测和维护，确保其正常运行。
剩余电流动作保护器在使用过程中可能会出现一些问题，需要对问题进行逐一分析和处理。
在日常使用中，还需要注意保护器的保养和检测，提高其工作效率和稳定性。
关于剩余电流动作保护器相关问题的探析
关于剩余电流动作保护器相关问题的探析摘要：本文主要对剩余电流动作保护器的工作原理、保护方式、存在的问题及解决办法等相关问题进行了详细的分析。
关键词：剩余电流动作保护器；原理；问题；解决办法前言剩余电流的相关保护装置不仅能严格控制电流输出量，还能提供十分安全的可控装置。
对于漏电、失火等情况有着不可取代的重要性。
1剩余电流动作保护器的工作原理剩余电流动作保护器（RCD）的核心部件是剩余电流检测器件。
现以电磁型RCD中使用的零序电流互感器为例，剩余电流检测如图1所示。
正常工作时有电流通过的所有线路（指相线和中性线，不包含PE线）均穿过零序电流互感器的铁心环。
根据基尔霍夫电流定律，正常工作时这些电流相量和为零，不会在铁心环中产生磁通并感应出二次侧电流。
以图1a为例，当设备发生碰壳故障时，有电流从接地电阻RE上流回电流，此时IU＋IV＋IW＝IRE≠0，（IU＋IV＋IW）产生的磁场会在互感器二次侧绕组上产生感应电动势，从而在闭合的二次侧线圈内产生电流。
这个电流就是漏电故障发出的信号，其强度与一次侧|IRE|呈正相关，一次侧|IU＋IV＋IW|≠0的部分即为剩余电流。
根据检测到的剩余电流大小，保护电器通过预设的程序发出各种指令：或切断电源；或发出信号等。
需要说明的是，漏电保护中的剩余电流与零序电流是不同的概念，尽管有时它们会是同一个电流。
这里所说的“剩余电流”，是指从设备工作端子以外的地方流出去的电流，也即通常所说的漏电电流。
一般情况下，这个电流是从I类设备的PE端子流走的，但当人体发生直接电击时，从人体上流过的电流便成了剩余电流，因此剩余电流保护可以用于直接电击防护的补充保护。
2剩余电流动作保护装置的保护方式在电流动作保护装置的操作上，二级保护方式和三级保护方式是目前主要流行的两种主要方式，下面分别讲述下两者的不同：首先对两者的使用上，区域的不同就存在着不同的侧重选择。
在城镇以外的地方，也就是广大农村及城乡结合部处，大部分都选择了二级保护方式。
低压配网剩余电流保护运行现状及相关措施分析宋志芳
低压配网剩余电流保护运行现状及相关措施分析宋志芳发布时间：2021-06-28T17:17:19.417Z 来源：《基层建设》2021年第9期作者：宋志芳[导读] 摘要：近年来，停电时发生了电击、电气火灾等低压事故。
国网山西省电力公司壶关县供电公司山西省长治市 047300摘要：近年来，停电时发生了电击、电气火灾等低压事故。
在低压电网中，电气保护由残馀电量保护装置（RCD）提供。
刚果民盟的实际投资率目前不高，原因很多。
本文实地考察了富士通省部分低压电网，探讨了主要问题，提出了实用的管理技术措施，并就电力线绝缘、接地方式、RCD安装行为和流量排放等领域的技术发展提出了建议。
关键词：剩余电流保护装置；触电保护；投运率引言随着光伏、风能等新能源大幅接入电网，清洁能源所具有的无污染性逐渐被人们所重视[。
与此同时，所带来的负面影响也逐步增加，如新能源并网使得配电网由传统的单辐射状态转变为多辐射状，严重影响配电网继电保护动作的可靠性。
因此研究DG并网对配网继电保护的影响具有重要的实际意义。
1低压系统接地方式根据电源中性点与地的关系以及用电设备金属外壳与地的关系分类，可将低压系统接地方式分为TT接地、TN接地。
其中TN系统又根据保护线和中性线的组合情况细分为TN-C、TN-S、TN-C-S3种。
目前市区新建住宅小区以TN-S系统为主，市区老旧站房以TN-C-S系统为主，架空台区以TT系统为主；乡镇及农村除少数地区以TN-C接线外，其他地区以TT为主。
2低压配网剩余电流保护运行现状近年来，DG接入配电网对继电保护的影响成为了国内外的研究热点。
对于DG接入电网后故障定位困难以及继电保护整定等相关问题。
国外学者MahamadNababAlam考虑了高渗透率DG并网后的网络拓扑结构变化、公共耦合点的连接状态以及DG所存在的低电压穿越特性后，提出一种基于内点法的保护协调改进方案，具体是利用单个和双重设置的数字方向性过电流继电器进行保护配置的优化。
浅析剩余电流保护器在应用上的几个问题
浅析剩余电流保护器在应用上的几个问题剩余电流动作保护器 (也叫漏电保护器)在我国应用始于二十世纪八十年代，至今已有二十多年，它是防止由于间接或直接接触引起的单相触电事故、防止由于线路漏电引起电气火灾等的一种良好有效的防护保护措施。
在低压电网中安装剩余电流动作保护器可以防止人身触电、电气火灾及电气设备损坏。
世界各国和国际电工委员会通过制订相应的电气安装规程和用电规程在低压电网中大力推广使用剩余电流动作保护器。
当今漏电保护器在工厂和居民住宅用电中的应用非常广泛，但是漏电保护器在应用中出现的一些问题也随之体现出来，特别是漏电保护器频繁动作等问题，严重的影响了供电可靠性，阻碍了漏电保护器在现场中的应用。
通过总结、分析发现剩余电流动作保护器出现的一些故障,主要是由于在安装剩余电流动作保护器过程中存在问题或对供电线路及用电设备的泄漏电流关注程度不够以及一些人为因素所引起的.本文针对这几方面，分析了剩余电流动作保护装置在配置管理中存在的几点问题,并阐述了正确解决这些问题的方法。
1.剩余电流保护装置配置管理中存在的问题1.1 由于漏电保护装置在防止人身伤害及火灾事故发生等方面的重要作用，所以在住宅领域有着非常广泛的应用。
农网改造中，按照相关要求，只改造了用户家用剩余电流保护器以上部分的线路和设备，用户家中的线路没有更新，有的已经用了十几年，导线绝缘早已老化，加上部分用户对其重视程度不够，损坏后没有及时更换，存在漏电隐患，造成家用漏电保护装置发生不必要动作，最终致使二级剩余电流动作保护器频繁跳闸，从而影响了供电可靠性，笔者遇到过很多此类情况。
1.2 在《住宅设计规范》简称《规范》GB50096－1999在1999年6月1日已明确了漏电保护装置的设置方法，但在实施中，漏电保护装置具有选择性差的缺点，在行业内也引起了一些争论。
如果剩余电流动作保护器的布局不合理，总保护控制低压电网范围大，分支线路多，若一处漏电跳闸，会引起整个台区或整条线路停电；在农村每台配电变压器的低压出线一般都在两条以上，每条出线都装有保护器，如果其中一个用户设备漏电引起保护跳闸，将造成整条线路上其他用户都无电，只有待电工查明原因，并且处理完毕后方可恢复供电，从而影响了其他用户的正常生活用电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析剩余电流保护器的现状及改进
作者：谭延聘
来源：《神州》2011年第35期
摘要：该文介绍了某县剩余电流保护器的基本情况，阐述了剩余电流保护器的种类及性能比较，介绍了运行现状及存在的问题，并提出了改进方向。
关键词：剩余电流保护器；农村用电安全；运行管理
1 剩余电流保护器种类及性能比较
1.1 种类
某县在农网改造前后的剩余电流保护器主要有两大类，一是漏电脉冲型剩余电流保护器，约7000台，二是自2006年执行新的国家标准后使用的纯漏电型剩余电流保护器，约2000台。
这两种保护器主要用于配电线路的总保护。
1.2 性能比较
某县农村用于线路保护的产品主要是JLM-IIA（T）型漏电脉冲型剩余电流保护器，该产品漏（触）电保护动作的灵敏性、质量的稳定性及防雷方面得到广泛认可，但缺点是动作灵敏带来的跳闸次数多，影响供电的可靠性。
而2006年开始使用的JLM（S）、JLM（Z）型剩余电流保护器，动作次数少，质量稳定，但在防雷装置方面有所欠缺，保护效果不如脉冲型。
2 农网改造后所出现的问题
2.1 原来漏电保护方式造成动作次数多的原因
尽管某县通过农村用电标准化、电气化建设与验收，以及扶贫通电光明工程等。
由于每条分路出线有200～300农户用电，农户家中漏电及私拉乱接又难以管理，因此农户家中用电就使得剩余电流保护器动作频繁。
2.2 农网改造工程中剩余电流保护器出现的问题
首先，农网改造的保护方式未作论证带来的越级跳闸。
第二，农网改造后低压线路短了，但农户家中的漏电问题依然存在。
第三，低压配电箱给用电可靠性带来了影响。
第四，剩余电流保护器退出运行的自身条件不存在。
3 目前剩余电流保护器的运行现状及存在问题
某县现有农网综合变2157台，容量128700kVA；单相变222台，容量9240kVA；公用变压器260台，容量67182kVA。
在农网中运行的总保护器约9000台，其中，2006年前使用的漏电脉冲型保护器约7000台，此产品和末端保护器不能构成二级保护（与末端保护之间没有动作电流、动作时间级差），因其灵敏度高，可作为一级保护、二级保护共用，但供电可靠率低。
2006年后推广使用的JLM（S）、JLM（Z）型剩余电流保护器约2000台，属延时型保护器，因其动作电流为100～500mA，动作时间小于0.5s，必须与末端保护组成二级保护，方可起到漏电保护作用，但在其运行的2000台保护器中，末端保护（家用剩余电流开关）安装率达不到70％，且部分产品老化失灵，给农电安全构成了一定隐患。
2006～2007年，全县农村新增加工业专变260台，减去部分专变配电柜个别线路安装的剩余电流空气开关外，实际安装了JLM（S）、JLM（Z）型漏电保护器约400台，均作为一级保护，且多数厂区车间没有末端保护。
4 对漏电保护方式的意见
4.1 确保供电可靠性的根本办法是分级保护实施分级保护，应根据配变容量和分路出线的负荷来确定
凡配变容量在100kVA以上有两条或三条配电线路，其中负荷较大的分路出线可以采用三级保护，在80kVA以下的有两条或三条配电线路则采用二级保护。
第一，三级保护的保护器参数选择。
三级保护应以末端保护（即第3级保护）为选择的基本参数，即家用剩余电流开关参数：额定剩余电流动作电流IΔｎ≤30mA，剩余电流保护器的分断时间tn≤0.1s。
装在去自然村负荷较大分路的保护称之第二级保护，其参数应选用：IΔｎ＝60～100mA，tn≤0.3s；装在电源端的总保护称之为第一级保护，参数应选用：IΔｎ＝200～300mA，tn≤0.5s。
第二，二级保护的保护器参数选择。
末端保护仍以家用剩余电流开关为基本参数：IΔｎ≤30mA，tn≤0.1s；电源端的总保护参数应先用：IΔｎ＝100～200mA，tn≤0.3s。
特殊地区可选用IΔｎ＝100～300mA，tn≤0.3s。
第三，用于分级保护的保护器类型。
由于脉冲型剩余电流保护器动作灵敏度高，难以实施分级保护，所以用于分级保护的剩余电流保护器必须是延时型普通剩余电流保护器，或开发的新智能型剩余电流保护器。
4.2 剩余电流保护器应具有一次重合闸功能
农村低压电网剩余电流保护器除了人身触电、设备漏电动作外，平时还会受外界的影响，为此延时保护器应具有一次重合闸功能。
4.3 分级保护必须长期投运以确保触电保护的安全性
农网改造后若要确保触电保护的安全性和农村供电的可靠性，就必须认真选择好保护方式。
只有采用了具有动作电流、动作时间互相配合的分级保护，才能实现剩余电流保护器的选择性，提高供电的可靠性。
5 剩余电流保护器的管理
针对目前供电所实行班组化、专业化管理的模式，对剩余电流保护器应实行三级责任管理。
对1995年制定的《某县剩余电流保护器安装和运行管理奖惩暂行办法》，结合某县实际，重新修订，完善管理监督机制。
各所应明确保护器专职人，由技术员或安全员兼任，县级公司不定期对其业务技术进行培训，并纳入其检查、考核内容。
GB13955-2005规定，剩余电流保护装置的分级保护应以末端为基础。
住宅和末端用电设备必须安装剩余电流保护器。
因此应加大宣传力度，让农户必须安装合格的家用剩余电流保护器，末端剩余电流保护器安装率必须100%，否则二级保护毫无意义，且构成安全隐患。
某县农网中推广使用的JLM（Z）型智能型剩余电流保护器，额定漏电电流值在100～500mA，但产品价格高。
应依据GB6829-1995、GB13955-2005国家标准，结合县情，建议使用JLM（S）型剩余电流保护器。
其额定漏电电流值在100～300mA，且产品价格为JLM （Z）型的三分之二，或者使用JLZ-II智能组合剩余电流断路器，该产品集过载、短路、缺相、漏电保护功能和自动重合闸于一体，并且价格为剩余电流保护器和交流接触器的合成价。
本着节约、降低公司生产成本的角度出发，农电公司组织专人对全县损坏的剩余电流保护器进行维修，且维修材料、配件应为厂方提供，材料费用从每年厂方支付的维修服务费中扣除。
据了解，有的损坏的剩余电流保护器只不过是保险丝座烧坏或电路板上的某个电子元件损坏，维修时支付材料只不过几元至十几元，而更换一台新的保护器则需要300元左右。
6 结束语
剩余电流保护器的运行管理是农村电网安全管理中的重要组成部分，是防止农村电网发生触电伤亡事故的一项重要技术措施，同时也是提高供电可靠性的一项重要保证手段，必须引起各级农电人员的高度重视。
为了提高全县的农电安全水平，我们必须共同努力，采取切实措施，提高剩余电流保护器的运行管理水平，为地方经济发展做出应有的贡献。
