USB Type-C 规格与测试要点
USB Type-C 規格與測試要點作者：施克隆 資深經理現職:百佳泰(股)公司一、USB發展歷史USB的全名為Universal Serial Bus，最初是由英特爾與微軟公司倡導發起，其最大的特點是支持熱插拔（Hot plug）和即插即用（Plug & Play; PnP）。
當裝置插入時，主機端尋找到此裝置並載入所需的驅動程序，因此使用上遠比其他匯流排方便。
USB 速度比並列埠（Parallel Port）與串列埠（Serial Port，如 RS-232）等傳統電腦用標準匯流排快上許多。
原標準中USB 1.1 的最大傳輸頻寬為 12Mbps，USB 2.0 的最大傳輸頻寬為 480Mbps。
2008年推出的USB 3.0更從480Mbps提升到4.8Gbps以上。
近期發表了USB 3.1的最大傳輸頻寬更是USB 3.0的兩倍高達10Gbps。
請參閱表一為USB發展歷史。
號稱介面之王的USB，已經在電子業界立下無法取代的地位。
相信沒有人可以準確的說出全世界有存在少的USB連接埠。
分析師說，估計每年至少有超過20億個擁有USB連接埠的裝置出貨，這個數字可以說是相當驚人的數量。
回顧USB的發展史，USB 1.0規範於1996年剛確立時，可是難以吸引週邊與裝置製造商的青睞，因為USB 1.0規範只定義了1.5 Mbps 的傳輸速度，在資料通信上難以實現使用者所需要的效率。
而在當時的Fast SCSI，已經能支援到10 Mbps的範圍。
然而甚至當時另一火紅IEEE 1394a的傳輸界面（蘋果電腦稱為Firewire），傳輸速度也高達400 Mbps。
為了提昇競爭力，英特爾於是在2000年的時候推出USB 2.0 HS（High Speed），傳輸高達480 Mbps。
圖一為USB 2.0 High Speed Logo。
表一 USB發展歷史世代最大傳輸USB世代名稱供電能力推出時間USB 1.0 1.5 Mbps Low Speed500 mA1996年1月USB 1.112 Mbps Full Speed500 mA1998年9月USB 2.0480 Mbps High Speed500 mA2000年4月USB 3.0 5 Gbps Super Speed Gen1900 mA2008年11月USB 3.110 Gbps Super Speed Gen2900 mA2013年8月USB 在2008年公佈了USB 3.0的規範，傳輸速度高達5 Gbps 。
到了USB 3.0的時代，被稱為SS （Super Speed ）。
從推出至今，USB 3.0已經成為最普及的主流介面，充分的運用各式外接市場上，如：外接式硬碟機、固態硬碟（SSD ）、DVD 播放器…等。
圖二為USB 3.0 Super Speed Logo。
圖二 USB 3.0 Super Speed Logo資料來源：二、USB 的重大變革─Type-C 推出面對其他高速介面的挑戰，USB 到了2013年也推出USB 3.1新規格，支援高達10 Gbps 的傳輸速度，並更名為USB 3.1 Super Speed Gen 2，而原本支援 5 Gbps 的USB 3.0則稱為USB 3.1 Super Speed Gen 1。
圖三為USB 3.1 Super Speed Gen 2 Logo.Type-C 規格於2014年8月公告，雖然被包含在USB 3.1的規格裏，但是其實Type-C 仍然有USB 2.0的規格。
下列為Type C 四大特點：1. 較小的尺寸：在尺寸上與現有USB 2.0 Mirco-B 相似。
2. 電源充電：Type-C 將支援更高的電源充電能力。
3. 可擴展性：Type-C 的設計將支援未來USB 的性能。
4. 可用性：支援正反面都可插入，使用者將不再需要分辨正反面，更容易將接口插入。
Type C 最終版的尺寸約8.4mm x 2.6mm ，比USB 2.0的Micro-B 稍大。
其充電能力本身支援到15W ，同時也支援USB Power Delivery 規格，最高將支援到100W 的供電能力。
在傳輸速度上，除了支援現有USB 3.1 Super Speed Gen 2的10 Gbps 之外，也預期將能支援到後續更高的傳輸速度（如USB 4）。
使用上支援正反可插（如蘋果電腦的Lightning 介面），更可擴大適用於平板電腦、智慧型手機等輕薄型行動載具，因此格外受到市場期待。
Type-C 的連接器設計，與以往的USB 連接器有很大不同，採用了上下排同時存在端子的型式。
板端的連接器（Receptacle ）只有唯一的一種型式，為24支端子的設計。
在板端連接圖一 USB 2.0 High Speed Logo資料來源：圖三 USB 3.1 Super Speed Gen 2 Logo資料來源：器的界面上，則有Vertical、Right Angel、Mid-Mount等形式。
端子腳的形式也分別有Dual-Row SMT、Hybrid等形式。
而在線端的連接器(Plug)則有兩種設計，分別為支援高傳輸速度的Full Featured版本與USB 2.0版本兩種。
由於Type-C為上下排端子設計，因為在線纜加工上，必須在Plug尾端進行Paddle Card連接，芯線才加工在Paddle Card上。
同時協會也定義了，若Type-C線纜要支援3A以上的供電能力時，必須有USB Type-C Electronically Marked來註記。
在線纜規格的部份，主要有下列三大項：1. 標準Type-C線纜2. 傳統USB線纜3. 傳統USB轉換器標準Type-C線纜中，有USB Full Featured Type-C線纜與USB 2.0 Type-C線纜兩種規格。
傳統USB線纜中，有分USB 3.1與USB 2.0兩種規格。
USB 3.1規格中定義了：USB Type-C to USB 3.1 A線纜、USB Type-C to USB 3.1 B線纜、USB Type-C to USB 3.1 Micro-B 線纜等3款。
USB 2.0規格裏頭定義了：USB Type-C to USB 2.0 A線纜、USB Type-C to USB 2.0 B線纜、USB Type-C to USB 2.0 Mini-B線纜、USB Type-C to USB 2.0 Micro-B線纜等4款。
傳統USB轉換器中，有USB Type-C to USB 3.1 Receptacle轉換器與USB Type-C to USB 2.0 Micro-B Receptacle轉換器兩種。
圖四為Type-C Plug外形。
在測試規格上，Type-C的測試有下列幾項主要的要求：1. 機構測試：Type-C主流為使用在手持裝置上，所以與USB Micro-B一樣，耐插拔1萬次的高壽命。
插入力與拔出大也與原始USB 其他Type有所不同，Type-C的插拔力為5~20N，拔出力為8~20N。
同時必須進行線纜彎曲試驗與線纜拔出試驗，如Micro-B一樣，Type-C也必須進行4軸向測試。
2. 電氣測試：在低階額定電阻（LLCR）的測試上也有改變，初始值從原本的30mΩ變成40mΩ。
除此之外，Type-C必須進電流溫昇測試，在Vbus端子給予5A的電流，且在Vconn端子給予1.25A的電流，溫度的變化量不能超過30ºC。
3. 環境測試：與USB 3.0要求相同，遵照EIA 364-1000.01規範連行環境測試。
4. 電鍍要求：與USB 3.0要求相同。
5. 高頻測試：Type-C的規範與以往USB規範最大不同處，在於Type-C針對板端連接器也定義出一連串的高頻測試要求，Type-C板端連接器與標準Type-C線纜高頻測試要求如表2（傳統USB線纜的測試要求則不同）。
上述的高頻測試完成後，還有5項參數必須透過USB協會所公告的公式進行換算，才能得知此Type-C線纜是否符合協會的要求：1. ILfitatNq（Insertion Loss fit at Nyquist frequency）2. IMR（Integrated Multi-Reflection）3. INEXT（Integrated Near-end Crosstalk）4. IFEXT（Integrated Far-end Crosstalk）5. IRL（Integrated Return Loss）圖四 Type-C Plug外形資料來源：Type-C 1.0規格完美展現功能需求。
因為USB 3.1開始要求到10 Gbps 的傳輸速度，所以在線材屏敝（Shielding Effectiveness Requirements ）問題上也格外受到重視。
線材屏敝的好壞將影響到EMI 與RFI ，所以USB 協會針對線材屏敝的測試也定義了嚴謹的測試要求，圖五為線材屏蔽設測環境：有鑑於各測項上皆涉及精密的高頻訊號、機械特性、電氣性能以及環境變化等類別的測試與驗證，廠商在認證測試時亟需專業實驗室的協助與諮詢。
協會正式授權的實驗室能夠提供專業的技術支援及設備儀器，以完整重現這些產品在真實世界中可能遭遇的種種狀況，並點出問題風險所在，確保產品符合品質條件、表二 Type-C 板端連接器與標準Type-C 線纜高頻測試要求Type-C 板端連接器標準Type-C 線纜測試要求標準值測試要求標準值ImpedanceRise Time ：40 ps （20-80%）85±9 ohms 與板端連接器相同Insertion Loss100 MHz 2.5 GHz 5 GHz 10 GHz 15 GHZ -0.25 dB -0.35 dB -0.45 dB -0.75 dB -1.85 dB 100 MHz 2.5 GHz 5 GHz 10 GHz 15 GHZ -2 dB -4 dB -6 dB -11 dB -20 dB Return Loss100 MHz 5 GHz 10 GHz 15 GHZ -20 dB -20 dB -13 dB -6 dB 100 MHz 5 GHz 10 GHz 15 GHZ -18 dB -18 dB -12 dB -5 dB Near-end & Far-end Crosstalk 100 MHz 5 GHz 10 GHz 15 GHZ -40 dB -40 dB -36 dB -30 dB 100 MHz 5 GHz 10 GHz 15 GHZ -37 dB -37 dB -32 dB -25 dB Near-end & Far-end Crosstalk with D+/D-100 MHz 5 GHz 7.5 GHz -40 dB -40 dB -36 dB 100 MHz 5 GHz 10 GHz -35 dB -35 dB -30 dB Differential to Common Mode Conversion100 MHz 6 GHz 10 GHz-30 dB -30 dB -25 dB100 MHz 10 GHz-20 dB -20 dB圖五 線材屏蔽設測環境資料來源：Type-C 1.0規格三、Type-C 的後續發展Type-C 的發展始終受到業界觀注，歐盟也將在2017年統一所有手機充電器的規格，並要求在手持裝置上的連接器必須一致。
USB Type-C接口显示器特性及其验证要点
２ ０ １ ４年 ，为应 对其他 高速 接 口的挑 战， Ｕ Ｓ Ｂ — Ｉ Ｆ协 会 推 出 新 一 代 接 口 Ｔ ｙ ｐ ｅ — Ｃ。 它 因 具 有轻薄、可正反插、更高速 的数据传输 能力和 优 良的 电力管理能力等特性受到万众 瞩 目，在 业界得到大力推广，此接 口具有如下的特点 ： （ １ ）可提 供多种 电压 电流规 格供 电，最 大可提供 ｌ Ｏ Ｏ Ｗ 电力 。 （ ２ ）对称 的连接 ，支持从正 反两面均 可 插入的 “ 正反插 ”功能 。 （ ３ ）高 带 宽， 最大 数 据 传 输 速 度 达 到
一
测试辅助治具用 以将信号发生器的信号和 ＵＳ Ｂ信号转化为 ＵＳ Ｂ Ｔ ｙ ｐ ｅ — Ｃ信号作 为信号源 使用 ，并且 可 以依 Ｐ Ｄ规格 设置不 同的电压和 电流 进 行电气测 试 ，以满足 目前 ＵＳ Ｂ Ｔ ｙ ｐ ｅ — Ｃ 信 号 源 短 缺 的 问 题 。 但 因 不 同 的 ＵＳ Ｂ Ｔ ｐｅ ｙ — ｃ Ｉ ｃ厂 家兼 容性较 差，故 需要 了解设 计方 案和 Ｉ ｃ厂 家 ， 以针 对 性 设 计 不 同的 测 试 治 具 。 ３ ． １ Ｉ ３明确测试时所使用 的 ＵＳ Ｂ Ｔ ｙ ｐ ｅ — Ｃ线材 ３ ． １ ． ４测 试 仪 器 准 备 （ １ ）高带宽示波器及测试夹具 。 （ ２ ）兼 容 性 设 备 准 备 ， 需 购 买 市 场 上 不 同的 ＵＳ Ｂ Ｔ ｐｅ ｙ — Ｃ设 备 进 行 兼 容 测 试 以确 保 兼 容性 。 （ ３ ）选择 不同知名厂 家不 同长度的线材 进行验证，长度 一般选 ｌ 米 ，１ ． ５米及 １ ． ８米， 以保 证 产 品 兼 容 性 。 （ ４）机 构 测 试 所 用 的 夹 具 和 治 具 准 备
３ ）除 常 规参 数 外 ， 需测 试 各 种 电压 的 ＯＣ Ｐ （ 过流 保 护 ） ，

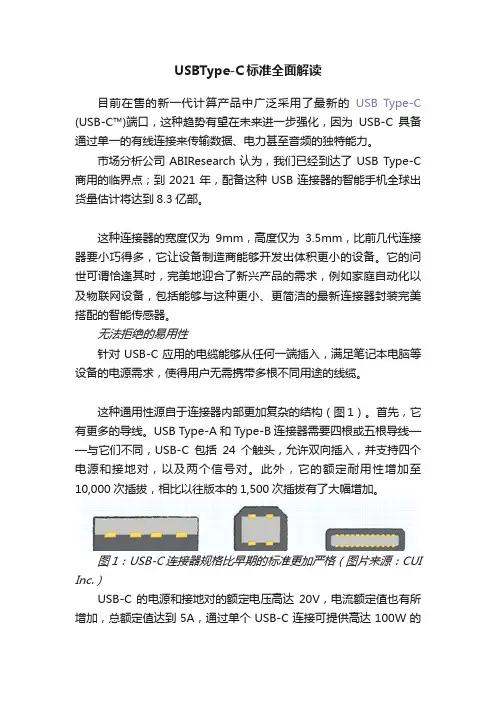

USBType-C标准全面解读
USBType-C标准全面解读目前在售的新一代计算产品中广泛采用了最新的USB Type-C (USB-C™)端口，这种趋势有望在未来进一步强化，因为USB-C具备通过单一的有线连接来传输数据、电力甚至音频的独特能力。
市场分析公司ABIResearch认为，我们已经到达了USB Type-C 商用的临界点；到2021年，配备这种USB连接器的智能手机全球出货量估计将达到8.3亿部。
这种连接器的宽度仅为9mm，高度仅为3.5mm，比前几代连接器要小巧得多，它让设备制造商能够开发出体积更小的设备。
它的问世可谓恰逢其时，完美地迎合了新兴产品的需求，例如家庭自动化以及物联网设备，包括能够与这种更小、更简洁的最新连接器封装完美搭配的智能传感器。
无法拒绝的易用性针对USB-C应用的电缆能够从任何一端插入，满足笔记本电脑等设备的电源需求，使得用户无需携带多根不同用途的线缆。
这种通用性源自于连接器内部更加复杂的结构（图1）。
首先，它有更多的导线。
USB Type-A和Type-B连接器需要四根或五根导线——与它们不同，USB-C包括24个触头，允许双向插入，并支持四个电源和接地对，以及两个信号对。
此外，它的额定耐用性增加至10,000次插拔，相比以往版本的1,500次插拔有了大幅增加。
图1：USB-C连接器规格比早期的标准更加严格（图片来源：CUI Inc.）USB-C的电源和接地对的额定电压高达20V，电流额定值也有所增加，总额定值达到5A，通过单个USB-C连接可提供高达100W的功率传输。
此外，每个数据引脚对可以管理最高10Gbps的数据传输速率，这意味着该连接器的总传输能力达到20Gbps。
更快的数据和更高的功率传输USB-IF的最新数据和功率规格迫使我们必须大幅提升USB-C的传输能力，特别是在USB 功率输送(USB PD)、USB 3.1第2代和近期敲定的USB 3.2高速数据规格中：•USB PD利用所有四个电源和接地对，充分发挥了USB-C的100W功率传输能力•USB 3.1第2代利用一组数据通道，定义了10Gbps的传输速率•类似地，USB3.2控制两组10 Gbps数据通道，维持高达20Gbps的传输速率从概念上说，将USB-C标准（仅定义物理连接）与USB PD和高速数据规格（包括USB 3.1 第1代 (SuperSpeed) 和USB3.1第2代(SuperSpeed +)，以及USB 3.2）区分开非常重要。

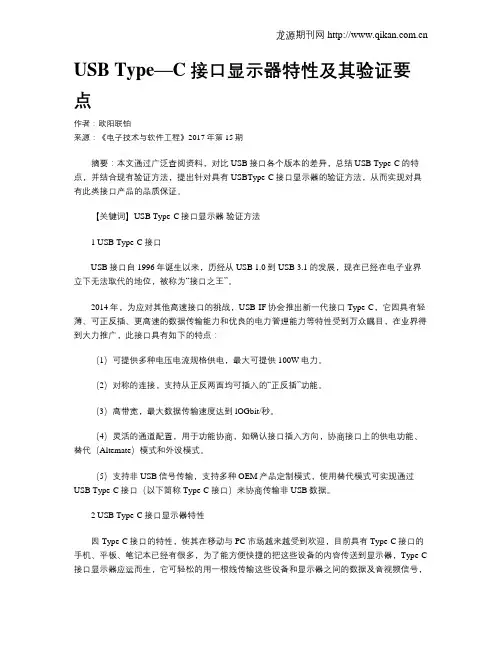

USB Type—C接口显示器特性及其验证要点
USB Type—C接口显示器特性及其验证要点作者：欧阳联铂来源：《电子技术与软件工程》2017年第15期摘要：本文通过广泛查阅资料，对比USB接口各个版本的差异，总结USB Type-C的特点，并结合现有验证方法，提出针对具有USBType-C接口显示器的验证方法，从而实现对具有此类接口产品的品质保证。
【关键词】USB Type-C接口显示器验证方法1 USB Type-C接口USB接口自1996年诞生以来，历经从USB 1.0到USB 3.1的发展，现在已经在电子业界立下无法取代的地位，被称为“接口之王”。
2014年，为应对其他高速接口的挑战，USB-IF协会推出新一代接口Type-C，它因具有轻薄、可正反插、更高速的数据传输能力和优良的电力管理能力等特性受到万众瞩目，在业界得到大力推广，此接口具有如下的特点：（1）可提供多种电压电流规格供电，最大可提供100W电力。
（2）对称的连接，支持从正反两面均可插入的“正反插”功能。
（3）高带宽，最大数据传输速度达到lOGbit/秒。
（4）灵活的通道配置，用于功能协商，如确认接口插入方向，协商接口上的供电功能、替代（Altemate）模式和外设模式。
（5）支持非USB信号传输，支持多种OEM产品定制模式，使用替代模式可实现通过USB Type-C接口（以下简称Type-C接口）来协商传输非USB数据。
2 USB Type-C接口显示器特性因Type-C接口的特性，使其在移动与PC市场越来越受到欢迎，目前具有Type-C接口的手机、平板、笔记本已经有很多，为了能方便快捷的把这些设备的内容传送到显示器，Type-C 接口显示器应运而生，它可轻松的用一根线传输这些设备和显示器之间的数据及音视频信号，同时还可以给设备充电，所以得到了较快的发展。
Type-C接口显示器除了上述Type-C接口所具有的特性外，它还具有如下特点：2.1 使用DisplayPort标准替代模式USB Type-C显示器是根据Type-C接口支持非USB信号传输的特点设计的，有DisplayPort、MHL、HDMI标准替代模式，目前较为主流的是使用DisplayPort标准替代模式。
type c测试标准
type c测试标准
Type-C的测试标准主要包括以下几个方面：
1. 接触电阻：接触电阻是评估Type-C接口性能的重要指标之一，合格的Type-C母座的接触电阻应该在一定范围内，一般小于50mΩ，以确保良好的电气连接和信号传输质量。
2. 插拔寿命：Type-C接口寿命插拔测试的主要目的是评估接口在多次插拔过程中的耐用性和稳定性。
测试过程中需要模拟用户在实际使用过程中的插拔行为，检测接口在长时间使用下是否容易出现磨损、松动、接触不良等问题。
一般需要进行数千次甚至数万次的插拔测试。
3. 结构测试：Type-C主要应用在手持装置上，需要耐插拔1万次的高寿命。
插入力与拔出力也与原始USB其他Type有所不同，Type-C的插拔力为
5\~20N，拔出力为8\~20N。
4. 电气性能测试：主要测试项目包括接触阻抗（Contact Resistance），目的是维持连接器在使用期限内的接触阻抗，以减少信号和能量在传输过程中的损失或衰减。
此外，还需要测试线缆和连接器的通道规范，包括对称连接器、高速数据、高功率、多数据传输类型和向后兼容性等。
以上内容仅供参考，如需了解Type-C的测试标准，可以查阅Type-C的相关规范文件或咨询专业技术人员。

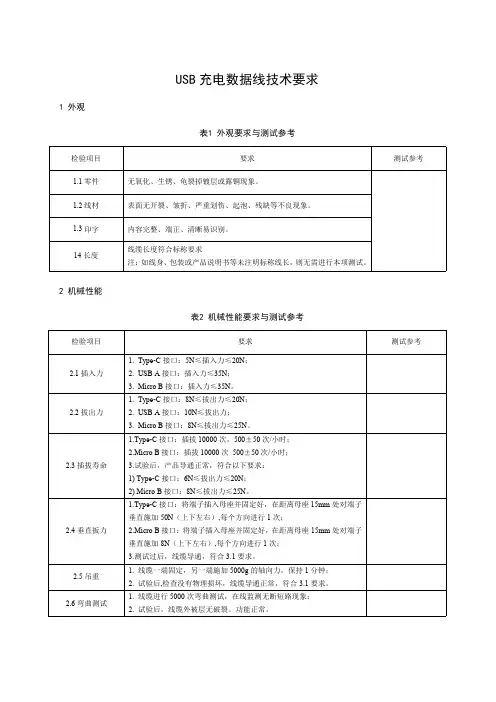

USB充电数据线技术要求
USB充电数据线技术要求1外观表1外观要求与测试参考检验项目要求测试参考1.1零件无氧化、生锈、龟裂掉镀层或露铜现象。
1.2线材表面无开裂、皱折、严重划伤、起泡、残缺等不良现象。
1.3印字内容完整、端正、清晰易识别。
14长度线缆长度符合标称要求注：如线身、包装或产品说明书等未注明标称线长，则无需进行本项测试。
2机械性能表2机械性能要求与测试参考检验项目要求测试参考2.1插入力1.Type-C接口：5N≤插入力≤20N；B A接口：插入力≤35N；3.Micro B接口：插入力≤35N。
2.2拔出力1.Type-C接口：8N≤拔出力≤20N；B A接口：10N≤拔出力；3.Micro B接口：8N≤拔出力≤25N。
2.3插拔寿命1.Type-C接口：插拔10000次，500±50次/小时；2.Micro B接口：插拔10000次500±50次/小时；3.试验后，产品导通正常，符合以下要求：1)Type-C接口：6N≤拔出力≤20N；2)Micro B接口：8N≤拔出力≤25N。
2.4垂直扳力1.Type-C接口：将端子插入母座并固定好，在距离母座15mm处对端子垂直施加50N（上下左右）,每个方向进行1次；2.Micro B接口：将端子插入母座并固定好，在距离母座15mm处对端子垂直施加8N（上下左右）,每个方向进行1次；3.测试过后，线缆导通，符合3.1要求。
2.5吊重1.线缆一端固定，另一端施加5000g的轴向力，保持1分钟；2.试验后,检查没有物理损坏，线缆导通正常，符合3.1要求。
2.6弯曲测试1.线缆进行5000次弯曲测试，在线监测无断短路现象；2.试验后，线缆外被层无破裂。
功能正常。
3电气性能表3电气性能要求与测试参考检验项目要求测试参考3.1导通在规格设定导通电阻内，无开路、断路、错位不良。
3.2表面温升公母端连接器配合，施加适当电流，温升不大于30℃。
3.3回路电阻长度2米以下线缆：C-C线：回路阻抗≤200mΩ；A-C线：回路阻抗≤250mΩ；A-B线：回路阻抗≤300mΩ；A-X线：A端与各输出端的回路阻抗≤300mΩ。
USB TYPE C 测试项目
1. 结构测试：Type-C主要应用在手持装置上，所以与USB Micro-B一样，需要耐插拔1万次的高寿命。插入力与拔出力也与原始USB其他Type有所不同，Type-C的插拔力为5~20N，拔出 力为8~20N。同时必须进行线缆弯曲试验与线缆拔出试验，如Micro-B一样，Type-C也必须进行4轴向测试。 2. 电气测试：在低阶额定电阻（LLCR）的测试上也有改变，初始值从原本的30mΩ 变 成40mΩ。除此之外，Type-C必 须进电流温升测试，在Vbus端子给予5A的电流，且在Vconn端子 电气 测试 ElectricalTest 机械测试MechanicalTest 环境测试 Environmental Test
測試數量
成品 成品 成品 成品 成品 成品 成品 成品 成品 成品 成品 成品 成品 成品 成品 成品 成品 成品
測試條件
插入力5～20N，拔出力8～20N，12.5mm/分钟（寿命测试200次/小时),10000次 将CABLE缠绕在一个3.7倍线材直径的钢棒上100次，外观无损伤. 電壓:DC500V,持續120S,CONN無電火花,損壞等不良.端子与铁壳之间的 阻抗大于100MΩ. 电气测试：在低阶额定电阻（LLCR）的测试上也有改变，初始值从原本的30mΩ变成40mΩ。除此之 外，Type-C必须进电流温升测试，在Vbus端子给予5A的电流，且在Vconn端子给予1.25A的电流，温度 的变化量不能超过30oC。 夾具:R25.4,荷重:0.5kg,彎折角度:±90°,彎折速度:30次/min,標準次數:100,試驗中無１μs以下的瞬間斷線. 1.插拔寿命测试前:公母匹配,加載電壓:20mV;加載電流:100mA;端子接觸阻抗值:40mΩ(Max.) 2.插拔寿命测试后:公母匹配,加載電壓:20mV;加載電流:100mA;端子接觸阻抗值:50mΩ(Max.) 夹紧一端插头外模，吊重40N，一分钟.CABLE无损坏电气测试OK 24H 8N垂直90度10S 四个方向各一次. EMI及RFI 10次-55°C-+85°C高低温循环，一小时为一次循环.实验后確認產品無破損,裂開等現象;並測試產品端子 接触阻抗小于30mΩ，铁壳阻抗小于50mΩ. 实际抓盘测试 实际抓盘测试
usb c测试标准
usb c测试标准USB-C测试标准。
USB-C是一种新型的连接标准，它为用户带来了更快的数据传输速度和更高的充电功率。
然而，随着USB-C的普及，如何确保产品的质量和性能成为了厂商和消费者关注的焦点。
因此，制定USB-C测试标准显得尤为重要。
首先，USB-C测试标准应该包括对连接器的物理性能进行测试。
这包括插拔次数、插拔力度、连接器的耐久性等方面。
只有通过对连接器物理性能的测试，才能确保USB-C接口在长时间使用中不会出现连接不稳定、接触不良等问题。
其次，USB-C测试标准还需要对数据传输性能进行测试。
USB-C接口支持的数据传输速度更高，因此需要对数据传输的稳定性和速度进行测试。
在测试中需要考虑不同设备之间的数据传输，以及在不同环境下的数据传输稳定性。
另外，USB-C接口还支持快速充电功能，因此USB-C测试标准还需要对充电性能进行测试。
这包括充电速度、充电功率、充电稳定性等方面。
只有通过对充电性能的测试，才能确保USB-C接口在充电时不会出现过热、过载等问题。
除了以上的测试内容，USB-C测试标准还应该包括对兼容性的测试。
USB-C接口可以支持多种功能，如视频输出、音频输出等，因此需要对不同设备之间的兼容性进行测试，以确保不同设备之间可以正常连接和使用。
最后，USB-C测试标准还需要对安全性进行测试。
USB-C接口在数据传输和充电时都存在一定的安全隐患，因此需要对接口的安全性能进行测试，以确保在使用过程中不会出现安全问题。
综上所述，USB-C测试标准应该包括对连接器的物理性能、数据传输性能、充电性能、兼容性和安全性等方面的测试。
只有通过全面的测试，才能确保USB-C 接口的质量和性能达到标准，并为用户带来更好的使用体验。
TYPEC数据线规格书
关键词：TYPE C数据线摘要：本文介绍了数据线的规格，性能及测试规范。
缩略语：1范围标准适用于TYPE A TO C数据线需求规格书，未尽规格描述以TYPE C协会规范V1.1 为准。
3.1数据线应能在下列条件下正常工作：3.1.1 工作环境温度：-20 C〜+55C；（仅作单体验证目的，与整机匹配时以整机试验环境为准）；3.1.2 相对湿度：5%〜95%3.1.3 大气压力：86 kPa 〜106kPa;3.1.4 数据线的存储温度：-40。
〜+85C；4 数据线主要参数4.1数据线连线规格详细尺寸以及工艺要求以3D图档为准1、type C金属插头，要求必须是整体拉伸成型，不能是折弯成型，不接受接缝；2、金属插头部分，要求做不锈钢原色，表面喷砂处理：50u” ~150u” MATTNICKELPLATING OVER ALL3、保证至少3A通流能力整条线缆产品详细规格（BOM青单,包括端子图纸2D &可拆解版本的3D）要有确认才能认可（认证时必须提供以上文件）。
4.2线材主体信息：4.2.1外观5V/3A A plug TO C plug, cover 式，白色半雾面,素材细咬花处理，MT110064.2.2主体结构绝缘材质NON-PV，C 须满足5.2 章节测试性能要求4.2.3 关键尺寸4.2.3.1 USB2.0 B plug参考协会规范4.2.3.2 TYPE C plug1. 红圈标示尺寸为重点尺寸，其余尺寸依据协会规范要求2. 各组件BOM LIST原材料信息需明确到具体牌号3. 应满足TYPE C 2.0 规格4.2.3.3 镀层厚度测试区域规定关于镀层测试区域和方法：TYPE C/A：TYPE C/A 产生接触的关键区域为PIN 针头部触点，因此镀层工艺为考虑成本一般只覆盖PIN 针触点位置，其他区域为flash Au, 所以镀层的量测范围定义在PIN 针触点弧顶的最高处1. Pin A5 (CC) of the USB Type-C plug shall be conn ected to VBUS through a resistor Rp. See Section 4.5.322 and Table 4-13 forthe functional descripti on and value of Rp.2. Con tacts B6 and B7 should not be prese nt in the USBType-C plug.3. All VBUSpins shall be connected together within the USBType-C plug. Bypass capacitors are not required for the VBUSpins at this cable.4. All Ground retur n pins shall be conn ected together withi n theUSB Type-C plug.5. All USBType-C plug pins that are not listed in this table shall be ope n (not conn ected).技术要求5.1 线材外观要求5.1.15.2 线材性能要求Test con diti onTemperature : 15°C to 35 °CAir pressure : 86 to106 kPaUSB数据线的安全性能应能满足CCEE规定要求。
USB数据线检验测试标准
检验工具
抽样数量
1
接触阻抗
将数据线与其配套插头配合后测量其阻抗
每 PIN 引脚阻
抗小于规格书要求
万用表
5pcs/lot
2
自由跌落
将数据线置1米高度，数据线两头的连接器部分从正面和侧面分别跌落
在水泥地板，跌落次数 10 次
数据线外观无明显不良，接线
头无松动现象，
跌落机
5pcs/20K
功能良好
3
USB数据线检验测试标准
1.常规标准要求
序号
检验项目
标准要求
缺陷类别
检验工具
B 类Leabharlann C 类1型号型号，线材型号等对比样品、规格书是否一致
●
目视
2
标识
数据线上贴纸、插头朝向标识是否与样品一致
●
3
胶体
起泡、缩水、起丝、脏污，严重划伤和异色点
●
目视
4
毛刺批锋
不能有刮手的毛刺和批锋
●
酒精、擦布
5
破损
线材、胶体不能破损、缺角，露线材芯现象
数据线应无外
观不良，功能良好
静电枪
5pcs/20K
9
恒定湿热
将数据线放置于温度为40±2℃，相对湿度为93%±2的恒温恒湿箱中48个小时，然后在正常气候条件下恢复
2 小时
外观无异常，数据线端子无腐蚀、满足电气性
能要求
恒温恒湿箱
5pcs/20K
10
盐雾
箱内温度35℃，盐溶液浓度5±1％；PH值为 6.5～7.2；盐雾沉降量为1～2ml/80cm2.h；试验时间24h。试验完成后取出试件，尽快以低于38℃的清水洗去粘附的盐粒，用毛刷或海绵除去其它腐蚀生成物，并使用不含油雾的压缩空气吹干试件。并在
Type-c规格书
目录
1．目的
使本公司所有入库和出货的车充检验有统一的标准可依。
2．范围
适用于本公司所有入库和出货的成品检验。
一、产品外观检查及要求
A面B面C面
目测产品表面无脏污、毛刺、划痕、产品丝印标识，USBpin针歪斜或翘起等直观可视的范围
二、产品性能检查及要求
Type-c接口拔插Type-c数据传输供电
用5根不同的数据线，各反复拔插Type-c头5次，观察是否有易插难拔或难插难拔出的现象；将Type-c通过转接USB数据线插入充电头，查看移动设备是否可以正常充电；将Type-c通过转接USB数据线连接PC和移动设备，观察移动设备与PC传输数据是否正常。
