次氯酸钠发生器原理及操作【创意版】.doc
次氯酸钠发生器及原理课件
操作时应佩戴个人防护用品，如化学 防护眼镜、化学防护服、化学防护手 套等。
泄漏处理与应急措施
01
发现泄漏后，应立即停 止设备运行，切断电源 ，疏散人员。
02
使用适当的吸收剂或中 和剂处理泄漏的次氯酸 钠溶液，防止其进一步 扩散。
03
保持现场通风良好，避 免泄漏的次氯酸钠气体 滞留。
04
若发生人员中毒或受伤 ，应立即就医治疗。
异常处理
如发现设备异常或产气 不稳定，应立即停机检
查。
维护与保养
01
02
03
04
日常保养
每天工作结束后，对设备表面 进行清洁。
定期检查
每周检查设备各部件是否正常 ，如有问题及时更换。
更换滤芯
根据实际情况，定期更换设备 的滤芯，保证设备正常运行。
润滑油涂抹
对设备的运动部件涂抹润滑油 ，减少磨损。
05
工业废水处理
次氯酸钠发生器在工业废水处理 领域具有广泛的应用前景，可用 于去除重金属、油污和有害有机
物等。
公共卫生领域
在公共卫生领域，次氯酸钠发生器 可用于消毒医疗器械、表面消毒和 空气净化等。
农业领域
在农业领域，次氯酸钠发生器可用 于果蔬采后处理、水产养殖和畜禽 养殖等领域。
环境保护与可持续发展
06
次氯酸钠发生器的未来发展
技术创新与改进
高效能反应器设计
研发更高效、更紧凑的反 应器，提高次氯酸钠产率 ，降低能耗。
智能化控制技术
引入先进的传感器和控制 系统，实现次氯酸钠发生 器的自动化和智能化运行 。
新型催化剂研究
探索新型、高效、稳定的 催化剂，降低反应活化能 ，提高反应速率。
应用前景展望
次氯酸钠发生器操作规程
次氯酸钠发生器操作规程
汇报人：
目录
CONTENTS
01 添加目录标题 03 操作前准备
05 异常情况处理
07 保养与维护
02 设备介绍 04 操作步骤 06 安全注意事项
添加章节标题
设备介绍
次氯酸钠发生器定义
次氯酸钠发生器是一种用于生成次氯酸钠溶液的设备 次氯酸钠是一种强氧化剂，具有杀菌、消毒作用 次氯酸钠发生器通常由反应釜、计量泵、储罐等组成 通过电解食盐水生成次氯酸钠溶液，用于消毒、杀菌等应用
检查设备各部件的紧固情况
定期检查设备各部 件的紧固情况，确 保设备稳定运行
发现松动或脱落 的部件应及时紧 固或更换
定期检查设备的电 气连接部分，确保 连接牢固可靠
在进行紧固操作时， 应使用合适的工具 或设备，避免损坏 部件或设备
更换损坏或老化的部件
定期检查次氯酸钠发生器各部件 是否正常
发现损坏或老化的部件及时更换
设备组成：包 括电解槽、电 源、控制系统
等组成部分
工作流程：食盐 水进入电解槽， 通过电解作用生 成次氯酸钠溶液
并排出
注意事项：确 保设备正常运 转，避免出现 故障和安全事
故
操作前准备
确认电源连接正常
确认电源插头插入插座 确认电源开关处于关闭状态 确认电源指示灯亮起 确认设备接地良好
检查设备外观完好
异常情况处理
设备故障排除
添加标题
设备故障类型：电源故障、电路故障、机械故障等
添加标题
故障排除步骤：检查设备外观、检查电源和电路、检查机械部件等
添加标题
注意事项：在排除故障前，必须先关闭设备电源，并确保安全
添加标题
常见故障及解决方法：电源故障可检查电源插头和插座是否接触良好；电路故障可检查电路板排线脱落、 保险丝熔断等；机械故障可检查设备传动部件是否松动或卡住等
次氯酸钠发生器的工作原理
次氯酸钠发生器的工作原理
次氯酸钠发生器是一种将食盐水通过电解产生次氯酸钠溶液的装置。
其工作原理如下：
1. 次氯酸钠发生器主要由电解槽、电极和电源组成。
电解槽是一个容器，容器中分为阳极和阴极两个电解室，电极分别置于阳极和阴极的电解室中。
2. 首先，将食盐（氯化钠）溶解在水中，形成食盐水。
3. 将食盐水倒入电解槽中，同时将电源连接到电极上。
电流经过电解槽时，正极反应为：2Cl⁻→ Cl₂+ 2e⁻，负极反应为：H₂O + 2e⁻ → 2OH⁻ + H₂。
4. 在阳极上，氯离子（Cl⁻）被氧化生成氯气（Cl₂），同时
原有的盐水中的水分子也发生还原，释放出氢氧根离子
（OH⁻）和氢气（H₂）。
5. 在阴极上，氢离子（H⁺）和氢氧根离子（OH⁻）反应生成
水分子（H₂O），这个反应是一个还原反应。
6. 由于氯气具有一定的毒性且具有腐蚀性，所以需要将生成的氯气从阳极室中移出，并将氢气从阴极室中移出。
7. 最后，在阳极和阴极之间形成的中间室中，从阳极室中流出的氯气与从阴极室中流出的氢气会发生反应，生成次氯酸钠溶液。
次氯酸钠溶液是一种消毒剂，具有很强的杀菌能力。
综上所述，次氯酸钠发生器是通过电解食盐水产生次氯酸钠溶液，进而实现消毒和杀菌的作用。
如何正确使用次氯酸钠发生器的注意事项
如何正确使用次氯酸钠发生器的注意事项什么是次氯酸钠发生器？次氯酸钠发生器也叫电解氧化发生器，是通过电解水来生成含有次氯酸钠的水溶液，是一种化学物质的生成设备，广泛应用于水处理和消毒领域。
次氯酸钠发生器比其他消毒方法更加环保和经济，因此越来越多的人开始使用它。
如何正确使用次氯酸钠发生器？1. 物品准备使用次氯酸钠发生器之前，需要准备以下物品：•次氯酸钠发生器•纯洁水•次氯酸钠粉•搅拌棒或搅拌器•取样瓶或试管•手套、护目镜、口罩2. 操作步骤使用次氯酸钠发生器需要依照以下步骤操作：步骤一：准备盐水将确定量的次氯酸钠粉溶解在纯洁水中，搅拌均匀，并在取样瓶或试管中取出适量的样品。
步骤二：将盐水倒入发生器中将准备好的盐水倒入电解氧化发生器的反应室中，依照设备说明书设置电压和电流进行反应。
步骤三：等待反应完成次氯酸钠发生器需要一段时间的反应才能生成含有次氯酸的水溶液，实在的反应时间依据设备的性能和盐水的浓度而不同。
步骤四：检测次氯酸水溶液的浓度反应完成后，使用取样瓶或试管取出确定量的次氯酸水溶液，在化学试验室中使用PH计或次氯酸检测试剂测试其浓度。
步骤五：储存次氯酸水溶液将测定好浓度的次氯酸水溶液存储在玻璃瓶或塑料容器中，并标明浓度、日期和保存时间。
注意事项使用次氯酸钠发生器需要注意以下事项：•操作时要佩戴手套、护目镜和口罩等防护用品，以免次氯酸钠溅入眼睛和口鼻部位。
•待反应完成后，要适时关闭电源，避开电解氧化发生器连续反应，导致次氯酸钠浓度过高无法使用，或者消耗掉设备中的其他物质。
•在进行次氯酸钠溶液浓度测试时，要注意化学试剂的使用安全，规避试剂和次氯酸钠发生器反应产生的不安全物质。
•保存次氯酸钠溶液时，应将其存放在密闭的容器中，避开阳光直射和高温环境，以确保其稳定性和保存时间。
总结次氯酸钠发生器是一种环保、经济、高效的消毒设备，但在使用过程中必需我们需要注意各项操作要点，确保操作顺当和安全，否则将会导致不良后果。
次氯酸钠发生器原理及操作
次氯酸钠发生器原理及操作次氯酸钠发生器是一种新型高效的消毒剂制备设备，具有简单、易操作、环保、高效等优点，可以广泛应用于水处理、食品加工、医疗卫生、环境卫生等领域。
本文将从次氯酸钠发生器的原理和操作两个方面进行介绍。
一、次氯酸钠发生器的原理1. 电解原理次氯酸钠发生器重要采纳电解法制备次氯酸钠溶液，在电解池中，钠离子和氯离子分别通过阳极和阴极的电化学反应，生成次氯酸钠溶液和氢氧化钠溶液。
2. 化学反应原理次氯酸钠发生器中的次氯酸钠溶液重要是由氯离子和水反应生成的，实在反应式如下：2Cl^— + 2H2O → ClO^— + Cl^— + 2H3O+ClO^— + Na+ → NaClO同时，氢氧化钠溶液也可以与次氯酸反应生成氯离子和水，实在反应式如下：2NaOH + ClO^—→ NaClO + H2O得到的次氯酸钠溶液中次氯酸的活性高，能够有效杀灭各种细菌、病毒和微生物等，并且对水源污染少，不会产生二次污染。
二、次氯酸钠发生器的操作1. 设备准备首先需要将次氯酸钠发生器放在通风良好的空间，确保设备能够正常运行，同时需要检查设备的电源、水管等是否完好，同时需要将设备的各个操作步骤和维护方法谙习，以备操作时使用。
2. 加水将清洁的自来水接入设备内部的水箱，并检查水箱是否不漏水。
在加水过程中需要注意将水流口朝向较高的地方，避开设备漏水或者造成不必要的损失。
3. 添加盐将适量的卤化钠添加到设备内部的盐罐中，盐的种类和质量会对次氯酸钠的生成和存储产生紧要的影响。
在添加盐的过程中，需要依据设备中的说明进行。
4. 开机操作将设备的电源开启，并将电压调至适当的电位值。
当设备内部的电解池达到肯定的电流值后，就可以开始产生次氯酸钠溶液了。
在这个过程中需要注意设备的运行状态以及电流大小等。
5. 筛选和储存产生的次氯酸钠溶液需要经过筛选和储存，以去除不完整的颗粒物和气泡。
同时，还需要将溶液转移到有特定材质的密封容器中，保证溶液的质量和长时间保存。

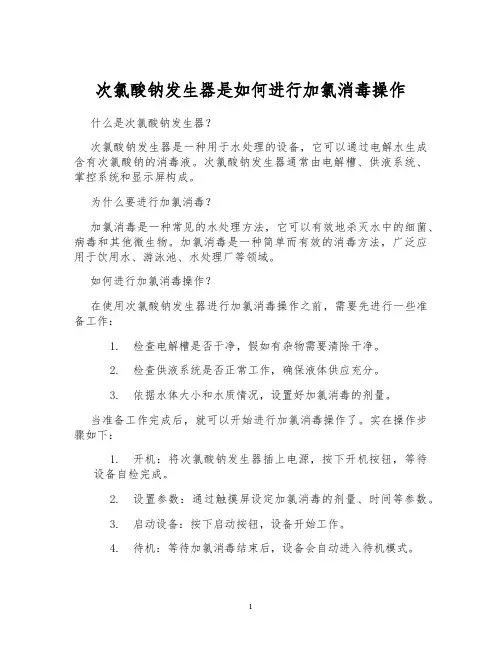

次氯酸钠发生器是如何进行加氯消毒操作
次氯酸钠发生器是如何进行加氯消毒操作什么是次氯酸钠发生器？次氯酸钠发生器是一种用于水处理的设备，它可以通过电解水生成含有次氯酸钠的消毒液。
次氯酸钠发生器通常由电解槽、供液系统、掌控系统和显示屏构成。
为什么要进行加氯消毒？加氯消毒是一种常见的水处理方法，它可以有效地杀灭水中的细菌、病毒和其他微生物。
加氯消毒是一种简单而有效的消毒方法，广泛应用于饮用水、游泳池、水处理厂等领域。
如何进行加氯消毒操作？在使用次氯酸钠发生器进行加氯消毒操作之前，需要先进行一些准备工作：1.检查电解槽是否干净，假如有杂物需要清除干净。
2.检查供液系统是否正常工作，确保液体供应充分。
3.依据水体大小和水质情况，设置好加氯消毒的剂量。
当准备工作完成后，就可以开始进行加氯消毒操作了。
实在操作步骤如下：1.开机：将次氯酸钠发生器插上电源，按下开机按钮，等待设备自检完成。
2.设置参数：通过触摸屏设定加氯消毒的剂量、时间等参数。
3.启动设备：按下启动按钮，设备开始工作。
4.待机：等待加氯消毒结束后，设备会自动进入待机模式。
5.清洗设备：在加氯消毒结束后，需要将设备内残留的次氯酸钠清洗干净，否则会对设备造成损坏。
注意事项在使用次氯酸钠发生器进行加氯消毒操作时，需要注意以下几点事项：1.选用合适的设备：依据水体大小和水质情况，选用合适的次氯酸钠发生器进行加氯消毒，以保证消毒效果和使用安全。
2.设置好剂量：依据水体大小和水质情况，合理设置加氯消毒的剂量，以避开剂量过大或过小导致消毒效果不佳或过度消毒。
3.定期维护：定期清洗和维护设备，以保证设备稳定工作和消毒效果。
结论次氯酸钠发生器是一种简单而有效的加氯消毒设备，可以广泛应用于各种水处理场景。
通过本文的介绍，希望读者能够了解到次氯酸钠发生器的加氯消毒操作步骤和注意事项，以便更好地使用和维护该设备。
次氯酸钠发生器技术说明
次氯酸钠发生器技术说明
一、概述
CLSN系列次氯酸钠发生器是采用无隔膜电解低浓度盐水产生氧酸钠消毒液的设备。
饮用水灭菌消毒，包括∶城市自来水、农村饮用水、高楼二次供水;游泳池水，水井用水灭菌消毒;水产养殖用水灭菌消毒;医院污水处理;中水回用的灭菌消毒、除色、除臭;含氧、含硫、含酚废水无害化处理;空调水处理;发电厂冷却循环水处理;海洋船只饮用水处理;远岸石油钻探海水处理; 降低BOD。
经权威部门检测、各项技术指标均达到国际GB12176—90中A 级品（即优等品）规定的指标。
二、设备原理
反应式如下∶
NaCl+H2 O 电解NaClO+ H2
三、设备的特点：
①先进的电解阳极涂覆配方和工艺，寿命长，效率高。
②电解槽的优化设计和先进合理的工作参数。
运行成本低、便于清洗、维护。
③先进可靠的盐水自动配比装置。
实现自动化运行，减轻人力，
提高盐水质量和配置浓度的准确可靠性。
④全部不锈钢和UPVC 材质。
防腐、美观、牢固。
⑤成套性强（用户仅需提供房间）现场安装，调试。
四、设备参数
CLSN系列次氯酸钠发生器规格型号见表6-10。
表6-10 CLSN系列次氯酸钠发生器规格型号。
次氯酸钠发生器的工作原理 发生器工作原理
次氯酸钠发生器的工作原理发生器工作原理次氯酸钠发生器是水处理消毒杀菌设备的一种，该设备以食盐水作为原材料，通过电解反应产生次氯酸钠溶液。
次氯酸钠是强氧化剂和消毒剂，它是通过取源于广泛价廉的工业盐或海水稀溶液，经无隔膜电解而发生的。
为确保次氯酸钠质地新鲜和有较高的活性。
保证消毒效果，本装置一边发生，一边将发生的次氯酸钠投加使用。
它与氯和氯的化合物相比，具有相同的氧化性和消毒作用。
工作原理1. 次氯酸钠发生器为组合形式，通过稀盐水计量投加入电解槽，通过硅整流器接通阴阳极直流电源电解生成次氯酸钠。
2. 1公斤次氯酸钠盐耗:4.0—4.2；4.3—4.5KW。
3. 在盐水溶液中含有Na+ 、H—等几种离子，依照电解理论，当插入电极时，在确定的电压下，电解质溶液由于离子的移动和电极反应，发生导电作用，这时CL—、OH—等负离子向阳极移动，而Na+、H+等正离子向阴极移动，并在相应的电极上发生放电，从而进行氧化还原反应，生产相应的物质。
4. 盐水溶液电解过程可用下列反应方程式表示:NaCl=Na++Cl—5. 阳极电解作用:H2O=H+OH—2Cl—2e—Cl2 阴极电解作用:2H—+2e—H26. 在无隔膜电解装置中，电解质和电解生成物氢气众溶液里向外逸出之外，其他均在一个电解槽内，由于氢气在外逸过程中对溶液起到确定的搅拌作用，使两极间的电解生成物发生一系列的化学反应，反应方程式如下:2NaCl+2H2O2NaOH+H2+Cl2 2NaOH+Cl2NaClO+NaCl+H2O7.在无隔膜电解盐水，溶液的总方程式即为上列两个反应式相加得。
NaCl+H2O+2FNaClO+H2 其中:F为法拉第电解常数，其值为26.8安培小时，或96487库伦。
8.次氯酸钠发生器由电解槽、硅整流电控柜、盐溶解槽、冷却系统及配套PUVC管道、阀门、水射器、流量计等构成。
将3～4稀盐液加入电解槽内，接通12V直流电源，通过调整电解电流电解产生次氯酸钠，由水射器吸取混合送出消毒液，或用计量泵计量通过混合器送出消毒液。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
次氯酸钠发生器原理及操作
1、次氯酸钠发生器工作原理
次氯酸钠发生器是一套由低浓度食盐水通过通电电极发生电化学反应以后生成次氯酸钠发生器溶液的装置。
2、次氯酸钠发生器基本操作过程
工作时，首先接通电源，次氯酸钠发生器将普通工业用盐（每公斤0.35元左右）加入化盐装置溶解成10%左右的盐水，打开阀门让盐水通过过滤沉淀进入储盐液箱；然后，启动自配水开关，设备自动勾配盐水到浓度为3.5%左右的稀盐水；再打开阀门调节好流量计，让经配兑好的盐水按设定流量通过一组阴阳极管组成的夹层式电解槽；次氯酸钠发生器最后，启动整流电流开关，同时打开冷却水阀门以冷却电解槽，次氯酸钠发生器开始工作。
这样，整个设备就生产出了标准的次氯酸钠发生器液体（浓度为1%左右）；最后，药液自动流入储药液箱，便于储藏备用和随时投加。
反冲洗：每班运行完毕，必须反冲洗一次，反冲洗时先打开放空阀，把结存在管道中的盐水排掉，然后打开反冲洗放空和反冲洗进水处来水阀，冲洗10分钟左右，然后把放空阀门找开排掉积水，待下次便用。
酸洗：发生器累计运行250小时需酸洗一次，根据水质情况相应延长或缩短酸洗周期，酸洗时，先打开所有排空阀门，把管道中的积存盐水排掉，然后打开进酸阀门和出酸阀门，直到出酸放空管有机管流出酸水后，关闭进酸阀门，待酸水在电极管中浸泡1—2小时后再把酸水排掉，然后再反冲洗一次，一般稀盐酸调配浓度为10%左右。
3、注意事项
①一般自动工作时，无需专人管理，投盐一次可工作（7—10）天，缺盐水时自动停机并报警，投盐时必须对发生器反冲洗一次，工作一个月左右必须酸洗一次。
②设备运行时，严禁无冷却运行，如遇单位停水，设备严禁使用。
③定期检查电源接线栓是否松动发热，高位盐箱中的虑网是否堵塞，及时排除。
④室内尽量避免烟火，保持通风良好，配备兼职人员管理
4、次氯酸钠发生器的灭菌杀病毒原理大致有如下三种作用方式：次氯酸钠发生器消杀最主要的作用方式是通过它的水解形成次氯酸，次氯酸再进一步分解形成新生态氧[O]，新生态氧的极强
氧化性使菌体和病毒上的蛋白质等物质变性，次氯酸钠发生器从而致死病源微生物。
其实，氯气消毒的原理也主要是以产生出次氯酸，然后释放出新生态氧[O]的方式。
根据化学测定，PPM级浓度的次氯酸钠发生器在水里几乎是完全水解成次氯酸，次氯酸钠发生器其效率高于99.99%。
其过程可用化学方程式简单表示如下：
NaClO + H2O ＝ HClO + NaOH
HClO → HCl + [O]
其次，次氯酸在杀菌、杀病毒过程中，次氯酸钠发生器不仅可作用于细胞壁、病毒外壳，而且因次氯酸分子小，不带电荷，还可渗透入菌（病毒）体内，与菌（病毒）体蛋白、核酸、和酶等有机高分子发生氧化反应，次氯酸钠发生器从而杀死病原微生物。
R-NH-R + HClO → R2NCl + H2O
同时，次氯酸产生出的氯离子还能显著改变细菌和病毒体的渗透压，次氯酸钠发生器使其细胞丧失活性而死亡。
此外，次氯酸钠发生器还能够分解蔬菜、水果等农副产品上所残存的微量农药。
绝大多数农药都是由有机物组成的，次氯酸钠发生器所释放出来的新态氧能氧化分解掉这些物质。
次氯酸钠
发生器这无疑对现代农业、果蔬包装业的发展具有重大推动作用。
还有值得肯定的是，由于次氯酸钠发生器所生产的消毒液中不象氯气、二氧化氯等消毒剂在水中产生游离氯，所以一般难以形成因存在游离氯而生成不利于人体健康的致癌物质；也不象臭氧那样只要空气中存在很微弱的量（0.001mg/m3）便会对生命造成损伤和毒害；而且，还不会象氯气同水反应会最后形成盐酸那样，次氯酸钠发生器对金属管道造成严重腐蚀。
