联硕设备操作安全知识(端子机,铆压机,剥皮机)
端子机安全操作注意事项与端子检验标准
端子机的结构认识 （全自动端子机、半自动端子机、1500＃、 820＃端子机） 安全注意事项 端子的机构机能 鉚端的基本手法
端子机的结构认识 （剝帶打端子机)
端子机控 制面板
卡式模
微调
端子铆 合区
剥皮控 制面板
手动调 节阀
剥皮控制面板 剥皮选择键及显示灯 自动剥皮键及端子压着选择
端子机的结构认识（手動端子机）
介绍
本机器结构简单，调试方便快捷。 不用更换刀模，直接更换刀片可打不同 型号的端子，操作简便，打端速度快， 可同时切断端子料带，节省工时。
安全注意事项 （手動端子机）
安全标语
危险区域 作业时小心 伤手 严重时 会压断手指
正确的作业手势
安全注意事项 （手動端子机）
4.此端子机有寸动和自动回位功能，能使用单独剥皮功能。
安全注意事项 （剝帶打端子机 )
危险区域 作业时小心手 严重时会压断
手指
安全标语
正确的作业手势
安全注意事项 （剝帶打端子机)
操作注意事项
1.作业前先检查机器各开关按钮是否正常。 2.先将剥皮面板上的电源打开，检查剥皮部分是否正常。 3.打开端子机电源，检查端子压着部分是否正常，马达是否 有异常声等。 4.确认机器正常后，以正确的手法作业，左手拿线，右手将 线放入上下铆刀内，注意手要于铆刀保持相应的距离。 5.操作中如发现异常，立刻报告线长或技术员。 6.操作过程中，作业员若离开机台时，必须关掉电源。 7.操作员每天需对机器进行日常保养，以延长机台寿命。
適用線材：芯線外露 尺較長的多芯線。
適用機臺：剝帶打和 手動端子機。
點鈔式
基本手法：左手握信 線材，並完成分線動 作，右手食指、中指 和母指捏住線材頭部 往刀模里送線。
端子机安全操作规程
5.5测试拉力：调机OK后，取废料线材试打，进行拉力测试，主要参照值见《拉力测试对照表》，拉力测试具体操作方法请参考《拉力计操作指引》，若所测拉力不在标准范围内，请机修人员重新调节，直到达到标准值为止。
5.6试产产品送IPQC进行首件确认，检验OK，方可进行批量生产，生产过程中操作员必须自检所打端子是否有包胶，吊颈等不良，并每隔2小时进行一次端子拉力测试。
6.维护与保养
6.1日常保养：
6.1.1端子机冲压导向轨必须每天加一次机油润滑，加油孔在端子机顶部，每次加油以2-3滴为宜不要过多。
6.1.2作业人员每天必须清洁机器，除去机器表面的灰尘和杂物以及多余的油污.
6.2二级保养：端子机使用6个月后，需检查各部件（耗损件）是否需要更换如皮带，各部件弹簧是否弹性减弱需要更换。机器各锁螺丝是否松动，检查卡簧是否变形、机械/电器及操作安全性能全面检查等。
6.3按以上要求进行日常保养记录于机器设备保养卡，一、二级保养记录在《工装/设备维修保养表》中。
7.职业卫生及安全作业注意事项
7.1作业过程中，若机器出现异常，先关掉电源，并及时请机修人员进行维修调试。
7.2非指定人员严禁私自调试或拆装机器零部件。
7.3作业中，机器电源未断开，禁止手指或身体任何部位进入冲压范围，以免造成机械伤害。
7.4作业中，若需要离开工作岗位，必须关闭电源方可离开。
7.5更换端子时，必须先断开电源，再进行更换作业，严禁在机器运作中进行更换。
端子机安全操作规程

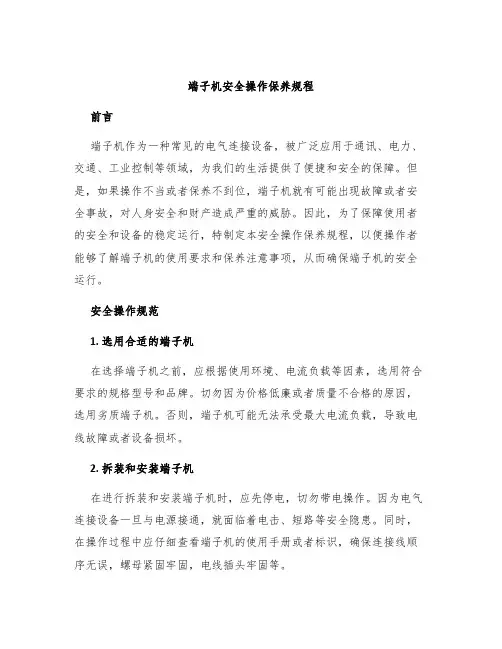

端子机安全操作保养规程
端子机安全操作保养规程前言端子机作为一种常见的电气连接设备，被广泛应用于通讯、电力、交通、工业控制等领域，为我们的生活提供了便捷和安全的保障。
但是，如果操作不当或者保养不到位，端子机就有可能出现故障或者安全事故，对人身安全和财产造成严重的威胁。
因此，为了保障使用者的安全和设备的稳定运行，特制定本安全操作保养规程，以便操作者能够了解端子机的使用要求和保养注意事项，从而确保端子机的安全运行。
安全操作规范1. 选用合适的端子机在选择端子机之前，应根据使用环境、电流负载等因素，选用符合要求的规格型号和品牌。
切勿因为价格低廉或者质量不合格的原因，选用劣质端子机。
否则，端子机可能无法承受最大电流负载，导致电线故障或者设备损坏。
2. 拆装和安装端子机在进行拆装和安装端子机时，应先停电，切勿带电操作。
因为电气连接设备一旦与电源接通，就面临着电击、短路等安全隐患。
同时，在操作过程中应仔细查看端子机的使用手册或者标识，确保连接线顺序无误，螺母紧固牢固，电线插头牢固等。
3. 正确接线方法端子机的接线方法应根据使用场景和电气回路的要求而定，事先应仔细审查电路图，以便正确接线。
同时，在接线过程中，应尽量采用条形端子接线或者铜排接线，确保连接紧固牢靠，电线扭矩符合标准要求，以保证连接质量和电气安全。
4. 日常维护和保养端子机的日常维护和保养，可以缩短其故障率，延长其使用寿命。
具体维护保养工作包括：4.1 定期清洁每隔一段时间，应对端子机进行清洁，除去电线线头和接线柱上的积尘和油污等杂物。
可以使用干净、柔软的布擦拭，切勿使用有腐蚀性的清洗剂或工具，以免损坏端子机表面和电线表面。
4.2 定期检查每隔一段时间，应对端子机进行检查，检查端子机接线处是否松动或者脱落，表面是否有裂纹或者脱漆等问题。
发现问题及时解决，以免出现电气安全事件或者设备故障。
4.3 定期加油端子机的可动部件应定期给予润滑油，以减少部件间的磨损和摩擦力，延长端子机的使用寿命。
机械剥线机安全操作规程
机械剥线机安全操作规程机械剥线机是一种用于剥离电线绝缘层的设备。
由于该设备涉及到高速旋转的刀头和电动机等部件，如果使用不当，容易发生意外事故，因此有必要制定机械剥线机的安全操作规程。
下面是一个1200字以上的机械剥线机安全操作规程。
1.操作前的准备1.1操作人员必须穿戴符合安全要求的工作服，戴上安全帽和防护手套。
1.2检查机械剥线机的电源线是否完好，并与地线连接良好，确保没有泄漏电流现象。
1.3检查机械剥线机的各个部位是否松动、变形或磨损，如发现问题应及时修理或更换。
1.4检查刀头、切割板和切线轮是否锋利，如果钝化应及时磨削或更换。
2.操作时的安全要求2.1在操作机械剥线机之前，应先将所有操作按钮和开关置于“关”位。
2.2操作人员应保持专注，不得在剥线过程中玩手机、吸烟、喝饮料等分散注意力的行为。
2.3操作人员应按照设备的额定电压使用机械剥线机，禁止私自改变电源电压。
2.4在操作机械剥线机之前，应确保剥线物料已经切断电源，并进行必要的安全措施，如采取防止剥线物料滑动等措施。
2.5在启动机械剥线机之前，应确保周围没有人员或其他物体，以免发生意外伤害。
2.6操作人员在进行剥线操作时，应保持手指和其他身体部位与刀头、切割板和切线轮保持一定的距离，以免发生危险。
2.7当机械剥线机出现异常运行、异响或其他故障时，操作人员应立即停止机械剥线机运行，并及时报告相关维修人员进行处理。
2.8在剥线过程中，禁止随意触摸刀头和其他运动部件，以免被切割或夹伤。
3.维护保养规程3.1在长时间使用机械剥线机之后，应定期对机械剥线机进行清洁和润滑。
3.2在维护机械剥线机之前，应先切断电源，确保机械剥线机处于停止状态。
3.3清洁机械剥线机时，应使用刷子和干净的布进行清除灰尘和金属屑等杂质。
3.4对机械剥线机进行润滑时，应加入专用润滑剂，并遵守润滑剂使用说明。
3.5维修人员应定期对机械剥线机的各个部位进行检查和维修，确保机械剥线机的正常运行。
各类机械使用安全规定
各类机械使用安全规定
不同类型的机械设备存在不同的使用安全规定。
以下是一些常见的机械设备使用安全规定：
1. 电动工具和手持工具：
- 在使用之前检查设备是否完好无损，如有损坏应进行修理或更换。
- 使用适当的个人防护装备，例如安全眼镜、手套和耳塞。
- 遵循正确的使用方法和操作指南。
- 在操作结束后关闭电源，并将设备妥善存放。
2. 起重设备和吊运装置：
- 起重设备必须经过定期的检查和维护，并遵循相关的安全标准。
- 操作人员必须经过专门的培训和持证上岗。
- 确保货物合理装载和固定，以防止滑落和倾倒。
- 负荷不得超过设备的额定工作能力。
3. 机械加工设备（例如钻床、铣床、切割机等）：
- 在操作之前必须戴好个人防护装备，例如安全眼镜、手套和防护罩。
- 遵循设备的操作手册，并且严禁超负荷工作。
- 在操作中保持专注，注意周围环境，避免他人靠近操作区域。
- 关闭电源和清理设备之前，等待设备完全停止运行。
4. 压力容器和锅炉：
- 必须定期检查和维护压力容器和锅炉，并符合相关法规和标准。
- 只有具备相关资质的人员才能进行安装、维修和操作。
- 确保压力容器和锅炉的正常工作压力不超过额定工作压力。
- 定期清理压力容器和锅炉，并排除堵塞和积水。
这些规定只是一些常见的示例，具体的机械设备使用安全规定可能会根据国家、行业和设备类型的不同而有所差异。
在使用任何机械设备之前，请务必详细阅读和遵守设备的使用说明书和安全规程，并接受必要的培训。
机械设备安全常识
机械设备安全常识机械设备安全是指在机械设备的使用、维护和保养过程中，采取一系列的安全措施来预防事故的发生，保障人员的生命财产安全。
在日常生活和工作中，我们经常接触到各种各样的机械设备，如吊车、砂石运输车、挖掘机等，正确使用和操作这些机械设备对于保护人员和设备的安全非常重要。
下面我们将介绍一些机械设备安全的常识。
1. 安全规范和操作流程：每种机械设备都有相应的安全规范和操作流程，使用前应仔细阅读并遵守，不能违反规范进行操作，避免不必要的安全风险。
2. 穿戴适当的个人防护装备：在操作机械设备时，应穿戴适当的个人防护装备，如安全帽、安全鞋、手套等。
这些装备可以有效保护人员的头部、脚部和手部，减少因事故导致的伤害。
3. 检查设备是否正常工作：在使用机械设备之前，应先对设备进行检查，确保各个零部件的正常工作，防止因设备故障引发事故。
特别是刹车、电路等关键部件，一定要仔细检查，确保问题没有隐患。
4. 留意设备的功率和负载：在操作机械设备时，要了解设备的功率和负载限制，并根据实际情况进行调整。
过大的功率和负载会增加设备的故障风险，所以务必确保设备在安全范围内工作。
5. 使用标记和标识：在机械设备上，应贴上相应的标记和标识，如警示标志、使用说明等，以提醒人员注意设备的危险部位和注意事项。
操作人员应熟悉这些标记和标识的含义，并在工作中加以注意。
6. 使用安全保护装置：在操作机械设备时，应确保各种安全保护装置的正常运行，如安全阀、限位器、断路器等，这些装置可以及时检测设备的异常情况，并采取相应的安全措施。
7. 避免操作过程中的禁区：在操作机械设备时，避免进入禁区，即机械设备旋转或移动的范围。
禁区是高风险区域，人员不能在此处停留或进入，以防意外发生。
8. 防止疲劳和注意力不集中：长时间的工作任务容易导致人员产生疲劳和注意力不集中，这是机械设备操作中最危险的情况之一。
因此，应定期休息，保持精神饱满，并且要注意防范疲劳驾驶的情况。
端子机安全操作规程
端子机安全操作规程
为严格执行公司的各项安全管理制度和设备维护及安全使用，坚持标准化作业，保证人身安全及设备正常、安全运行，确保设备有效作业率，特制定此安全操作规程。
一、操作前应检查端子机各部件是否完好，电气线路是否正常，安全装置是否齐全、可靠。
二、操作时应将工件放置在稳定的位置，并确保工件与端子机的位置对应准确。
三、启动端子机前，应确保周围无人或障碍物，以免发生意外。
四、操作时应保持稳定的速度和压力，避免急加速或急减速。
五、在操作过程中，如发现异常情况或故障，应及时停机检查，排除故障后方可继续使用。
六、操作完毕后，应将端子机清理干净，保持机械的整洁和卫生。
七、在保养或维修端子机时，应遵循制造商提供的指南和建议，不得随意拆卸或改装。
八、操作人员应经过专业培训，熟悉机械操作和安全知识。
九、工作结束后，应将端子机关闭并切断电源。
十、保养和维修时，应遵循制造商提供的指南和建议。
端子机操作指引范文
端子机操作指引范文端子机是一种用于连接、插拔和切换电缆、线束和连接器的设备，广泛应用于电子设备的制造和维护过程中。
本文将介绍端子机的操作指引，包括设备准备、连接电缆、插拔连接器和注意事项等方面。
一、设备准备1.确认端子机的工作区域整洁干净，并将工作区域固定好，以避免机器晃动或移动。
2.检查端子机的电源线是否连接正常，并确保电压稳定。
3.检查端子机的刀具是否安装正确，如需要更换，请按照设备说明书进行操作。
4.打开端子机的电源开关，待设备进入正常工作状态后，开始进行下一步操作。
二、连接电缆1.将要连接的电缆两端剥开外皮，露出导线。
2.使用钳子或剥线钳将每根导线端部的绝缘层剥开约10毫米，确保导线的金属部分暴露出来。
3.将剥开的导线依次插入端子机上对应的插槽中，注意保持导线的顺序和方向一致。
4.使用手轮或按钮控制端子机压紧导线，确保导线牢固地接触端子，并具有良好的连接性能。
5.检查每个连接点的质量，确保插头与导线之间没有松动，以免产生电气接触故障。
三、插拔连接器1.确认待插拔的连接器和端子机插座的匹配性，避免因连接不良而产生电气故障。
2.将连接器的插针与端子机上的插座对准，并轻轻插入，确保插针与插座端子之间正确接触，并且连接稳定。
3.注意插拔连接器的方向和顺序，避免损坏连接器或产生电气短路。
四、注意事项1.操作端子机时必须注意自身安全，避免手指被机器夹到或触电。
2.在操作过程中应保持警惕，防止异物掉入机器内部，以免影响设备正常工作。
3.切勿对设备进行未授权的操作或维修，避免损坏机器或造成安全风险。
4.定期对端子机进行维护保养，例如清洁和润滑等操作，以确保设备的正常工作和寿命。
5.如果在使用端子机的过程中出现故障或异常情况，应立即停止操作，并寻求专业人员的帮助进行排除故障。
总结：端子机是一种重要的设备，广泛应用于电子设备制造和维护的过程中。
操作端子机需要保证设备准备齐全，连接电缆和插拔连接器时要小心谨慎，遵守注意事项，以确保设备正常工作和操作安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蘇 州 聯 碩 電 子 有 限 公 司
•
第一节
• 公司主要设备
• 成型机 • 端子机
（全自动端子机、半自动端子机、1500型和820型端子机）
• 剥皮机
（305型脱皮机、3F脱皮机、热剥机）
• 气动铆压机
高温危险！！
• Linktek • Precision • (SuZhou) • Co., • Ltd. •
蘇 州 聯 碩 電 子 有 限 公 司
•
（三）作业安全教育
• 机器安全
•
生产中的机台，料嘴堵塞会对机器造成的损害：
成型机的主要部位之一就是料管与加料螺杆，其作用除了使胶料均匀 受热，还有塑料向前输送过程中形成混合、高压、熔融的条件，达到成型 所需的条件，料管内壁与螺杆表面镀有耐高温、耐磨、耐腐蚀的高强度合 金或进行过氮化、硼化等强化处理，以经受挤出过程中剧烈的高压物理， 化学作用。当金属物或其它坚硬异物若随原料混入其内，随螺杆的转动， 将严重损坏螺杆与料管的光滑保护层，我们常发生的料嘴堵塞，只不过是 表面现象，拆掉料嘴，挑出一些碎铜片、铁片，好像已经解决问题，但内 部的损坏是无法估量修复的，希望作业人员注重此类问题的发生。
•
• Linktek • Precision • (SuZhou) • Co., • Ltd. •
蘇 州 聯 碩 電 子 有 限 公 司
•
安全注意事项
• 操作安全
(CLT-8SA端子机)
1.打开电源（380V)及气压，检查各控制开关是否 有效，避免机器失控对人身造成伤害。 2.穿线作业时要关闭张紧马达和电源，以防手指在 穿线时被剥皮刀切伤。 3.装端子时，要关闭端子机电源，以免被铆刀压伤。 4.在作业时，手不要靠近夹线爪，以免手指被夹伤。 5.在对机器维修或保养时，必须关闭电源和气压。 6.操作中如发现异常，立刻报告线长或技术员 7.操作员每天需对机器进行日常保养，以延长机台寿命。
• 剥皮控制面板
微调
剥皮控 制面板 • • • • • • • • • • •
手动调 节阀 卡式模
• 端子机控制面板
马达指示灯 马达及调模选择开关 手动调模键 端子机电源开关及电源指示灯 记数器及归零键
端子铆 合区
• Linktek • Precision • (SuZhou) • Co., • Ltd. •
合模按钮
蘇 州 聯 碩 電 子 有 限 公 司
•
（二）安全注意事项
• 操作注意事项
加完料后请盖 好盖子以防掉 下砸伤人员 红色箭头指示 为 高危险区域 机台合模时严 禁将手伸入此 区域 严重时会 将手指压断 （1）在加完料后，请盖好料 斗盖，以防在操作时掉下砸伤人 员。 （2）正常作业，机台在合模 时严禁将手伸入模具中，以免将 手压伤。 （3）机台合模时如发现模具 中有异常情况，请立即按紧急回 升按钮，切勿将手伸入模具中。
蘇 州 聯 碩 電 子 有 限 公 司
•
剥皮机系列
3F剥皮机 热剥机
305剥皮机
• Linktek • Precision • (SuZhou) • Co., • Ltd. •
蘇 州 聯 碩 電 子 有 限 公 司
•
铆压机系列
SATA7P 铆压机
15PIDC 铆压机
• Linktek • Precision • (SuZhou) • Co., • Ltd. •
• Linktek • Precision • (SuZhou) • Co., • Ltd. •
蘇 州 聯 碩 電 子 有 限 公 司
•
安全注意事项
•
(CLT-8SA端子机)
铆端时勿将手靠 近此区域 否则 会压断手指
危险区域 作业时勿将 手放入此夹线爪内 否则会夹断手指
当换线作业时 • Linktek 机器必须处于 • Precision • (SuZhou) • Co., • Ltd. • 停止状态
• Linktek • Precision • (SuZhou) • Co., • Ltd. •
蘇 州 聯 碩 電 子 有 限 公 司
•
（三）作业安全教育
• 成型安全口号
6.定机台 定人员 无关人员向外站 7.电气柜 电压高 无关人员勿开关 8.有故障 关开关 报告线长技术员 9.讲安全 重规范 正确作业保平安
蘇 州 聯 碩 電 子 有 限 公 司
•
端子机的结构认识
•
(CLT-8SA端子机)
照明灯 端子机 端子导板
机器控制 设定面板
卡式模
脱皮刀及切刀 送线装置
皮带张紧马达 夹线爪 手动把柄
• Linktek • Precision • (SuZhou) • Co., • Ltd. •
蘇 州 聯 碩 電 子 有 限 公 司
• Linktek • Precision • (SuZhou) • Co., • Ltd. •
蘇 州 聯 碩 電 子 有 限 公 司
•
（三）作业安全教育 • 产品安全
所谓产品安全，也就是在成型过程中如何保证我们的产品量， 相对与我们公司的产品质量来讲，其质量评价主要有三方面： 一.外观 二.尺寸和位置 三.电气和性能 为了达到这三点要求，除了模具设计合理，机械性能良好外， 主要就靠我们作业员的正确操作方法和手势，还有就是我们 架设模具和机器调试人员需掌握一定的技术和积累 大量的工作经验。 (正确的作业方法请参照SOP)
•
端子机的结构认识
• 介绍
(CLT-8SA端子机)
1.本机设计精密，采用电脑数控调整机器，尺寸精细准确。 2.主轴速度采用变速马达控制，速度可分三段，300mm以内最快每 分钟55条，能自动完成定寸送线，切断，剥皮，压着端子等相关动作。 3.端子压着高度调整，免松螺丝，免用工具，可由快速微调旋钮调 整，每格精密度0.02mm。 4.具有定时启动功能和设定数量功能，数量准确，更能提高生产效率。 5.安装有检测装置，异常时能自动停机，并将检测状况显示于控制 面板，方便迅速排除状况，减短停机时间。
蘇 州 聯 碩 電 子 有 限 公 司
•
端子机系列
820型端子机
CLT-8SA型端子机
• Linktek • Precision • (SuZhou) • Co., • Ltd. •
蘇 州 聯 碩 電 子 有 限 公 司
•
端子机系列
1500型端子机 CLT-C2S型端子机
• Linktek • Precision • (SuZhou) • Co., • Ltd. •
• Linktek • Precision • (SuZhou) • Co., • Ltd. •
蘇 州 聯 碩 電 子 有 限 公 司
•
（三）作业安全教育
人身安全
5.加料完毕后，料斗盖须确认是否盖好，以免 机台运转时落下伤人。 6.不可直接接触机器发热管及射出的融化物， 以免烫伤。 7.作业员禁止打开机器电控箱，以免触电。电控 箱内不可放置任何物品。
蘇 州 聯 碩 電 子 有 限 公 司
•
设备操作安全 知识
• Linktek • Precision • (SuZhou) • Co., • Ltd. •
Байду номын сангаас
蘇 州 聯 碩 電 子 有 限 公 司
•
设备操作安全知识
• 第一节 • 第二节 • 第三节 • 第四节 • 第五节 • 第六节 公司设备认识 成型机 端子机 剥皮机 气动铆压机 其它设备
（SATA7P铆压机、IDC铆压机）
• 其它设备
（理编织机、焊锡机、手动冲床）
• Linktek • Precision • (SuZhou) • Co., • Ltd. •
蘇 州 聯 碩 電 子 有 限 公 司
•
成型机系列
程控式控制 比例式电脑控制
立式成型机
• Linktek • Precision • (SuZhou) • Co., • Ltd. •
作业前请认真阅读《机器操作说明》
• Linktek • Precision • (SuZhou) • Co., • Ltd. •
蘇 州 聯 碩 電 子 有 限 公 司
•
端子机的结构认识
端子机控 制面板
（CLT-C2S端子机)
剥皮选择键及显示灯 自动剥皮键及端子压着选择键 待机指示及待机时间设定键 寸动键及定位键 剥皮电源开关及电源指示灯 剥皮马达开关及指示灯
• Linktek • Precision • (SuZhou) • Co., • Ltd. •
蘇 州 聯 碩 電 子 有 限 公 司
•
（三）作业安全教育
• 模具安全
1.作业前清洁模具脏污部分，及时清除模穴 周围的异物，以免模具平面积累过多杂质造成平面 受损，从而影响成型品质。 2.清洗模具只可用牙刷沾去污水刷洗，严禁 使用有强烈腐蚀性的液体刷洗或用刀片剪钳等硬物 在模穴内刮划。 3.模具及其配件不能用来当工具使用，切勿 用模条敲击其它硬物。 4.模条取放要轻拿轻放，不可用力撞击模具 和机台。
• Linktek • Precision • (SuZhou) • Co., • Ltd. •
蘇 州 聯 碩 電 子 有 限 公 司
•
第三节
• 端子机的认识与安全操作注意事项
（全自动端子机、半自动端子机、1500＃、820＃端子机）
• 端子机的结构认识 • 安全注意事项
• Linktek • Precision • (SuZhou) • Co., • Ltd. •
如发现模具 中有异常请 按紧急回升 按钮
• Linktek • Precision • (SuZhou) • Co., • Ltd. •
