铁氟龙线简介

铁氟龙线简介
铁氟龙线是指电线的绝缘层用氟塑料制作的电线，此种电线一般具有较高使用温度。

铁氟龙-氟塑料（Fluoroplastic）氟塑料是塑料的一个重要品类，通常人们认识氟塑料是从接触塑料王--聚四氟乙烯（PTFE）开始的。

其实聚四氟乙烯只是产量和用量最大的氟塑料品种，除此之外，常用的氟塑料还有：四氟乙烯与全氟（正）丙基乙烯基醚的共聚物（PFA）、聚全氟乙丙烯（FEP，俗称F46）、乙烯-四氟乙烯共聚物（ETFE，俗称F40）、聚偏氟乙烯（PVDF）、聚三氟氯乙烯（PCTFE）、聚氟乙烯（PVF）、四氟乙烯-六氟丙烯-偏氟乙烯的共聚物（THV）等。

常用做电线的有PFA，FEP,ETFE几种，简单对比如下:
PFA FEP ETFE
温度： 260度 200度 150度
阻燃性：优优差
比重： 2.15 2.15 1.73
简单介绍
颜色：红黄兰白黑黄绿棕交货长度：准许不小于10米的短线段, 但其数量不能超过交货总数量的10%;
性能：具有优良的耐腐蚀性能，几乎不溶于任何有机溶剂，可抗油，强酸，抗强碱，强氧化剂等；具有优良的电绝缘性能，耐高电压，高频损耗小，不吸潮，绝缘电阻大；具有优良的耐燃，耐老化性能，使用寿命长。

应用：电子行业中，可用于温度补偿导线，耐低温导线，高温加热导线，耐老化电线及阻燃电线；家用电器行业中，可用于空调机，微波炉，电子消毒柜，电饭煲，电子热水瓶，电暖器，电烤箱，电炒锅，灯具灯饰等的内部布线。

产品执行标准：UL、CUL
额定电压：600V
工频耐压试验：3000V
温度范围：-80～+150℃
导体：镀锡铜绞线。

耐高温电缆

耐高温电线电缆通常是指氟塑料电缆或铁氟龙电缆，广泛适用于交流额定电压450/750V、600/1000V及以下电器仪表的连接线和自动控制系统的传输线，具有耐油、防水、耐磨、耐酸碱及各种腐蚀性气体、耐老化、不燃烧等优异性能，适合冶金、电力、石化等行业，在电子行业中，可用于温度补偿导线，耐低温导线，高温加热导线，耐老化电线及阻燃电线；家用电器行业中，可用于空调机，微波炉，电子消毒柜，电饭堡，电子热水瓶，电暖器，电烤箱，电炒锅，灯具灯饰等的内部布线。

耐高温电线电缆相关参数下面安徽康泰来为您分享！耐高温电缆温度范围（1）最高工作温度：聚全氟乙丙烯(F46)绝缘不超过200℃、可溶性聚四氟乙烯(PFA)绝缘不超过260℃（2）最低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃，氟塑料及硅橡胶护套：固定敷设-40℃，非固定敷设-20℃（3）电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。

（4）电缆允许弯曲半径：非铠装电缆最小为电缆外径的6倍，铜带屏蔽或钢带铠装电缆最小为电缆外径的10倍，氟塑料绝缘和护套电缆最小为电缆外径的8倍耐高温电缆型号种类KFF 氟塑料绝缘和护套控制电缆KFFP 氟塑料绝缘和护套屏蔽控制电缆KFFR 氟塑料绝缘和护套控制软电缆KFFRP 氟塑料绝缘和护套屏蔽控制软电缆KFV 氟塑料绝缘聚氯乙烯护套控制电缆KFVP 氟塑料绝缘聚氯乙烯护套屏蔽控制电缆KFVR 氟塑料绝缘聚氯乙烯护套控制软电缆KFVRP 氟塑料绝缘聚氯乙烯护套屏蔽控制软电缆KFV22 氟塑料绝缘聚氯乙烯护套钢带铠装控制电缆KFVP22 氟塑料绝缘聚氯乙烯护套钢带铠装屏蔽控制电缆KFVR22 氟塑料绝缘聚氯乙烯护套钢带铠装控制软电缆KFVRP22氟塑料绝缘聚氯乙烯护套钢带铠装屏蔽控制软电缆KFFV22 氟塑料绝缘和内护套聚氯乙烯外护套钢带铠装控制电缆KFFRV22氟塑料绝缘和内护套聚氯乙烯外护套钢带铠装控制软电缆耐高温氟塑料电缆特性1、阻燃：氟塑料的氧指数高，燃烧时火焰扩散范围小，产生的烟雾量少。

耐高温氟塑料电线电缆企业标准

如有帮助，欢迎下载。

耐高温氟塑料电线电缆********电缆集团有限公司发布前言本标准由中国电器工业协会提出。

本标准由全国电线电缆标准化技术委员归口。

本标准负责起草单位：********电缆集团有限公司。

本标准主要起草人：本标准于2008年**月**日首次发布。

目录第一部分一般规定 (3)第二部分耐高温氟塑料防腐控制电缆 (11)第三部分耐高温氟塑料防腐电力电缆 (15)第四部分耐高温氟塑料安装线 (19)GB××××.1-2008耐高温氟塑料电线电缆第一部分一般规定1范围本标准规定了耐高温氟塑料电线电缆的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。

本标准适用于氟塑料绝缘耐高温电缆。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文：本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性：GB/T2951 电线电缆机械物理性能试验GB/T3048 电线电缆电性能试验方法GB/T3956 电缆的导体JB/T8137 电线电缆交货盘GB9330 塑料绝缘控制电缆GB4909 裸电线试验方法GB8170 数值修约规则GB2952 电缆外护层GB/T12706 额定电压1KV（Um=1.2KV）到35KV（Um=40.5KV）挤包绝缘电力电缆及附件GB/T18380 电缆在火焰条件下的燃烧试验GB6995 电线电缆识别标志方法3分类与命名3.1代号3.1.1系列代号控制电缆 K安装线 A软结构 R3.1.2材料代号导体代号铜导体（T）省略镀银铜线导体 Y绝缘代号F46氟塑料绝缘 FF4氟塑料绝缘F4F47氟塑料绝缘F47屏蔽代号铜丝编织屏蔽P镀锡铜丝编织屏蔽 P0铠装代号双钢带铠装 22GB××××.1-2008细圆钢丝铠装 32外护套代号F46氟塑料护套 FF4氟塑料护套H9F47氟塑料护套H113.2表示方法3.2.1产品用型号、规格（额定电压、芯数、标称截面）及标准号表示：3.2.2举例a 铜芯F46氟塑料绝缘F46氟塑料护套控制电缆额定电压450/750V，24芯，标称截面1.5mm2，表示为：JHKFF 24*1.5 Q/AJTZD001.2-2005b铜芯F46氟塑料绝缘F46氟塑料护套镀锡铜丝编织屏蔽高温电力电缆额定电压0.6/1kV，3+1，标称截面50mm2，表示为：JHFFP0 3*50+1*25 Q/AJTZD001.3-20054导体4.1镀锡铜线导体线芯采用JB3135-82TRY型。

高温导线规格和安全电流计算

航空航天用聚四氟乙烯绝缘电线AF250、AFP250一、产品标准：GJB 773A-2000二、用途：飞机布线、电器、电讯设备和仪器仪表线路。

三、使用温度：-60℃～+250℃四、结构图（如图）1——镀银或镀镍铜线2——聚四氟乙烯（PTFE）3——镀银或镀锡铜线编织五、主要技术性能1、AF型电线能够经受交流50Hz5000V火花击穿试验或交流50Hz2500V 1min浸水电压试验。

2、AFP型电线能在线芯和屏蔽间经受交流50Hz2500V电压试验1min3、成品电线绝缘电阻在室温下不小于106Ω4、编织紧密度不低于80％六、结构数据（如表）聚四氟乙烯薄膜绕包绝缘安装线AFR250、AFR200、AFR150、AFR100适用范围：适用于航空航天、电器、电讯设备和仪器仪表线路。

使用温度：-60℃～+250℃结构图（如图）1——镀银、镀锡铜线或裸铜线2——聚四氟乙烯薄膜绝缘（PTFE）3——镀银或镀锡铜线编织技术性能额定电压：150V、300V、600V试验电压：1000V、1500V、2500V结构数据（如表）航空航天用聚四氟乙烯绝缘电线AF250、AFP250一、产品标准：GJB 773A-2000二、用途：用于航空航天、电器、电讯设备和仪器仪表线路。

三、使用温度：·AF-200（FF46-2）：-60℃～+200℃·AF-150（FF46-1）：-60℃～+150℃四、结构图（如图）1——镀银或镀锡铜线2——聚全氟乙丙烯（FEP，氟46）3——镀银或镀锡铜线编织五、主要技术性能· 额定电压：600V·试验电压：2500V·绝缘电阻：不小于106MΩ·km六、结构数据（如表）AF200X铁氟龙电线 200度的详细信息产品型号：AF200X执行标准：Q/IRMV1－2008产品特性：1、额定电压：600V2、工作温度：-65～+200℃3、导体：实芯或绞合镀锡铜线4、绝缘：FEP 铁氟龙5、颜色：红/黄/兰/白/黑/黄绿/棕等特点/用途：具有优良的耐腐蚀性能，抗油、强酸、抗强碱、强氧化剂等；具有优良的电绝缘性能、耐高电压、高频损耗小、不吸潮、绝缘电阻大；具有优良的耐燃、耐老化性能、使用寿命长。

高温导线规格及安全系统电流计算

航空航天用聚四氟乙烯绝缘电线AF250、AFP250一、产品标准：GJB 773A-2000二、用途：飞机布线、电器、电讯设备和仪器仪表线路。

三、使用温度：-60℃～+250℃四、结构图（如图）1——镀银或镀镍铜线2——聚四氟乙烯（PTFE）3——镀银或镀锡铜线编织五、主要技术性能1、AF型电线能够经受交流50Hz5000V火花击穿试验或交流50Hz2500V 1min浸水电压试验。

2、AFP型电线能在线芯和屏蔽间经受交流50Hz2500V电压试验1min3、成品电线绝缘电阻在室温下不小于106Ω4、编织紧密度不低于80％六、结构数据（如表）聚四氟乙烯薄膜绕包绝缘安装线AFR250、AFR200、AFR150、AFR100适用范围：适用于航空航天、电器、电讯设备和仪器仪表线路。

使用温度：-60℃～+250℃结构图（如图）1——镀银、镀锡铜线或裸铜线2——聚四氟乙烯薄膜绝缘（PTFE）3——镀银或镀锡铜线编织技术性能额定电压：150V、300V、600V试验电压：1000V、1500V、2500V结构数据（如表）航空航天用聚四氟乙烯绝缘电线AF250、AFP250一、产品标准：GJB 773A-2000二、用途：用于航空航天、电器、电讯设备和仪器仪表线路。

三、使用温度：·AF-200（FF46-2）：-60℃～+200℃·AF-150（FF46-1）：-60℃～+150℃四、结构图（如图）1——镀银或镀锡铜线2——聚全氟乙丙烯（FEP，氟46）3——镀银或镀锡铜线编织五、主要技术性能·额定电压：600V·试验电压：2500V·绝缘电阻：不小于106MΩ·km六、结构数据（如表）AF200X铁氟龙电线 200度的详细信息产品型号：AF200X执行标准：Q/IRMV1－2008产品特性：1、额定电压：600V2、工作温度：-65～+200℃3、导体：实芯或绞合镀锡铜线4、绝缘：FEP 铁氟龙5、颜色：红/黄/兰/白/黑/黄绿/棕等特点/用途：具有优良的耐腐蚀性能，抗油、强酸、抗强碱、强氧化剂等；具有优良的电绝缘性能、耐高电压、高频损耗小、不吸潮、绝缘电阻大；具有优良的耐燃、耐老化性能、使用寿命长。

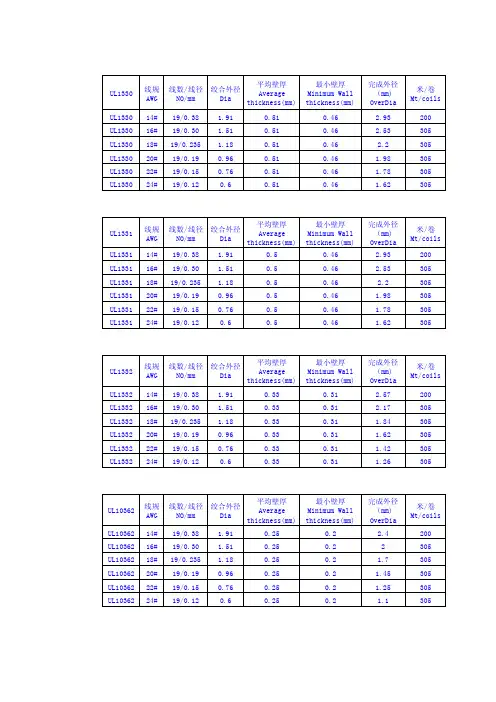

铁氟龙高温导线绝缘导线(规格表)

14# 19/0.38 1.91
0.51
0.46
16# 19/0.30 1.51
0.51
0.46
18# 19/0.235 1.18
0.51
0.46
20# 19/0.19 0.96
0.51
0.46
22# 19/0.15 0.76
0.51
0.46
24# 19/0.12
0.6
0.51
0.46
完成外径（mm)
米/卷 Mt/coils
200 305 305 305 305 305
UL1331
UL1331 UL1331 UL1331 UL1331 UL1331 UL1331
线规 AWG
14#
线数/ 线径 NO/mm
绞合外径 Dia
平均壁厚 Average thickness(mm)
19/0.38 1.91
0.5
24# 19/0.12
0.6
0.33
0.31
完成外径（mm)
OverDia 2.57
2.17 1.84 1.62 1.42 1.26
米/卷 Mt/coils
200 305 305 305 305 305
UL10362
UL10362 UL10362 UL10362 UL10362 UL10362 UL10362
0.33
0.28
18# 19/0.235 1.18
0.33
0.28
20# 19/0.19 0.96
0.33
0.28
22# 19/0.15 0.76
0.33
0.28
24# 19/0.12
0.6
0.33

高温塑料电线电导线，22AWG（19x34）银铜线材，TFE膜层，AWM 1213 105°C型E

Product:83006Lead Wire, #22 Str SPC, TFE Ins, AWM 1213Product DescriptionHigh Temp Plastic Lead Wire, 22AWG (19x34) Silver Plated Copper, TFE Insulation, AWM 1213 105C TYPE E MIL-W-16878/4 600V 200C Technical SpecificationsProduct OverviewPhysical Characteristics (Overall)ConductorInsulationElectrical CharacteristicsConductor DCRCurrentVoltageTemperature RangeMechanical CharacteristicsStandardsApplicable Environmental and Other ProgramsEU Directive 2000/53/EC (ELV):YesEU Directive 2003/96/EC (BFR):YesEU Directive 2011/65/EU (ROHS II):YesEU Directive 2012/19/EU (WEEE):YesEU Directive 2015/863/EU:YesEU Directive Compliance:EU Directive 2003/11/EC (BFR)EU CE Mark:YesEU RoHS Compliance Date (yyyy-mm-dd):2005-04-01CA Prop 65:YesMII Order #39 (China RoHS):YesFlammability, LS0H, Toxicity TestingUL Flammability:VW-1UL voltage rating:600 V RMSPlenum/Non-PlenumPlenum (Y/N):NoPart NumberVariantsItem #Color Putup Type Length UPC83006 010100Black Reel100 ft83006 010500Black Reel500 ft83006 0101000Black Reel1,000 ft61282537836583006 006500Blue, Light83006 006100Blue, Light Reel100 ft83006 0061000Blue, Light Reel1,000 ft61282539934683006 001100Brown Reel100 ft83006 001500Brown Reel500 ft83006 0011000Brown Reel1,000 ft83006 008100Gray Reel100 ft83006 0081000Gray Reel1,000 ft61282539936083006 005100Green, Dark Reel100 ft61282535443783006 005500Green, Dark Reel500 ft83006 0051000Green, Dark Reel1,000 ft61282539933983006 0031000Orange83006 003100Orange Reel100 ft83006 002100Red Reel100 ft61282535442083006 002500Red Reel500 ft83006 0021000Red Reel1,000 ft61282537835883006 007100Violet83006 0071000Violet Reel1,000 ft61282539935383006 009100White Reel100 ft83006 009500White Reel500 ft83006 0091000White Reel1,000 ft61282535404883006 004100Yellow Reel100 ft83006 004500Yellow Reel500 ft83006 0041000Yellow Reel1,000 ft612825399322Footnote: E - MAY CONTAIN MORE THAN 1 PIECE. MINIMUM LENGTH OF ANY ONE PIECE IS 25'.Footnote:S - STRIPING ADDERS FOR TYPES E AND EE: 1, 2, 3 STRIPES. MINIMUM ORDER 10,000' PER STRIPE COMBINATION. (SEE STRIPING ADDER TABLE) HistoryUpdate and Revision:Revision Number: 0.310 Revision Date: 07-26-2020© 2020 Belden, IncAll Rights Reserved.Although Belden makes every reasonable effort to ensure their accuracy at the time of this publication, information and specifications described here in are subject to error or omission and to change without notice, and the listing of such information and specifications does not ensure product availability.Belden provides the information and specifications herein on an "ASIS" basis, with no representations or warranties, whether express, statutory or implied. In no event will Belden be liable for any damages (including consequential, indirect, incidental, special, punitive, or exemplary damages) whatsoever, even if Belden has been advised of the possibility of such damages, whether in an action under contract, negligence or any other theory, arising out of or in connection with the use, or inability to use, the information or specifications described herein.All sales of Belden products are subject to Belden's standard terms and conditions of sale.Belden believes this product to be in compliance with all applicable environmental programs as listed in the data sheet. The information provided is correct to the best of Belden's knowledge, information and belief at the date of its publication. This information is designed only as a general guide for the safe handling, storage, and any other operation of the product itself or the one that it becomes a part of. The Product Disclosure is not to be considered a warranty or quality specification. Regulatory information is for guidance purposes only. Product users are responsible for determining the applicability of legislation and regulations based on their individual usage of the product.。

UL 1332

（VAC，1min） 2000 2000 2000 2000 2000 2000 2000 2000 2000 2,000 2,000 2000 2,000 2,000 2000 2000 2000 2000 2,000 2,000 2000 2,000 2,000 2000
16 14
12
19/0.475
(mm) 0.25 0.30 0.30 0.32 0.38 0.40 0.40 0.48 0.50 0.51 0.60 0.60 0.64 0.76 0.75 0.81 0.96 0.95 1.02 1.20 1.18 1.29 1.50 1.88
（mm） 0.33 0.33 0.33 0.33 0.33 0.33 0.33 0.33 0.33 0.33 0.33 0.33 0.33 0.33 0.33 0.33 0.33 0.33 0.33 0.33 0.33 0.33 0.33 0.33
规格 AWG 30
构造
CONSTRUCБайду номын сангаасION
外径
DIA.
厚度
THICKNESS
外径
O.D.
28
26
24
22
20
18
(No./mm) 1/0.254 7/0.10 19/0.06 1/0.32 7/0.127 19/0.08 1/0.404 7/0.16 19/0.10 1/0.511 7/0.20 19/0.12 1/0.643 7/0.254 19/0.15 1/0.813 7/0.32 19/0.19 1/1.024 7/0.40 19/0.235 1/1.29 19/0.30 19/0.375
30~10AWG
●FEP insulation ●Passes UL VW-1 and CSA FT1 flame test ●Uniform insulation thickness to ensure easy stripping and cutting ●For general purpose internal wiring of appliance
