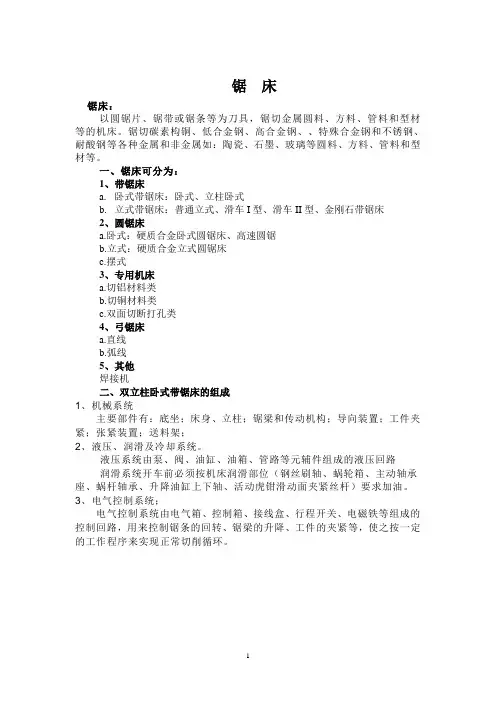

锯床资料[1]
![锯床资料[1]](https://img.taocdn.com/s3/m/1f3b644469eae009581bec3e.png)
锯床锯床：以圆锯片、锯带或锯条等为刀具，锯切金属圆料、方料、管料和型材等的机床。
锯切碳素构铜、低合金钢、高合金钢、、特殊合金钢和不锈钢、耐酸钢等各种金属和非金属如：陶瓷、石墨、玻璃等圆料、方料、管料和型材等。
一、锯床可分为：1、带锯床a.卧式带锯床：卧式、立柱卧式b.立式带锯床：普通立式、滑车I型、滑车II型、金刚石带锯床2、圆锯床a.卧式：硬质合金卧式圆锯床、高速圆锯b.立式：硬质合金立式圆锯床c.摆式3、专用机床a.切铝材料类b.切铜材料类c.双面切断打孔类4、弓锯床a.直线b.弧线5、其他焊接机二、双立柱卧式带锯床的组成1、机械系统主要部件有：底坐；床身、立柱；锯梁和传动机构；导向装置；工件夹紧；张紧装置；送料架；2、液压、润滑及冷却系统。
液压系统由泵、阀、油缸、油箱、管路等元辅件组成的液压回路润滑系统开车前必须按机床润滑部位（钢丝刷轴、蜗轮箱、主动轴承座、蜗杆轴承、升降油缸上下轴、活动虎钳滑动面夹紧丝杆）要求加油。
3、电气控制系统；电气控制系统由电气箱、控制箱、接线盒、行程开关、电磁铁等组成的控制回路，用来控制锯条的回转、锯梁的升降、工件的夹紧等，使之按一定的工作程序来实现正常切削循环。
湖南泰嘉新材料科技股份有限公司金属切割锯床系列带锯床立式普通立式（G5132、GJ5132、G5720、G5328、HN--056）滑车立式（G5335、G5335X150、G5385、G53100、G526X250）卧式铰链式（G4025D、G4030/GZ4030、G4022、G4022X40）双立柱式（G4225/GZ4225、G4240/GZ4240、G4250/GZ4250、G4265/GZ4265、G4265X120型钢锯、G4280、G42100、G42100X130、G42120X180、G42130X160龙门双柱系列）圆锯床立式（我厂暂未生产）卧式（G607、G6010、G6014、HN-023、HN-020、GKT608）摆式（GKT623）专用机床HN043:用于发动机等非标形状，铝浇冒口的锯切HN047：用于动物、人体等标本的锯切HN052/HN050A/HN057:用于铝合金等板型材的锯切HN053:水平卧式切割铝棒大型机床HN054:用于轮轴双端的锯切，打中心孔机床HN055:环状类工件等分切割机床HN058:全自动上料、切割、出料，钢管锯切机组常规锯床的用途和参数1G 4025 D卧式带锯床机床为铰链式结构，由主传动系统、电气系统、带锯条涨紧装置、带锯条导向装置、定长装置、手动送料装置、升降油缸和液压系统等组成。
XH2420B-技术协议
技术资料产品名称XH2420B／6定梁龙门式加工中心汉川机床集团有限公司一、机床用途XH(K)2420B系列机床是横梁固定、工作台移动、龙门框架式加工中心，在继承传统龙门刚性强、稳定性好等特点的基础上，引进消化吸收先进的设计理念，利用有限元法进行力学分析，合理布筋，合理分布质量，使机床整体刚性强，静态精度和动态性能稳定可靠。
具有同类机床先进水平，是一种高效率、高精度、高可靠性的先进设备。
XH（K）2420B系列机床共有七种规格，工作台宽度为2000毫米，工作台长度分别为3000、4000、5000、6000、8000、10000、12000毫米，该系列产品模块化程度高，零部件通用性强，全闭环控制，性能优良。
可根据需要选配直角铣头，万能铣头，工件测量系统，刀具测量系统等功能，满足平面、曲面和孔的加工要求。
广泛适用于轧钢机械、机床、军工、工程机械、矿山机械、船用柴油机、汽轮机、机车车辆机体、印刷、轻纺、模具等制造行业。
二、机床特性◆机床床身、立柱、工作台、横梁、主轴箱等大件均采用优质树脂砂造型、优质铸铁铸造，使机床得到高刚性和长久稳定的精度。
◆X轴采用瑞士进口重载滚柱导轨，刚性强、动态性能佳。
进口滚珠丝杠（X轴行程大于等于8200毫米时，采用进口齿轮齿条传动），结构紧凑、运动平稳、精度高，组合成高刚性，高稳定性机械传动系统。
◆横梁采用阶梯式结构，横梁截面大，导轨跨距大，主轴中心到Z轴导轨面距离设计为最短，翻转力矩小，结构刚性好。
Y轴采用进口重载直线滚动导轨，进口滚珠丝杠传动，刚性强，运动平稳，精度高。
◆Z轴采用瑞士进口重载直线滚柱导轨，刚性强。
采用进口滚珠丝杠传动，两端固定预拉伸结构，运动平稳、精度高。
双缸液压平衡，实现Z轴高精度往复运动。
◆主轴伺服系统采用交流伺服电机和主轴直联结构，进口联轴节转动平稳，主轴轴承采用进口高精密轴承，并配置主轴恒温冷却系统，防止热变形，满足高精度加工要求。
◆主轴采用两点支撑，前端和后端采用六列高精度角接触球轴承形式，轴承内径为Φ90mm，主轴刚性好，回转精度高。
数控立式车床(技术协议)模板
CH5120×16/12单柱立式车削加工中心技术协议合同号：202X年X月1、协议双方1.1 买方：XXXXXXXXXXXXXXXXXXXXX公司1.2 卖方：XXXXXXXXXXXXXXXXXXXXXXXXXXXX公司1.3 双方就买卖1台CH5120×16/12单柱立式车削加工中心达成本协议。
2、机床用途本产品主要适用于高速钢、硬质合金刀具及陶瓷刀具，对黑色金属、有色金属和部分非金属零件的平面、内外圆柱面、内外圆锥面、螺纹、圆弧面及复杂曲面的粗精加工。
3、主要技术参数4、机床结构特点机床主要由工作台、工作台底座、立柱、横梁、垂直刀架、半封闭防护罩、冷却排屑装置、数控系统、液压系统等部分组成。
4.1 工作台主传动由直流电机驱动，采用立轴式传动,经调速系统及机械两级变速，变速由电磁滑阀控制变速油缸，变速拨叉推动变速齿轮实现，从而使工作台获得相应转速。
工作台及底座为整体热对称结构，采用高强度低应力铸铁件。
工作台采用经过预载的高精度滚动轴承做导轨，径向轴承采用高精度双列圆柱滚子轴承做定心轴承。
因此，工作台具有高的旋转精度和较大的承载能力。
主轴心部装有旋转编码器，以实现车削螺纹及恒线速切削。
4.2 立柱和横梁立柱为整体热对称结构，材料采用高强度低应力铸铁件。
立柱座落于工作台底座上，采用刚性连接，提高机床的刚度及精度。
横梁在立柱导轨上作垂直升降运动，横梁升降采用普通双丝杆升降，通过立柱顶端的双轴电机同时驱动两侧的减速箱来实现丝杆同步转动。
横梁后面装有夹紧机构，将横梁牢固的固定在立柱上。
横梁上置有分级定位的插销机构，保证横梁升降的水平精度。
横梁导轨面上装有防护罩，对导轨和滚珠丝杠等进给机构进行防护。
4.3 垂直刀架该机床配置一个垂直刀架，刀架由横梁滑座、刀架滑座、滑枕、垂直进给机构等部分组成，刀架水平移动(X轴)、滑枕上下移动(Z轴)，均由交流伺服电机驱动，经减速器、滚珠丝杠副传动，实现水平、垂直运动。

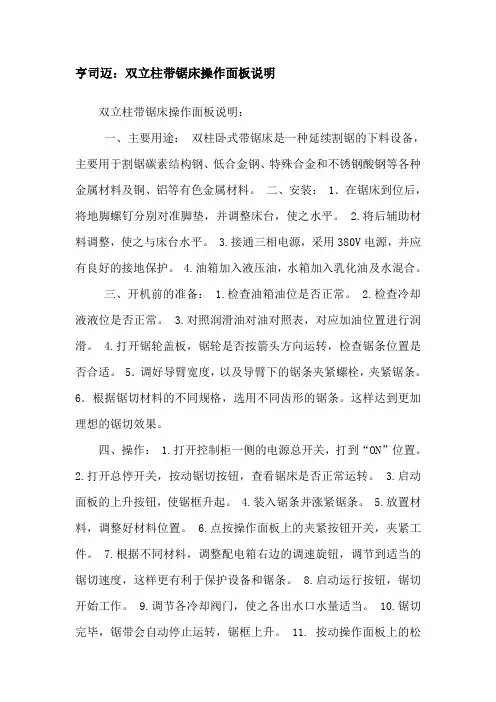

双立柱带锯床操作面板说明
亨司迈：双立柱带锯床操作面板说明双立柱带锯床操作面板说明：一、主要用途：双柱卧式带锯床是一种延续割锯的下料设备，主要用于割锯碳素结构钢、低合金钢、特殊合金和不锈钢酸钢等各种金属材料及铜、铝等有色金属材料。
二、安装： 1．在锯床到位后，将地脚螺钉分别对准脚垫，并调整床台，使之水平。
2.将后辅助材料调整，使之与床台水平。
3.接通三相电源，采用380V电源，并应有良好的接地保护。
4.油箱加入液压油，水箱加入乳化油及水混合。
三、开机前的准备： 1.检查油箱油位是否正常。
2.检查冷却液液位是否正常。
3.对照润滑油对油对照表，对应加油位置进行润滑。
4.打开锯轮盖板，锯轮是否按箭头方向运转，检查锯条位置是否合适。
5．调好导臂宽度，以及导臂下的锯条夹紧螺栓，夹紧锯条。
6．根据锯切材料的不同规格，选用不同齿形的锯条。
这样达到更加理想的锯切效果。
四、操作： 1.打开控制柜一侧的电源总开关，打到“ON”位置。
2.打开总停开关，按动锯切按钮，查看锯床是否正常运转。
3.启动面板的上升按钮，使锯框升起。
4.装入锯条并涨紧锯条。
5.放置材料，调整好材料位置。
6.点按操作面板上的夹紧按钮开关，夹紧工件。
7.根据不同材料，调整配电箱右边的调速旋钮，调节到适当的锯切速度，这样更有利于保护设备和锯条。
8.启动运行按钮，锯切开始工作。
9.调节各冷却阀门，使之各出水口水量适当。
10.锯切完毕，锯带会自动停止运转，锯框上升。
11. 按动操作面板上的松开按钮，取出材料。
五、更换锯条： 1.升起锯床。
2.松开导臂下的夹紧锯条的螺栓。
3.在锯框左侧转动旋转把手，放松锯条。
4.取下锯带。
5.将新锯带套上锯轮（注意锯齿方向应该向右），并将锯带装入导轮和夹持片之间，旋转夹紧螺栓。
6.转动锯框左侧的旋转把手，使锯带涨紧并盖上护罩。
六、注意事项： 1.锯带不涨紧，钳口不夹紧，不能启动锯床。
2.锯带折断或卡住时，机器应停止工作。
3.工作完毕后，要将机器清扫干净。
浅谈带锯床安装调试--以gb4240b型带锯床为例
0 引言带锯床在企业中经常用于下料工作，主要由于其效率高、精度高、成本低。
带锯床的系统功能组成：第一，液压传动系统是由液压泵、电磁阀、液压油缸等元器件组成的液压回路，在电气线路控制下按顺序完成锯梁上下升降动作，以及工件液压夹紧。
借助调速阀实现对切割进给速度无级调速，满足不同材质原材料对锯切速度的需求；第二，电气控制系统是由电气柜、控制柜、导线、继电器等组成的控制回路，控制锯条回转启停、锯梁升降启停、工件夹紧松开等，使之按一定的加工操作动作流程来实现正常切削循环；第三，润滑系统是开车前必须先行启动，按机床润滑部位要求加油润滑，如：钢丝刷轴、蜗轮箱、主动轴承座、蜗杆轴承、升降油缸上下轴、活动虎钳滑动面夹紧丝杆。
其中，蜗轮箱内的蜗轮、蜗杆一般采用30号机油进行油浴润滑。
润滑机油由蜗轮箱上部的油塞孔注入，油箱侧面具有油标，根据不同位置要求进行观察油位：当锯梁位于最低位置时，油面应位于油标的上、下限之间。
初次使用后一个月应及时更换机油，将磨合期产生的磨屑排出，减少磨料磨损，以后根据使用情况每隔3－6个月换油1次。
蜗轮箱下部设有放油塞，换油前通过放油塞将油箱内部废油放干净。
第四，锯条张紧机构负责锯条的张紧，使用中必须严格控制锯条的张紧力度，否则容易损坏锯条。
1 带锯装安装第一，使用吊车或叉车，将锯床移到安装位置。
若是用吊车进行吊运时，需要先将吊绳与锯床连接后再挂在起重设备的吊钩上，通过轻轻试吊先找到带锯床吊起平衡后，再进行正式起吊，通过该操作可以避免发生设备和人身安全事故。
为了防止在运输途中由于颠簸造成零部件损坏，一般在锯架背面采用固定板将锯架与钳体紧固在一起，在锯床安装完成后，要及时拆除锯架与钳体的固定板，否则无法进行加工使用。
第二，带锯床必须要安装在平整的混凝土结构基础上，并且采用4根M16长度为300mm 的预埋地脚螺钉进行固定。
带锯床安装调平时，一般情况下可将锯床的左部和后部稍微高于右部和前部，这样便于冷却液顺利回流到冷却液箱。
带锯床技术协议模板(DOC)
技术协议书设备名称： XXXXXXXXXXXXXX工序名称：下料乙方:代表：日期：甲方： XXXXXXXXXXXXX代表：日期：GB4025型卧式带锯床技术协议需方： XXXXX （以下简称甲方）供方：（以下简称乙方）甲方委托乙方设计、生产制造、运输、安装产品GB4025型卧式带锯床一套，该协议内容作为主合同的附件，当主合同生效时，同时生效。
双方本着真诚、合作的态度对此技术方案进行了磋商，达成以下协议：一、GB4025型卧式带锯床简介：机床集电器、液压和机械相结合，其刀具配套合适的双金属带锯条，可锯切各类金属材料，具有锯缝小、省电、省料、锯切精度好、生产效率高等特点。
机床适用于锯切各种型材、管材、棒料等金属和非金属材料。
适用于机械、石油、汽车、船舶等各制造业批量生产的锯切任务。
该机床最大锯切范围为直径250mm。
二、机床的结构、性能：机床有床身部分、主传动部分、夹紧和支承部分、锯架导向部分、升降部分、液压传动部分、电气操纵部分等组成。
1、床身部分：床身为钢板焊接的箱形结构，具有足够的钢性。
床身中央有一个平台，安装支座和机座。
床身内设有油箱、冷却水箱、液压元件安装在内，电器操纵箱安装在机床的外面（左前方）。
其床身外观整齐简洁，内部紧凑合理。
2、主传动部分：机床主传动有电动机，一对五档速度的皮带轮和蜗轮蜗杆作变速的减速箱组成，主动轮连接在蜗轮出轴上，由主动轮、被动轮带动锯条进行转动。
在导向部件作用下，使锯条扭转，锯条垂直于工件连续进行锯切，除蜗轮、蜗杆和锯带在锯轮上的磨擦损耗外，能源得到充分利用，其机床噪声比较小。
3、夹紧和支承部分：材料夹紧有夹紧装置完成，它有左右固定钳口和活动钳口各一个，固定丝杆及夹紧油缸等组成。
支承由指锯架作上下升降的活动支承点，它有一个主立柱和一个副立柱组成，优点垂直精度高，稳定性好。
4、锯架和导向部分：锯架是该机床的主要部件，由钢板焊接而成，具有较强的钢性，结构合理。
锯架上有主动轮，从动轮，主电机，蜗轮减速箱等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锯床技术协议
需方：
供方：
需方购买立柱卧式带锯床G4240，用于特种材料锯切下料，供需双方经友好协商，达成以下技术协议。
1、供需方的责任和义务：
需方提供设备制作的技术参数，提供工作场地和电源，按合同规定进行付款。
供方负责设备的设计、制作、运输、配合需方进行安装及验收，对设备质量负全责。
2、供方设备说明
2.1主要技术参数：
虎钳最大夹持宽度：400mm
虎钳最小夹持宽度：40mm
锯条规格（长X宽X厚）：4585X34X1.06mm
锯条速度：20.35.50.70m/min
主电机功率：4kW
液压电机功率： 1.5kW
冷却泵功率：0.09kW
进给速度：液压无级
液压油箱容量：95L
液压系统压力： 3.0Mpa
工作台高度：700mm
2.2带锯床主机：主机由床身底座，双立柱导轨，主传动机构和主动轮、张紧构和从动轮、工作台和夹紧机构、锯条导向机构、脱屑机构和冷却系统等组成。
2.2.1床身底座、锯架、安全防护装置等由碳结钢、低合金钢等优质钢材焊接，振动时，应消除应力，有很好的刚度、抗震性和精度。
2.2.2主传动：由电动机、塔轮减速装置，涡轮减速机和主动锯轮等组成。
蜗轮、蜗杆副分别用锡靑铜和40Cr调质淬火双头蜗杆传动，蜗杆经调质、淬火螺纹磨等工艺处理，精度高切传动平稳，噪声小、寿命长。
2.2.3工作台和夹紧机构：工作台为优质铸造件，它固定在床身底座上，夹紧油缸固定在工作台上，油缸推动虎钳夹紧和松开工作。
2.2.4安全防护装置：除一般的防护罩外，在张紧机构和从动轮轮上还装有安全保护检测装置，锯条断裂时，装置发出检测信号，使机床停止工作，以保护机床和人员安全。
2.2.5张紧机构和从动轮，张紧机构由液压油缸和滑座组成，油缸推动滑座的前进和后退，可使锯条松开和张紧。
液压系统的柔性可延长的疲劳强度，使锯条使用寿命延长。
2.2.6进给机构：由操纵台上的速度和压力调节阀控制锯架升降，油缸驱动锯架无级进给，并有快升快降功能。
2.2.7导向机构：导向装置采用预导向轴承和导向块组合方式，锯带进入和离开合金块时，可减少导向阻力就，延长锯条寿命，活动导向块可以移动，可适应不同宽度材料的锯切，提高锯条刚性。
2.2.8冷却系统：冷却液循环使用，冷却泵采用湖南兴滔产品，提供强力冷却，左右导向座各有一个冷却口及右边一个金属软管冷却口，分别独立可调冷却水流量，延长锯条寿命，并有齐备的环保措施，满足环保要求。
2.2.9液压系统：由油箱、集中块、油泵机组、液压元件、执行元件等组成，主要液压元件采用台湾朝田公司产品，整个系统稳定可靠，实现锯床各种功能---快升、快降、锯带的张紧和松开、工件的夹紧和松开、锯床的进给、连接定尺装置液压油管有托链保护。
2.2.10电气系统：主要电子元器件采国内知名合资厂产品，元件质量好、可靠性高、保证机床循环过程稳定可靠。
三、供方供货范围和文件资料交付
3.1锯切主机：一台
锯条：一根
3.2文件资料交付
3.2.1使用说明书、合格证、装箱单各一份
四、验收与考核
5.1设备制造精度：锯切产品质量情况按技JO/T4318-3002《卧式带锯床精度检验》要求。
5.2按技术协议验收。
五、本协议书随同订货合同一起生效，双方各执二份。
六、未尽事宜，双方协商解决。
需方：供方：
代表：代表：。
