智能路灯管理系统分析
路灯智慧平台管理系统设计方案
路灯智慧平台管理系统设计方案设计方案：路灯智慧平台管理系统一、需求分析：随着智能城市建设的不断推进，路灯作为城市基础设施之一，也需要进行智能化管理。
路灯智慧平台管理系统旨在通过对路灯的集中监控、远程控制和数据分析，提高路灯管理的效率和智能化水平。
系统需求如下：1. 路灯监控功能：实时监控路灯的亮度、状态、功率等信息，及时发现故障并进行报修。
2. 路灯控制功能：通过系统远程控制路灯的开关和亮度，根据不同的时段和天气条件智能调整亮度。
3. 路灯数据分析功能：通过对路灯设备数据的统计和分析，提供路灯使用情况报表、节能分析报告等，帮助决策者优化路灯管理策略。
4. 报修管理功能：设置在线报修平台，提供故障报修和维修进度查询等服务，方便用户报修和监督。
5. 安全保密功能：确保系统和数据的安全性，防止未经授权的访问和数据泄露。
二、系统架构：基于以上需求分析，路灯智慧平台管理系统可以采用以下架构：1. 前端界面：提供用户操作界面，包括路灯监控、路灯控制、数据分析、报修管理等模块，实现用户与系统的交互。
2. 后台服务：包括路灯数据采集、故障报修、路灯控制和数据分析等功能。
后台服务可以部署在云服务器上，提供稳定的运行环境。
3. 数据库：存储路灯设备信息、故障报修记录、用户信息和数据分析结果等数据。
4. 路灯设备：通过传感器采集路灯的亮度、状态、功率等信息，并通过智能控制模块进行路灯的开关和亮度控制。
5. 移动终端：用户可以通过移动APP等终端设备对路灯进行监控、控制和故障报修等操作。
三、系统功能实现：1. 路灯监控功能：通过与路灯设备通信，获取路灯的亮度、状态、功率等信息，并将数据实时展示在前端界面上。
通过数据图表和地图等形式，直观展示各个路灯的状态和亮度变化，方便管理人员进行监控。
2. 路灯控制功能：通过与路灯设备通信，实现对路灯的开关和亮度的远程控制。
定义不同的亮度控制策略，根据不同的时间段和天气条件自动调整路灯的亮度，实现节能减排的目标。
智能路灯管理系统的设计与实现
智能路灯管理系统的设计与实现随着社会科技的发展和智能化的趋势，人们对于城市基础设施的要求也越来越高。
作为城市基础设施的一部分，路灯的管理也面临着新的挑战。
为了更好地管理路灯，提高道路安全性和节约能源，智能路灯管理系统应运而生。
一、智能路灯管理系统的概述智能路灯管理系统是基于物联网技术的一种新型的城市道路照明管理系统。
它采用多种传感器技术、通信技术和数据分析技术，实现灯具的智能控制、故障监测、能耗管理和设备维护等功能。
通过对路灯进行远程监控和控制，实现对路灯的全方位管理和智能化运营，从而提高路灯的使用寿命和节约能源成本。
二、智能路灯管理系统的设计要求智能路灯管理系统的设计要求必须满足以下几个方面：1. 灵活通用的控制手段智能路灯管理系统必须能够在各种复杂的城市环境下进行控制，具备丰富的控制手段。
例如，手动控制、计时开关控制、光敏控制等模式。
2. 数据采集和变换功能智能路灯管理系统需要采集和处理灯具的各种数据，例如温度、亮度、电流、电压等数值。
将这些数据进行变换处理，输出可供实时调整控制的数据，为灯具的运营提供更为科学和高效的支持。
3. 故障检测和远程预警功能智能路灯管理系统必须具备故障检测和远程预警功能，能够在发生灯具故障后及时警报。
通过对故障信息的采集和分析，系统能够自动检测出灯具的故障，向管理人员发送预警信息，在第一时间解决故障，提高管理效率和效果。
4. 智能化的能耗管理功能智能路灯管理系统必须具备能耗管理功能，要能够实时监测路灯的能耗情况，实现精准的能耗分析和统计。
通过对路灯的智能控制和灯光调节，在保证照明质量的前提下，减少能耗成本，提高能源利用效率。
5. 健全的灯光设备维护管理体系智能路灯管理系统必须具备健全的灯光设备维护管理体系。
例如，设备的维护保养，设备的巡查和维修，故障设备的更新更换等。
这些管理措施可以提高路灯灯光的使用寿命，减小路灯的维修和管理成本。
三、智能路灯管理系统的实现方案智能路灯管理系统的实现方案主要分为硬件和软件两个部分。

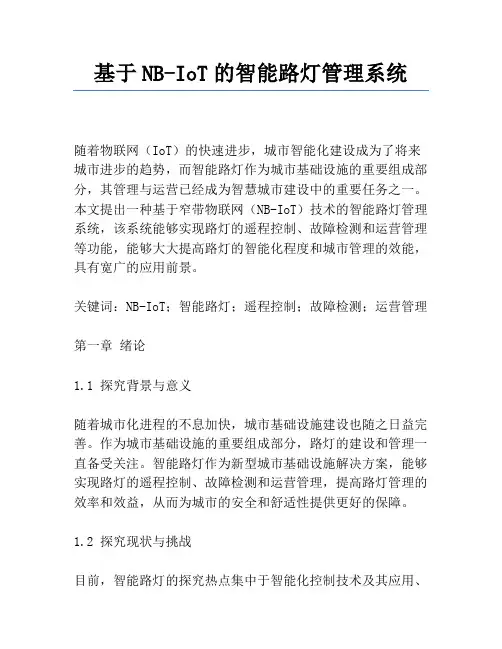

基于NB-IoT的智能路灯管理系统
基于NB-IoT的智能路灯管理系统随着物联网（IoT）的快速进步，城市智能化建设成为了将来城市进步的趋势，而智能路灯作为城市基础设施的重要组成部分，其管理与运营已经成为智慧城市建设中的重要任务之一。
本文提出一种基于窄带物联网（NB-IoT）技术的智能路灯管理系统，该系统能够实现路灯的遥程控制、故障检测和运营管理等功能，能够大大提高路灯的智能化程度和城市管理的效能，具有宽广的应用前景。
关键词：NB-IoT；智能路灯；遥程控制；故障检测；运营管理第一章绪论1.1 探究背景与意义随着城市化进程的不息加快，城市基础设施建设也随之日益完善。
作为城市基础设施的重要组成部分，路灯的建设和管理一直备受关注。
智能路灯作为新型城市基础设施解决方案，能够实现路灯的遥程控制、故障检测和运营管理，提高路灯管理的效率和效益，从而为城市的安全和舒适性提供更好的保障。
1.2 探究现状与挑战目前，智能路灯的探究热点集中于智能化控制技术及其应用、节能与环保设计、信息化管理与服务等方面。
传统的路灯控制方式多为人工巡视，对于路灯故障的检测和维护效率低下，不能满足现代城市对高效智能化管理的需求。
因此，如何构建一种可靠、高效的智能路灯管理系统，成为当前探究的热点和难点。
第二章窄带物联网（NB-IoT）技术概述2.1 窄带物联网（NB-IoT）技术基本原理NB-IoT是一种低功耗广域物联网（LPWAN）技术，其基于窄带频谱，能够实现遥程物联网设备的长时间运行。
NB-IoT在低功耗、广域、负载容量和安全性等方面具有优势，是物联网领域的重要进步方向之一。
2.2 NB-IoT在智能路灯中的应用NB-IoT技术应用于智能路灯中，可以实现路灯的精确控制、遥程升级和故障检测等功能。
同时，还可以实现能耗监测、状态反馈、数据采集和分析等功能，实现路灯的智能管理和运营。
第三章设计3.1 系统总体设计本文基于NB-IoT技术，设计了一种智能路灯管理系统，可以实现路灯的遥程控制、故障检测和运营管理等功能。
智能路灯系统的设计与实现
智能路灯系统的设计与实现智能路灯系统是一种结合了智能化技术和照明技术的新型路灯系统，通过引入各种先进的传感器、通信技术以及智能控制算法，实现对路灯的自动控制和管理。
它不仅能够实现节能减排的目标，还能够提高路灯的使用寿命、提升道路安全性和智能化管理水平。
一、智能路灯系统的设计原理智能路灯系统的设计可以分为硬件和软件两个方面。
在硬件方面，需要考虑路灯的照明效果、节能性能以及系统的可靠性。
在软件方面，需要设计智能控制算法、建立数据传输和处理模块，并且实现对路灯的远程监控和管理。
在智能路灯系统的设计中，首先需要选择适合的传感器来感知环境的变化，如光照传感器、温湿度传感器、噪声传感器等。
这些传感器可以实时监测环境参数的变化，并利用数据传输模块将数据传输至后台服务器进行处理。
同时，系统还需考虑使用节能的LED灯作为照明光源，通过对光照强度、光色等参数的调节，实现智能控制，从而提高能源利用效率。
其次，智能路灯系统需要具备远程监控和管理功能。
通过使用通信模块，可以实现对路灯状态的实时监控和控制。
同时，利用云平台的支持，可以实现对整个路灯系统的集中式管理，如路灯开关、亮度调节、故障检测等操作都可以通过后台系统进行远程控制和管理。
这样一来，不仅能够方便运营管理人员进行实时操作，还能够大大降低维护成本和提高工作效率。
二、智能路灯系统的实现步骤1. 硬件设计与组装首先，需要根据系统需求设计并选购合适的传感器、控制模块以及通信模块。
之后，需要进行硬件组装和安装，包括将传感器固定在路灯中、安装控制和通信模块等。
这一步骤的关键在于确保硬件的稳定性和可靠性，以保证系统正常运行。
2. 软件开发与编程接下来，需要进行软件开发与编程。
包括建立数据传输和处理模块，开发智能控制算法，实现远程监控和管理功能等。
此外，还需要开发用户端App或者Web端界面，方便管理人员对路灯系统进行操作和监控。
3. 网络配置和实验测试在系统开发完成后，需要进行网络配置和实验测试。
基于物联网技术的智能路灯管理系统设计
基于物联网技术的智能路灯管理系统设计智能路灯管理系统是一种基于物联网技术的智能化管理系统，它通过物联网传感器和智能算法，实现对路灯的远程监控、自动调光、故障报警等功能，为城市提供更高效、更节能的路灯管理。
随着城市化进程的加快，城市道路日益增多，路灯的数量也大幅增加。
传统的路灯管理模式存在一些问题，比如维护成本高、能源消耗大、管理不便等。
而基于物联网技术的智能路灯管理系统，可以充分利用现代信息技术，提高路灯管理的效率和智能化水平。
首先，智能路灯管理系统通过安装在路灯上的物联网传感器获取路灯当前的亮度、温度、湿度等信息，并将这些数据传输到云端服务器进行分析和处理。
通过对数据的分析，可以实时监测路灯的工作状态，例如是否正常运行、是否需要维修等。
同时，系统还能自动根据环境光强度调节路灯的亮度，保证亮度在适宜范围内变化，有效节省能源。
其次，智能路灯管理系统可以实现远程监控和控制。
通过云服务器，路灯管理人员可以远程对路灯进行监控和控制。
当出现路灯故障或异常时，系统会自动发送报警信息给管理人员，并显示故障的具体位置，方便及时维修。
同时，管理人员可以通过手机、电脑等终端设备对路灯进行远程调光、开关等操作，大大提高了路灯的管理效率。
另外，智能路灯管理系统还具备数据分析和决策支持的功能。
系统可以对路灯的工作数据进行分析和统计，例如路灯的使用时长、能耗情况等，帮助管理人员了解路灯的工作情况和效果，并提供决策支持。
基于分析结果，管理人员可以优化路灯的管理策略，比如调整路灯的亮度范围，合理安排维护计划等，以实现更科学的路灯管理。
智能路灯管理系统设计的关键是物联网传感器的选用和云端服务器的搭建。
传感器需要具备高精度、高可靠性和低功耗等特点，以确保数据的准确性和稳定性。
同时，云端服务器需要具备强大的计算和存储能力，能够处理大量的数据，并提供实时的监控和控制功能。
在实际应用中，智能路灯管理系统可以帮助城市节约能源消耗，减少管理人员的工作负担，提高路灯管理的效率。
智慧城市下的智能路灯管理系统设计
智慧城市下的智能路灯管理系统设计随着城市的不断发展和变化，人们对城市的要求也越来越高。
城市的高效、便捷、绿色和人性化成为了城市建设和管理的重要目标。
智慧城市的概念由此应运而生，它通过信息技术的应用和城市系统的智能化改造，实现城市的智能化、绿色化和便捷化。
而智能路灯管理系统作为智慧城市建设中的重要组成部分，具有非常重要的地位和作用。
一、智能路灯管理系统的意义传统的路灯只能完成照明的功能，无法对城市的环境、交通、治安等问题进行有效的管理和监控。
而智能路灯管理系统则完全不同，它能够对路灯的能耗、亮度、照明范围等进行精准管理和控制。
同时，智能路灯管理系统还能够实现路灯的监控和报警，监测城市环境的各项指标，同时对交通和治安进行智能化管控。
因此，智能路灯管理系统的意义在于：1. 提高城市能源利用效率：智能路灯管理系统可以通过光控、温控、时间控等方式，实现路灯的自动控制和调节，从而降低城市能源的消耗，提高城市能源利用效率。
2. 提高城市环境质量：智能路灯管理系统可以监测城市环境指标，如空气质量、声音等级、温度湿度等，实时获取城市的环境状态，并根据实际情况自动调节路灯亮度和照明范围，从而提高城市的环境质量。
3. 提高城市交通安全性：智能路灯管理系统可以通过交通控制，对城市的路况和车辆进行监控和管理，从而提高城市的交通安全性。
4. 提高城市治安防范能力：智能路灯管理系统可以通过视频监控和报警功能，实现对城市的治安情况进行实时监测和预警，从而提高城市的治安防范能力。
二、智能路灯管理系统的设计要素智能路灯管理系统的设计需要考虑多方面的因素，如硬件设备、软件系统、数据传输、数据存储等。
以下是智能路灯管理系统的设计要素：1. 硬件设备：智能路灯管理系统需要配备多款硬件设备，如路灯控制器、环境监测器、摄像头等，以实现对路灯、环境、交通、治安等方面的全面管理和监控。
2. 软件系统：智能路灯管理系统需要配备完备的软件系统，包括路灯控制软件、环境监测软件、交通管制软件、报警软件等，以实现对路灯的远程控制、监测、报警等动作。
智慧路灯监测管理系统设计方案
智慧路灯监测管理系统设计方案一、引言智慧路灯监测管理系统是一种利用物联网技术对城市道路上的路灯进行实时监测和管理的系统。
通过智能传感器、通信设备和云平台等技术手段，实现对路灯的能耗、亮度、故障等信息进行监测和控制，提高路灯的能效和管理效率，同时为城市居民提供更加舒适、安全的路灯照明环境。
本文将从系统架构、功能模块等方面进行设计方案的详细阐述。
二、系统架构智慧路灯监测管理系统的整体架构可分为三层：感知层、传输层和应用层。
1. 感知层：感知层主要包括路灯传感器、视频监控设备等，用于采集路灯的亮度、能耗、故障等信息。
2. 传输层：传输层主要通过物联网技术将感知层采集到的信息传输到云平台。
传输方式可以采用无线通信技术，如Wi-Fi、NB-IoT等。
3. 应用层：应用层是整个系统的核心，主要包括云平台和系统管理终端。
云平台用于接收、存储和处理传感层的数据，提供数据分析、决策支持等功能；系统管理终端用于对路灯进行远程监控和管理。
三、功能模块1. 数据采集模块：负责采集路灯的亮度、能耗、故障等信息，并将数据传输到云平台。
该模块可以通过安装在路灯杆上的传感器实现。
2. 数据传输模块：负责将采集到的数据通过物联网技术传输到云平台。
传输方式可以采用无线通信技术，如Wi-Fi、NB-IoT等。
3. 数据存储与管理模块：负责接收、存储和管理云平台上的数据。
该模块可以采用分布式数据库技术，实现数据的高效存储和管理。
4. 数据分析与决策支持模块：负责对采集到的数据进行分析和处理，提供决策支持。
该模块可以利用数据挖掘和机器学习等技术，实现路灯能耗预测、故障检测、节能调度等功能。
5. 远程监控和管理模块：负责对路灯进行远程监控和管理。
通过系统管理终端可以实时监测路灯的状态、进行亮度调节、故障排查等操作。
四、系统优势1. 节能减排：通过对路灯能耗进行实时监测和分析，系统可以优化路灯的能效，减少能源浪费，实现节能减排的目标。
2. 故障检测与维护：系统能够及时发现路灯的故障，并通过远程监控和管理进行维护。
智慧路灯设计简析
智慧路灯设计简析智慧路灯是一种利用先进的技术手段来提高路灯的能效和功能的新型路灯系统。
它不仅可以提供良好的照明效果，还能实现智能化的控制和管理，为城市的交通和居民的生活带来诸多便利和效益。
本文将对智慧路灯的设计进行简析，包括其原理、功能和优势等方面的内容。
一、智慧路灯的原理智慧路灯的原理主要包括以下几个方面：1. 光感应原理：智慧路灯通过光感应器感知周围的光照强度，根据设定的亮度阈值自动调节灯光的亮度。
这样可以在夜晚提供适宜的照明效果，同时节省能源。
2. 周边环境感知原理：智慧路灯还可以通过传感器感知周边的环境信息，如温度、湿度、噪音等，从而实现对环境的实时监测和分析。
这些数据可以用于城市的环境管理和交通流量控制等方面。
3. 无线通信原理：智慧路灯通过无线通信技术与中心控制系统进行连接，实现对路灯的远程监控和管理。
中心控制系统可以根据实时数据对路灯进行调整和优化，提高路灯的使用效率和寿命。
二、智慧路灯的功能智慧路灯具有多种功能，主要包括以下几个方面：1. 自动调光功能：智慧路灯可以根据光照强度自动调节灯光的亮度，以达到节能的目的。
在夜间光照较弱时，路灯会自动调亮，提供良好的照明效果；而在白日或者光照较强时，路灯会自动调暗或者关闭，节省能源。
2. 远程监控功能：智慧路灯可以通过无线通信与中心控制系统进行连接，实现对路灯的远程监控和管理。
中心控制系统可以实时监测路灯的工作状态、能耗情况和故障信息等，并及时进行处理和维修。
3. 环境感知功能：智慧路灯配备了各种传感器，可以感知周边的环境信息，如温度、湿度、噪音等。
这些数据可以用于城市的环境监测和管理，为城市的环境改善和交通流量控制等提供参考依据。
4. 安全监控功能：智慧路灯可以搭载摄像头和监控设备，实现对道路和周边环境的实时监控。
这样可以提高城市的安全性，减少交通事故的发生，并协助警方进行犯罪侦查和治安维护。
5. 数据分析功能：智慧路灯可以采集和分析大量的实时数据，如交通流量、人流量等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
路灯智能管理解决方案
中照成功开发了无电解电容的电子镇流器，在此基础上，与美国 Echelon公司及法国Streetlight.vision公司资源结合，并联手中国电 信，推出了GIS路灯管理系统，适用于各种类型的光源。 这是一个一站式服务的系统，您只要有一台PC或PAD等编辑工具，就 随时随地可以实现对路灯的监控。通过中照，您将以最简单的方式，体 验最高效的节能。
ID
Install the
适合短时间大范围同时安装
安装工人不需要任何网络知识 无需专家指挥
ID （由安装工人粘贴）
远程配置
远程导入数据 管理人员不需要去现场采样
实时控制
根据特殊照明情况调节输出光 通。如城市隧道照明场合，为 了避免进入或离开隧道时视觉 上的不适应，单独调节隧道口 的路灯，让其光通缓变。
Zigbee无线控制
• • • • • • • 传输距离<100m 传输速率10K~250Kbit 延迟低10ms级 组网复杂 多级中继 链路复杂度高 故障诊断困难 各厂商产品之间不兼容 容易受到气候干扰:雨雪粉尘温湿度 • • • • • • • • •
Lonworks PLC控制
传输距离>1Km 传输速率5.4Kbit 延迟100ms级 组网简单 通常2-3级中继 故障诊断容易 专用设备 Lonwork协议产品全部兼容 不受天气影响 主要应用方向: 楼宇控制 道路(隧道)照明控制 数据采 集
LED路灯
• • • • • 超长寿命 10万小时 灯具环保 无汞无铅 光电转化效率高 无噪声 无辐射 可消除眩光效应 • • • • •
PLC-LED电子镇流器
无电解电容专利技术 设计寿命10年 效率90%+ 功率因数95%+ 内置电能芯片 实时检测工作状态 电力载波通讯 无级调光 恒功率输出
方案比较
调光比
ON/80% 70%
节省 22% 32%
60% 50%
60% OFF/0%
44% 50%
44% -
通过日程表控制
00:00～5:00
5:00～6:00 6:00~7:00
其他(传感或一组灯
方便安装
安装简单 不需要专家在场指挥
镇流器可以安装在灯柱或灯具内
故障
终端界面
在世界任何地点访问现场设备
当路灯出现故障时，系统维护人员 能够通过他们的手机或者电子邮件 收到报警信息。
互联网
运营商可以随时随地的、安全地 访问网站以检查系统状况。
无线网络
现场
5/2/12
PLC路灯节能系统控制箱
20
如何节能减排
△更换高效电子镇流器
△ 电力载波通信智能路灯管理系统
△ 精英团队为您量身定制节能调控方案
• • • • • • •
无需重新布线 单灯控制 自由组网 智能中继 安装步骤简单 任意分区管理 适应各种天气和地形
电力载波控制优势
不局限于某种光源
与未来的技术兼容 可采用分期实施的方法 高压钠灯 LED 卤素灯 无极灯等
一个多功能的城市级网络
很容易的增加将来需要的传感设备 交通量 环境等等数据采集 独立于广域网 可增加新的服务而无需改变基础架构
电解电容寿命 薄膜电容寿命
LonWorks
√ LonWorks是国际上应用非常广泛的一种PLC技术，在LonMark International 标准化组织的规范下，LonWorks技术已经在多个国家的智能路灯管理中得到应 用。 √ LonMark International是一个国际标准化组织，为PLC技术制定执行标准和应 用规范，在2009年12月出台了户外照明控制标准，规定了用于路灯控制所需要 的控制变量和环境，使PLC应用于户外照明有了一个统一的规范，对系统的管 理、维护、升级具有非常重要的意义。 √ 在LonMark的推动下，Lonworks技术现在已经被采纳为多个国家和国际组织 的标准，包括：
∽ 1. 国际标准，ISO/IEC 14908 ∽ 2. 欧洲标准，EN 14908 ∽ 3. 中国国家标准性指导文件，GB/Z 20177 ∽ 4. 美国国家标准，ANSI/CEA 709
PLC(power line communication)
目前路灯节能改造首选电力载波 电力载波技术的优点：
通过网站服务器，管理人员可以诊断 故障和进行系统维护。此外，操作人 员通过服务器可以远程地控制每盏路 灯等功能。
……
管理员账户(最高权限)
添加、删除账户 管理PLC控制器、路灯节点 路灯寿命分析、报表 报警 其他
维护人员账户(普通权限)
实时控制 故障分析 节能数 灯源寿命 其他
其他账户
其他账户权限均由管理员账户进行 分配和指定，以便灵活管理
根据特殊路段设定输出光通。 如在某一路段发生事故时，输 出最大光通，以便事故处理， 同时提高道路安全。
路灯控制与数据分析
记录并报告每盏路灯的能源使用情况以及 工作了多长时间； 控制光照亮度不仅仅节省了大量的能源 消耗，还延长了路灯的使用寿命，从而 降低了替换成本。
终端界面
安装门户网站（或予托管），并设置安全级别权限，保证系统安全、稳定工作
传统电感镇流器
• • • • • 效率相对较低 功率因数低 无法无级调光 无检测功能 无法做到恒功率输出 • • • • • •
PLC-HID电子镇流器
无电解电容专利技术 延长使用寿命 效率95%+ 功率因数95%+ 内置电能芯片，实时检测工作状态 电力载波通讯功能 无级调光 恒功率输出
节能组合
智能路灯管理系统
开放式路灯智能管理系统
实时控制 更安全 更节能 减少维护
系统框架
区域控制器 道路 节能电柜
PLC
电源
7:22 PM
8:21 AM
ON 50 % OFF
3G/WIFI/GPRS
服务
控制中心数据库
TCP/IP
终端
如何节能
调光功能 控制方式 说明 时间
18:00～20：00 20:00～22:00 22:00～00:00
终端界面
市政工作人员使用PLC路灯节能系统企业级监控软件远程控制灯的开关、分析路 灯工作状况以及识别哪一盏灯出现故障。
正常显示
路灯的状态：亮度、电流、电压、功率因 数、运行时间、能耗温度等
正常
几乎立即识别路灯故障，维修小组不再需要 每晚巡视那些不能工作的路灯，从而减少了 外出开车的时间，只需要更少的车辆，减少 维护成本。
