AS5510线性霍尔传感器IC

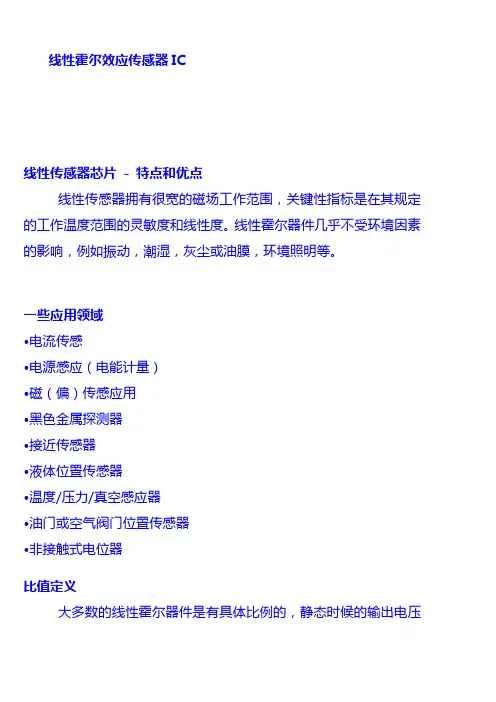

线性霍尔效应传感器IC
线性霍尔效应传感器IC线性传感器芯片- 特点和优点线性传感器拥有很宽的磁场工作范围，关键性指标是在其规定的工作温度范围的灵敏度和线性度。
线性霍尔器件几乎不受环境因素的影响，例如振动，潮湿，灰尘或油膜，环境照明等。
一些应用领域•电流传感•电源感应（电能计量）•磁（偏）传感应用•黑色金属探测器•接近传感器•液体位置传感器•温度/压力/真空感应器•油门或空气阀门位置传感器•非接触式电位器比值定义大多数的线性霍尔器件是有具体比例的，静态时候的输出电压（典型值是二分之一的电源电压），灵敏度与电源电压成正比。
例如，一个霍尔器件的电源电压为5V，在没有外加磁场的情况下，器件的静态输出为2.5V，并且以1.5mV/GS的比率变化。
如果电源电压变为5.5V，静态输出变为2.75V，并且以1.75mV/GS的比率变化。
线性器件特性早期的线性比例式装置的使用单校准线性霍尔元件电流感应线性霍尔效应器件对电流检测来说是理想的，可以精确的测量由几毫安到几千安培的电流值。
电流通过导体将产生一个大约每6.9GS/mA的自由空间磁场。
因为一个霍尔器件的测量范围是有限的，所以，需要配置检测电路使被测量的电流强度范围是在器件允许的范围内。
大电流测量对于大电流的产品来说，线性霍尔能够在不使用加强外部电场和不加磁环和线圈的情况下，通过感应总磁场产生的一个分信号，来提供一个可用的输出。
对于低电流的产品，需要外加一个环形线圈来增加可检测磁场的范围。
理想情况下，考虑了信号与噪声的比例问题，磁场强度要在100GS以上。
在芯片表面的磁通量密度可以计算为：B ≈I/4πr或者I ≈4πrBB：磁场强度，单位：高斯；I：电流强度，单位：安培r：由导线的中心到器件芯片的距离，单位：英寸例1：导线的半径0.25英寸，加上0.1英寸空气间隙，2000安培的电流。
B≈2000/4.40≈445G。
例2：导线的半径0.15英寸，加上0.1英寸空气间隙，300安培的电流。
SS490系列线性霍尔效应传感器芯片说明书
SS490SERIESLinear Hall-effect Sensor ICsDESCRIPTIONThe SS490 Series are small, versatile, linear Hall-effect devices that are operated by the magnetic field from a permanent magnet or an electromagnet. The ratiometric output voltage is set by the supply voltage and varies in proportion to the strength of the magnetic field. The integrated circuitry provides increased temperature stability and sensitivity. Laser-trimmed, thin film resistors provide high accuracy (null to ±%, sensitivity up to ±3%) and temperature compensation.They respond to either positive or negative Gauss, monitoring either or both magnetic poles. The quad Hall sensing element minimizes the effects of mechanical or thermal stress on the output. The positive temperature coefficient of the sensitivity (+0.02%/°C typical) helps compensate for the negative temperature coefficients of low-cost magnets, providing a robust design over a wide temperature range. Rail-to-rail operation (over full voltage range) provides a more usable signal for higher accuracy. These products have an operating temperature range of -40°C to 150°C [-40°F to 302°F], appropriate for industrial and automotive environments.PORTFOLIOHoneywell offers a variety of linear Hall-effect sensor ICsfor potential use in many applications. To view the entire product portfolio, click here.005843Issue 4FEATURES• Linear output for circuit design flexibility• Quad-Hall IC design minimizes mechanical stress effects• Responds to either positive or negative Gauss• Uses 7 mA at 5 Vdc for energy efficiency• Single current sinking or current sourcing output• Rail-to-rail operation provides more usable signal for higher accuracy• Temperature-compensated magnetics help provide stable operation over a wide temperature range of -40°C to 150°C [-40°F to 302°F]The SS490B versions offer cost-effective sensing solutions with wider null and sensitivity tolerances, and a wider drift over temperature than the SS490A higher performance products. Both the SS490A and SS490B versions have a typical sinking or sourcing output of 1.5 mA continuous, use 7 mA supply current at 5.0 V at 25°C [77°F], and provide predictable performance over the full temperature range. For design flexibility, these products are available in the following flat TO-92 package styles:• SS4XX: Straight standard leads, bulk pack• SS4XX-L: Straight long leads, bulk pack• SS4XX-T2: Formed leads, ammopack tape-in-box• SS4XX-T3: Straight standard leads, ammopack tape-in-box• SS4XX-SP: Surface mount, pocket tape and reelPOTENTIAL APPLICATIONS• Basic current sensing for motor load monitoring, detection• Anti-tampering magnetic field sensor in smart remote utility meters• Pump control in heavy-duty equipment and household appliances• Simple linear or angular displacement sensing• Handlebar/throttle position sensing in e-bikes and scooters• Current sensing in appliances• Speed adjustment trigger in tools and appliances• Magnetic code reading in safes, security and building access control systemsNOTICEThe magnetic field strength (Gauss) required to cause the switch to change state (operate and release) will be as specified in the magnetic characteristics. To test the switch against the specified limits, the switch must be placed in a uniform magnetic field.NOTICEAbsolute maximum ratings are the extreme limits the device will momentarily withstand without damage to the device. Electrical and mechanical characteristics are not guaranteed if the rated voltage and/or currents are exceeded, nor will the device necessarily operate at absolute maximum ratings.FIGURE 3. TRANSFER CHARACTERISTICS: TYPICAL OUTPUT VOLTAGE2.50.5Magnetic Range (Gauss)-400-200200400V o l t a g e (V )4.5 2.50.5Magnetic Range (Gauss)-640-320320640V o l t a g e (V )4.52.50.5Magnetic Range (Gauss)-800-400400800V o l t a g e (V )4.5SS495XSS494XSS496XFIGURE 1. BLOCK DIAGRAMFIGURE 2. MAXIMUM SUPPLY VOLTAGE VS TEMPERATUREsupply (+)Ambient Temperature (°C [°F])[257]V o l t a g e (V )[302]FIGURE 4. SS490 SERIES FLAT TO-92-STYLE MOUNTING AND DIMENSIONAL DRAWINGS (FOR REFERENCE ONLY: MM/[IN].)A. Straight Standard Leads Sensor IC, Bulk PackB. Straight Long Leads Sensor IC, Bulk PackNote: Ensure the minimum hole size in the PCB is 0,68 mm [0.027] dia. based on the IPC 2222 Level B standard.C. Formed Leads Sensor IC, Ammopack Tape-in-BoxD. Straight Leads Sensor IC, Ammopack Tape-in-Box (See Figure 5.A. for individual sensor IC dimensions.)FIGURE 5. SS490 SERIES FLAT TO-92-STYLE MOUNTING AND DIMENSIONAL DRAWINGS (CONTINUED)E. Surface Mount Sensor IC, Pocket Tape and ReelArbor hole1,70Section A-ATop cover tapeSS49X-T2SS49X-T3NOTICEProducts ordered in bulk pack (plastic bag) may not have perfectly straight leads as a result of normal handling and shipping operations. Please order a tape packaging option forapplications requiring straight leads.005843-4-EN | 4 | 05/22WARRANTY/REMEDYHoneywell warrants goods of itsmanufacture as being free of defective materials and faulty workmanship during the applicable warranty period. Honeywell’s standard product warranty applies unless agreed to otherwise by Honeywell in writing; please refer to your order acknowledgment or consult your local sales office for specific warranty details. If warranted goods are returned to Honeywell during the period ofcoverage, Honeywell will repair or replace, at its option, without charge those items that Honeywell, in its sole discretion,finds defective. The foregoing is buyer’s sole remedy and is in lieu of all other warranties, expressed or implied, including those of merchantability and fitness for a particular purpose. In no event shall Honeywell be liable for consequential, special, or indirect damages.While Honeywell may provide application assistance personally, through ourliterature and the Honeywell web site, it is buyer’s sole responsibility to determine the suitability of the product in the application.Specifications may change without notice. The information we supply isbelieved to be accurate and reliable as of this writing. However, Honeywell assumes no responsibility for its use.m WARNINGPERSONAL INJURYDO NOT USE these products as safety or emergency stop devices or in any other application where failure of the product could result in personal injury.Failure to comply with theseinstructions could result in death or serious injury.m WARNINGMISUSE OFDOCUMENTATION•The information presented in this product sheet is for reference only. Do not use this document as a product installation guide.•Complete installation, operation, and maintenance information is provided in the instructions supplied with each product.Failure to comply with theseinstructions could result in death or serious injury.HoneywellAdvanced Sensing Technologies 830 East Arapaho Road Richardson, TX 75081FOR MORE INFORMATIONHoneywell Advanced SensingTechnologies services its customers through a worldwide network of sales offices and distributors. For application assistance, current specifications, pricing or the nearest Authorized Distributor, visit our website or call:USA/Canada +1 302 613 4491Latin America +1 305 805 8188Europe +44 1344 238258Japan +81 (0) 3-6730-7152Singapore +65 6355 2828Greater China +86 4006396841。
霍尔磁传感器在智能电表防窃电系统上的应用
霍尔磁传感器在智能电表防窃电系统上的应用
• •
传感器专家网选用的产品为霍尔磁传感器
SL353LT，一般会要求在一个电能表上安 装三个磁传感器，用于检测xyzz三个轴方 向上的磁场情况，SL353LT霍尔磁传感器 ，是一款小型、灵敏通用的、数字全极霍 尔传感器，其功耗极低，仅1.8微安，非常 适用于智能电表的应用。
深圳市铭之光电子技术有限公司
传感器专家网
霍尼韦尔SL353系列传感器是小型、灵敏通用的、 数字全极霍尔传感器，它可以响应永久磁体或电 磁铁等产生的磁场，SL353系列霍尔传感器反应 灵敏，针对低功耗要求的应用而设计，它可以响 应磁南极或北极，不需要极性确认，更容易集成 到系统中去，大大降低了系统成本。
深圳市铭之光电子技术有限公司
传感器专家网
霍尔流I从A到B通 过该片。在洛仑兹力的作用下，I的电子流在通过 霍尔半导体时向一侧偏移，使该片在CD方向上产 生电位差，这就是所谓的霍尔电压。
霍尔电压随磁场强度的变化而变化，磁场越强，
电压越高，磁场越弱，电压越低。霍尔电压值很
小，通常只有几个毫伏，但经集成电路中的放大
器放大，就能使该电压放大到足以输出较强的信 号。
深圳市铭之光电子技术有限公司
传感器专家网
若使霍尔集成电路起传感作用，需要用机械的方法
来改变磁场强度。下图所示的方法是用一个转动 的叶轮作为控制磁通量的开关，当叶轮叶片处于 磁铁和霍尔集成电路之间的气隙中时，磁场偏离 集成片，霍尔电压消失。这样，霍尔集成电路的 输出电压的变化，就能表示出叶轮驱动轴的某一 位置，利用这一工作原理，可将霍尔集成电路片 用作用点火正时传感器。霍尔效应传感器属于被 动型传感器，它要有外加电源才能工作，这一特 点使它能检测转速低的运转情况。
霍尔磁传感器在智能电表防窃电系统上的应用
SL353系列霍尔传感器有两个子型号，SL353LT 和SL353HT，两个型号最低只需2.2V供电。 SL353系列针对低功耗、电池供电的移动应用， 其中SL353LT平均电流在2.8VDC供电时约1.8uA ，同时SOT-23的封装，减小了PCB板空间，及降 低了整个应用的成本。
深圳市铭之光电子技术有限公司 传感器专家网
若使霍尔集成电路起传感作用，需要用机械的方法 来改变磁场强度。下图所示的方法是用一个转动 的叶轮作为控制磁通量的开关，当叶轮叶片处于 磁铁和霍尔集成电路之间的气隙中时，磁场偏离 集成片，霍尔电压消失。这样，霍尔集成电路的 输出电压的变化，就能表示出叶轮驱动轴的某一 位置，利用这一工作原理，可将霍尔集成电路片 用作用点火正时传感器。霍尔效应传感器属于被 动型传感器，它要有外加电源才能工作，这一特 点使它能检测转速低的运转情况。
深圳市铭之光电子技术有限公司 传感器专家网
霍尼韦尔SL353系列传感器是小型、灵敏通用的、 数字全极霍尔传感器，它可以响应永久磁体或电 磁铁等产生的磁场，SL353系列霍尔传感器反应 灵敏，针对低功耗要求的应用而设计，它可以响 应磁南极或北极，不需要极性确认，更容易集成 到系统中去，大大降低了系统成本。 此低功耗的SL353系列霍尔传感器采用双极 CMOS技术和一个定时电路，它在只是在很短的 时间内上电工作，而工作周期的其他时间则关闭 电源，从而大大减小了平均电源功耗。
智能电表是智能电网的智能终端设备，与传统的电 表相比，智能电表除了具备基本用电量的计量功 能以外，为了适应智能电网和新能源的使用它还 具有用电信息存储、双向多种费率计量功能、用 户端控制功能、多种数据传输模式的双向数据通 信功能以及防盗、防窃电等智能化的功能。

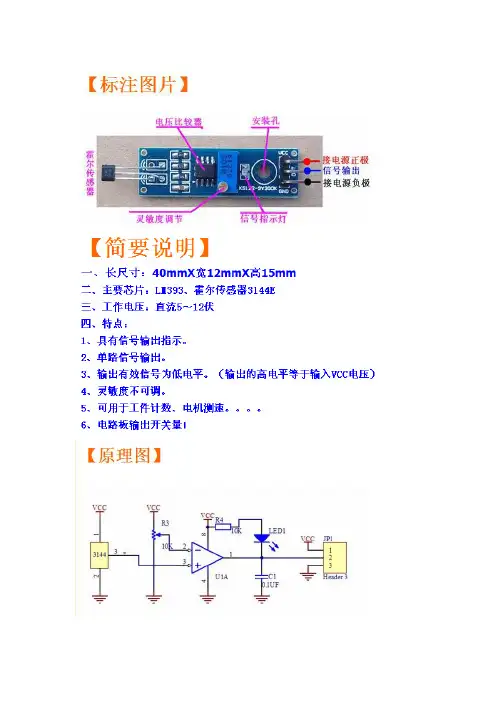

霍尔传感器(3144E)
/********************************************************************汇诚科技实现功能:此版配套测试程序使用芯片：AT89S52晶振：11.0592MHZ波特率：9600编译环境：Keil作者：zhangxinchunleo网站：淘宝店：汇诚科技【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！*********************************************************************/ /********************************************************************说明：1、当测量浓度大于设定浓度时，单片机IO口输出低电平*********************************************************************/ #include //库文件#define uchar unsigned char//宏定义无符号字符型#define uint unsigned int //宏定义无符号整型/********************************************************************I/O定义*********************************************************************/ sbit LED=P1^0; //定义单片机P1口的第1位（即P1.0）为指示端sbit DOUT=P2^0; //定义单片机P2口的第1位（即P2.0）为传感器的输入端/********************************************************************延时函数*********************************************************************/ void delay()//延时程序{uchar m,n,s;for(m=20;m>0;m--)for(n=20;n>0;n--)for(s=248;s>0;s--);}/********************************************************************主函数*********************************************************************/ void main(){while(1) //无限循环{LED=1; //熄灭P1.0口灯if(DOUT==0)//当浓度高于设定值时，执行条件函数{delay();//延时抗干扰if(DOUT==0)//确定浓度高于设定值时，执行条件函数{LED=0; //点亮P1.0口灯}}}}/********************************************************************结束*********************************************************************//********************************************************************汇诚科技实现功能:0~9999计数器使用芯片：AT89S52晶振：11.0592MHZ波特率：9600编译环境：Keil作者：zhangxinchunleo网站：淘宝店：汇诚科技【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！******************************************************************/#include#define uchar unsigned char#define uint unsigned intuchar duan[10]={0xc0,0Xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //所需的段的位码//uchar wei[4]={0XEf,0XDf,0XBf,0X7f}; //位的控制端(开发板) uchar wei[4]={0X80,0X40,0X20,0X10}; //位的控制端(仿真) uint z,x,c,v, date; //定义数据类型uint dispcount=0;/******************************************************************延时函数******************************************************************/void delay(uchar t){uchar i,j;for(i=0;i {for(j=13;j>0;j--);{ ;}}}/**********************************************************************数码管动态扫描*********************************************************************/void xianshi(){/*****************数据转换*****************************/z=date/1000; //求千位x=date%1000/100; //求百位c=date%100/10; //求十位v=date%10; //求个位P2=wei[0];P0=duan[z];delay(50);P2=wei[1];P0=duan[x];delay(50);P2=wei[2];P0=duan[c];delay(50);P2=wei[3];P0=duan[v];delay(50);}/*************************************************************************中断函数**************************************************************************/ void ExtInt0() interrupt 0 //中断服务程序{dispcount++; //每按一次中断按键，计数加一if (dispcount==9999) //计数范围0-9999{dispcount=0;}}/*************************************************************************主函数**************************************************************************/ void main(){TCON=0x01; //中断设置IE=0x81;while(1){date=dispcount;xianshi();}}/********************************************************************结束*********************************************************************/。
西格玛微电子研究所砷化镓霍尔传感器介绍
产品发展方向及发展策略
• 产品发展策略：
– 客户要求产品性能在我公司产品范围内的， 我公司可根据客户需求进行设计生产； – 我们这个新兴企业将不会仅仅凭借低劳动成 本优势，而是靠提供创造性问题解决方案来 参与国际竞争，着力提高新兴企业的活力， 利用极强的创新能力开发拥有自主知识产权 的产品，并走向世界。
– 直流无刷电机使用永磁转子，在定子的适当位置放置所需数量 的霍尔器件，它们的输出和相应的定子绕组的供电电路相连。 当转子经过霍尔器件附近时，永磁转子的磁场令已通电的霍尔 器件输出一个电压使定子绕组供电电路导通，给相应的定子绕 组供电，产生和转子磁场极性相同的磁场，推斥转子继续转动。 到下一位置，前一位置的霍尔器件停止工作，下位的霍尔器件 导通，使下一绕组通电，产生推斥场使转子继续转动。如此循 环，维持电机的工作。 – 霍尔式无刷电动机取消了换向器和电刷，而采用霍尔元件来检 测转子和定子之间的相对位置，其输出信号经放大、整形后触 发电子线路，从而控制电枢电流的换向，维持电动机的正常运 转。由于无刷电动机不产生电火花及电刷磨损等问题，所以它 在录像机、CD唱机、光驱等家用电器中得到越来越广泛的应用。
N = npt ⇒n = N / pt
线性霍尔
f n = 60 22
N S
磁铁
霍尔传感器应用
－－－在汽车上的应用
• 霍尔传感器的汽车应用较为广泛，尤其是高档汽车，和越来对安全要 求高的汽车，总体需要一下位置，其中点火定时是需要高温工作（这 个产品已经设计结束，投入生产还需要时间）
– – – – – – – – – – – – 无接触电压表； 风挡刮水器； 风扇无刷电机； 风门控制； 传动速率传感； 燃油泵无刷电机； 方向盘位置传感； 脚踏板位置传感； 悬挂系统； 反锁制动系统； ห้องสมุดไป่ตู้引控制； 点火定时（该产品是高温霍尔传感器）。
昆泰芯微电子科技有限公司 KTH1621系列霍尔开关传感器产品说明书
1产品特点●低功耗●-5Hz 版本：**********●-20Hz 版本：**********●宽工作电压范围：1.6V~5.5V ●磁场阈值可选（Bop ）--33Gs 最低阈值--46Gs 最高阈值●单N 极磁场检测●CMOS 推挽输出●封装：SOT-23-3LSOT-553TO-92S●工作温度范围：-40℃~85℃●卓越的ESD 性能：HBM 8KV ●符合RoHS 标准2典型应用●笔记本电脑和平板电脑开关检测●TWS 耳机、手机●电子锁、阀门位置检测●水表、气表、流量计●非接触式检测3应用电路原理图注：为了滤除芯片电源端的噪声，电源和地之间需连接一个1μF 电容，且电容尽量接近VDD 引脚。
4概述KTH1621是一款低功耗霍尔开关传感器，专为空间紧凑系统和电池电量敏感系统而设计。
该芯片可以提供多种磁场阈值、开关工作频率和封装形式以适配各种应用。
当施加的N 极磁感应强度超过工作点B OP 时，芯片输出低电平，且保持低电平。
直到N 极磁感应强度低于释放点B RP 时，芯片输出高电平。
芯片内置温度补偿电路，时钟逻辑电路，保证芯片稳定的工作点和开关频率。
芯片可以以极低的电流消耗，提供单N 极磁响应。
KTH1621可以在1.6V 至5.5V 的供电电压范围内工作，并采用标准的SOT-23-3L 、SOT-553和TO-92S封装。
SOT-23-3LSOT-553TO-92S5引脚定义和标记信息SOT-23-3L引脚结构引脚名称引脚序号VDD4OUTPUT5GND2NC1，3TO-92S67开关输出特性如下图，当磁铁南极靠近芯片顶部时，磁感线由芯片底部向顶部穿过，认为此时磁感应强度B为正；当磁铁北极靠近芯片顶部时，磁感线由芯片顶部向底部穿过，认为此时磁感应强度B为负。
如下图，KTH1621对磁感线由芯片顶部向芯片底部穿过的磁场敏感。
输出特性8产品型号构成10参考工作条件(@TA=+25℃，除特别说明外)11电参数(@TA=+25℃，V DD=1.8V除特别说明外)13性能曲线图KTH1621XH系列（高阈值版本）磁场阈值vs.供电电压@T A=25℃磁场阈值vs温度@VDD=1.6磁场阈值vs温度@VDD=1.8V磁场阈值vs温度@VDD=5.5 KTH1621XL系列（低阈值版本）磁场阈值vs.供电电压@T A=25℃磁场阈值vs温度@VDD=1.6V磁场阈值vs温度@VDD=1.8V磁场阈值vs温度@VDD=5.5V KTH1621SX系列（低速版本）KTH1621T X系列（典型版本）平均工作电流vs.供电电压@T A=25℃平均工作电流vs.供电电压@T A=25℃14订货信息封装外形尺寸图SOT-23-3LSOT-553TO-92S。
TLC5510应用电路
TLC5510TLC5510是CMOS、8位、20MSPS模拟量转数字量的转换器（ADC），它采用半闪速结构（semi-flash architecture）。
单5V工作电源且功耗只有100mW（典型值）的功率。
内含采样和保持电路，具有高阻抗方式的并行接口和内部基准电阻。
与闪速转换器（flash converters）相比，半闪速结构减少了功率损耗和晶片尺寸。
通过在2步过程（2－step process）中实现转换，可以极大地减少比较器的数目。
转换数据的等待时间为2.5个时钟。
内部基准电阻使用VDDA可产生标准的2V满度转换范围。
为了实现此选项仅需外部跳线器，这样减小了对外部基准或电阻的需求。
差分线性度在25℃温度下为0.5LSB，在整个工作温度范围内的最大值是0.75LSB。
用差分增益1％和差分相位为0.7%可以规定动态特性范围。
8位的分辨率；5V单电源供电；最大转换速率: 每秒20兆采样数；可供封装: 24引脚TSSOP; 24引脚SOP；TLC5510可以完全替换SONY公司的CXD1175；模拟输入范围: TLC5510：2V满刻度范围; TL5510A：4V满刻度范围，微分线性度误差: ±0.5LSB Max（25℃）; ±0.75LSB Max（-20℃～75℃）；积分线性度误差: ±0.75LSB Max（25℃）; ±1LSB Max （-20℃～75℃）；低功耗: TLC5510：127.5mW（包含基准电阻的损耗）; TLC5510A：150mW（包含基准电阻的损耗）；应用电路如下上图为其应用电路功能框图８位高速A/D转换器TLC5510的应用1摘要：TLC5510是美国德州仪器（TI）公司生产的８位半闪速结构模数转换器，它采用CMOS工艺制造，可提供最小２０Msps的采样率。
可广泛用于数字ＴＶ、医学图像、视频会议、高速数据转换以及ＱＡＭ解调器等方面。
