第七~九讲 总线接口模块的设计要点
总线形式接口电路原理图设计

• 总线接口概述 • 总线接口电路设计基础 • 总线接口电路原理图绘制 • 总线接口电路仿真与调试 • 总线接口电路优化与改进
01
总线接口概述
总线接口定义
总线接口是指计算机内部或设备之间 用于数据传输的连接方式,通过总线 接口可以实现设备之间的数据交换和 通信。
总线接口通常由一组标准化的信号线 组成,用于连接多个设备,实设备 之间的数据传输和控制。
感谢观看
方案设计
根据需求分析,设计电路 方案,包括元件选择、电
路结构等。
仿真测试
通过仿真软件对电路原理 图进行测试和验证,确保
电路功能正确。
样品制作与测试
制作电路板样品,进行实 际测试和验证,确保满足
设计要求。
电路设计工具介绍
EDA工具
Electronic Design Automation,如AutoCAD、 OrCAD等,用于绘制原理图和PCB图。
信号的准确性和稳定性。
未来发展方向
集成化与小型化
随着集成电路技术的发展,总线接口电路将进一步向集成化和小型 化方向发展。
低功耗设计
随着对节能环保需求的增加,低功耗设计将成为总线接口电路的重 要发展方向。
高速传输与高带宽
随着数据传输速率的不断提高,总线接口电路将向高速传输和高带宽 方向发展。
THANKS
合理使用模板
利用原理图模板提高设计效率,减少重复绘制的工作量。
原理图绘制实例
UART总线接口电路原理图
SPI总线接口电路原理图
I2C总线接口电路原理图
实例1
实例2
实例3
04
总线接口电路仿真与调试
仿真工具介绍
01
单片机中的总线接口设计与应用

单片机中的总线接口设计与应用作为嵌入式系统中的重要组成部分,单片机在各种应用领域中发挥着重要的作用。
总线接口设计是单片机系统中不可忽视的一部分,他在单片机与其他外设之间起着桥梁的作用。
本文将探讨单片机中的总线接口设计与应用的相关内容。
一、总线接口概述总线接口是单片机与外设之间进行数据交换的通信线路。
通过总线接口,单片机可以与各种外设进行数据的收发、控制信号的传输等操作。
常见的总线接口设计包括I2C、SPI、UART等。
1. I2C(Inter-Integrated Circuit)总线I2C是一种常见的串行通信协议,它使用两根线路(SDA和SCL)进行数据和时钟信号的传输。
单片机通过I2C总线可以与多个设备进行通信,每个设备通过唯一的地址来识别。
I2C总线接口的设计与应用需要注意以下几个方面:(1)硬件电路设计:I2C总线的硬件电路包括I2C总线控制器、电平转换电路、上拉电阻等。
其中,电平转换电路用于将单片机的信号电平转换为I2C总线所需的电平。
(2)软件设计:在单片机中,需要编写相应的软件程序来实现I2C总线的读写操作。
软件程序需要对I2C总线进行初始化,并实现对不同设备的访问与数据交换。
2. SPI(Serial Peripheral Interface)总线SPI总线是一种全双工的串行通信协议,它使用四根线路(SCLK、MOSI、MISO和SS)进行数据的传输和设备的选择。
SPI总线常用于单片机与外部存储器、传感器等设备之间的通信。
SPI总线接口的设计与应用需要注意以下几个方面:(1)硬件电路设计:SPI总线的硬件电路包括SPI总线控制器、数据线、时钟线和设备选择线等。
其中,设备选择线(SS)用于选择与单片机通信的设备。
(2)软件设计:在单片机中,需要编写相应的软件程序来实现SPI总线的读写操作。
软件程序需要进行SPI总线的初始化,并实现与具体设备之间的数据交换。
3. UART(Universal Asynchronous Receiver/Transmitter)总线UART总线是一种常见的串行通信协议,它通过两根线路(RX和TX)进行异步的数据传输。
模块设计要点总结

万唯中考写人作文我们老班啊,那可真是学校里独一无二的“怪咖”。
老班是个男老师,可他那头发,就像被龙卷风席卷过的草地,乱得很有个性。
每次他一激动,那头发就像风中的野草,晃个不停,看着就好笑。
他的穿着也特别“随性”。
有时候,他穿着一双运动鞋配着西装裤,上面却搭着一件花里胡哨的短袖衬衫,那风格就像是时尚界的“泥石流”。
有一次,学校举行教师风采大赛,要求老师们穿得正式些。
老班呢,在那翻箱倒柜半天,找出来一件皱巴巴的白衬衫,套在身上就去了。
结果到了台上,那衬衫上的褶子就像小山包一样明显,台下的我们笑得肚子都疼了。
老班对我们的学习要求那是相当严格。
他有一双“鹰眼”,只要谁在课堂上开小差,那可逃不过他的眼睛。
有一次,我在语文课上偷偷看漫画书,正看得入迷呢,突然感觉一道犀利的目光射向我。
我一抬头,就看见老班正站在讲台上,眼睛死死地盯着我,那眼神就像是要把我看穿似的。
我赶紧把漫画书塞进桌洞,可老班已经慢悠悠地走过来了,伸出手说:“拿来吧。
”我只好乖乖地把书交上去,心里还在想:完了,完了。
没想到老班拿着书看了看封面,说:“这本漫画还不错,等你考试考好了,我再还给你。
”从那以后,我上语文课可认真了。
老班还是个“护犊子”的人。
有一次,隔壁班的一个同学欺负我们班的小胖子。
小胖子回来委屈得直哭,老班知道后,二话不说就带着小胖子去找隔壁班的同学。
老班站在那里,双手叉腰,像个威严的将军,对着那个同学一顿批评教育,说得那个同学脸都红了,最后还让他给小胖子道了歉。
从那以后,再也没有人敢欺负我们班的同学了。
这就是我们的“怪咖”老班,虽然他看起来有点怪,但在我们心里,他是最棒的班主任。

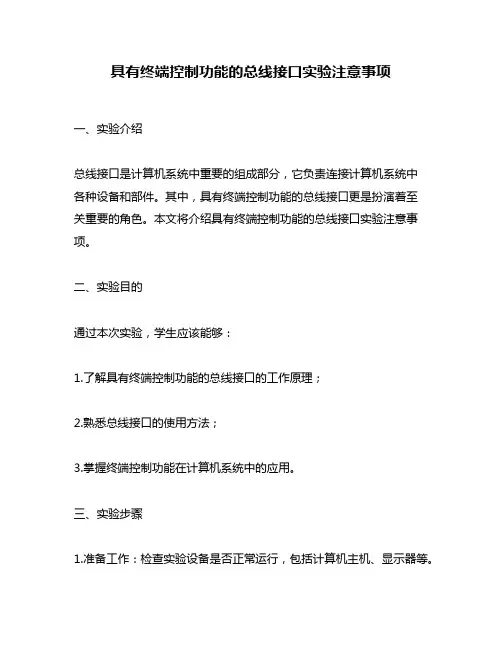

具有终端控制功能的总线接口实验注意事项

具有终端控制功能的总线接口实验注意事项一、实验介绍总线接口是计算机系统中重要的组成部分,它负责连接计算机系统中各种设备和部件。
其中,具有终端控制功能的总线接口更是扮演着至关重要的角色。
本文将介绍具有终端控制功能的总线接口实验注意事项。
二、实验目的通过本次实验,学生应该能够:1.了解具有终端控制功能的总线接口的工作原理;2.熟悉总线接口的使用方法;3.掌握终端控制功能在计算机系统中的应用。
三、实验步骤1.准备工作:检查实验设备是否正常运行,包括计算机主机、显示器等。
2.连接设备:将总线接口插入计算机主机相应插槽上,并连接显示器等外设。
3.开启电源:打开电源开关,确认各个指示灯正常亮起。
4.设置参数:根据需要设置参数,如波特率、数据位数等。
5.测试:进行数据传输测试,并观察测试结果是否符合预期。
四、注意事项1.安全第一:在进行实验前,务必检查设备是否正常运行,并保证操作过程中不会对人身造成危害。
2.正确连接设备:总线接口插入计算机主机相应插槽上,并连接显示器等外设时,应注意正确连接方式。
3.避免误操作:在进行实验时,应仔细阅读说明书,并按照步骤进行操作。
如有疑问,应及时向实验指导老师咨询。
4.注意数据传输测试:在进行数据传输测试时,应注意数据的准确性和完整性,并及时记录测试结果。
5.保持设备干净整洁:在使用过程中,应保持设备干净整洁,并定期清理灰尘等杂物。
6.避免长时间使用:长时间使用可能会对设备造成损坏或影响其寿命。
因此,在使用过程中应适当休息并定期检查设备状态。
五、总结通过本次实验,学生不仅能够了解具有终端控制功能的总线接口的工作原理和使用方法,还能够掌握终端控制功能在计算机系统中的应用。
同时,在实验过程中需要注意安全、正确连接设备、避免误操作、注意数据传输测试等问题。
通过认真实施以上注意事项,可以有效提高实验效果和安全性。
总线接口

----4.PCI总线
----PCI(peripheral component interconnect)总线是当前最流行的总线之一,它是由Intel公司推出的一种局部总线。它定义了32位数据总线,且可扩展为64位。PCI总线主板插槽的体积比原ISA总线插槽还小,其功能比VESA、ISA有极大的改善,支持突发读写操作,最大传输速率可达132MB/s,可同时支持多组外围设备。 PCI局部总线不能兼容现有的ISA、EISA、MCA(micro channel architecture)总线,但它不受制于处理器,是基于奔腾等新一代微处理器而发展的总线。
----4.USB总线
---通用串行总线USB(universal serial bus)是由Intel、 Compaq、Digital、IBM、Microsoft、NEC、Northern Telecom等7家世界著名的计算机和通信公司共同推出的一种新型接口标准。它基于通用连接技术,实现外设的简单快速连接,达到方便用户、降低成本、扩展PC连接外设范围的目的。它可以为外设提供电源,而不像普通的使用串、并口的设备需要单独的供电系统。另外,快速是USB技术的突出特点之一,USB的最高传输率可达12Mbps比串口快100倍,比并口快近10倍,而且USB还能支持多媒体
----微机中总线一般有内部总线、系统总线和外部总线。内部总线是微机内部各外围芯片与处理器之间的总线,用于芯片一级的互连;而系统总线是微机中各插件板与系统板之间的总线,用于插件板一级的互连;外部总线则是微机和外部设备之间的总线,微机作为一种设备,通过该总线和其他设备进行信息与数据交换,它用于设备一级的互连。
----2.RS-485总线
----在要求通信距离为几十米到上千米时,广泛采用RS-485 串行总线标准。RS-485采用平衡发送和差分接收,因此具有抑制共模干扰的能力。加上总线收发器具有高灵敏度,能检测低至200mV的电压,故传输信号能在千米以外得到恢复。 RS-485采用半双工工作方式,任何时候只能有一点处于发送状态,因此,发送电路须由使能信号加以控制。RS-485用于多点互连时非常方便,可以省掉许多信号线。应用RS-485 可以联网构成分布式系统,其允许最多并联32台驱动器和32台接收器。
CAN总线接口电路设计注意事项

CAN总线接口电路设计注意事项CAN(Controller Area Network)总线是一种广泛应用于汽车电子、工业自动化等领域的串行通信协议。
CAN总线接口电路设计的关键因素包括信号线路、电源与地线路、保护电路等部分。
以下是设计CAN总线接口电路时需注意的几个方面:1.信号线路设计信号线路的设计应考虑信号的稳定性、抗干扰能力和传输速率。
首先,应尽量降低信号线的长度以减小信号传输的延迟。
同时,为保证信号的稳定性和抗干扰能力,应使用屏蔽线缆,并正确接地以防止地回流问题。
另外,为提高传输速率,可采用信号差分传输方式,即CAN-H和CAN-L两个线进行差分传输。
2.电源与地线路设计电源与地线路的设计应考虑到CAN总线工作的稳定性和可靠性。
首先,电源线路应提供稳定的电压,以满足CAN总线的要求。
此外,地线路应设计合理,确保地的连续性和低阻抗。
同时,为降低地回流对信号传输的干扰,应采用低阻抗地连接方式,即在CAN控制器和每个节点上都连接一段短接电阻。
此外,为提高抗干扰能力,还可使用电源和地线的滤波电路。
3.保护电路设计保护电路是为了保护CAN控制器和节点不受外部干扰和短路等异常情况的影响。
首先,需要设置电压保护电路,以防止过压和过载等情况对硬件造成损坏。
同时,还应考虑到静电放电和电磁干扰等问题,采用保护电阻、TVS二极管等元件进行保护。
另外,还应设计电流限制电路,以防止短路时过大的电流对硬件造成烧毁。
4.稳压和滤波电路设计稳压和滤波电路的设计是为了提供干净的电源和地线,保证CAN总线的正常工作。
稳压电路可采用稳压芯片或稳压二极管等元件来实现,以保持电源的稳定性。
滤波电路可采用电感、电容等元件,滤除电源和地线上的高频噪声干扰,提高CAN总线的抗干扰能力。
5.PCB布局和阻抗匹配在PCB设计中,应合理布局CAN总线接口电路的各个元件和信号线路,以降低互相干扰的可能性。
可以根据信号的传输速率和长度选择合适的线路宽度,确保信号的传输速率和阻抗匹配。
CAN总线接口电路的硬件设计
CAN总线接口电路的硬件设计首先,CAN总线接口电路的设计需要考虑以下几个方面:电气特性、线路传输、保护电路以及电源设计。
1. 电气特性设计:CAN总线通信的电气特性主要包括传输速率、传输距离和传输噪声等。
根据CAN总线的规范,通信速率可分为几个常用的速率,如1Mbps、500Kbps、250Kbps等。
在设计CAN总线接口电路时,需要选择与所应用的CAN总线通信速率相匹配的晶振,并根据晶振选择合适的分频比。
此外,CAN总线的传输距离较短,一般在40米以内,因此需要考虑信号的传输衰减和时序的稳定性。
传输噪声是CAN总线设计中的一个重要问题,为了减少噪声的干扰,可以采取屏蔽线路、独立地线、滤波电路等措施。
2.线路传输设计:CAN总线的传输线路一般是双绞线,这种线路能够减少电磁干扰,提高传输质量。
在设计CAN总线接口电路时,需要合理布局CAN总线线路,确保信号的稳定传输。
在布线过程中,需要避免与其他高干扰信号线路的交叉和并行,以减少电磁干扰的可能性。
对于长距离传输的CAN总线,还需要考虑电缆的衰减和传输质量,可以通过使用中继器来增强信号。
3.保护电路设计:CAN总线接口电路需要设计合适的保护电路,以防止过压、过流、过热等故障对电路和设备的损坏。
常见的保护电路有瞬态电压抑制器(TVS)、过流保护电路和热敏电阻等。
瞬态电压抑制器可以抑制大功率瞬态电流,保护电路免受过压的影响;过流保护电路可监测和控制电流变化,确保电路不会因过大的电流而损坏;热敏电阻可用于监测电路的温度,并在温度超过预设值时触发保护机制。
4.电源设计:CAN总线接口电路的电源设计需要考虑电源稳定性和滤波。
稳定的电源可以提供稳定的工作环境,减少因电源波动而产生的故障。
滤波电路可以滤除电源中的噪声,提高电源的质量。
通常情况下,CAN总线接口电路需要提供3.3V或5V的电源供电,可以使用稳压器或开关电源等方式得到所需的电源电压。
总之,CAN总线接口电路的硬件设计需要考虑电气特性、线路传输、保护电路以及电源设计等方面的问题。
第七~九讲 总线接口模块的设计要点
2018/10/4
西安电子科技大学
雷达信号处理国防科技重点实验室
14
EEPROM的Verilog HDL程序
2018/10/4
西安电子科技大学
雷达信号处理国防科技重点实验室
15
EEPROM的Verilog HDL程序
2018/10/4
西安电子科技大学
雷达信号处理国防科技重点实验室
16
EEPROM的Verilog HDL程序
2018/10/4
西安电子科技大学
雷达信号处理国防科技重点实验室
5
较复杂时序逻辑电路设计实践
--序列检测器设计
2018/10/4
西安电子科技大学
雷达信号处理国防科技重点实验室
6
第七章较复杂时序逻辑电路设计实践
2.并行数据流转换为一种特殊串行数据流模块的设计。 设计两个可综合的电路模块:第一个模块能把4位的 平行数据转换为符合以下协议的串行数据流,数据流用
scl和sda两条线传输,sclk为输入的时钟信号,data[3:0]
为输入数据,d_ena为数据输入的使能信号。第二个模 块能把串行数据流内的信息接收到,并转换为相应16条 信号线的高电平,即若数据为1,则第一条线路为高电 平,数据为n,则第N条线路为高电平。
2018/10/4
西安电子科技大学
雷达信号处理国防科技重点实验室
4
2018/10/4
西安电子科技大学
第七章较复杂时序逻辑电路设计实践
--序列检测器设计
E: if(x==0) state<=C; else state<=A; F: if(x==1) state<=A; else state<=B; G: if(x==1) state<=F; else state<=G; default: state<=IDLE; endcase endmodule
can总线接口电路设计
can总线接口电路设计Can总线接口电路设计一、引言Can总线是一种常用的串行通信协议,广泛应用于汽车电子、工业自动化等领域。
Can总线接口电路的设计是实现Can总线通信的关键。
本文将从Can总线的基本原理、Can总线接口电路的设计要点以及常见的设计方案等方面进行探讨。
二、Can总线的基本原理Can总线是一种多主机、多节点的串行通信协议,采用差分信号传输方式。
其基本原理包括以下几个方面:1. 差分信号传输:Can总线采用两条线分别传输正负两个信号,通过差分电压来传递信息。
这种差分传输方式具有抗干扰能力强、传输距离远等优点。
2. 冲突检测与容错机制:Can总线采用冲突检测与容错机制,可以在多个节点同时发送数据时进行冲突检测,并通过优先级来解决冲突,确保数据传输的可靠性。
3. 高速传输:Can总线的通信速率可以达到几百kbps甚至几Mbps,能够满足高速数据传输的需求。
三、Can总线接口电路的设计要点Can总线接口电路的设计要考虑以下几个方面:1. 差分信号传输:Can总线的接口电路应保证正负两个信号的差分电压,一般通过差分放大器或差分驱动器来实现。
2. 抗干扰能力:Can总线在工业环境中应用广泛,接口电路应具备良好的抗干扰能力,包括抑制共模干扰、抑制电磁干扰等。
3. 高速传输:Can总线的通信速率较高,接口电路应具备足够的带宽和响应速度,以满足高速传输的需求。
4. 电源稳定性:Can总线接口电路对电源的稳定性要求较高,应采取合适的电源滤波和稳压措施,以确保电源的可靠性和稳定性。
5. 保护电路设计:Can总线接口电路应具备过压保护、过流保护等保护电路,以防止外部干扰对接口电路和总线的损坏。
四、常见的Can总线接口电路设计方案根据应用需求和成本考虑,常见的Can总线接口电路设计方案包括以下几种:1. 集成电路方案:使用Can总线收发器芯片,如TI的SN65HVD230等,通过将芯片与控制器进行连接,实现Can总线的收发功能。
微机原理与接口技术课件 07 总线及总线接口(精选)共19页
谢谢!
51、 天 下 之 事 常成 于困约 ,而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸,生 命是活 动。——卢 梭
53、 伟 大 的 事 业,需 要决心 ,能力 ,组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之 崛起而 读书。 —线及总
线接口(精选)
21、没有人陪你走一辈子,所以你要 适应孤 独,没 有人会 帮你一 辈子, 所以你 要奋斗 一生。 22、当眼泪流尽的时候,留下的应该 是坚强 。 23、要改变命运,首先改变自己。
24、勇气很有理由被当作人类德性之 首,因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿. 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ,它只 是让人 们的脚 放上一 段时间 ,以便 让别一 只脚能 够再往 上登。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
概述
1.一个简单的状态机设计--序列检测器
序列检测器就是将一个指定的序列从数字码流中识别出来。 本例中,我们将设计一个“10010”序列的检测器。设X为数 字码流输入,Z为检出标志输出,高电平表示“发现指定序 列”,低电平表示“没有发现指定序列”。考虑码流为 “110010010000100101…”,则如表所示。
2020/9/29
西安电子科技大学 雷达信号处理国防科技重点实验室
5
较复杂时序逻辑电路设计实践
--序列检测器设计
2020/9/29 西安电子科技大学
雷达信号处理国防科技重点实验室
6
第七章较复杂时序逻辑电路设计实践
2.并行数据流转换为一种特殊串行数据流模块的设计。
设计两个可综合的电路模块:第一个模块能把4位的 平行数据转换为符合以下协议的串行数据流,数据流用 scl和sda两条线传输,sclk为输入的时钟信号,data[3:0] 为输入数据,d_ena为数据输入的使能信号。第二个模 块能把串行数据流内的信息接收到,并转换为相应16条 信号线的高电平,即若数据为1,则第一条线路为高电 平,数据为n,则第N条线路为高电平。
begin state<=IDLE;
end else
casex(state) IDLE:if(x==1) state<=A; A: if(x==0) state<=B; B: if(x==0) state<=C; C: if(x==1) state<=D; else state<=G; D: if(x==0) state<=E; else state<=A;
Parameter IDLE=3’d0, A=3’d1, B=3’d2, C=3’d3, D=3’d4, E=3’d5, F=3’d6, G=3’d7,
Assign z=(state==D && X==0)? 1:0;
always@(posedge clk or negedge rst) if (! rst)
21
简化的RISC_CPU设计
2020/9/29 西安电子科技大学
雷达信号处理国防科技重点实验室
22
简化的RISC_CPU设计
2020/9/29 西安电子科技大学
2020/9/29 西安电子科技大学
雷达信号处理国防科技重点实验室
10
2. I 2C总线特征介绍
2020/9/29 西安电子科技大学
雷达信号处理国防科技重点实验室
11
2. I2C总线特征介绍
2020/9/29 西安电子科技大学
雷达信号处理国防科技重点实验室
12
3. 二线制I2C CMOS 串行EEPROM的写操作
雷达信号处理国防科技重点实验室
18
EEPROM的Verilog HDL程序
2020/9/29 西安电子科技大学
雷达信号处理国防科技重点实验室
19
2020/9/29 西安电子科技大学
雷达信号处理国防科技重点实验室
20
EEPROM的Verilog HDL程序
2020/9/29 西安电子科技大学
雷达信号处理国防科技重点实验室
பைடு நூலகம்
2020/9/29 西安电子科技大学
雷达信号处理国防科技重点实验室
7
第七章较复杂时序逻辑电路设计实践
2.并行数据流转换为一种特殊串行数据流模块的设计。
通信协议:scl为不断输出的时钟信号,如果scl 为高电平,sda由高变低,串行数据流开始;如果 scl为高电平时,sda由低变高,串行数据结束。 sda信号的串行数据位必须在scl为低电平时变化, 若变为高则为1,否则为0。
2020/9/29
西安电子科技大学 雷达信号处理国防科技重点实验室
4
第七章较复杂时序逻辑电路设计实践
--序列检测器设计
E: if(x==0) state<=C;
else state<=A; F: if(x==1)
state<=A; else state<=B; G: if(x==1)
state<=F; else state<=G; default: state<=IDLE; endcase endmodule
2020/9/29 西安电子科技大学
雷达信号处理国防科技重点实验室
8
第8章讲 I2C总线接口模块的设计
-复杂数字系统设计实践之一
2020/9/29 西安电子科技大学
雷达信号处理国防科技重点实验室
9
1.二线制 I2C CMOS串行EEPROM的简介
串行EEPROM一般具有两种写入方式,一种是字 写入方式,还有一种是页写入方式,允许在一个周期 内同时对一个字到一页的若干字节进行编程写入。一 页的大小取决于芯片内页寄存器的大小。在这里只编 写串行EEPROM的一个字的写入和读出方式的Verilog HDL的行为模型代码。
15
EEPROM的Verilog HDL程序
2020/9/29 西安电子科技大学
雷达信号处理国防科技重点实验室
16
EEPROM的Verilog HDL程序
2020/9/29 西安电子科技大学
雷达信号处理国防科技重点实验室
17
EEPROM的Verilog HDL程序
2020/9/29 西安电子科技大学
雷达信号处理国防科技重点实验室
2
第七章较复杂时序逻辑电路设计实践
--序列检测器设计
2020/9/29
西安电子科技大学 雷达信号处理国防科技重点实验室
3
Module seqdet(x,z,clk,rst);
Input x,clk,rst; Output z;
Reg[2:0] state; A=3’d1, Wire z;
时 钟
1
2
3
4
5
6
7
8
9
1
1
1
1
14 1
1
1
18 1
0123
567
9
X110010010000100101…
Z000001001000000010…
2020/9/29 西安电子科技大学
雷达信号处理国防科技重点实验室
1
第七章较复杂时序逻辑电路设计实践
--序列检测器设计
2020/9/29 西安电子科技大学
2020/9/29 西安电子科技大学
雷达信号处理国防科技重点实验室
13
3. 二线制I2C CMOS 串行EEPROM的读操作
2020/9/29 西安电子科技大学
雷达信号处理国防科技重点实验室
14
EEPROM的Verilog HDL程序
2020/9/29 西安电子科技大学
雷达信号处理国防科技重点实验室
