热水锅炉修理改造施工方案
锅炉安装改造维修施工方案
一、工程概况本项目为一燃煤锅炉的改造维修工程，原锅炉为DZL型锅炉，单锅筒纵置式水火管蒸汽锅炉。
锅炉本体由一个纵置锅筒、两个下置集箱及水冷壁管、锅筒内烟管组成，燃烧设备系链条炉排，并配有机械除渣机、上煤机。
炉墙为轻型炉墙，水处理为钠离子软化水设备。
改造后，锅炉的额定蒸发量为4T/h，额定工作压力为1.MPa，适用燃料为烟煤。
二、施工方案1. 施工准备（1）组织施工队伍，明确各施工人员的职责。
（2）备齐所需材料、设备，确保施工过程中所需。
（3）做好施工场地布置，确保施工安全。
2. 施工步骤（1）拆除原锅炉炉拱，进行重新砌筑。
（2）焊接冷确盘管、二次风管，焊接水箱。
（3）固定二次风机、循环水泵。
（4）加装控制箱。
（5）对锅炉本体进行防腐处理。
（6）进行锅炉调试，确保各项参数达到设计要求。
3. 施工技术要点（1）拆除原锅炉炉拱时，注意保护炉膛、炉墙等设备。
（2）重新砌筑炉拱时，确保炉拱结构合理，耐火材料选用合格。
（3）焊接冷确盘管、二次风管、水箱等部件时，确保焊接质量。
（4）固定二次风机、循环水泵时，确保安装牢固，运行平稳。
（5）防腐处理时，选用合格的防腐材料，确保防腐效果。
（6）调试锅炉时，注意观察各项参数，确保锅炉正常运行。
4. 施工进度安排（1）拆除原锅炉炉拱：2天（2）重新砌筑炉拱：3天（3）焊接冷确盘管、二次风管、水箱：3天（4）固定二次风机、循环水泵：2天（5）加装控制箱：1天（6）防腐处理：2天（7）调试锅炉：1天总计：14天三、施工安全管理1. 施工现场应设置明显的安全警示标志，施工人员应佩戴安全帽、安全带等防护用品。
2. 施工过程中，严格执行操作规程，确保施工安全。
3. 定期对施工人员进行安全教育培训，提高安全意识。
4. 施工现场应配备必要的安全防护设施，如安全网、防护栏等。
四、施工质量控制1. 严格按设计要求和质量标准进行施工，确保工程质量。
2. 施工过程中，对关键工序进行检验，确保施工质量。
热水锅炉修理改造施工方案
热水锅炉修理改造施工方案用户单位：石家庄白求恩医学专修学院施工单位：石家庄市正定锅炉厂设备名称：WNS7-0.8/95/70-Y（Q）编制：审核：批准：2007.9一、工程概况1、本工程为石家庄白求恩医学院锅炉房内热水锅炉改造，其主要工程项目内容为管板挖补、更换烟管及后烟箱等。
2、本锅炉由石家庄市正定锅炉厂生产，型号为WNS7-0.8/95/70-Y(Q)，出厂编号为：SL2005023、锅炉的主要技术参数：项目参数额定供热量7.0MW工作压力0.8Mpa进口水温70℃出口水温95℃设计热效率87%适应燃料轻油、煤气4、锅炉改造执行规程规范如下：（1）《特种设备安全监察条例》（2003）（2）《热水锅炉安全技术监察规程》（1997）（3）《受压元件焊接技术条件》JB1619-935、本改造工程工期：根据甲方要求，工期为45天。
二、施工人员及机具计划1、施工人员：技术负责人：谢福其、秦铁链检验员：武鹏志持证焊工：安庆国、贾小雨、仝玉彬、余家平铆工：李文学、陈国记、王保中2、机具计划①直流焊机1台②交流焊机2台③气焊（割）器具1套④角向磨光机2个⑤切割机1台⑥烤箱1台⑦试压泵1台⑧焊条保温桶2个⑨X射线探伤机1台⑩倒链1个碳弧气刨机1套三、图纸会审与改造备案1、组织施工人员确定之后，应分专业熟悉各自的图纸及有关技术文件，了解锅炉的结构特点和设计参数，掌握施工中各部件的关联情况。
2、锅炉改造前，应向当地主管部门办理改造申请和备案需要的资料手续。
①特种设备安装改造维修告知书。
②锅炉改造资格证明。
③锅炉改造前后的管板、烟管图纸及强度计算书。
④锅炉安装施工方案。
四、材料选购与加工1、按图纸的要求编写材料预算并选购。
2、按规定对购进的材料进行入厂验收，合格后才能领用。
3、管板的下料及钻孔，在施工单位厂内进行并进行检验合格。
管子的切割在施工现场进行。
五、现场布置及施工：1、施工人员进入现场，对需要进行改造的锅炉进行清理，需要改造的部位，割除旧后烟箱。
热水锅炉施工方案
热水锅炉施工方案热水锅炉施工方案一、施工准备1. 确认锅炉的安装场地，密切配合甲方相关部门，选择合适的场地。
2. 检查设备和材料的质量，确保施工过程中使用的设备和材料符合国家标准。
3. 详细了解现场环境和安全要求，随时应对可能出现的突发情况。
二、施工步骤1. 安装基础：根据锅炉的尺寸和要求，进行基础设施的施工，采用混凝土浇筑方式，确保基础牢固稳定。
2. 安装锅炉主体：根据厂家提供的图纸和说明书，按照正确的顺序组装锅炉主体，确保连接部分紧固稳定。
3. 安装管道：根据设计要求和现场情况，按照标准流程进行管道的铺设、连接和固定，确保管道通畅，无泄漏。
4. 安装附件：根据设计要求和现场情况，安装锅炉的各类附件，如水泵、阀门、控制系统等，确保各个附件的正常运行。
5. 接通电源和燃油管道：根据现场情况，接通锅炉的电源和燃油供应管道，确保供能正常。
6. 调试和试验：进行锅炉的调试和试验，如水压试验、压力测试、燃烧测试等，确保锅炉正常运行。
三、安全措施1. 严格按照国家相关法律法规进行施工，确保施工过程中的安全。
2. 施工现场设立安全警示标志，保证施工过程中人员的安全。
3. 制定详细的施工计划和施工方案，确保合理的施工顺序，减少安全隐患。
4. 确保施工人员穿戴齐全的防护用品，进行相关安全培训。
四、资质要求1. 施工人员持有相应的锅炉安装维修资格证书，并具备一定的工作经验。
2. 锅炉安装施工单位必须持有相应的施工资质和安全生产许可证。
五、质量保证1. 锅炉安装完毕后，必须经过相关部门的验收，合格后方可投入使用。
2. 锅炉在正式投入使用后，施工单位要及时处理可能出现的问题，并提供相关技术支持和售后服务。
以上即是热水锅炉施工方案的基本内容，具体的施工步骤和安全措施需要根据实际情况进行调整和完善。
施工过程中，要严格按照相关法律法规和标准进行操作，确保施工质量和安全，最终确保锅炉正常运行，满足用户的需求。
锅炉维修施工方案设计
锅炉维修施工方案设计1. 概述锅炉是工业生产过程中不可或缺的重要设备，其安全、稳定运行对企业的正常生产具有举足轻重的作用。
本施工方案旨在提供一份详尽的锅炉维修指南，以确保维修工作的质量和安全。
2. 维修内容2.1 锅炉本体维修- 锅炉本体检查：对锅炉本体进行全面检查，包括水管、烟道、炉膛等，查找是否存在裂纹、泄露、磨损等问题。
- 更换磨损部件：对于磨损严重的部件，如水泵、风机、烟囱等，应进行更换。
- 保温层修复：检查保温层是否损坏，损坏处应进行修复或重新铺设。
2.2 安全附件维修- 安全阀检查与更换：确保安全阀无泄露，动作正常，不符合要求者应予以更换。
- 压力表检查与校验：对压力表进行检查，并进行校验，确保其准确显示。
- 爆破片更换：检查爆破片是否损坏，若损坏应立即更换。
2.3 控制系统维修- 控制系统检查：检查锅炉的控制系统，包括燃烧器、自动控制系统等，确保其正常工作。
- 元件更换：对于损坏的控制元件，如传感器、控制器等，应进行更换。
3. 维修流程3.1 准备工作- 人员组织：成立维修小组，明确各成员职责。
- 工具准备：准备必要的维修工具和设备。
- 材料准备：提前采购维修所需的材料。
3.2 施工流程1. 停机检查：锅炉停机后，进行全面检查，记录问题。
2. 安全措施：确认现场安全，做好防护措施。
3. 维修施工：按照检查结果，进行维修施工。
4. 质量验收：施工完成后，进行质量验收，确保维修质量。
3.3 施工后工作1. 清理现场：施工完成后，清理现场，确保现场整洁。
2. 设备试运行：对锅炉进行试运行，观察是否存在问题。
3. 资料归档：将维修资料进行归档，以备查阅。
4. 安全注意事项- 严格遵守：严格遵守本施工方案，确保施工安全。
- 防护措施：做好个人防护，如佩戴安全帽、手套等。
- 紧急处理：遇到紧急情况，应立即采取措施，防止事故扩大。
5. 质量标准- 符合国家标准：所有维修工作应符合国家相关标准和规定。
锅炉维修施工及方案
.锅炉维修施工方案产品型号： DZL14-1.0/95/70-AII 使用单位：制造单位：编制：批准：2014年4月10日一、锅炉维修工程概况根据我公司与技术协议，对由我公司生产的DZL14-1.0/95/70-AII型热水锅炉进行维修，具体包含如下维修项目：1、锅炉上升管、管束上集箱、连通管拆除更换；2、前管板更换；3、螺纹烟管全部更换；4、两侧炉墙、炉膛烟道隔墙拆除与恢复；5、后拱拆除与恢复；6、上述施工过程中，锅炉房内影响施工部位（烟箱、管道、墙面等）的拆除与恢复。
二、施工准备1、确定本次施工负责人。
2、施工前，施工负责人与锅炉使用单位协调落实施工现场水、电、场地、通道等情况，确保现场具备施工条件；3、施工前，组织本工程主要施工人员认真熟悉施工图纸及施工要求，做好方案会审及技术交底工作；4、资源准备：落实人员组织、材料组织及施工必需设备。
5、资料准备：准备锅炉维修施工用全部图纸及各相关工艺文件等。
三、施工依据标准1、TSG G0001-2012《锅炉安全技术监察规程》；2、JB/T1609-1993《锅炉锅筒制造技术条件》3、JB/T1611-1993 《锅炉管子制造技术条件》4、JB/T1612-1994《锅炉水压试验技术条件》5、JB/T1613-1993《锅炉受压元件焊接技术条件》6、NB/T47013-2012《承压设备无损检测》7、JB/T1615-1991《锅炉油漆和包装技术条件》8、JB/T10094-2002 《工业锅炉通用技术条件》；9、GB50273-2009 《锅炉安装工程施工及验收规范》；四、施工步骤1、炉体拆除根据维修工程要求，需对全部上升管拆除、更换烟管、前管板挖补，因此，需对锅炉外部包皮、钢架、前烟箱、炉墙（直墙异性砖9106-3-03共计1300块左右，T3标准砖2250块左右）、保温层（保温混凝土13m3）后拱进行拆除（耐火混凝土9m3），并尽量保证耐火砖完整性，拆除后对耐火砖进行质量检查，保留可用耐火砖。

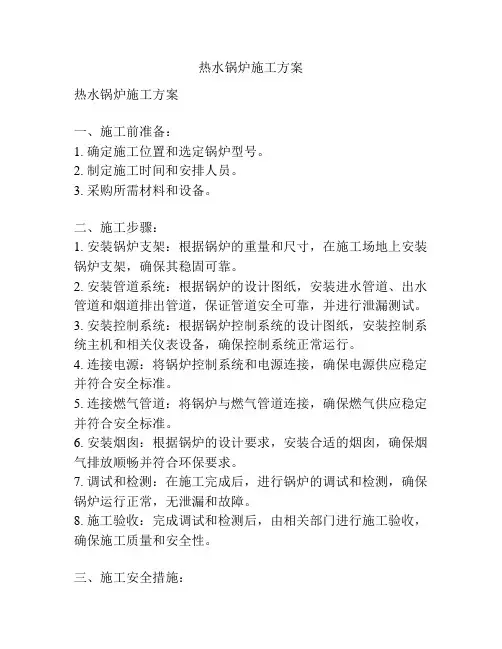

热水锅炉施工方案
热水锅炉施工方案热水锅炉施工方案一、施工前准备：1. 确定施工位置和选定锅炉型号。
2. 制定施工时间和安排人员。
3. 采购所需材料和设备。
二、施工步骤：1. 安装锅炉支架：根据锅炉的重量和尺寸，在施工场地上安装锅炉支架，确保其稳固可靠。
2. 安装管道系统：根据锅炉的设计图纸，安装进水管道、出水管道和烟道排出管道，保证管道安全可靠，并进行泄漏测试。
3. 安装控制系统：根据锅炉控制系统的设计图纸，安装控制系统主机和相关仪表设备，确保控制系统正常运行。
4. 连接电源：将锅炉控制系统和电源连接，确保电源供应稳定并符合安全标准。
5. 连接燃气管道：将锅炉与燃气管道连接，确保燃气供应稳定并符合安全标准。
6. 安装烟囱：根据锅炉的设计要求，安装合适的烟囱，确保烟气排放顺畅并符合环保要求。
7. 调试和检测：在施工完成后，进行锅炉的调试和检测，确保锅炉运行正常，无泄漏和故障。
8. 施工验收：完成调试和检测后，由相关部门进行施工验收，确保施工质量和安全性。
三、施工安全措施：1. 参考锅炉生产厂家的安装要求和施工规范，确保施工过程符合相关要求。
2. 施工现场要按照安全管理规定进行组织，设置安全警示标志，保持施工现场整洁有序。
3. 根据施工场地的具体情况，设置安全防护设施，如围栏、防护网等，确保施工人员的人身安全。
4. 所有施工人员需佩戴防护装备，包括安全帽、防护眼镜等，确保施工期间的安全。
以上是热水锅炉施工方案的简要步骤和安全措施，具体的施工方案还需根据实际情况进行调整和完善。
在施工过程中，要严格按照相关规定进行操作，确保施工质量和安全性。
同时，施工人员要密切配合，合理安排施工进度，确保施工任务按时完成，避免给用户带来不便。
锅炉维修工程施工方案
锅炉维修工程施工方案一、前期准备1.成立项目组：在施工前，成立专门的项目组，负责组织、协调和监督锅炉维修工程的施工事宜。
2.制定施工计划：根据维修工程的性质和要求，制定详细的施工计划，包括施工时间、工序安排、工人数量等。
3.确定材料及设备：根据维修工程的需要，采购和租借所需的材料和设备，并进行检查和准备。
二、施工准备1.施工现场布置：根据施工计划，对施工现场进行布置，包括搭建临时工棚、设置施工警示标志等。
2.安全措施：制定安全管理制度，加强安全教育和培训，确保施工过程中的安全，如佩戴安全帽、专用工作服等。
3.施工材料的检查：对已采购的施工材料进行检查，确保其质量符合要求，并按照施工计划进行分类和储存。
4.施工设备的安装及调试：将所需的施工设备按照要求进行安装和调试，确保施工过程中的设备正常运行。
三、施工作业1.拆卸旧部件：进行锅炉维修工程前，需要先拆卸旧的损坏部件，如锅炉外壳、管道等，确保施工空间的准备。
2.检修内部构件：对锅炉的内部构件进行检查和维修，包括火箭内膛、水平烟道、锅炉水壁等，确保其正常运行。
3.更换新部件：将破损或老化的部件进行更换，包括锅炉炉膛、烟道、炉排、锅炉附件等，并按照标准进行安装和调试。
4.系统调试：对维修后的锅炉进行系统调试，确保其正常运行和符合要求，包括启动试运行、检测温度压力等。
5.引入燃料：根据需要引入相应的燃料，并进行点火试运行，确保锅炉燃料供给和燃烧效果的正常。
四、验收和交接1.内部验收：由项目组成员进行内部验收，对施工质量进行评估，确保锅炉维修工程符合要求。
2.环保验收：邀请相关部门进行环保验收，检查锅炉维修工程是否对环境产生影响，如烟尘排放、噪音等。
3.客户验收：与业主代表进行验收，对维修工程进行全面检查和评估，确保维修工程达到客户的要求和标准。
4.交接工作：将维修工程相关的文件、资料、设备等进行整理和归档，并与客户进行交接，确保交接工作的顺利进行。
五、后期维护1.维护管理：对维修后的锅炉进行日常维护和管理，包括清洁、保养、润滑等，确保其长期稳定运行。
热水锅炉施工方案
热水锅炉施工方案一、前言热水锅炉是现代建筑中常见的供暖设备，它通过燃煤、燃油或天然气等能源加热水来供应建筑内部的热水需求。
正确的施工方案关乎设备的高效运行和安全使用，本文将探讨热水锅炉的施工方案。
二、施工前准备在施工热水锅炉之前，需要做好以下准备工作：1.确定施工地点：选择一个通风良好、便于维修和排放废气的地点设置热水锅炉。
2.准备工具和材料：包括焊接设备、测量工具、铁管、阀门、隔热材料等。
3.制定施工计划：根据现场情况和设备要求，制定详细的施工方案和时间安排。
三、施工步骤1. 安装锅炉本体•定位：根据设计要求和施工计划确定锅炉的安装位置，并固定好底座。
•连接管路：将进水管和出水管连接到相应的阀门上，并确保连接牢固、无漏水。
•接通电源：接好电源线，并注意接线是否正确、电源是否稳定。
2. 安装烟囱•定位：选好烟囱出口位置，确保通风良好，安装烟囱内部保温材料。
•安装烟囱管道：将烟囱管道依次安装连接好，注意防水、防腐。
3. 接通供暖系统•连接管道：将进出水管道连接到相应的供暖系统中，注意管道施工质量和阀门设置。
•填水：在接通管道后，先开启进水阀，缓慢注满锅炉的水箱。
4. 调试设备•检查：仔细检查锅炉及管道连接是否正常，是否有漏水、堵塞等问题。
•通电：按照设备说明书要求，接通电源，检查各个部件是否正常工作。
•调试：依据设备操作说明，对热水锅炉进行初步调试，确保设备运行正常。
四、施工验收施工结束后，需要进行施工质量的验收：1.管道焊接是否牢固，管路是否通畅，阀门是否灵活可靠。
2.供暖系统是否运行正常，是否有漏水、异响等异常情况。
3.锅炉外观是否整洁，设备标识是否清晰，安全防护是否到位。
五、施工总结通过本次施工，我们对热水锅炉施工方案有了进一步的了解。
在未来的施工中，我们将继续注重细节，确保施工质量和设备安全运行。
以上就是关于热水锅炉施工方案的全部内容，希望能对读者有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热水锅炉修理改造
施工方案
1
热水锅炉修理改造施工方案
用户单位：石家庄白求恩医学专修学院施工单位：石家庄市正定锅炉厂
设备名称：WNS7-0.8/95/70-Y（Q）
编制：
审核：
批准：
.9
一、工程概况
1、本工程为石家庄白求恩医学院锅炉房内热水锅炉改造，其主要工程项目内容为管板挖补、更换烟管及后烟箱等。
2、本锅炉由石家庄市正定锅炉厂生产，型号为WNS7-0.8/95/70-Y(Q)，出厂编号为：SL 02
3、锅炉的主要技术参数：
项目参数
额定供热量 7.0MW
工作压力 0.8Mpa
进口水温 70℃
出口水温 95℃
设计热效率 87%
适应燃料轻油、煤气
4、锅炉改造执行规程规范如下：
（1）《特种设备安全监察条例》（）
（2）《热水锅炉安全技术监察规程》（1997）
（3）《受压元件焊接技术条件》JB1619-93
5、本改造工程工期：根据甲方要求，工期为45天。
二、施工人员及机具计划
1、施工人员：
技术负责人：谢福其、秦铁链
检验员：武鹏志
持证焊工：安庆国、贾小雨、仝玉彬、余家平
铆工：李文学、陈国记、王保中
2、机具计划
①直流焊机1台②交流焊机2台③气焊（割）器具1套④角向磨光机2个⑤切割机1台⑥烤箱1台⑦试压泵1台⑧焊条保温桶2个⑨X射
线探伤机1台⑩倒链1个1套
三、图纸会审与改造备案
1、组织施工人员确定之后，应分专业熟悉各自的图纸及有关技术文件，了解锅炉的结构特点和设计参数，掌握施工中各部件的关联情况。
2、锅炉改造前，应向当地主管部门办理改造申请和备案需要的资料手续。
①特种设备安装改造维修告知书。
②锅炉改造资格证明。
③锅炉改造前后的管板、烟管图纸及强度计算书。
④锅炉安装施工方案。
四、材料选购与加工
1、按图纸的要求编写材料预算并选购。
2、按规定对购进的材料进行入厂验收，合格后才能领用。
3、管板的下料及钻孔，在施工单位厂内进行并进行检验合格。
管子的切割在施工现场进行。
五、现场布置及施工：
1、施工人员进入现场，对需要进行改造的锅炉进行清理，需要改造的部位，割除旧后烟箱。
2、按图纸要求的尺寸、部位进行划线，检验员确认正确无误，再进行切割。
割除烟管及管板。
3、组对管板，检验管孔位置是否正确，焊缝错边量≤1.4mm。
4、采用碳弧气刨对焊缝进行开坡口，坡口型式为X型，用磨光机对坡口内及坡口两侧15mm范围内进行磨光，露出金属光泽。
5、穿部分烟管对管板焊前进行拉撑固定。
烟管与管板点焊牢固。
6、焊接：由焊工按焊接工艺卡要求对管板挖补焊缝进行焊接。
7、探伤：对管板的挖补焊缝进行每条焊缝至少25%的射线探伤，对接焊缝质量不低于Ⅲ级为合格。
8、装配剩余烟管，并按焊接工艺卡要求，对烟管进行焊接。
9、检查烟管的伸出长度，对于管端伸出长度超过要求的管子，应用机械方法去除超长部分，并清除毛刺。
10、组焊后烟箱。
六、水压试验
1、水压试验前的检查：
①检查管道、仪表、阀门的使用情况，受压元件内外表面，特别是开孔、焊缝等处无裂纹、裂口或腐蚀；
②进水管和排污管与锅筒的接口处无腐蚀、裂纹；
③安全附件应灵活、可靠，安全阀、压力表等与锅炉本体连通的管道应畅通。
（安全阀不能同锅炉一起进行水压试验）。
2、水压试验压力为1.2Mpa
3、水压试验对工装设备、仪器、仪表等的要求;。
